0404DF网络视频解码器使用说明书
网络视频解码器使用手册
网络视频解码器使用手册12020年4月19日网络视频解码器使用手册尊敬的用户，非常感谢您一直对我公司的产品的关注，假如您在使用过程中按照使用手册无法解决问题时，请致电我公司技术部垂询相关操作方法。
本手册的内容将做不定期的更新，恕不另行通知。
目录1 引言.......................................................................... 错误!未定义书签。
1.1 编写目的 .......................................................... 错误!未定义书签。
1.2 使用范围 .......................................................... 错误!未定义书签。
2 产品介绍 .................................................................. 错误!未定义书签。
2.1 产品简介 .......................................................... 错误!未定义书签。
2.2 产品技术规格 .................................................. 错误!未定义书签。
3 设备说明 .................................................................. 错误!未定义书签。
3.1 运行环境 .......................................................... 错误!未定义书签。
3.2 支持解码设备 .................................................. 错误!未定义书签。
高清解码器快速使用手册说明书
高清解码器用户手册请仔细阅读并妥善保存本手册以备日后查阅用户须知本手册适用于高清解码器，手册中的图片以及举例仅供用户参考，请用户根据实际产品自行对照操作。
本手册是操作指导书，非质量保证书。
本公司保留对此手册的打印错误、软件升级、产品改进以及与最新版本不一致等的修改和最终解释权。
有关变更恕不另行通知，将直接编入新版说明书。
安全与安全指导使用前，请您详阅使用手册的操作及安全指导。
请您遵守所有指导内容。
请用干燥布料清洁本机和相关配件。
雷击、暴风雨时或长期不使用期间，请拔除电源插头。
产品电源必项符合制造商指导标签的规格，并请使用随机所附电源线提供电力。
产品应当连接到带保护接地连接的电网电源输出插座上。
安装环境和条件为了避免雷击或者其他危险，请勿让本机接触雨水、湿气或灰尘。
请将产品安置于通风良好处，并且请勿在机旁放置其他会产生热能的物体。
请勿将本产品设置于容易遭受外力震动的区域。
请勿在超标的潮湿或高温环境下使用本机。
注意拆开包装盒时请仔细检查，确认其中的物品与清单一致。
安装时，请务必关闭所有相关设备电源。
目录1产品概览 (1)1.1 产品简介 (1)1.2 产品特性 (1)1.3 前面板介绍 (1)1.4 后面板介绍 (2)2WEB客户端配置 (3)2.1 登录 (3)2.2 视频源配置 (4)2.2.1 视频源管理 (4)2.2.2 视频源分组管理 (6)2.3 解码配置 (7)2.3.1 预案配置 (7)2.3.2 输出配置 (9)2.3.3 显示配置 (10)2.4 设备配置 (10)2.4.1 设备升级 (10)2.4.2 系统重启 (10)2.4.3 恢复出厂设置 (11)2.4.4 级联配置 (11)2.5 系统配置 (12)2.5.1 基本配置 (12)2.5.2 时间配置 (12)2.5.3 网络配置 (13)2.5.4 用户配置 (13)2.5.5 备份恢复 (14)3技术参数 (15)1产品概览1.1产品简介本解码器是一款专业型2路解码器，采用高性能SOC解码芯片，支持多路标清、高清网络视频解码上墙显示，可不依赖视频监控管理平台独立使用（设备模式），也可和视频监控管理平台配套使用（平台模式），可广泛用于银行、学校、智能大厦、交通、环保、超市、加油站、小区、工厂等各种监控场所。

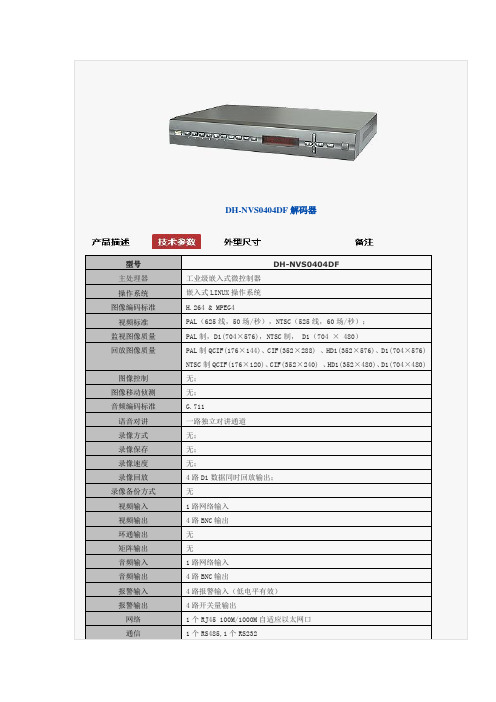

大华视频服务器DH-NVS0404DF解码器
型号
DH-NVS0404DF
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LINUX操作系统
图像编码标准
H.264 & MPEG4
视频标准
PAL（625线，50场/秒），NTSC（525线，60场/秒）；
监视图像质量
PAL制，D1(704×576)，NTSC制， D1（704 × 480）
录像方式
无；
录像保存
无；
录像速度
无；
录像回放
4路D1数据同时回放输出；
录像备份方式
无
视频输入
1路网络输入
视频输出
4路BNC输出
环通输出
无
矩阵输出
无
音频输入
1路网络输入
音频输出
4路BNC输出
报警输入
4路报警输入（低电平有效）
报警输出
4路开关量输出
网络
1个RJ45 100M/1000M自适应以太网口
通信
1个RS485,1个RS232
USB
1个USB2.0接口
硬盘
无
eSATA口
无
电源
DC12V，3.3A；
功耗
≤10W；
工作温度
0℃－＋55℃；
工作湿度
10%－90% 86kpa－106kpa；
尺寸
375×280×61 mm；
重量
1.96KG；
安装方式
机架安装，台式安装
支持标准网络视频信号解码输出
支持H.264，MPEG4视频压缩标准
回放图像质量
PAL制QCIF(176×144)、CIF(352×288) 、HD1(352×576)、D1(704×576)
网络视频解码器 说明书
二、外观及安装
2.1 前面板
1
2
PWR： ACT：
电源指示灯 网络传输指示灯 遥控指示灯 遥控接收窗口
LINK： ALARM：源自网络连接指示灯 报警指示灯
2.2 后面板
视频解码器后面板图
说明：
1. Vout：复合视频输出; 3. DC9V：电源输入，DC9V（1A） ， 4. MIC：麦克风输入， 5. LAN：网络(ETHERNET)接口， 6. RESET：系统参数复位按钮，所有参数恢复到缺省值（出厂值） 注意：非专业人员不能按动 RESET 钮 7．Aout：音频输出接口 6/ 22
网 络 视 频 解 码 器 用 户 手 册
Network Video Decoder User Manual
中国
感谢您使用本公司的网络视频解码器！
声明:
本手册可能有印刷错误或某些细节描述不够准确，如果您按照手册使用时有无法解决的问题， 请与本公司技术支持部或产品供应商联系。 本手册内容将不定期更新，恕不另行通知。
4/ 22
网络视频解码器用户手册
1.3 技术参数
视 频 输 出
1 路复合视频(PAL 或 NTSC 制式) BNC 接口，电平：1.0Vp-p，阻抗：75Ω
音 频 输 出 语音对讲输入 通 讯 接 口
1 路，RCA 接口，线性输出 1 路，MIC 接口 1 个 10M/100M 自适应以太网口 1 个 RS485 口
7/ 22
网络视频解码器用户手册
三、使用
3.1 遥控器
【 】 【 】 【状态】 【软键盘】 【0 - 9】
电源开关 音频监听开关 显示系统信息(菜单输入时为字符’ .’ ) 打开关闭软键盘 数字键 菜单状态下为数字输入键 非菜单状态下为通道选择键 【<——】 退格键 【C】 清除 【+ -】 设置时的数字、选项加减，列表框中为翻页键 【】 菜单状态下为移动光标 非菜单状态为云台上下左右控制 【退出】 退出本级菜单 【确定】 确定 【菜单】 打开关闭操作界面 【对讲】 打开关闭对讲 【时间】 时间及状态显示开关 【多画面】 预览模式选择(多画面选择) 【切换】 单画面时通道切换 【清除报警】 清除报警信息 【单路连接】 打开单路连接操作界面 【多路连接】 打开多路连接操作界面 【停止】 断开所有连接 【调焦 变倍 光圈】 云台、球机的镜头控制键 【灯光】 解码器灯光控制 【雨刷】 解码器雨刷控制 【自动】 云台、球机自动控制 【预置 调用】 球机预置点设置、调用 【预置 调用】+ 【数字】+【确定】 【设备】 选择要控制的 NVD(【设备】+ 【数字】+【确 定】)， 可以用一个遥控器分别控制某台 NVD 【注销】 菜单锁定（注销）--- 备用 【F1 F2 F3 F4】 备用 【Fn】 刷新屏幕
视频解码器 用户手册说明书
视频解码器用户手册资料版本：V1.04感谢您购买我们的产品。
使用时若遇到任何问题，请您及时和经销商联系。
声明注意：本产品的默认密码仅供首次登录使用，为保证安全，请您确保在首次登录后修改默认密码。
强烈建议您将密码设置为强密码，字符不小于9位。
•本手册中的产品外观图仅供参考，请以实物为准。
•截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。
•本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。
•本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。
•由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。
•您使用产品过程中，请遵守本手册操作说明。
对于未按说明而引起的问题，我司恕不负责，感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。
•此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
•请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。
•使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。
•请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。
•请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。
•安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！•请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！•异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。
解码器说明书
一．安装说明：室内型只需将解码器挂装在适当位置既可。
室外型（铝合金壳）安装顺序是：①先将底端盖4个螺丝拧下，将底端盖连同机芯一起抽出，将密封穿线护口改为长头向外装好（密封橡胶垫保持原位）。
②将电源线、控制线、通讯线分别穿过密封护口并接好（注意导线裸露处不要碰到机壳，也不能短路）。
③拧紧密封穿线护口。
④将底端盖连同机芯按原样插回机壳，拧紧底端盖螺丝。
⑤将解码器垂直安装在墙上适当位置（护口在下，导线应有滴水弯，以免雨水顺导线流入解码器内）。
为便于维护，室外型解码器安装时，请留出足够长的引线，以便解码器机芯抽出机壳时不受引线长度的限制。
垂直安装的解码器，当机芯抽出后，可挂于机壳内螺丝上，以便于操作。
二．接线：（参见附图）F系列解码器的线路版上文字丝印层已标明各端子的名称。
详细介绍如下：①. 镜头：Z（ZOOM）：镜头焦距--调整放大倍率,与镜头ZOOM端相连。
F（FOCUS）：镜头焦点--调整焦点前后,与镜头FOCUS端相连。
I（IRIS）：镜头光圈--调整光圈大小,与镜头IRIS端相连。
LG（LENS GND）：镜头公共地--与镜头LENS GNDS端相连。
有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线（6线制），此时可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地LENS GNDS。
F系列解码器是通过镜头电压跳线调整镜头电压的，有±6V、±8V、±12V 三档。
②.云台:U（UP）：云台上--接云台上端子D（DOWN）：云台下--接云台下端子L（LEFT）：云台左--接云台左端子R（RIGHT）：云台右--接云台右端子A（AUTO）：云台自动--接云台自动端子C（COM）：云台公共端--接云台公共端子24V← 220V→：云台电压选择插头，务必按所用云台电压选择相应插座（24V 或220V）。
使用24V云台的用户应特别注意：切不可插入220V电压，否则会损坏云台！对云台的控制有上、下、左、右和左上、左下、右上、右下以及自动巡视。
视频解码器用户手册
RUN：设备运行指示灯 绿色，闪烁，表示设备运行正常
ACT：系统联机灯
亮：注册平台 灭：未注册平台
图 1 视频解码器前面板
视频输出接口
BNC，连接显示设备
音频输入接口
RCA，连接调音台或线 路设备等
10/100M 自适应以太网口
绿灯亮：接入以太网；黄灯 闪烁：以太网口有数据传输
电源输入口
请使用设备自带的电 源适配器
RS485 串口，现场控制，连接键盘等设备 通过网络控制台升级 148mm*94mm*29mm 390g
.2.
设备外观
设备外观
视频解码器用户手册
本手册涉及的视频解码器均采用黑色金属外壳，前面板有指示灯显示，后面板有各种外设的 接口。
视频解码器前后面板分别如下图所示。
公司 LOGO
温湿度及海拔高度要求
视频解码器对温湿度的要求如下表所示。如果安装环境无法达到下述要求，可采用安装防护 箱等措施保护设备。
工作时
温度 0℃～40℃
表 2 温湿度环境要求表
相对湿度
海拔高度
10%～85%（无凝结）
-60m～3000m
防静电防雷击要求 当静电和雷击超过一定限度时，会对电子设备造成一定的损害。 将设备的接地端子接地，并在要求的温湿度环境下使用设备，可以有效减小静电和雷击的损 害。 如果需要更好的防雷击效果，可以考虑采取安装避雷器等措施。
表 1 技术指标一览表
PAL MPEG-4、H.264 10/100M 自适应 支持 PPPoE 拨号、穿越 NAT 等
BNC 输出 RCA 单声道输入、MIC 输入
RCA 单声道输出 DC 12V
.1.
产品简介
通用解码器操作手册
一，首先将解码器com 口线、USB 电源线、 扩展线按下面方法插好，然后将左侧小手柄压下即可，注意黑线在手柄一侧，靠左插好。
如果直接插芯片在解码器的IC 锁紧插座上，注意有小圆点的第一脚应靠有小手柄一侧。
本解码器的工程原理及流程：解码器实际是一台数据复制器， 第一步：首先利用解码器将未使用的新芯片上保存的数据读取下来， 第二步：将新读取的数据保存成数据文件第三步：将保存好的数据文件写到已经使用完的芯片上，使旧芯片重新变成新芯片。
二、三星4200施乐3119系列夹子的使用方法，将夹子按颜色分加夹好：三、施乐DC400系列机型的使用方法：下面为DC400芯片各脚的接法图，请参照也可如此夹法：四、施乐DCC400/450/1250系列彩机使用方法：从左至右依次各铜触点分别接：1红2黄3白4黑夹子五、下面是施乐315机型的接法示意图：六、下面是爱普生机型的接法示意图三星CLP300彩机芯片的接法：其他芯片的接法请参考以上接法图，其实本解码器共分四根接出线来和芯片相接，分别为黑色（电源负极GND）、红色（电源正极VCC）、黄色（数据时钟CLK）、白色（数据写入DATA）四脚，非常好判断，计数芯片板上的储存芯片一般为8脚的具多（将芯片焊拆下可见），芯片上有圆点的一脚为芯片的第一脚，一般是1、2、3、4、7脚相连，接解码器的黑夹，第8脚一般接红夹。
七、解码器的安装及软件的使用先将COM1的线插在电脑后侧的COM口上，再将USB线插在USB 口即可，记住一定先插COM口的线，再插USB口的线，否则可能损坏设备，拆卸安相反顺序，如果在电脑关机状态下插则所无谓先后，建议最好在关机状态下拔插解码器。
手扳下即可。
下图使用图例为英文版的图例，实际软件为中文版操作，请对照使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络视频解码器使用手册注意事项1.1水平放置，避免安装在剧烈震动的环境中；1.2勿将其他设备直接放置于解码器上，切忌在设备上方放置盛有液体的容器（如花瓶）；1.3将设备安装在通风良好的场所，切勿堵塞设备的通风口；1.4使设备工作在技术指标允许的温度和湿度范围内，避免阳光直接照射；1.5检查电源电压，避免出现因电压不配导致器件损坏；1.6电路板上的灰尘在受潮以后，容易引起短路，为使设备能够长期正常工作，应定期对设备空间除尘，保持设备清洁；1.7请不要随意拆卸本产品，切忌带电打开机箱；说明：¾本手册适用于程序版本Ver1.00,型号为NVS0404DF的音视频解码器设备；¾手册中对产品的描述如有与实物不符，请以实物为准；¾产品实时更新，更新的内容将在手册新版本中加入，不单独通知。
如有需要，敬请联系公司客服部； ¾本手册可能包含印刷错误或者用词不严谨问题，我司将不定期地更新内容，也欢迎指正；¾产品说明中有疑问或争议的，以公司的最终解释为准本说明书仅供操作参考，遇到疑难问题请及时与公司客服部联系检查物品清单小心打开包装盒，对照配件清单检查包装盒里面应包含的配件是否齐全如有发现配件短缺或者损坏的情况，请及时与经销商联系目录第一章 产品介绍 (3)1.1产品概述 (3)1.2产品技术参数 (3)1.3产品主要功能特性 (4)第二章 网络视频解码器安装使用前期操作手册 (6)2.1检查拆开包装的解码器 (6)2.2设备安装图解及操作 (6)2.2.1前面板介绍 (6)2.2.2后面板介绍 (6)2.2.3安装连接介绍 (7)2.2.3.1安装连接示意图 (7)2.2.3.2音视频输入连接 (7)2.2.3.3语音对讲输入连接 (7)2.2.3.4视频输出设备的选择和连接 (7)2.2.3.5音频输出设备的选择和连接 (8)第三章 系统基本操作 (9)3.1开机 (9)3.2关机 (9)3.3网络连接操作 (9)3.4登录系统 (11)3.5添加或删除前端设备 (13)3.5.1添加设备 (13)3.5.2删除设备 (14)3.6解码通道设置 (14)3.7解码器设置 (14)3.8录像回放 (15)3.8.1按文件回放 (15)3.8.2按时间回放 (16)3.9报警设置 (17)3.10系统配置 (18)3.10.1系统信息 (18)3.10.2系统设置 (19)3.10.3高级选项 (26)3.10.4扩展配置 (30)3.11关于 (30)3.12退出 (30)第四章 报警输入输出设备的连接 (31)4.1报警输入端口说明 (31)4.2报警输出端口说明 (32)4.3报警输出端继电器参数 (32)第五章 常见问题解答 (34)第一章 产品介绍1.1产品概述NVS0404DF 解码器系列是我司专门针对视频联网监控系统而设计、开发的网络音视频解码设备。
设备外观大方；具有强大的数据处理能力；稳定、完善的网络功能；广泛支持现有编码格式；同时，易扩展，易维护，接入方便。
支持画面分割，一台设备既可支持4路D1图象解码输出，也可支持16路CIF 图象同时解码输出，便于整个视频联网监控系统的安装部署、统一控制和系统管理。
同时，也大大降低了系统整体成本。
NVS0404DF 解码器系列采用嵌入式操作系统实现，有效保证了设备以及整个视频联网监控系统的安全、稳定、可靠和高效运行。
1.2产品技术参数设备型号NVS0404DF主处理器高性能工业级嵌入式微控制器； 操作系统嵌入式LINUX ；输入设备 前面板按键，键盘控制； 系统参数快捷功能一键升级；一键默认； 视频标准： MPEG4/H.264； 音频标准 PCM/G711/ADPCM ；解码显示分辨率 QCIF/CIF/2CIF/DCIF/4CIF ； 视频帧率PAL ：1～25帧/秒；NTSC ：1～30帧/秒； 码流类型 复合流、视频流； 视频输出路数 4路；视频输出接口 BNC （电平1.0VP-P ，阻抗:75Ω）； 音频输出路数 4路；音频输出接口 BNC(电平200-3000mv ，阻抗5K Ω)；通讯接口 1个RJ45 10M/ 100M/1000M 自适应以太网口；1个RS232口；1个RS485口； 语音对讲路数 1路；语音对讲接口 BNC(电平2Vrms ，输出阻抗10k ohms)； 报警输入 4路；硬件接口参数报警输出 4路继电器输出(30VDC 2A ，125VAC 1A 联动输出)； 电源DC12V ，3.3A ； 功耗 ≤10W ； 工作温度 0℃－＋55℃；工作湿度 10%－90% 86kpa －106kpa ； 尺寸（mm ） 375×280×61 mm ； 工作环境及其他物理参数重量1.96KG ；1.3产品主要功能特性属性配置IP，网关，子网掩码等网络参数设置，可通过网络进行远程控制；NTP 利用NTP服务同步系统时间；DHCP 自动获取IP等网络参数；主动获取配置前端编码设备信息之后，解码器主动连接编码设备，实现独立工作，稳定运行；网络被动接收在转发模式下，解码器准确接收由网络服务器转发的任意数据流，实现解码输出；画面分割1/4画面分割；输出监视轮巡同时具备4路模拟输出接口，可通过监视器实现监视功能，支持任意1/4画面及顺序组合轮巡输出外部报警具备多路继电器开关量报警输出，便捷实现报警联动外部报警设备(如:现场的灯光)控制，手动控制，联动画面输出；解码器报警即时提醒用户当前解码状态；报警保护措施报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏普通串口设备调试控制台；网络键盘键盘通过网络接口控制设备；控制键盘键盘通过232串口控制设备；串口透明串口透明串口功能；解码能力支持4路4CIF 音视频数据同时解码输出；支持16路CIF视频数据同时解码输出；有效兼容CIF，2CIF，HD1，4CIF等不同分辨率数据同时解码输出；自动判断当前解码负荷，及时提醒用户解码异常情况；实时流解码对编码器本地编码数据实时获取并解码输出；历史流解码对编码器本地已经存储的历史数据，获取并解码输出；解码信息反馈各应用端可准确获知当前解码状态；帐号管理添加、删除、修改用户或者用户组,修改用户密码；权限管理对不同的用户，支持设置不同的权限；用户管理安全管理密码登陆；密码出错3次，帐号锁定；版本信息显示设备重要硬件接口信息，软件版本信息等；日志查询设备对重要事件记录日志，可分类查询；时间同步可手动设置系统时间，或者直接同步PC时间；语言选择支持中文和英文选择；夏令时按照不同地区的习惯，设置相应的夏令时；自动维护定时自动维护设备；其他DNS 域名服务；程序升级支持网络、USB、TFTP多种升级方式智能操作菜单中对于相同设置可进行快捷复制粘贴操作开发支持提供对解码器操作的SDK开发包；提供演示软件，及开发说明第二章 网络视频解码器安装使用前期操作手册注：工程商在安装解码器时，具体要求请参考工程施工规范及相关国家标准。
2.1检查拆开包装的解码器当运输公司将您所需的解码器送到您手中时，首先请检查它的外观有无明显的损坏。
产品包装上选用的保护材料能够有效抵抗运输过程中大多数的意外撞击。
后面板上所贴的标签，有产品序列号等设备信息，在您有需要拨打我们的售后电话时，需要提供，请一定保护好，不要撕毁、丢弃，否则，我们将可能无法提供有效的服务。
2.2设备安装图解及操作2.2.1前面板介绍前面板按键操作功能表（注意：目前只有列表中按键有效！）键名标志功能电源开关电源开关（按住该键3秒钟开关机）取消退出键Esc 关闭顶层页面或控件，长按3秒，将设备配置恢复到出厂值功能辅助键F n 长按3秒激活U盘升级2.2.2后面板介绍序号 接口名称 序号 接口名称 序号 接口名称1 视频输出接口2 音频输出接口 3语音对讲输入接口4 语音对讲输出接口5 RS232接口 7 网络接口（10M/100M自适应以太网口）8 电源插头接口 9 电源开关6报警输入、报警输出接口（C1/O1：报警输出1公共端；C2/O2 ：报警输出2公共端；C3/O3：报警输出3公共端；C4/O4：报警输出4公共端；A～B：RS485接口；1～4： 报警输入接口 ；G ：接地）以太网口的连接时请注意：当与电脑的网卡接口直接连接时，使用反线；当通过集线器或交换机与电脑连接时，使用正线。
2.2.3安装连接介绍2.2.3.1安装连接示意图2.2.3.2音视频输入连接所有音视频数据统一由前端设备编码后经由RJ45网口，从网络输入。
2.2.3.3语音对讲输入连接采用BNC接口连接。
2.2.3.4视频输出设备的选择和连接视频输出分为BNC(PAL/NTSC BNC（1.0VP-P ，75Ω）输出和VGA输出，VGA暂不支持。
我们推荐使用工业级监视器作为解码器的输出设备。
这将具有以下好处：1、适应工业级的长时间监控。
一般的民用设备在长时间的工作状态下容易老化、损坏，甚至烧毁；2、具有更高的清晰度和色彩还原能力，这是民用设备无法比拟的；3、抗干扰能力强，适合各种复杂的应用环境，工作稳定性远好于一般设备。
使用电视机作为视频输出设备是一种不可靠的替代方式。
它同样要求尽量减少使用时间和严格控制电源、相邻设备所带来的干扰。
劣质电视机的漏电隐患则可能导致其他设备的损毁。
2.2.3.5音频输出设备的选择和连接解码器的音频输出信号参数一般大于200mv 1KΩ(BNC)，可以直接外接低阻抗值耳机、有源音箱或者通过功放驱动其他声音输出设备。
在外接音箱和拾音器无法实现空间隔离的情况下，容易产生输出啸叫现象。
此时可采取的措施有：1、采用定向性较好的拾音器；2、调节音箱音量，使之低于产生啸叫的域值；3、使用环境的装修多使用吸音材料，减少声音的反射，改善声学环境；4、调整拾音器和音箱的布局，也能减少啸叫情况的发生。
第三章 系统基本操作3.1开机插上电源线，按下前面板的电源开关，电源指示灯亮，解码器开机，开机后视频输出默认为多画面输出模式。
3.2关机关机时，前面板的电源开关长按3秒，即可关闭设备。
断电恢复当解码器处于工作状态下，若系统电源被切断或被强行关机，重新来电后，解码器将自动重连前端设备，恢复到断电前的工作状态，继续工作。
3.3网络连接操作1、确认解码器正确接入网络，连接电脑串口；2、给电脑主机和解码器分别设置IP地址、子网掩码和网关（如网络中没有路由设备请分配同网段的IP地址，若网络中有路由设备，则需设置好相应的网关和子网掩码），解码器的网络设置如下：解码器正常开机后，在电脑串口中输入用户名admin及密码admin，再输入net –a后依次输入IP、NETMASK、GATEWAY，命令格式为net -a [IP] [NETMASDK] [GATEWAY]，例如：username:adminpassword:adminDeBug>net -a 192.168.XXX.XXX 255.255.XXX.XXX 192.168.XXX.XXX3、利用ping ***.***.***.***（解码器IP）检验网络是否连通，返回TTL值一般等于255。
