绘制数显温度计电路图及PCB设计方法
一个液晶显示地数字式电脑温度计
mk literally 'p11',sk literally 'p12';
clear:procedure;
sclk=0;io=0;rst=0;
end clear;
send1302:procedure(comm);
TIME1=30;
IF MK=0 THEN
DO;
k1=k1-1;
DO WHILE K1=0FFH;
K1=7;
END;
END;
end;
IF SK=0 THEN
DO;CALL TIME(100); /*SET KEY PROCESS*/
TIME1=30;
IF SK=0 THEN
DO;
tem=tem+1;
ab(5)=ab(5)+1;
if ab(5)>99h then ab(5)=0;
end;
call wbyt6;
end;
end rbyt8;
display:procedure; /*jieya,yima,fasong*/
declare (i,n,m) byte;
n=a(0) and 0fh; /* send week */
declare (i,comm) byte;
do i=0 to 7;
comm=scr(comm,1);
io=cy;
call time(1);
sclk=0;
call time(1);
sclk=1;
绘制数显温度计电路图及PCB设计方法

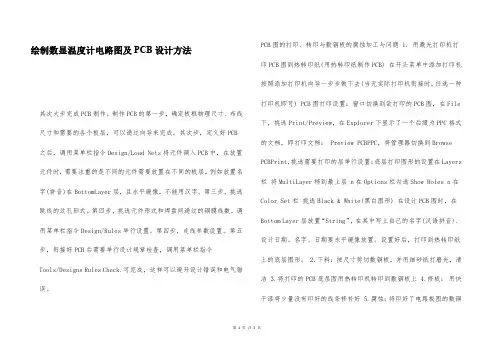

绘制数显温度计电路图及PCB设计方法其次大步完成PCB制作。
制作PCB的第一步，确定板框物理尺寸、布线尺寸和需要的各个板层，可以通过向导来完成。
其次步，定义好PCB 之后，调用菜单栏指令Design/Load Nets将元件调入PCB中，在放置元件时，需要注重的是不同的元件需要放置在不同的板层，例如放置名字(拼音)在BottomLayer层，且水平镜像，不能用汉字。
第三步，挑选跳线的过孔形式。
第四步，挑选元件形式和焊盘间通过的铜膜线数，调用菜单栏指令Design/Rules举行设置。
第四步，走线参数设置。
第五步，衔接好PCB后需要举行设计规章检查，调用菜单栏指令Tools/Designs Rules Check.可完成，这样可以避开设计错误和电气错误。
PCB图的打印、转印与敷铜板的腐蚀加工与问题 1. 用激光打印机打印PCB图到热转印纸(用热转印纸制作PCB) 在开头菜单中添加打印机按照添加打印机向导一步步做下去(当无实际打印机衔接时，任选一种打印机即可) PCB图打印设置：窗口切换到欲打印的PCB图，在File 下，挑选Print/Preview，在Explorer下显示了一个后缀为PPC格式的文档，即打印文档： Preview PCBPPC，将管理器切换到Browse PCBPrint，挑选需要打印的层举行设置：底层打印图形的设置在Layers 栏将MultiLayer移到最上层 n在Options栏勾选Show Holes n在Color Set栏挑选Black & White(黑白图形) 在设计PCB图时，在Bottom Layer层放置“String”，在其中写上自己的名字(汉语拼音)、设计日期。
名字、日期要水平镜像放置。
设置好后，打印到热转印纸上的底层图形。
2.下料：按尺寸剪切敷铜板，并用细砂纸打磨光，清洁 3.将打印的PCB底层图用热转印机转印到敷铜板上 4.修板：用快干漆将少量没有印好的线条修补好 5.腐蚀：将印好了电路板图的敷铜第1页共3页。
制作数显温度计

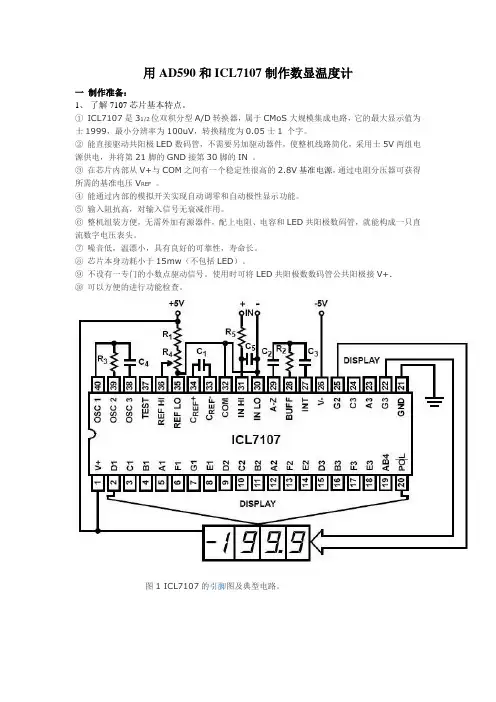

用AD590和ICL7107制作数显温度计一制作准备：1、了解7107芯片基本特点。
①ICL7107是31/2位双积分型A/D转换器，属于CMoS大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1 个字。
②能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。
③在芯片内部从V+与COM之间有一个稳定性很高的2.8V基准电源，通过电阻分压器可获得所需的基准电压V REF。
④能通过内部的模拟开关实现自动调零和自动极性显示功能。
⑤输入阻抗高，对输入信号无衰减作用。
⑥整机组装方便，无需外加有源器件，配上电阻、电容和LED共阳极数码管，就能构成一只直流数字电压表头。
⑦噪音低，温漂小，具有良好的可靠性，寿命长。
⑧芯片本身功耗小于15mw（不包括LED）。
⑨不设有一专门的小数点驱动信号。
使用时可将LED共阳极数数码管公共阳极接V+.⑩可以方便的进行功能检查。
图1 ICL7107的引脚图及典型电路。
ICL7107引脚功能V＋和V-分别为电源的正极和负极，au-gu,aT-gT,aH-gH：分别为个位、十位、百位笔画的驱动信号，依次接个位、十位、百位LED显示器的相应笔画电极。
Bck：千位笔画驱动信号。
接千位LEO显示器的相应的笔画电极。
PM：液晶显示器背面公共电极的驱动端，简称背电极。
Oscl-OSc3 ：时钟振荡器的引出端，外接阻容或石英晶体组成的振荡器。
第38脚至第40脚电容量的选择是根据下列公式来决定：Fosl = 0.45/RCCOM ：模拟信号公共端，简称“模拟地”，使用时一般与输入信号的负端以及基准电压的负极相连。
TEST ：测试端，该端经过500欧姆电阻接至逻辑电路的公共地，故也称“逻辑地”或“数字地”。
VREF＋VREF- ：基准电压正负端。
CREF：外接基准电容端。
INT：27是一个积分电容器，必须选择温度系数小不致使积分器的输入电压产生漂移现象的元件IN＋和IN- ：模拟量输入端，分别接输入信号的正端和负端。
数显温度计的设计
设计性实验五数显温度计的设计摘要：数显温度计可以准确的判断和测量温度,以数字显示，而非指针或水银显示。
故称数字温度计或数字温度表。
此电路是用AT89C52单片机器件，并利用DS18B20温度传感器和4位共阳极LED数码管动态扫描来完成温度显示。
本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。
一．引言随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。
本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，此电路是用AT89C52单片机器件，并利用DS18B20温度传感器和4位共阳极LED数码管动态扫描来完成温度显示。
电路特点有体积小,灵敏度和精度高,很适应很多对精度要求较高的场合,完成对设备及场地的温度控制,能有效的提高工作人员对环境的变化的反应速度。
数显温度计采用温度敏感元件也就是温度传感器（如铂电阻，热电偶，半导体，热敏电阻等），将温度的变化转换成电信号的变化，如电压和电流的变化，温度变化和电信号的变化有一定的关系，如线性关系，一定的曲线关系等，这个电信号可以使用模数转换的电路即AD转换电路将模拟信号转换为数字信号，数字信号再送给处理单元，如单片机或者PC机等，处理单元经过内部的软件计算将这个数字信号和温度联系起来，成为可以显示出来的温度数值，如25.0摄氏度，然后通过显示单元，如LED,LCD或者电脑屏幕等显示出来给人观察。
这样就完成了数字温度计的基本测温功能。
二．设计目的系统地运用已学的理论知识解决实际问题的能力和查阅资料的能力。
数字温度计的电路设计

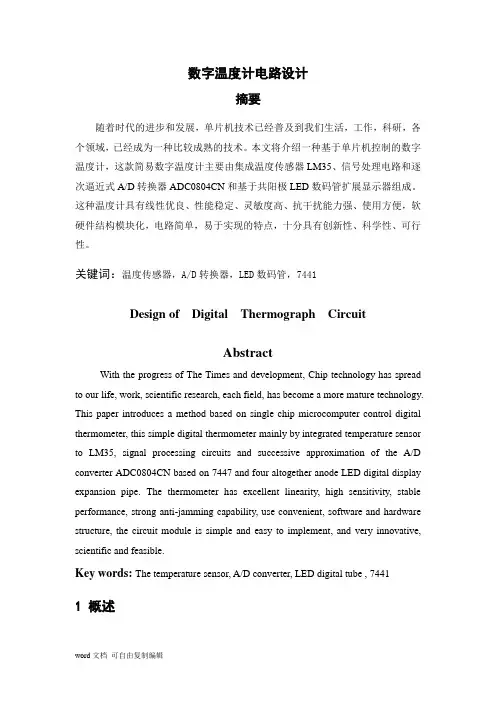

数字温度计电路设计摘要随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术。
本文将介绍一种基于单片机控制的数字温度计，这款简易数字温度计主要由集成温度传感器LM35、信号处理电路和逐次逼近式A/D转换器ADC0804CN和基于共阳极LED数码管扩展显示器组成。
这种温度计具有线性优良、性能稳定、灵敏度高、抗干扰能力强、使用方便，软硬件结构模块化，电路简单，易于实现的特点，十分具有创新性、科学性、可行性。
关键词：温度传感器，A/D转换器，LED数码管，7441Design of Digital Thermograph CircuitAbstractWith the progress of The Times and development, Chip technology has spread to our life, work, scientific research, each field, has become a more mature technology. This paper introduces a method based on single chip microcomputer control digital thermometer, this simple digital thermometer mainly by integrated temperature sensor to LM35, signal processing circuits and successive approximation of the A/D converter ADC0804CN based on 7447 and four altogether anode LED digital display expansion pipe. The thermometer has excellent linearity, high sensitivity, stable performance, strong anti-jamming capability, use convenient, software and hardware structure, the circuit module is simple and easy to implement, and very innovative, scientific and feasible.Key words: The temperature sensor, A/D converter, LED digital tube , 74411 概述温度是表征物体冷热程度的物理量，是国际单位制七个基本物理量之一，它对产品的质量、生产效率、能源节约、生产安全、人体健康起着非常重要的作用。
数字体温计电路设计
目录1、课程设计目的 (2)2、课程设计内容和要求2.1、设计内容 (2)2.2、设计要求 (2)3、设计方案 (2)3.1、设计思路 (2)3.2、工作原理及硬件框图 (3)3.3、硬件电路原理图 (7)3.4、PCB版图设计 (10)4、课程设计总结 (10)5、参考文献 (11)1、课程设计目的（1）掌握电子电路的一般设计方法和设计流程；（2）学习简单电路系统设计，掌握Protel99的使用方法；（3）了解数字体温计电路的基本实现原理；（4）掌握计数器、显示等中规模数字集成器件的逻辑功能和使用方法；（5）学习掌握硬件电路设计的全过程。
2．设计内容和要求数字体温计电路具体设计要求如下：（1）查阅所用器件技术资料，详细说明设计的数显温度测量仪电路工作流程；（2）温度测量范围：28℃～45℃，测量精度为0.1℃，数字显示为数三位。
（3）响应时间小于5s;（4）测量完成后，自动发出短促的鸣叫声，进行提示。
3设计方案3.1、设计思路及方案比较3.1.1方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。
3.1.2 方案二进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。
从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。
3.2方案二的总体设计框图温度计电路设计总体设计方框图如图1所示，控制器采用单片机A T89S51，温度传感器采用DS18B20，用4位LED数码管以P0口直接传送数据实现温度显示。
主控制器LED 显示温度传感器单片机复位时钟振荡测试完成报警图1 总体设计方框图3.2.1 主控制器单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。
温度测控及数显电路设计
《电子技术》课程设计报告课题：温度测控及数显电路设计班级电气3113 学号 1111221125学生姓名林义专业电气工程及其自动化系别电子信息工程系指导教师电子技术课程设计指导小组淮阴工学院电子与电气工程学院2013年12月一、设计目的a)培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
b)学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
c)进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
d)培养学生的创新能力。
二、设计要求本课题的任务是由温度检测电路、信号放大器、V/F变换电路、频率测量电路和计数译码显示电路组成。
电路通电后LED显示实时温度测量值，超过设定值，电路进行报警。
三、总体设计（1）技术指标1、电源电压：±5V；2、主要单元电路和元器件参数计算、选择；3、画出总体电路图；4、设计、焊接电路，实现预期功能；5、调试电路；6、提交格式上符号要求，内容完整的设计报告。
（2）设计思想图1 温度测控及数显电路设计框架图（3）实验原理及电路图图2 温度报警电路及V/F 转换电路图图3 数显驱动电路及门控电路图四、单元电路设计（1）铂热电阻PT-100●工作原理PT100是铂热电阻，简称为：PT100热电阻，它的阻值会随着温度的变化而变化。
PT后的100即表示它的在0℃时阻值为100欧姆，在100℃时阻值为138.5欧姆。
目前主要有金属热电阻和半导体热敏电阻两类。
●应用医疗、工业、温度计算、卫星、气象、阻值计算等高精温度设备。
●阻值和温度的关系表图4 PT100电阻温度对照表（2）LM358运算放大器图5 LM358 引脚图（3）电压/频率转换器LM331工作原理：LM331内部有（1）输入比较电路、（2）定时比较电路、（3）R-S触发电路、（4）复零晶体管、（5）输出驱动管、（6）能隙基准电路、（7）精密电流源电路、（8）电流开关、（9）输出保护点路等部分。
数显XMT温控调节仪电气原理图
数显XMT温控调节仪电气原理图
1
2
3
ON
IC供电采用两路正负5V电源，继电器供电由整流12V直接供给，未经稳压；
JT100热电阻传感器，将温度变化转化为电阻值变化，经运算放大器放大后分为两路：一路经测量/设定转换开关送入数码显示屏，显示测量温度值；
一路送入后级迟滞电压比较器，再经同相放大器，三极管9013驱动控制继电器。
由继电器控制外接接触器，实现对加热器的通、断电控制，达到恒温控制要求。
数码显示屏，为一只200mV量程的电压表头，220R电阻为量程校准调节；
当测量/设定开关置于设定位置时，可由1.5k电位器设定温控点。
同时设定值也可在显示屏上显示，比较方便。
同时设定值也作为迟滞电压比较器的基准电压，输入IC的同相输入脚。
使加热控制动作点随设定值的高低而变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制数显温度计电路图及PCB设计方法
【电源网】一般情况下，我们要从外界感应温度，关键是温度传感器，在这里用LM35完成，获取了外界的温度值之后，需要一定的显示装置加以显示。
当前流行的方法是通过A/D转换器将模拟量转化为数字量，在这里用ICL7107完成。
再通过LED或LCD显示出来。
下面介绍的温度计是以双共阳数码管(LED)显示的。
绘制数显温度计电路图及PCB设计方法，需要注意的问题
我们要想成功的设计一个温度计的PCB图，大致要经过以下步骤：首先学会绘制温度计的原理图。
绘制原理图时要知道需要那些元件，库中没有的或很难找到的元器件，第一小步，我们必须要建立一个元件库(Sch.Lib)以满足设计需要，在制作元件时我们应该把多个元件放在一个库中以方便调用，必要时还要在库文件中对元器件进行说明可以在Browse Schlib中的Components中选中元件，再在Description中进行相应的描述(Description、Footprint、default Designator、Sheet part Filename)。
在制作元件时我们必须注意一些小问题，例如：在制作TL431元件符号时引脚没有放置在栅格上，调到原理图时不能正常连接导线，在引脚上不能生存节点。
此时我们可以在制作窗口中单击鼠标右键选中Doument options,在弹出的library Editor Workespace对话框中对Gird选项中的Snap、Visibie进行设置。
在制作元件时也要讲究技巧例如：借助已有的元件库中的类似元件，将其拷贝到自己制作库中稍作修改。
在制作集成芯片Icl7107、Icl7660、S-DSP，必须注意每个引脚的属性，须认真逐个的设置，以免在原理图中出现错误连接导致在调试时将芯片烧坏。
第二小步，将要用到的元件调到原理图中进行连接，在连接的过程中要注意总线的连接，总线只是示意性电气连接，而真正表示。
