tekla中国变量设置
Tekla使用技巧
1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件 PROFDB.BIN，它记录了你的截面信息。
你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单 属性——钢结构——参考模型 里设置好参考模型的路径和文件名，再到 零件——参考对象里把它导进来。
3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单 编辑——复制——从模型 命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。
修改状态编号到 属性——状态编号 里去改。
4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。
5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B 是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。
7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去 布置 里将图框模板的“透明”选项打开。
Tekla常用设置(简)
1、当一张Xsteel的图纸转化为CAD的图纸时，被文字或尺寸标注遮挡处的线条时常会断开，问：怎样才能让两条线不断开要在绘制图纸中或转化到 DXF / DWG 中显示连续线（例如穿过文本或图纸标记画直线），可将以下变量设置为 off：• XS_USE_LINECLIP_IN_EXPORT （对于 DXF / DWG 输出）。
• XS_USE_LINECLIP （对于绘制的图纸）。
2.修改多边形形状时，系统默认的多边形的第一条边是无法调整的；要通过增加顶点移动来调整多边形的形状。
3、不要使用剪切来减短部件。
由于在导出信息到 NC 文件时剪切并不总能影响部件长度，这会导致工厂错误。
采用移动部件控柄或使用细部 > 接合来代替。
不要使用接合来延长部件。
这会导致与连接和细部相关的错误。
采用移动部件控柄来代替。
4、如何在报表中将连续的文字独立的列:A、在报表中的文本域中添加文本<,>;B、同时在输出文件时将报表的名称的后缀改为<*.csv>格式.C、打开时采用EXCEL打开即可.5、定义轴线标签边框要定义轴线标签边框大小，请使用工具>高级选项>图纸属性中的XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH变量。
默认值为零，表明轴线标签边框的宽基于轴线标签的宽。
要增加或减少边框的宽，请以毫米为单位输入需要的值。
XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH6、滚轮鼠标要设置滚动（不按住）滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE。
要设置滚动并按住滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATION_IN_SCROLL_MODE。
7、如何修改系统默认的字体样式和标注样式的字体样式系统默认是 Comic Sans MS 标注样式是Bookman Old Style 我太喜欢这些字体，我想把他们全部修改为宋体，虽然出图后也可以把他们修改为自己想要的那种字体，但感觉不是很方便，请问可以在系统下修改吗我想一出图不经修改就可以是我想要的那种字体：1.在这里也可以改,后面的为输出CAD转换的字体,*的为修改字宽. BAT文件中可以修改模型轴线的字体rem *** Fonts ---------------------------------------------------set XS_DEFAULT_FONT=Arial Blackset XS_DEFAULT_FONT_SIZE=10set XS_TEXT_FONT=Arial Narrowrem set XS_VIEW_TITLE_FONT=Arial Narrow8、将图形文件从XSTEEL转到CAD中的时候，图面上的字体有的时候会有位置上的一点移动，不知道这是什么原因造成的是不是就几种特定的字体是这种情况编辑文件，添加 SET XS_DXF_TEXT_WIDTH_FACTOR= 命令行，定义字体宽度，或是其他，默认的是1，所以输出后有些变动。
【2017年整理】TeklaStructures软件常见问答2
T ekla Structures软件常见问答2(2006-1-5)以下内容皆假定软件版本为11.2中国环境，用户应根据实际情况确定自己的文件路径。
1、怎样将截面型材从一个库转入到另一个库将欧洲截面库合并到中国截面库:1) 用Xsteel欧洲版本打开一个现有的模型或新建一个模型2) 打开截面目录: 文件->目录->截面型材->修改3) 在对话框的下方按下 "输出"按钮4) 给要输出的截面目录加一个名字这样就在模型目录下创建了一个后缀名为.lis的文件5) 用Xsteel中国版本打开模型6) 打开截面目录: 文件->目录->截面型材->修改7)在对话框的下方按下 "输入"按钮8) 浏览输出文件9) 按下 "确定"10) 按下"确定"按钮关闭界面目录后, Tekla Structures 将问你是否保存这些改变到模型文件夹. 如果你按下 "确定"，一个新的profdb.bin将在你的模型文件夹下被创建.在新的模型中默认应用截面型材, 将截面型材放在XS_PROFDB-folder中定义的文件夹（在系统环境批处理文件中定义）.2、怎样合并不同的用户节点库(xslib.db1)选择编辑->复制->从模型..., 并选择模型中不存在的状态号. 这样只能把用户节点复制到当前文件夹3、警告:螺栓没找到当你想使用螺栓选项 "垫板中有螺纹= 否", 必须确保在螺栓数据库中有足够的长度值, 否则你会得到警告信息 :" 螺栓没找到"4、怎样合并两个螺栓数据库?如果你有两个螺栓数据库, 并且想合并它们, 操作如下:-复制螺栓数据库到两个不同的模型目录下,模型A和模型B.-打开模型A, 选择文件 ->目录 ->螺栓 ->输出, 这样screwdb.lis文件被写下.-复制screwdb.lis 到B的模型目录.-打开模型B, 选择文件 ->目录 ->螺栓 ->输入, 这样screwdb.lis文件被读入模型数据库. 模型B的Screwdb.bin文件在模型打开时, 已经读入.-现在模型B的螺栓数据库包含了两个库中的螺栓.如果输入的螺栓已经在数据库中, 你将看到一个警告:"查出错误". 这可能是一些严重错误的信号, 但多数情况下是因为要输入的信息数据库中已经有有了. 要进一步确认, 请检查螺栓数据库, 查找错误所在.注意! 你不能合并两个螺栓组件数据库, 螺栓组件数据库需要你手工创建.5、怎样创建你自己的横截面在用Tekla Structures建模过程中你可以创建任意一种横截面, 操作步骤如下:1) 在TS模型中创建截面的轮廓点和中心点.2) 选择文件 -> 目录 -> 截面型材 -> 定义横截面.3) 通过选取这些点来创建一个封闭的多边形, 点击鼠标中间结束轮廓点的选择.4) 为横截面选取一个中心点.5) 弹出"用户定义横截面"对话框, 在对话框中给横截面命名.6) 按下"确定" 就会保存在本地或系统目录下.7) 选择文件目录 -> 截面型材 -> 修改.8) 选择横截面, 从右键激活的菜单列表中选择复制或添加, 创建一个新的横截面.9) 键盘输入截面型材的名字(不一定非要和横截面名字相同). 这很重要, 否则你将修改掉一个已经存在的截面型材.10) 编辑截面型材的值.注意! 这里编辑的值不改变横截面的尺寸. 所以, 如果你在这个对话框中修改高度, 不会影响截面的实际高度. 但如果你在模型中查询这种截面的部件, 显示的高度将是来自此对话框中的值. 这些截面值也将被应用在报表和图纸中.如果你设置重量域(代表单位长度的重量), 这个值就被应用在没有被接合或切割的部件重量计算中.如果部件被接合或被切割, 重量计算将基于实体的体积和材料的密度.截面型材的类型也非常重要. 截面类型主要被应用在节点中. 对于不同类型的截面, 节点的表现会有所不同, 所以相近的截面类型如果是可用的. 则此节点才是可用的. DSTV分类也将基于截面类型.11) 记住, 在你按下确定按钮离开截面型材目录前, 一定要选择"应用/添加" .12) 保存在本地或系统下.13) 新的截面即可使用.横截面的信息被保存在profcs.bin 文件中, 截面型材的信息被保存在 profdb.bin 文件中. 怎样将不同的横截面复合起来用于一个型材, 请参见"怎样创建复合横截面".6、怎样创建复合横截面在Tekla Structures 中能够定义复合横截面, 这就是说一个部件可以有两个或更多的横截面.正如Tekla Structures 的帮助所述, 用来定义横截面的定位点数量必须一致. 否则将不能创建出复合截面, 因为复合截面是通过横截面定位点之间划线来完成的. 这些线定义了复合截面实体的边.点击下载链接你将下载一个小的模型实例, 其中定义了一个复合横截面. 请研究截面型材数据库中COMBO截面的设置, 这里作的复合截面包含两个横截面.点击这里浏览该截面的快照请注意这种方式做出的部件在节点宏有时不能正常工作.另外，请注意: 由于圆的截面是由多个倒角所围成的, 那么, 矩形板的角上也要有对应的数量的倒角以便和圆的倒角数量相匹配. 如果复合截面是空心的话. 则无论圆管或矩形板要都要是空心的. 尽管在这个复合截面中矩形板的一端, 空心可能会很小.7、多用户模式下打开对话框变得很慢如果网速较慢并且网络硬盘存有大量的系统文件, 打开对话框就会变得比仅仅从你的本地硬盘上读取系统文件时慢得多.如果是这种情况 ,为了提高使打开对话框的速度, 需要设置 XS_PROJECT到本地硬盘, 把多数的系统文件放于此处 .每一个用户应该自然地使用相同的系统文件以确保得到相似的结果.8、多用户注意事项- 确保TCPIP协议的正确设置, 比如:同一个网络中的每一台PC应有一个唯一的ID号;同一个网络中的每一台PC应有同一个子网掩码;- server.exe程序并不一定在一台开着Xsteel程序的机器上运行.- server.exe程序可以处理多个不同的模型.- 多台机器上打开同一个模型时, 只能允许一台机器执行编号操作.- 不允许多台机器在一个共享模型中同时在一个区域工作.- 当多个用户同时做编辑图纸的操作时, 多用户环境是非常有用的.- 请注意: 在执行保存操作时修改被写入模型, 并且所作的修改在保存时会被其它用户看见.9、xs_server不需要配置非常高端的计算机作服务器作为XS_SERVER的服务器, 仅有的任务就是为不同的用户分配IP号. 所以稍微老一点的机器, 如果没有其他程序运行, 即使是像PC486也够用了. 服务器上也可以运行Tekla Structures 但最好不用, 原因是这样它就可以迅速地专供Tekla Structures终端用户使用. 如若不然, 如果有其他程序运行如Tekla Structures 在服务器上, 那么终端用户可能需要等待服务器分配ID给它们.10、多用户速度提升幅度的硬件测试报告结论:工作站速度越快, 编号的速度越快:处理器P233 内存 256Mb, 时间44分34秒处理器PII450内存256Mb, 时间18分31秒大约节省60%的时间如果主板有足够的内存, 使得当工作站打开一个模型时, 不必占用虚拟内存(即内存交换), LVD硬盘就可以提高保存的速度和打开的速度:可节省13% - 43% 的时间工作站上的内存越大模型打开和保存得速度越快:可节省40% - 60% 的时间 256Mb的内存与 128Mb的内存相比.调整Tekla Structures 中的XS_SOLID_BUFFER_SIZE环境变量, 可以大副提升速度:可节省超过 20% 的时间.上述结论是根据太平洋电脑集团公司所作的大量的测试得出的一般性结论. 由于要在多次测试中获得完全一模一样的结果是很困难, 所以结论也可能会有不同. 另外, 在购买硬件之前请咨询你公司的IT管理员(网管), 以确定你的硬件配制能做到事半功倍.11、怎样去除在多用户模式下创建的不必要的图纸每一次当Tekla Structures创建和更新图纸时, 就会创建一个新的*.dg文件.如果Tekla Structures是单用户模式下运行, 当保存后关闭模型时, 没有用的文件会被删除. 但多用户模式就不会删除多余的文件, 这样没多久就会有大量的多余文件在图纸文件夹里.在单用户模式下打开你的多用户模型, 再保存后关闭模型, 多余的文件就可删除.警告! 用户一旦用单用户模式打开模型时, 一定要确保只有他一人在使用模型.12、工程开始时为每一个用户保存(创建)空白的整体布置图以备后用这样可以避免多用户在使用相同名称创建整体布置图时的冲突.13、多用户如何控制模型的保存为了避免在多用户模式下保存时间过长的问题, 你可以使用自动保存. 例如, 将自动保存间隔设置为2, 并且在鼠标右键的弹出式菜单点击中断按钮, 可以立即人工触发自动保存. 在多用户模式下, 如果你只是把自动保存设置在本地的C盘下面而不是通过网络来保存, 保存的速度快得多, 这时用自动保存非常有用.自动保存也有一个命令. 选择工具 => 自定义, 搜索"自动保存". 你可以将这个命令放在工具栏中, 也可以创建一个快捷键给它.注意! 当然你也应该经常性的保存数据库到网络硬盘中, 点击"保存"将记录你的修改.14、出错警告: 数据库被锁住, 不能打开模型.例如: 当你保存模型的时候系统崩溃了, 这个信息就可能出现.解决方案:系统崩溃的用户以多用户模式打开模型并保存下来就可以解锁模型, 然后再次解锁模型就行了.15、原先的服务器和新的服务器混用时的出错警告: 多用户服务器已改变如果Tekla Structures 不能获取在批处理文件中定义的服务器, 就会自动的搜索前次模型所使用的服务器. 有时Xsteel不能获取新的定义在批处理文件中的服务器, 可能的原因如下:- XS_SERVER=tcpip:NAME,1238这一行没有正确的设置("NAME"应该使用小写字母).- 模型的原服务器还在运行.16、怎样找出你计算机的IP地址在你的电脑中选择开始 => 程序 => 附件 => 命令提示符.在DOS提示符位置键入命令"ipconfig /all".结果, 你将会得到当前的IP配置情况. 输出结果中有两项可用于xs_server.exe 运行的机器的地址.1) Host Name . . . . . . . . . . . . : "ComputerName"=> set XS_SERVER=tcpip:ComputerName,12382) IP Address. . . . . . . . . . . . : 123.456.777.888=> set XS_SERVER=tcpip:123.456.777.888,1238聚乙烯（PE）简介1.1聚乙烯化学名称：聚乙烯英文名称：polyethylene，简称PE结构式：聚乙烯是乙烯经聚合制得的一种热塑性树脂，也包括乙烯与少量α-烯烃的共聚物。
Tekla Structures软件常见问答2
Tekla Structures软件常见问答2(2006-1-5)以下内容皆假定软件版本为11.2中国环境，用户应根据实际情况确定自己的文件路径。
1、怎样将截面型材从一个库转入到另一个库将欧洲截面库合并到中国截面库:1) 用Xsteel欧洲版本打开一个现有的模型或新建一个模型2) 打开截面目录: 文件->目录->截面型材->修改3) 在对话框的下方按下 "输出"按钮4) 给要输出的截面目录加一个名字这样就在模型目录下创建了一个后缀名为.lis的文件5) 用Xsteel中国版本打开模型6) 打开截面目录: 文件->目录->截面型材->修改7)在对话框的下方按下 "输入"按钮8) 浏览输出文件9) 按下 "确定"10) 按下"确定"按钮关闭界面目录后, Tekla Structures 将问你是否保存这些改变到模型文件夹. 如果你按下 "确定"，一个新的profdb.bin将在你的模型文件夹下被创建.在新的模型中默认应用截面型材, 将截面型材放在XS_PROFDB-folder中定义的文件夹（在系统环境批处理文件中定义）.2、怎样合并不同的用户节点库(xslib.db1)选择编辑->复制->从模型..., 并选择模型中不存在的状态号. 这样只能把用户节点复制到当前文件夹3、警告:螺栓没找到当你想使用螺栓选项 "垫板中有螺纹= 否", 必须确保在螺栓数据库中有足够的长度值, 否则你会得到警告信息 :" 螺栓没找到"4、怎样合并两个螺栓数据库?如果你有两个螺栓数据库, 并且想合并它们, 操作如下:-复制螺栓数据库到两个不同的模型目录下,模型A和模型B.-打开模型A, 选择文件 ->目录 ->螺栓 ->输出, 这样screwdb.lis文件被写下.-复制screwdb.lis 到B的模型目录.-打开模型B, 选择文件 ->目录 ->螺栓 ->输入, 这样screwdb.lis文件被读入模型数据库. 模型B的Screwdb.bin文件在模型打开时, 已经读入.-现在模型B的螺栓数据库包含了两个库中的螺栓.如果输入的螺栓已经在数据库中, 你将看到一个警告:"查出错误". 这可能是一些严重错误的信号, 但多数情况下是因为要输入的信息数据库中已经有有了. 要进一步确认, 请检查螺栓数据库, 查找错误所在.注意! 你不能合并两个螺栓组件数据库, 螺栓组件数据库需要你手工创建.5、怎样创建你自己的横截面在用Tekla Structures建模过程中你可以创建任意一种横截面, 操作步骤如下:1) 在TS模型中创建截面的轮廓点和中心点.2) 选择文件 -> 目录 -> 截面型材 -> 定义横截面.3) 通过选取这些点来创建一个封闭的多边形, 点击鼠标中间结束轮廓点的选择.4) 为横截面选取一个中心点.5) 弹出"用户定义横截面"对话框, 在对话框中给横截面命名.6) 按下"确定" 就会保存在本地或系统目录下.7) 选择文件目录 -> 截面型材 -> 修改.8) 选择横截面, 从右键激活的菜单列表中选择复制或添加, 创建一个新的横截面.9) 键盘输入截面型材的名字(不一定非要和横截面名字相同). 这很重要, 否则你将修改掉一个已经存在的截面型材.10) 编辑截面型材的值.注意! 这里编辑的值不改变横截面的尺寸. 所以, 如果你在这个对话框中修改高度, 不会影响截面的实际高度. 但如果你在模型中查询这种截面的部件, 显示的高度将是来自此对话框中的值. 这些截面值也将被应用在报表和图纸中.如果你设置重量域(代表单位长度的重量), 这个值就被应用在没有被接合或切割的部件重量计算中.如果部件被接合或被切割, 重量计算将基于实体的体积和材料的密度.截面型材的类型也非常重要. 截面类型主要被应用在节点中. 对于不同类型的截面, 节点的表现会有所不同, 所以相近的截面类型如果是可用的. 则此节点才是可用的. DSTV分类也将基于截面类型.11) 记住, 在你按下确定按钮离开截面型材目录前, 一定要选择"应用/添加" .12) 保存在本地或系统下.13) 新的截面即可使用.横截面的信息被保存在profcs.bin 文件中, 截面型材的信息被保存在 profdb.bin 文件中. 怎样将不同的横截面复合起来用于一个型材, 请参见"怎样创建复合横截面".6、怎样创建复合横截面在Tekla Structures 中能够定义复合横截面, 这就是说一个部件可以有两个或更多的横截面.正如Tekla Structures 的帮助所述, 用来定义横截面的定位点数量必须一致. 否则将不能创建出复合截面, 因为复合截面是通过横截面定位点之间划线来完成的. 这些线定义了复合截面实体的边.点击下载链接你将下载一个小的模型实例, 其中定义了一个复合横截面. 请研究截面型材数据库中COMBO截面的设置, 这里作的复合截面包含两个横截面.点击这里浏览该截面的快照请注意这种方式做出的部件在节点宏有时不能正常工作.另外，请注意: 由于圆的截面是由多个倒角所围成的, 那么, 矩形板的角上也要有对应的数量的倒角以便和圆的倒角数量相匹配. 如果复合截面是空心的话. 则无论圆管或矩形板要都要是空心的. 尽管在这个复合截面中矩形板的一端, 空心可能会很小.7、多用户模式下打开对话框变得很慢如果网速较慢并且网络硬盘存有大量的系统文件, 打开对话框就会变得比仅仅从你的本地硬盘上读取系统文件时慢得多.如果是这种情况 ,为了提高使打开对话框的速度, 需要设置 XS_PROJECT到本地硬盘, 把多数的系统文件放于此处 .每一个用户应该自然地使用相同的系统文件以确保得到相似的结果.8、多用户注意事项- 确保TCPIP协议的正确设置, 比如:同一个网络中的每一台PC应有一个唯一的ID号;同一个网络中的每一台PC应有同一个子网掩码;- server.exe程序并不一定在一台开着Xsteel程序的机器上运行.- server.exe程序可以处理多个不同的模型.- 多台机器上打开同一个模型时, 只能允许一台机器执行编号操作.- 不允许多台机器在一个共享模型中同时在一个区域工作.- 当多个用户同时做编辑图纸的操作时, 多用户环境是非常有用的.- 请注意: 在执行保存操作时修改被写入模型, 并且所作的修改在保存时会被其它用户看见.9、xs_server不需要配置非常高端的计算机作服务器作为XS_SERVER的服务器, 仅有的任务就是为不同的用户分配IP号. 所以稍微老一点的机器, 如果没有其他程序运行, 即使是像PC486也够用了. 服务器上也可以运行Tekla Structures 但最好不用, 原因是这样它就可以迅速地专供Tekla Structures终端用户使用. 如若不然, 如果有其他程序运行如Tekla Structures 在服务器上, 那么终端用户可能需要等待服务器分配ID给它们.10、多用户速度提升幅度的硬件测试报告结论:工作站速度越快, 编号的速度越快:处理器P233 内存 256Mb, 时间44分34秒处理器PII450内存256Mb, 时间18分31秒大约节省60%的时间!!!如果主板有足够的内存, 使得当工作站打开一个模型时, 不必占用虚拟内存(即内存交换), LVD硬盘就可以提高保存的速度和打开的速度:可节省13% - 43% 的时间工作站上的内存越大模型打开和保存得速度越快:可节省40% - 60% 的时间 256Mb的内存与 128Mb的内存相比.调整Tekla Structures 中的XS_SOLID_BUFFER_SIZE环境变量, 可以大副提升速度:可节省超过 20% 的时间.上述结论是根据太平洋电脑集团公司所作的大量的测试得出的一般性结论. 由于要在多次测试中获得完全一模一样的结果是很困难, 所以结论也可能会有不同. 另外, 在购买硬件之前请咨询你公司的IT管理员(网管), 以确定你的硬件配制能做到事半功倍.11、怎样去除在多用户模式下创建的不必要的图纸每一次当Tekla Structures创建和更新图纸时, 就会创建一个新的*.dg文件.如果Tekla Structures是单用户模式下运行, 当保存后关闭模型时, 没有用的文件会被删除. 但多用户模式就不会删除多余的文件, 这样没多久就会有大量的多余文件在图纸文件夹里.在单用户模式下打开你的多用户模型, 再保存后关闭模型, 多余的文件就可删除.警告! 用户一旦用单用户模式打开模型时, 一定要确保只有他一人在使用模型.12、工程开始时为每一个用户保存(创建)空白的整体布置图以备后用这样可以避免多用户在使用相同名称创建整体布置图时的冲突.13、多用户如何控制模型的保存为了避免在多用户模式下保存时间过长的问题, 你可以使用自动保存. 例如, 将自动保存间隔设置为2, 并且在鼠标右键的弹出式菜单点击中断按钮, 可以立即人工触发自动保存. 在多用户模式下, 如果你只是把自动保存设置在本地的C盘下面而不是通过网络来保存, 保存的速度快得多, 这时用自动保存非常有用.自动保存也有一个命令. 选择工具 => 自定义, 搜索"自动保存". 你可以将这个命令放在工具栏中, 也可以创建一个快捷键给它.注意! 当然你也应该经常性的保存数据库到网络硬盘中, 点击"保存"将记录你的修改.14、出错警告: 数据库被锁住, 不能打开模型.例如: 当你保存模型的时候系统崩溃了, 这个信息就可能出现.解决方案:系统崩溃的用户以多用户模式打开模型并保存下来就可以解锁模型, 然后再次解锁模型就行了.15、原先的服务器和新的服务器混用时的出错警告: 多用户服务器已改变如果Tekla Structures 不能获取在批处理文件中定义的服务器, 就会自动的搜索前次模型所使用的服务器. 有时Xsteel不能获取新的定义在批处理文件中的服务器, 可能的原因如下:- XS_SERVER=tcpip:NAME,1238这一行没有正确的设置("NAME"应该使用小写字母).- 模型的原服务器还在运行.16、怎样找出你计算机的IP地址在你的电脑中选择开始 => 程序 => 附件 => 命令提示符.在DOS提示符位置键入命令"ipconfig /all".结果, 你将会得到当前的IP配置情况. 输出结果中有两项可用于xs_server.exe 运行的机器的地址.1) Host Name . . . . . . . . . . . . : "ComputerName"=> set XS_SERVER=tcpip:ComputerName,12382) IP Address. . . . . . . . . . . . : 123.456.777.888=> set XS_SERVER=tcpip:123.456.777.888,1238。
tekla图纸操作要点

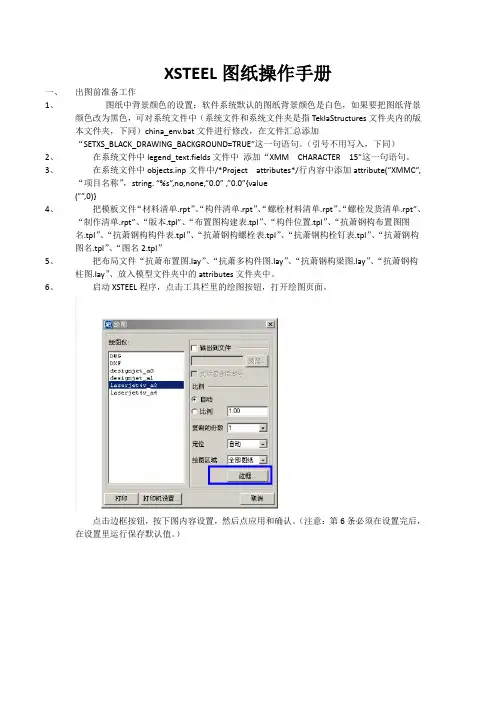

XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。
3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写一下内容。
点击用户定义属性，填写以下内容。
二、柱图纸布置设置。
1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。
打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。
tekla建模前高级选项设置（19.0版本）
tekla建模前高级选项设置（19.0版本）tekla建模前高级选项设置本设置在19.0版本测试，其他版本参照本设置高级选项路径：在菜单栏【工具】——【选项】——【高级选项】中设置1、渲染视图下模型背景颜色调成黑色把【模型视图】中：XS_BACKGROUND_COLOR1设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR2设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR3设置为0.0. 0.0. 0.0XS_BACKGROUND_COLOR4设置为0.0. 0.0. 0.02、模型中字体设置为romsim（便于打印出图字体转换）把【模型视图】中：XS_DEFAULT_FONT设置为romsim（注意小写）3、切割面设置成与零部件相同颜色把【模型视图】中：XS_DRAW_CUT_FACES_WITH_RED_COLOR设置为FALSE 4、在窗口中建模时调出线框模式把【模型视图】中：XS_ENABLE_WIRE_FRAME设置为TRUE5、定义渲染模式下轴线为灰白色把【模型视图】中：XS_GRID_COLOR设置为1.0 0.98 0.986、隐藏模型视图中的工作区框框（用于截图使用）把【模型视图】中：XS _HIDE_WORKAREA设置为TRUE7、定义渲染模式下测量尺寸线的颜色调整为灰白色把【模型视图】中：XS_VIEW_DIM_LINE_COLOR设置为1.0 0.98 0.988、渲染模式下测量尺寸文字标注的颜色调整为灰白色把【模型视图】中：XS_VIEW_DIM_TEXT_COLOR设置为1.0 0.98 0.989、定义在使用表示选项快速时渲染视图中的螺栓颜色为灰白色把【模型视图】中：XS_VIEW_FAST_BOLT_COLOR设置为1.0 0.98 0.98 10、定义视图的默认高度。
以像素为单位输入值。
查电脑的显卡设置（1920*1080）把【模型视图】中：XS_VIEW_HEIGHT设置为108011、定义视图的默认宽度。
Tekla(Xsteel)-自定义节点心得
自定义节点1.可选择参数设置attribute("", "把手位置", label, "%s", none, none, "0", "0", 35, 15)/*标签位置*/ attribute("P1", "", option,"%s",none, none, "0.0", "0.0",35,40,70,)/*变量匹配*/{value("左边", 1)value("右边", 0)}变量P1根据实际情况修改第一行为“把手位置”四个字的位置，第二行为P1选择条位置及长度后面为左边/右边选项卡的参数8种节点类型的选择型节点，选择参数示例：节点内语句：inp文件语句：picture("J_bpl-dtl01", 0, 0, 10, 21) /*图片位置*/attribute("", "梁类型", label, "%s", none, none, "0", "0", 48, 614) /*梁类型标签*/attribute("P1", "", option, "%s", none, none, "0.0", "0.0", 401, 614, 120)/*变量匹配*/{value("j_Default", 0)/*默认项*/value("大头梁a", 0)value("大头梁b", 1)value("大头梁c", 2)value("大头梁d", 3)value("大头梁e", 4)value("大头梁f", 5)value("大头梁g", 6)value("大头梁h", 7)}value参数后面的数字超过2会被替换成0，但还是能够识别。
tekla使用手册-分析
D-Cubed 2D DCM 版权所有 2008 Siemens Product Lifecycle Management Software III (GB) Ltd. 保留所 有权利。
EPM toolkit 版权所有 1995-2004 EPM Technology a.s., 奥斯陆，挪威。保留所有权利。
FLEXnet 版权所有 © 2006 Acresso Software Inc. 保留所有权利。 本产品包含由美国伊利诺伊州芝加哥的 Acresso Software Inc. 提供的专有和机密技术。 在未得到 Acresso Software Inc. 的明确书面许可前， 严禁以任何形式或以任何方式使用、复制、发布、分发、显示、修改或传播该技术的全部或一部分。 除非 Acresso Software Inc. 以书面形式明确规定，否则拥有该技术并不意味着通过默许、暗示或其它方式向拥 有人授予了受 Acresso Software 知识产权保护的任何许可或权利。
1.4 分析信息和设置 .....................................................34
深入探讨分析模型 .................................................................................................. 35 对象 ................................................................................................................. 35 连接构件和元素的节点 .................................................................................... 35
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XSTEEL中国环境变量设置@echo offrem Chinese environment settingsrem %1 = language, %2 = country environmentrem %3 = single/multi, %4 = name of modelTekla Structures 通过在批文件中使用参数来设置语言、环境和用户模式。
这些参数在批文件中显示为%1、%2、%3，以此类推。
set XS_PROFDB=%XS_DIR%\environments\%2\profil\定义截面文件夹的物理位置，Tekla Structures 将在此位置搜索截面、材料、设备和螺栓目录。
您可以在不同的位置同时存储多个目录。
因此，了解您正在使用的目录是哪一个是非常重要的。
有关详细信息，请参见二进制文件（第55 页）。
set XS_DRIVER=%XS_DIR%\environments\%2\system\set XS_SYSTEM=%XS_DIR%\environments\%2\system\定义系统文件夹的物理位置，Tekla Structures 在此文件夹中保存属性、模板、报告和其他设置。
系统文件夹中的文件是只读的，建议使用公司和工程文件夹进行自定义设置。
有关文件夹的搜索顺序，请参见文件夹搜索顺序（第58 页）。
set DXK_FONTPATH=%XS_DIR%\environments\%2\fonts\用于定义Tekla Structures 图形字体的文件夹。
图形字体在模板编辑器等地方中使用。
请注意DXK_* 变量必须以斜杠结尾，例如DXK_FONTPATH=C:\TeklaStructures\set DXK_SYMBOLPATH=%XS_DIR%\environments\%2\symbols\用于定义Tekla Structures 符号库的文件夹。
请注意DXK_* 变量必须以斜杠结尾，例如DXK_SYMBOLPATH=C:\TeklaStructures\rem -------------------------------------------------------------rem set XS_MIS_FILE_DIRECTORY=.\mis-files定义在哪个文件夹中创建MIS 文件。
默认值为当前文件夹。
（例如setXS_MIS_FILE_DIRECTORY=c:\TeklaStructures\mis-files）。
rem set XS_AUTOSAVE_DIRECTORY=%XS_RUNPATH%\autosave用于定义自动保存文件使用的文件夹。
如果禁用此变量，Tekla Structures 将自动保存的文件放置在模型文件夹。
rem set XS_COLLECT_MODEL_HISTORY=TRUErem set XS_KEEP_AUTOSAVE_FILES_ON_EXIT_WHEN_NOT_SAVING=TRUE为了节省磁盘空间，一般情况下在模型关闭时将自动删除自动保存的文件。
使用此环境变量可以设置Tekla Structures 在未保存模型的情况下退出Tekla Structures 时，仍然保存这些文件。
set XS_TEMPLATE_DIRECTORY=.rem Additional directory for templates定义Tekla Structures 搜索模板(*.tpl) 和报告(*.rpt) 文件的文件夹。
有关文件夹的搜索顺序，请参见文件夹搜索顺序（第58 页）。
rem set XS_SNAPSHOT_DIRECTORY=%XS_RUNPATH%\snapshots\定义快照的文件夹。
如果禁用此变量，快照将保存在模型文件夹。
下面是一个设置该文件夹的例子：XS_SNAPSHOT_DIRECTORY=c:\temp\rem -------------------------------------------------------------set XS_PIXEL_TOLERANCE=10像素容许误差用于决定在鼠标单击两个位置或拖拽时是否执行缩放。
如果在按下鼠标按钮时鼠标的移动小于容许误差，则视此操作为鼠标单击。
如果使用小比例的窗口时存在问题，请将此变量更改为更高的值。
set XS_USE_FILE_COMPRESSION=TRUE用于压缩模型文件：• 模型的压缩比率大约为70-80%。
• 这将加速模型的打开/ 保存操作（尤其是在网络中工作时）。
rem set XS_STD_PART_MODEL=%XS_RUNPATH%\model\用于定义使用哪一个模型检查标准部件。
（注意，必须设置完整路径，例如XS_STD_PART_MODEL=C:\TeklaStructuresModels\Stand）。
默认值为d:\...\model.db1。
rem set XS_USER_DEFINED_BOLT_SYMBOL_TABLE=bolt_symbol_table.txtrem set XS_MATERIAL_SYMBOL_REPRESENTATION_FILE=material_symbol_table.txt rem *** Fonts ---------------------------------------------------set XS_DEFAULT_FONT=Arial Narrow用于设置默认字体（建模和图纸）。
输入字体名称作为开关。
set XS_TEXT_FONT=Arial Narrowset XS_DEFAULT_FONT_SIZE=12用于设置默认字体大小（建模）。
输入字体大小作为开关。
set TEMPLATE_FONT_CONVERSION_FILE=%DXK_FONTPATH%\template_v rem *** Initial view placement ----------------------------------rem set XS_VIEW_POSITION_X=0rem set XS_VIEW_POSITION_Y=0rem set XS_VIEW_WIDTH=650rem set XS_VIEW_HEIGHT=500用于控制创建视图时默认视图窗口的大小和它们在屏幕上的位置。
类似于XS_BASICVIEW 变量。
set XS_BASICVIEW_POSITION_X=100用于控制基本视图窗口在屏幕上的水平位置。
原点如果设置了变量XS_MDIBASICVIEWPARENT，则位置的原点位于客户区域的左上角（因为菜单和工具栏不属于客户区域，所以改变工具栏的位置也会影响客户区域的大小）。
否则，原点将位于整个Tekla Structures 窗口的左上角。
单位宽度和长度以像素为单位给出。
set XS_BASICVIEW_POSITION_Y=20用于控制基本视图窗口在屏幕上的垂直位置。
有关使用此变量的详细信息，请参见XS_BASICVIEW_POSITION_X （第218 页）。
rem set XS_BASICVIEW_WIDTH=650用于控制基本视图窗口的宽度。
有关使用此变量的详细信息，请参见XS_BASICVIEW_POSITION_X （第218 页）。
rem set XS_BASICVIEW_HEIGHT=570用于控制基本视图窗口的高度。
有关使用此变量的详细信息，请参见XS_BASICVIEW_POSITION_X （第218 页）。
rem set XS_DRAWING_SHEET_POSITION_X=50rem set XS_DRAWING_SHEET_POSITION_Y=50rem set XS_DRAWING_SHEET_HEIGHT=600rem set XS_DRAWING_SHEET_WIDTH=900用于定义初始图纸页面位置。
此项功能有时非常有用，例如在使用双重显示时。
可用的环境变量如下：set XS_DRAWING_SHEET_POSITION_X=50set XS_DRAWING_SHEET_POSITION_Y=50set XS_DRAWING_SHEET_HEIGHT=600set XS_DRAWING_SHEET_WIDTH=900X 和Y 是从MDI 客户窗口（Tekla Structures 窗口中的暗灰区域）左上角开始测量的图纸视图的左上角坐标。
rem *** Zoom step ratios ----------------------------------------rem set XS_ZOOM_STEP_RATIO=0.25控制当选取一个单点时放大和缩小命令执行缩放的程度。
此变量的默认值为0.25。
增加此值以增大单击的缩放程度。
rem set XS_ZOOM_STEP_RATIO_IN_SCROLL_MODE=0.01rem set XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE=0.05控制使用鼠标滚轮进行缩放时的缩放程度。
在鼠标滚轮模式中滚轮按钮只需滚动即可，而在滚动模式中滚轮按钮需在滚动的同时被按下。
在您每次按下中间鼠标按钮时将激活滚动模式。
您可以使用鼠标滚轮进行缩放，或者使用PgUp 和PgDn 键缩放，后者也许更加容易。
滚动模式的缩放比率通常小于滚轮模式的缩放比率，因此您可以滚动鼠标滚轮进行较大的缩放，然后在与目标足够接近时按下滚轮按钮降低缩放的速度。
rem *** Template editor environments ----------------------------set ASCII_LEGEND_PATH=%XSBIN%set LEGEND_MODEL_PATH=%XS_SYSTEM%set TEXT_Y_SIZE=5设置此变量将影响模板编辑器中字体的大小(set TEXT_Y_SIZE=5)。
set TEXT_X_SIZE=3设置此变量将影响模板编辑器中字体的大小(set TEXT_X_SIZE=3)。
rem set XS_PRINT_REPORT_LINE_WIDTH_PORTRAIT=80用于指定纵向打印报告中每行的字符数。
rem set XS_PRINT_REPORT_LINE_WIDTH_LANDSCAPE=132用于指定横向打印报告中每行的字符数。
rem set XS_PRINT_REPORT_PAGE_HEIGHT_PORTRAIT=62用于指定纵向打印报告中的行数。
rem set XS_PRINT_REPORT_PAGE_HEIGHT_LANDSCAPE=42用于指定横向打印报告中的行数。
