【CN209861953U】一种抽拉出禽笼具【专利】
【CN209739659U】一种抽拉式谷物收纳装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920203490.3(22)申请日 2019.02.15(73)专利权人 厦门金牌厨柜股份有限公司地址 361000 福建省厦门市同安工业集中区同安园集和路190号(72)发明人 张承亮 王怀阳 林炜斌 姜开福 潘孝贞 (74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 李雁翔 张迪(51)Int.Cl.B65D 25/20(2006.01)B65D 43/02(2006.01)A47B 77/00(2006.01)(54)实用新型名称一种抽拉式谷物收纳装置(57)摘要本实用新型提供了一种抽拉式谷物收纳装置，包括收纳柜、悬挂框架、收纳桶、桶盖；所述悬挂框架包括至少一个容置框，所述收纳桶置于所述容置框内；所述容置框的四周具体为限位边框，所述收纳桶靠近所述收纳桶的开口的一端沿所述收纳桶的四周设置有限位件，所述收纳桶沿竖直方向伸入所述容置框，所述限位件与限位边框沿竖直方向限位，使得所述收纳桶悬挂于所述悬挂框；所述悬挂框架的两侧设置有滑动件，所述收纳柜设置有容置腔，所述容置腔的内部设置有滑动座，所述滑动件与所述滑动座滑动连接，所述悬挂框架沿所述滑动件的滑动方向滑进所述容置腔；所述桶盖设置于所述收纳桶的开口处。
应用本技术方案可实现谷物的轻松取放，省时省力。
权利要求书1页 说明书3页 附图4页CN 209739659 U 2019.12.06C N 209739659U权 利 要 求 书1/1页CN 209739659 U1.一种抽拉式谷物收纳装置，其特征在于包括收纳柜、悬挂框架、收纳桶、桶盖；所述悬挂框架包括至少一个容置框，所述收纳桶置于所述容置框内；所述容置框的四周具体为限位边框，所述收纳桶靠近所述收纳桶的开口的一端沿所述收纳桶的四周设置有限位件，所述收纳桶沿竖直方向伸入所述容置框，所述限位件与限位边框沿竖直方向限位，使得所述收纳桶悬挂于所述悬挂框；所述悬挂框架的两侧设置有滑动件，所述收纳柜设置有容置腔，所述容置腔的内部设置有滑动座，所述滑动件与所述滑动座滑动连接，所述悬挂框架沿所述滑动件的滑动方向滑进所述容置腔；所述桶盖设置于所述收纳桶的开口处。
【CN209861916U】一种负压式独立净化笼具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920476776.9(22)申请日 2019.04.10(73)专利权人 苏州新区枫桥净化设备有限公司地址 215129 江苏省苏州市高新区联港路533号(72)发明人 俞晓东 (74)专利代理机构 苏州根号专利代理事务所(普通合伙) 32276代理人 项丽(51)Int.Cl.A01K 1/03(2006.01)A01K 1/00(2006.01)(54)实用新型名称一种负压式独立净化笼具(57)摘要本实用新型公开了一种负压式独立净化笼具，包括笼具，所述笼具的侧壁固定连接有固定板，所述固定板的下端固定连接有抽气笼具内空气的负压风机，所述笼具的内部设置有用于负压风机抽取空气的管道机构，所述笼具的侧壁固定连接有储水箱，所述储水箱的上端设置有注水口，所述注水口上设置有用于闭合的盖子，所述储水箱的侧壁设置有进风口，所述储水箱的侧壁上设置与用于观看水深度的观察机构，所述储水箱的下端设置有用于排水的出水口，所述出水口上设置有控制水流排放的阀门。
本实用新型结构设计合理，通过纵向等间距设置的多个送风管可以全面抽取笼具内的部分空气，且通过水吸收快速流动的空气中的热量，可以达到笼具降温的目的。
权利要求书1页 说明书2页 附图1页CN 209861916 U 2019.12.31C N 209861916U权 利 要 求 书1/1页CN 209861916 U1.一种负压式独立净化笼具，包括笼具（1），其特征在于，所述笼具（1）的侧壁固定连接有固定板（3），所述固定板（3）的下端固定连接有抽气笼具（1）内空气的负压风机（4），所述笼具（1）的内部设置有用于负压风机（4）抽取空气的管道机构，所述笼具（1）的侧壁固定连接有储水箱（15），所述储水箱（15）的上端设置有注水口（17），所述注水口（17）上设置有用于闭合的盖子（16），所述储水箱（15）的侧壁设置有进风口（14），所述储水箱（15）的侧壁上设置与用于观看水深度的观察机构，所述储水箱（15）的下端设置有用于排水的出水口（9），所述出水口（9）上设置有控制水流排放的阀门（10），所述储水箱（15）与笼具（1）的连接处设置有用于空气流入笼具（1）内的出风管（8）。
【CN209868483U】一种调节门阀笼取出器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920569394.0(22)申请日 2019.04.24(73)专利权人 大唐淮北发电厂地址 235002 安徽省淮北市相山区濉溪北路18号大唐淮北发电厂(72)发明人 王远 赵继宽 (74)专利代理机构 北京市广友专利事务所有限责任公司 11237代理人 张仲波(51)Int.Cl.B25B 27/24(2006.01)(54)实用新型名称一种调节门阀笼取出器(57)摘要本实用新型属于调节门阀笼解体技术领域，尤其涉及一种调节门阀笼取出器，包括铁板，所述铁板的底部固定安装有橡胶垫，且铁板的内部螺纹套接有螺杆。
该调节门阀笼取出器，通过设置铁板和螺杆，可以利用类似拉马的原理将阀笼拉出，使得取出阀笼时对阀笼的伤害降到最低，保护了阀笼的完整性并节约检修成本，避免了传统需要两人操作时容易砸伤手指给检修人员带来不必要伤害的问题，从而提高了阀笼取出时的安全性，通过设置固定栓和防滑块，可以在提取阀笼的过程中，对阀笼进行固定，增大了防滑块与阀笼之间的摩擦力，避免了阀笼在受到向上拉力的作用时发生滑动的问题，从而保证了阀笼在螺杆的带动下能够平稳的移动。
权利要求书1页 说明书3页 附图2页CN 209868483 U 2019.12.31C N 209868483U权 利 要 求 书1/1页CN 209868483 U1.一种调节门阀笼取出器，其特征在于：包括铁板(1)，所述铁板(1)的底部固定安装有橡胶垫(2)，且铁板(1)的内部螺纹套接有螺杆(3)，所述螺杆(3)顶端的外部固定套接有旋转扣(4)，且螺杆(3)的底端设置有阀笼(5)，所述螺杆(3)底端的内部螺纹套接有固定栓(6)，所述固定栓(6)的一端固定安装有防滑块(7)，所述铁板(1)的正面开设有通孔(8)。
2.根据权利要求1所述的调节门阀笼取出器，其特征在于：所述橡胶垫(2)的数量为两个，且两个橡胶垫(2)的大小相等，两个所述橡胶垫(2)以铁板(1)的中部为对称中心相互对称。
【CN209609544U】一种禽笼【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920285196.1(22)申请日 2019.03.06(73)专利权人 北京佰牧达科技服务有限公司地址 102488 北京市房山区良乡凯旋大街建设路18号—D2936(72)发明人 李腾 (74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 张雄(51)Int.Cl.A01K 31/00(2006.01)A01K 31/04(2006.01)A01K 39/012(2006.01)A01K 1/00(2006.01)(54)实用新型名称一种禽笼(57)摘要本实用新型属于家禽养殖技术领域，具体涉及一种禽笼，其包括笼体，笼体中部的截面积大于笼体两端的截面积，笼体靠近下端的侧壁上设置有便于家禽进出的开口，开口处设置启闭门，启闭门的一端通过铰接件与开口靠近的底壁的边缘铰接，启闭门远离铰接件的一端通过锁扣件与笼体连接，锁扣件上设置有便于启闭门关闭的结构面；在使用时，养殖人员只需要打开锁扣件，该启闭门的自由端便会受到重力的作用自动的开启，在关闭该启闭门时，锁扣件上的结构面在启闭门上的连接扣会挤压结构面，使门栓向上移动，且当启闭门处于关闭状态时，门栓便会受到重力的作用向下掉落，并与连接扣连接，该笼体以及锁扣件的设置使该禽笼的启闭门开启更加的方便。
权利要求书1页 说明书5页 附图2页CN 209609544 U 2019.11.12C N 209609544U权 利 要 求 书1/1页CN 209609544 U1.一种禽笼，其特征在于：包括笼体，所述笼体中部的截面积大于所述笼体两端的截面积，所述笼体靠近下端的侧壁上设置有便于家禽进出的开口，所述开口处设置有用于开/闭所述开口的启闭门(1)，且所述启闭门(1)的一端通过铰接件与所述开口靠近的底壁的边缘铰接，所述启闭门(1)远离所述铰接件的一端通过锁扣件(2)与所述笼体连接。
【CN209546588U】一种鸡笼上盖的开合装置【专利】
3
CN 209546588 U
说 明 书
2/3 页
会发生生锈，使用寿命较长，制造的成本低廉，易于维修或更换，装置安全性、稳定性和可靠 性高。
附图说明 [0010] 为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例 或现有技术描述中所需要使 用的附图 作简单地介绍 ，显而易见地 ，下面描述中的附图 仅仅 是本实 用新型的 一种实施例 ，对于本领域普通技术人 员来讲 ，在不付出 创造性劳 动的 前提 下，还可以根据这些附图获得其他的附图。 [0011] 图1为本实用新型一种鸡笼上盖的开合装置的结构示意图； [0012] 图2为本实用新型一种鸡笼上盖的开合装置的锁扣结构示意图 [0013] 其中，1、鸡笼上盖；2、开合板安装口；3、开合板；4、安装轴；5、安装扣；6、定位孔；7、 定位块 ；8、锁扣 ；9、锁扣安装孔 ；10、锁扣卡条 ；11、弹簧孔 ；12、弹簧 ；13、弹簧卡口 ；14、加强 肋板。
实用新型内容 [0003] 因此，为了解决上述现有鸡笼上盖的开合装置中存在的问题和不足，本实用新型 的目的在于提供一种鸡笼上盖的开合装置，能够让吊具使用更加灵活且方便更换和调整吊 链，实现对大型部件进行吊装，提高装置整体安装强度和工作强度，能够在起吊重物时实时 监控装置的承重能力，保证装置工作的安全性、稳定性和保证操作人员的安全，提高生产和 工作效率。 [0004] 为达到上述目的，本实用新型提供一种鸡笼上盖的开合装置，包括鸡笼上盖、开合 板安装口、开合板、安装轴、安装扣、定位孔、定位块、锁扣、锁扣安装孔、锁扣卡条、弹簧孔、 弹簧、弹簧卡口 、加强肋板 ；所述鸡笼上盖开设有所述开合板安装口 ，所述开合板安装口 顶 部设置有所述安装轴，所述开合板上设置有与所述安装轴相配合的所述安装扣，所述开合 板安装口底部还设置有所述定位孔，所述开合板上设置有与所述定位孔相配合的所述定位 块 ，所述开合板通过所述安装扣和所述定位块安装定位在所述开合板安装口中 ，所述开合 板安装口底部还设置有所述锁扣卡条，所述开合板底部设置有与所述锁扣相配合的所述锁 扣安装孔和与所述弹簧相配合的所述弹簧卡口 ，所述锁扣中间设置有所述弹簧孔 ，所述锁 扣通过所述弹簧定位安装到所述锁扣安装孔中。 [0005] 优选的，所述鸡笼上盖和所述开合板上开设有若干通风孔，能够有效进行通风换 气，保证运输过程中鸡的存活率。 [0006] 优选的，所述开合板上设置有所述加强肋板，能够加强鸡笼和开合装置的牢固性 和抗压能力，保证装置工作和运输过程中的安全性和稳定性。 [0007] 优选的，所述开合板在所述安装扣处设置有插片安装孔，能够通过安装插片加强 所述安装扣的安装强度，有效防止所述安装扣脱离所述安装轴，加强装置的稳定性和可靠 性。 [0008] 优选的，所述锁扣在抬手位置设置有防滑卡槽，能够在操作时进行有效防滑，保证 操作的连续性和有效性。 [0009] 本实用新型产生的有益效果为：能够在鸡笼开合时使用起来更加灵活且方便、比 较轻巧 ，装置简单易操作 ，操作连续性强 ，能 够大大节省操作时间 和提高工作效率 ，装置不

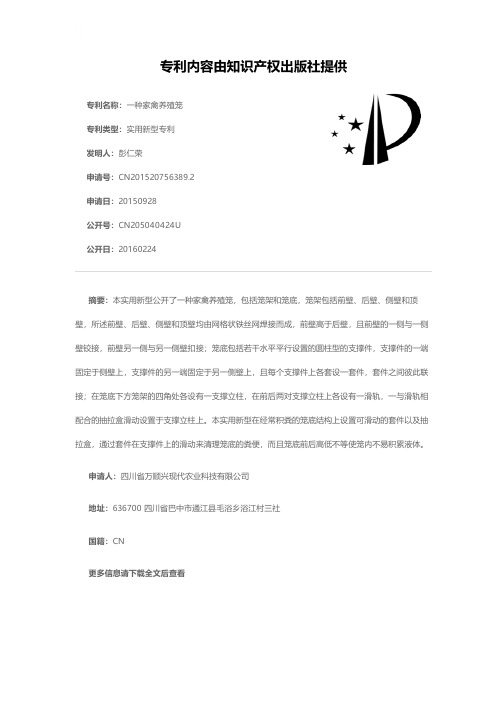

一种家禽养殖笼[实用新型专利]
![一种家禽养殖笼[实用新型专利]](https://img.taocdn.com/s3/m/8f6e4bc0647d27284a7351c8.png)
专利名称：一种家禽养殖笼专利类型：实用新型专利
发明人：彭仁荣
申请号：CN201520756389.2申请日：20150928
公开号：CN205040424U
公开日：
20160224
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种家禽养殖笼，包括笼架和笼底，笼架包括前壁、后壁、侧壁和顶壁，所述前壁、后壁、侧壁和顶壁均由网格状铁丝网焊接而成，前壁高于后壁，且前壁的一侧与一侧壁铰接，前壁另一侧与另一侧壁扣接；笼底包括若干水平平行设置的圆柱型的支撑件，支撑件的一端固定于侧壁上，支撑件的另一端固定于另一侧壁上，且每个支撑件上各套设一套件，套件之间彼此联接；在笼底下方笼架的四角处各设有一支撑立柱，在前后两对支撑立柱上各设有一滑轨，一与滑轨相配合的抽拉盒滑动设置于支撑立柱上。
本实用新型在经常积粪的笼底结构上设置可滑动的套件以及抽拉盒，通过套件在支撑件上的滑动来清理笼底的粪便，而且笼底前后高低不等使笼内不易积累液体。
申请人：四川省万顺兴现代农业科技有限公司
地址：636700 四川省巴中市通江县毛浴乡浴江村三社
国籍：CN
更多信息请下载全文后查看。
【CN109997726A】将家禽移出笼舍的装置、笼舍及其方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910393341.2(22)申请日 2019.05.13(71)申请人 天津宝一饲养设备有限公司地址 300300 天津市东丽区津塘公路四号桥(72)发明人 金俊锡 (74)专利代理机构 天津市鼎和专利商标代理有限公司 12101代理人 王超(51)Int.Cl.A01K 31/00(2006.01)(54)发明名称将家禽移出笼舍的装置、笼舍及其方法(57)摘要本发明属于禽类的房舍技术领域，尤其涉及将家禽移出笼舍的装置、笼舍及其方法，所述将家禽移出笼舍的装置被设置在笼舍内，所述笼舍内设有侧网，所述将家禽移出笼舍的装置包括底网和底部支架，所述底网一端位于所述底部支架的上方，且固定在所述侧网上，所述底网的另一端绕过所述底部支架边缘后与底网拉紧装置固定，所述底部支架被驱动装置驱动做水平运动。
本发明提供一种使家禽不会挤在一起，避免了家禽因水平移动式底网而受伤的将家禽移出笼舍的装置、笼舍及其方法。
权利要求书2页 说明书7页 附图14页CN 109997726 A 2019.07.12C N 109997726A权 利 要 求 书1/2页CN 109997726 A1.将家禽移出笼舍的装置，其特征在于：所述将家禽移出笼舍的装置被设置在笼舍内，所述笼舍内设有侧网，所述将家禽移出笼舍的装置包括底网和底部支架，所述底网一端位于所述底部支架的上方，且固定在所述侧网上，所述底网的另一端绕过所述底部支架边缘后与底网拉紧装置固定，所述底部支架被驱动装置驱动做水平运动。
2.根据权利要求1所述的将家禽移出笼舍的装置，其特征在于：所述底网拉紧装置包括固定轴，所述底网的另一端与固定轴固定，所述固定轴的两端架在所述笼舍的立柱上，所述固定轴在与所述立柱接触的位置设有螺纹，所述螺纹处安装有螺母。
3.根据权利要求1所述的将家禽移出笼舍的装置，其特征在于：所述底网拉紧装置包括滑轮和绕线轮，所述滑轮被安装在底部支架上，所述绕线轮被安装在所述笼舍的立柱上，所述底网的另一端与钢丝绳固定，所述钢丝绳绕过所述滑轮后折回，并缠绕在所述绕线轮上。
【CN209688199U】一种厨房抽拉龙头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920501139.2(22)申请日 2019.04.13(73)专利权人 温州市欧德宝洁具有限公司地址 325000 浙江省温州市温州经济技术开发区海城街道工贸南路68号(72)发明人 张军 (74)专利代理机构 温州匠心专利代理事务所(特殊普通合伙) 33279代理人 姜莹(51)Int.Cl.F16K 27/00(2006.01)F16K 49/00(2006.01)(54)实用新型名称一种厨房抽拉龙头(57)摘要本实用新型提出了一种厨房抽拉龙头，包括固定于水槽上的座体，所述座体上设有冷热水阀芯，所述座体中部设有垂直开设的通孔，所述座体顶部设有可升降的龙头体，所述通孔上端旋有滑套，所述龙头体下方设有穿过滑套并与滑套滑动及转动配合的升降管，所述滑套内圆柱壁两端均设有内沟槽，所述内沟槽内设有与升降管外壁过盈配合的密封圈，所述升降管底部设有阻挡环，所述阻挡环与滑套之间的升降管上还套有缓冲件。
本实用新型具有可根据需要调节升降高度，调节手感顺滑细腻的优点。
权利要求书1页 说明书4页 附图4页CN 209688199 U 2019.11.26C N 209688199U权 利 要 求 书1/1页CN 209688199 U1.一种厨房抽拉龙头，包括固定于水槽上的座体，所述座体上设有冷热水阀芯，所述座体中部设有垂直开设的通孔，所述座体顶部设有可升降的龙头体，其特征在于：所述通孔上端旋有滑套，所述龙头体下方设有穿过滑套并与滑套滑动及转动配合的升降管，所述滑套内圆柱壁两端均设有内沟槽，所述内沟槽内设有与升降管外壁过盈配合的密封圈，所述升降管底部设有阻挡环，所述阻挡环与滑套之间的升降管上还套有缓冲件。
2.根据权利要求1所述的一种厨房抽拉龙头，其特征在于：所述滑套侧壁设有用于往滑套内壁注射阻尼脂的注脂口，所述注脂口上设有堵头，所述滑套内壁与位于滑套内壁位置处的升降管外壁之间填充有阻尼脂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920368068.3
(22)申请日 2019.03.21
(73)专利权人 日照方圆笼具有限公司
地址 276826 山东省日照市丹阳路北段日
照方圆笼具有限公司
(72)发明人 范永刚 厉凯召
(74)专利代理机构 济南克雷姆专利代理事务所
(普通合伙) 37279
代理人 张祥明
(51)Int.Cl.
A01K 31/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种抽拉出禽笼具
(57)摘要
本实用新型公开了一种抽拉出禽笼具，包括
笼具构架，所述笼具构架上设置至少一层网床，
所述网床包括底网、底网左右两侧均设有侧网，
底网前后两侧均设有护网，所述底网的下方设有
粪带以及驱动该粪带转动的驱动电机，所述笼具
构架的前后两侧还设有两条滑轨，所述底网的前
后两端与所述滑轨相配合，在抽拉作用下，所述
底网沿所述两条滑轨左右移动，所述底网与粪带
之间具有容纳禽类穿过的空间。
本实用新型的有
益效果是：出禽时采用抽拉底网模式，底网两侧
有两条滑轨，出禽过程更为方便快捷，省时省力。
笼具安装过程中节省安装时间，提高安装工程进
度。
底网可以抽拉，方便维护，方便养殖过程中笼
具清洗以及消毒防疫。
权利要求书1页 说明书3页 附图1页CN 209861953 U 2019.12.31
C N 209861953
U
权 利 要 求 书1/1页CN 209861953 U
1.一种抽拉出禽笼具，包括笼具构架，所述笼具构架上设置至少一层网床，所述网床包括底网、底网左右两侧均设有侧网，底网前后两侧均设有护网，所述底网的下方设有粪带以及驱动该粪带转动的驱动电机，其特征在于，所述笼具构架的前后两侧还设有两条滑轨，所述底网的前后两端与所述滑轨相配合，在抽拉作用下，所述底网沿所述两条滑轨左右移动，所述底网与粪带之间具有容纳禽类穿过的空间。
2.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述底网的前后两端设有滑块，所述滑块与滑轨滑动配合。
3.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述底网的前后两侧靠近滑轨的下方均设有定位销。
4.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述网床内设有至少一个与所述侧网平行的隔网，所述隔网将所述网床分隔成至少两个隔断。
5.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述网床上还设有饮水系统。
6.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述底网还连接有驱动该底网左右沿所述滑轨左右移动的底网驱动电机。
7.根据权利要求1所述的抽拉出禽笼具，其特征在于，所述护网上边沿与笼具构架之间具有间距。
2。
