TD-SCDMA系统中的扰码相关性分析

TD-SCDMA系统中的扰码相关性分析作者：罗建迪杨健彭陈发来源：《移动通信》2010年第16期【摘要】文章在介绍复合码组成的基础上,分析了复合码的相关性,给出了现网中复合码使用概率的估算方法,并对相邻小区之间的时延差特性进行了测试;根据复合码相关性函数、复合码使用概率和小区时延差分段占比,计算两个小区之间的扰码相关系数,以此来判断小区间扰码规划的合理性。

【关键词】TD-SCDMA扰码相关性扩频码复合码时延差1 引言TD-SCDMA系统中主要使用的码有扩频码、扰码、midamble码、导频码(下行同步码SYC_DL、上行同步码SYC_UL),每种码在实际的通信过程中有不同的作用。

TD-SCDMA系统共有32个码组,一个SYC_DL惟一标识一个基站和一个码组;每个码组包含8个SYC_UL、4个扰码和4个基本midamble码,其中扰码和基本midamble码存在一一对应的关系。

TD-SCDMA系统扰码采用的是位长16码片的短码,总共只有128个扰码序列,这128个基本扰码按编号顺序分为32个组,每组4个。

TD-SCDMA系统中的扰码具有数量少、码片短、不同步码相关性差等特点,这些特点在很大程度上增加了系统扰码分配的难度。

TD-SCDMA系统扰码规划应使得有干扰关系的两个小区扰码相关性最小,如何快速有效地进行TD-SCDMA扰码规划是网络建设与优化中必须面对的重要问题。

小区间干扰主要考虑由扩频码与扰码组成的复合码。

扩频码按照不同的扩频因子对数据进行扩频,为了保证在同一时隙上不同扩频因子的扩频码是正交的,要求扩频码为正交码。

短码不具有随机性,复合码之间的相关性是不完全一致的,小区扰码规划与复合码间的相关性以及复合码的使用情况密切相关。

关于复合码分组的讨论已经比较完善,但如何根据复合码来进行小区扰码规划尚没有一个参考标准。

本文将就此展开论述,提出用扰码间相关性标准来指导小区扰码规划的思路。

2 复合码分析2.1 复合码组成TD-SCDMA系统中扩频调制主要分为扩频和加扰两步。

8.UMTS初级培训教材-WCDMA小区扰码规划指导书

UMTS网规网优初级教材小区扰码规划原理与应用WCDMA小区扰码规划原理与应用摘要本文介绍了WCDMA的小区扰码规划原理和设置原则，并详细讲解了使用Aircom 完成小区扰码规划的步骤。

关键词WCDMA、主扰码、复用距离、设置原则目录修改记录......................................................................................................... 错误！未定义书签。

关键词.. (2)1项目背景 (4)2 WCDMA小区扰码 (4)3 小区扰码在终端网络搜索中的应用 (5)4 扰码规划原理 (6)5 基于簇的扰码复用方法 (7)6 扰码设置原则 (8)7 扰码规划操作指导 (9)8 参考文献 (15)1项目背景小区扰码规划是WCDMA无线网络规划的重要组成部分，迄今为止，这部分工作尚未开展。

由于WCDMA商用建网迫在眉睫，各地预规划也纷纷提出了扰码规划的需求，因此有必要立即展开WCDMA小区扰码规划研究。

本指导书意在帮助WCDMA网络规划人员了解小区扰码的构成，扰码规划的原理和方法，并指导规划人员使用Aircom提供的扰码规划工具轻松完成小区扰码的规划。

2WCDMA小区扰码WCDMA系统采用码分多址技术，不同基站或同一基站的不同扇区之间通过扰码来区分。

【1】下行链路扰码序列的长度为38400码片，一共有218－1＝262143个扰码序列，但系统只使用编号为n＝0,…,24575的部分扰码序列。

这24576个扰码序列分为三部分：k=0,1,2,…8191 对应的是8192个普通扰码，用于正常模式；k+8192，k=0,1,2,…8191 是在压缩模式下当n<SF/2时所使用的可替代扰码,称为左辅扰码，共有8192个；k+16384, k=0,1,2,…8191是在压缩模式下当n>=SF/2时所使用的可替代扰码,称为右辅扰码，共有8192个；其中：n 是信道化码C ch,SF,n中所对应的n值。

WCDMA的扩频通信技术

主扰码0 从扰码1
集0 下行扰码集1
…
从扰码15
…
集511
主扰码 511×16 从扰码 511×16＋1 …
每集分为1个主扰码， 15个从扰码
8192个扰码
512集
从扰码 511×16＋15
目前系统主要采用主扰码
OVSF CODE和GOLD CODE的应用举例
假设：两个扇区，扰码分别为：Cs.i(t)；Cs.j(t) 每个扇区各有两个信道通话:s1a(t)， s1b(t)； s2a(t)，s2b(t)
Gold序列产生
m-sequence的互相关性没有太强的规律，只有一些特殊的码组之间有一定的规律性。我们把这些码叫“优选对”（Preferred Pair）
优选对是指一对相同长度的m-sequence相互之间的互相关值只有三个取值
-1 -[2(n+1)/2+1] 和 2(n+1)/2-1 -[2(n+2)/2+1] 和 2(n+2)/2-1
保密性高低发射功率易于实现大容量多址通信占用频带宽
Q&R
1,加扰后的码片的速率？
答：扩频后WCDMA码片速率为3.84Mchips/S,加扰后码片速率不变 2，上行扰码作用确认？答：在上行链路中(移动台到基站)，每个移动台向基站发射自己的信息，信息由每个移动台自己处理，首先经过扩频，然后加扰。对于不同用户，如果是相同的服务类型，则可以选择相同的扩频码。扰码角度看，在上行方向是移动台的ID，对每个移动台会有一个扰码来对应。 3，上行和下行对于扰码和扩频码的分配？答：DL方向，扩频码是由RNC根据业务类型动态分配的，扰码是由OMC来确定的，UMTS系统需进行码字管理，确定后由OMC来静态管理。 UL方向，扩频码由RNC半静态方式分配，对相同业务速率,扩频吗是唯一的。扰码是RNC根据用户每一次的RRC连接建立请求动态分配的。

无线通讯中的15个速率相关的概念介绍

无线通讯中的15个速率相关的概念介绍
1.传输速率：指数据在传输介质上的传输速度，通常以比特率或字节率表示。

2. 带宽：指通信信道的最大数据传输速率，通常以比特每秒（bps）表示。

3. 调制方式：指在传输数据时，将数字信号转化为模拟信号的
方法，如频移键控（FSK）、相位键控（PSK）等。

4. 码率：指每秒钟传输的比特数量，通常以波特率（Baud rate）表示。

5. 信道编码率：指在数字通信中，将原始数据编码为更复杂的
码字的速率。

6. 线性编码：指将原始数据线性组合成码字的编码方式，如差
分编码、曼彻斯特编码等。

7. 非线性编码：指将原始数据非线性地组合成码字的编码方式，如扰码、Turbo编码等。

8. 信噪比：指信号与噪声的比值，通常用分贝（dB）表示。

9. 失真：指传输过程中信号失真的程度，包括幅度失真、相位
失真等。

10. 自适应调制：指根据信道质量自动调整调制方式的技术。

11. 自适应调制编码：指根据信道质量自动调整调制方式和编码方式的技术。

12. 多天线技术：指通过使用多个天线来提高通信性能的技术，
如MIMO技术。

13. 频带：指信道传输的频率范围，常见的频带有2.4GHz和5GHz。

14. 路径损耗：指信号在传播过程中因信号衰减和散射而损失的信号功率。

15. 多径效应：指信号在传播过程中因反射、绕射等原因导致多条信号路径，使信号产生干扰和衰减的现象。

3G的三种制式编码方式

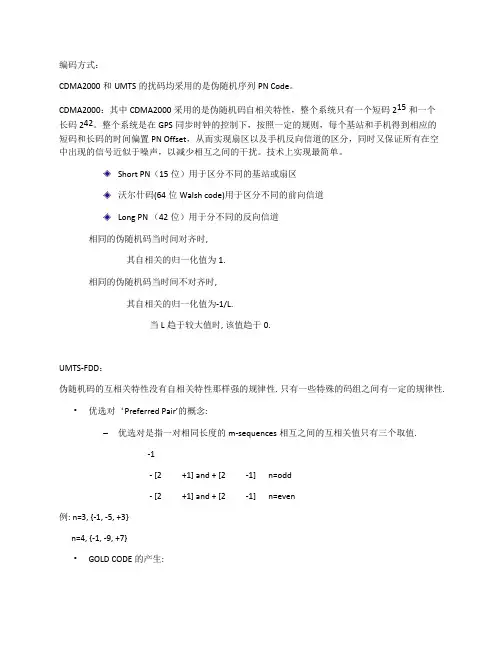

编码方式：CDMA2000和UMTS的扰码均采用的是伪随机序列PN Code。
