VoLTE常用配置说明

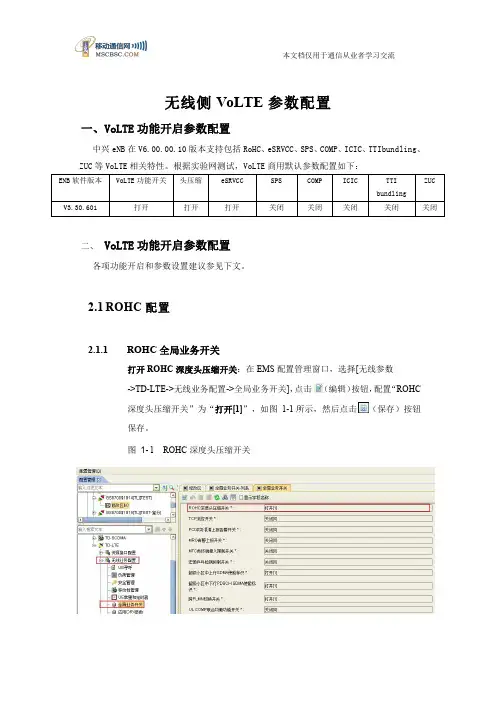

无线侧VoLTE参数配置
无线侧VoLTE参数配置一、VoLTE功能开启参数配置中兴eNB在V6.00.00.10版本支持包括RoHC、eSRVCC、SPS、COMP、ICIC、TTIbundling、ZUC等VoLTE相关特性。
根据实验网测试，VoLTE商用默认参数配置如下：ZUC ENB软件版本VoLTE功能开关头压缩eSRVCC SPS COMP ICIC TTIbundlingV3.30.601打开打开打开关闭关闭关闭关闭关闭二、VoLTE功能开启参数配置各项功能开启和参数设置建议参见下文。
2.1ROHC配置2.1.1ROHC全局业务开关打开ROHC深度头压缩开关：在EMS配置管理窗口，选择[无线参数->TD-LTE->无线业务配置->全局业务开关]，点击（编辑）按钮，配置“ROHC深度头压缩开关”为“打开[1]”，如图1-1所示，然后点击（保存）按钮保存。
图1-1ROHC深度头压缩开关2.1.2ROHC Profile格式配置ROHC Profile格式：在EMS配置管理界面，选择[无线参数->TD-LTE->无线业务配置->应用PDCP参数]，点击（编辑）按钮，按要求配置需要的业务类型QCI编号（语音QCI=1、视频QCI=2）对应的是否支持ROHC格式[Profile0x0001、Profile0x0002、Profile0x0004、Profile0x0006]为“是[1]”，如图1-2、图1-3所示，然后点击（保存）按钮保存。
其中，参数“PDCP ROHC支持的最大上行CID”，指的是PDCP ROHC打开后的支持最大UE上下文ID（CID），用于指示ENB或UE在压缩解压缩时所用上下文，Maximum CID限制CID最大可取范围，在接入前配置，默认值为15。
图1-2QCI=1时，开启格式“Profile0x0001”压缩图1-3QCI=2时，开启格式“Profile0x0001”压缩2.2RLC配置RLC配置：在EMS配置管理窗口，选择[Qos配置->Qos业务类型]，点击（编辑）按钮，针对QCI=1与QCI=2的承载，修改为“非确认模式”模式，如图1-4所示，然后点击（保存）按钮保存。
中国移动VoLTE设备关键参数配置手册-上海贝尔分册v2.0-MGCF单网元
中国移动V oLTE设备关键参数配置手册中国移动VoLTE设备关键参数配置手册上海贝尔分册（V2.0）中国移动集团公司（2014年7月）目录1.1MGCF关键参数配置 (2)1.1.1定时器 (2)1.1.1.1配置项序号：MGCF01 (2)1.1.1.2配置项序号：MGCF02 (2)1.1.1.3配置项序号：MGCF03 (3)1.1.1.4配置项序号：MGCF04 (3)1.1.1.5配置项序号：MGCF05 (4)1.1.1.6配置项序号：MGCF06 (4)1.1.2编解码 (5)1.1.2.1配置项序号：MGCF07 (5)1.1.2.2配置项序号：MGCF08 (5)1.1.3容灾 (6)1.1.3.1配置项序号：MGCF09 (6)1.1.3.2配置项序号：MGCF10 (6)1.1.3.3配置项序号：MGCF11 (7)1.1.3.4配置项序号：MGCF12 (7)1.1.3.5配置项序号：MGCF13 (8)1.1.4其他参数 (8)1.1.4.1配置项序号：MGCF14 (8)1.1.4.2配置项序号：MGCF15 (9)1.1.4.3配置项序号：MGCF16 (9)1.1.4.4配置项序号：MGCF17 (10)1.1.4.5配置项序号：MGCF18 (10)1.1.4.6配置项序号：MGCF19 (10)1.1.4.7配置项序号：MGCF20 (11)1.1.4.8配置项序号：MGCF21 (11)1.1.5地址信息 (12)1.1.5.1配置项序号：MGCF22 (12)1.1.5.2配置项序号：MGCF23 (12)1.1MGCF关键参数配置1.1.1定时器1.1.1.1 配置项序号：MGCF01配置项名称最大通话时长开关参数功能描述是否启动最大通话时长定时器。
参数默认值NULL参数建议值关闭配置方法创建最大通话时长配置文件（本例中为2小时即释放呼叫）：ENT-PRFL-FRAUDTRAP::TRAPPRFL1:::DURATION=2-HR,RLSCALL=Y;打开最大通话时长开关：ED-SWITCH-CFG:::::FRAUDTRAPPRFL=TRAPPRFL1;注：默认情况下上述配置均为NULL，即不启用防止超长话单功能。
VOLTE后台参数指导(DOC)
无线侧VoLTE参数配置一、V oLTE功能开启参数配置中兴eNB在V6.00.00.10版本支持包括RoHC、eSRVCC、SPS、COMP、ICIC、TTIbundling、ZUC等VoLTE相关特性。
根据实验网测试，VoLTE商用默认参数配置如下：二、V oLTE功能开启参数配置各项功能开启和参数设置建议参见下文。
2.1ROHC配置2.1.1ROHC全局业务开关打开ROHC深度头压缩开关：在EMS配置管理窗口，选择[无线参数->TD-LTE->无线业务配置->全局业务开关]，点击（编辑）按钮，配置“ROHC深度头压缩开关”为“打开[1]”，如图1-1所示，然后点击（保存）按钮保存。
图1-1ROHC深度头压缩开关2.1.2ROHC Profile格式配置ROHC Profile格式：在EMS配置管理界面，选择[无线参数->TD-LTE->无线业务配置->应用PDCP参数]，点击（编辑）按钮，按要求配置需要的业务类型QCI编号（语音QCI=1、视频QCI=2）对应的是否支持ROHC格式[Profile0x0001、Profile0x0002、Profile0x0004、Profile0x0006]为“是[1]”，如图1-2、图1-3所示，然后点击（保存）按钮保存。
其中，参数“PDCP ROHC支持的最大上行CID”，指的是PDCP ROHC打开后的支持最大UE上下文ID （CID），用于指示ENB或UE在压缩解压缩时所用上下文，Maximum CID限制CID最大可取范围，在接入前配置，默认值为15。
图1-2 QCI=1时，开启格式“Profile0x0001”压缩图1-3 QCI=2时，开启格式“Profile0x0001”压缩2.2RLC配置RLC配置：在EMS配置管理窗口，选择[Qos配置->Qos业务类型]，点击（编辑）按钮，针对QCI=1与QCI=2的承载，修改为“非确认模式”模式，如图1-4所示，然后点击（保存）按钮保存。
VOLTE指标及信令流程
VOLTE指标及信令流程VOLTE（Voice over LTE）是一种支持语音服务的LTE网络技术。
它通过使用IP数据传输的方式，在现有的LTE网络上实现高质量、高效率的语音通信。
在VOLTE中，语音数据被转换成IP数据包，通过LTE网络传输，并在终端设备上进行重构和还原，从而实现语音通信。
首先，语音质量是衡量VOLTE性能的重要指标之一、它通常由语音抖动和语音丢包率来衡量。
语音抖动是指语音信号在传输过程中出现的时延变化，造成语音的断续或卡顿的现象。
语音丢包率是指在传输过程中语音数据包的丢失情况。
这些因素都会影响到语音的清晰度和连续性，因此需要保证在VOLTE网络中的语音质量能够达到用户的要求。
其次，语音呼叫建立时间也是衡量VOLTE性能的重要指标之一、它包括从拨号到语音呼叫建立的时延，可以体现出VOLTE网络的响应速度和效率。
较短的呼叫建立时间可以为用户提供更好的体验，因此，减少建立时间是提高VOLTE网络性能的一个重要目标。
此外，VOLTE的容量指标也是衡量其性能的重要指标之一、容量指标主要包括语音接入密度和网络拥塞等方面。
语音接入密度是指在一定时间和空间范围内，能够同时支持的语音呼叫数量。
高容量的网络可以支持更多的用户同时进行语音通信，提高网络利用率。
网络拥塞是指当网络负荷过大时，出现的通信资源短缺和性能下降的现象。
减少网络拥塞可以提高VOLTE网络的可靠性和稳定性。
对于VOLTE的信令流程，主要包括以下几个步骤：1. User Equipment (UE) 发送SIP INVITE信令请求进行呼叫发起；2. Access Network (AN) 接收到呼叫请求后，将其转发给VoLTE控制器（VoLTE Controller）；4.IMS检查呼叫请求的合法性，并根据呼叫目标的IP地址查询对应的终端设备；5.IMS发送SIPINVITE信令请求到目标终端设备；6.目标终端设备接收到SIPINVITE信令后，发送SIP200OK信令表示呼叫已接受；7.IMS收到200OK信令后，通知VoLTE控制器，VoLTE控制器进一步通知AN和UE，呼叫已建立；8.语音数据经过LTE网络传输，被转换成IP数据包在终端设备上进行重构和还原，完成语音通信。

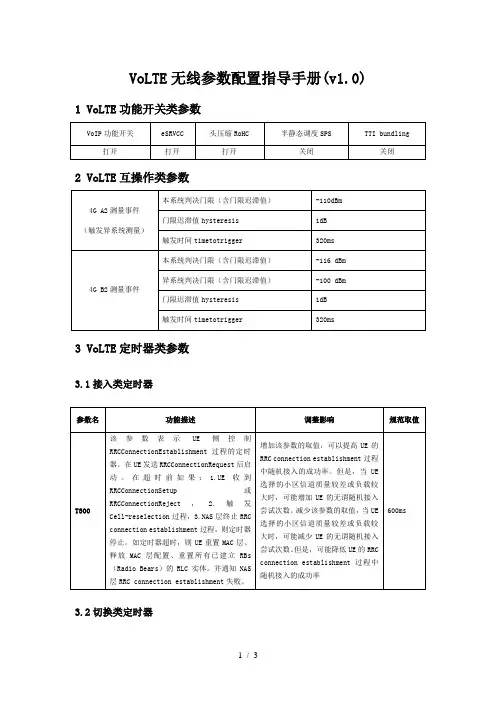

VoLTE参数及配置手册
触发时间timetotrigger
320ms
4G B2测量事件
本系统判决门限（含门限迟滞值）
-116dBm
异系统判决门限（含门限迟滞值）
-100 dBm
门限迟滞值hysteresis
1dB
触发时间timetotrigger
320ms
3VoLTE定时器类参数
3.1接入类定时器
参数名
功能描述
调整影响
600ms
3.2切换类定时器
参数名
功能描述
调整影响
规范取值
T304 For Intra-Lte
在“E-UTRAN内切换”和“切换入E-UTRAN的系统间切换”的情况下，UE在收到带有“mobilityControlInfo”的RRC连接重配置消息时启动定时器，在完成新小区的随机接入后停止定时器；定时器超时后UE需恢复原小区配置并发起RRC重建请求。
规范取值
T300
该参数表示UE侧控制RRCConnectionEstablishment过程的定时器。在UE发送RRCConnectionRequest后启动。在超时前如果：1.UE收到RRCConnectionSetup或 RRCConnectionReject，2.触发Cell-reselection过程，3.NAS层终止RRC connection establishment过程，则定时器停止。如定时器超时，则UE重置MAC层、释放MAC层配置、重置所有已建立RBs（Radio Bears）的RLC实体。并通知NAS层RRC connection establishment失败。
增加该参数的取值，可以提高UE的RRC connection establishment过程中随机接入的成功率。但是，当UE选择的小区信道质量较差或负载较大时，可能增加UE的无谓随机接入尝试次数。减少该参数的取值，当UE选择的小区信道质量较差或负载较大时，可能减少UE的无谓随机接入尝试次数。但是，可能降低UE的RRC connection establishment过程中随机接入的成功率
Volte常见指标定义
RRC-->RRC Connection Reconfiguration Complete时延
第一个上行语音包
求次数】*100%
测试里程 * 100%
报表指标说明（点击加号展开）
KPI汇总
主叫呼叫次数（语音总） 主叫接通次数（语音总） 主叫掉话次数（语音总） 被叫掉话次数（语音总） 呼叫成功率（语音总） 接通率（语音总） 掉话率（语音总） 主叫呼叫次数（VoLTE） 主叫接通次数（VoLTE） 主叫掉话次数（VoLTE） 被叫掉话次数（VoLTE） 呼叫成功率（VoLTE） 接通率（VoLTE） 掉话率（VoLTE） 主叫呼叫次数（传统CS域） 主叫接通次数（传统CS域） 主叫掉话次数（传统CS域） 被叫掉话次数（传统CS域） 呼叫成功率（传统CS域） 接通率（传统CS域） 掉话率（传统CS域） 主（被）叫起呼时间 主（被）叫结束时间 呼叫类型 起呼网络 呼叫结果 呼叫结束情况 振铃时长 呼叫建立时延(s) 通话时长 POLQA PESQ IMS注册成功率 IMS注册时延(s) VoLTE呼叫尝试次数 VoLTE呼叫成功次数 VoLTE掉话次数 VoLTE语音建立成功率 VoLTE掉话率 所有语音类型下主叫Call Attempt次数 所有语音类型下主叫Call Establish次数 所有语音类型下主叫Call Drop次数 所有语音类型下被叫Call Drop次数 所有语音类型下接通率*（1-掉话率） 所有语音类型下主叫接通次数/主叫试呼次数 所有语音类型下【主被叫掉话次数总和】/【主叫接通次数总和*2】 VoLTE下主叫Call Attempt次数 VoLTE下主叫Call Establish次数 VoLTE下主叫Call Drop次数 VoLTE下被叫Call Drop次数 VoLTE下接通率*（1-掉话率） VoLTE下主叫接通次数/主叫试呼次数 VoLTE下【主被叫掉话次数总和】/【主叫接通次数总和*2】 传统CS域下主叫Call Attempt次数 传统CS域下主叫Call Establish次数 传统CS域下主叫Call Drop次数 传统CS域下被叫Call Drop次数 传统CS域下接通率*（1-掉话率） 传统CS域下主叫接通次数/主叫试呼次数 传统CS域下【主被叫掉话次数总和】/【主叫接通次数总和*2】 主被叫联合分析 Outgoing（Incoming）Call Attempt 时间 Outgoing （Incoming）Call End 时间 传统语音，CSFB或者VoLTE 起呼网络类型 呼叫结果 失败原因 Attempt到Alerting时延 如果没有Alerting，为Attempt到Connect时延，如果有Alerting则等于振铃时延 起呼事件到结束事件时延 POLQA SWB Score PESQ Score VoLTE统计指标 【LTE SIP Register Success】/【LTE SIP Register Request】*100% SIP注册请求至SIP注册成功的时延 VoLTE方式呼叫请求的次数 VoLTE方式呼叫成功的次数 VoLTE掉话的次数 【主叫（被叫）语音建立成功的次数】/【主叫（被叫）语音呼叫尝试的次数】 【主叫（被叫）语音掉话的次数】/【主叫（被叫）语音呼叫成功的次数】
VOlTE指标设定（华为网管各种命令）
VOlTE指标设定（华为网管各种命令）参数：子功能配置参数名EutranVoipSupportSwitchVoLTE基本功能MOD ENODEBGeranSrvccSwitch系统间移动性（SRVCC）MOD ENODEBMOD INTERR UtranHoCfg=SRVCCMOD STANDA InterRatPolicyCfgGroupIdMOD STANDA InterRatPolicyCfgGroupIdInterRatHoA1ThdRsrp、InterRatHoA2ThdRsrpADD INTERRAMOD INTERRATHOGERANGROUP: LocalCellId=xxx, InterRatHoGeranGroupId=0MOD CNOPERGeranA2ThdRsrpOffsetInterRatHoGeranGroupId、InterRatHoCommGroupIdMOD CELLST， InteMOD CELLST QciPriorityForHoMOD CELLST QciPriorityForHoRLC/PDCP MOD STANDA RlcPdcpParaGroupIdMOD STANDA RlcPdcpParaGroupIdMOD RLCPDC DiscardTimerMOD RLCPDC PdcpSnSize、UlRlcSnSize、DlRlcSnSize下行VoIP基于TBS的MCS选择MOD CELLAL VoipTbsBasedMcsSelSwitchCQI变步长调整MOD CELLAL StepVarySwitchRohcSwitch、HighestMode、Profile0x0003、Profile0x0004 ROHC MOD PDCPRODRX MOD DRXPAR EnterDrxSwitchMOD CELLST DrxParaGroupIdMOD CELLST DrxParaGroupId完整参数名现网值EUTRAN支持VoIP能力开关ONGERAN SRVCC切换方式开关0UTRAN SRVCC开关1异系统切换策略配置组ID2异系统切换策略配置组ID0异系统A1 RSRP触发门限、异系统A2 RSRP触发门限pId=0, InterRatHoGeranB1Hyst=2, InterRatHoGeranB1Thd=-100,InterRatHoGeranB1TimeT oTrig=640ms;GERAN A2 RSRP门限偏置-100异系统GERAN切换参数组ID、异系统切换公共参数组ID0、0 切换配置QCI优先级2切换配置QCI优先级1RLC PDCP参数组ID4RLC PDCP参数组ID0PDCP层丢弃定时器150msUM模式PDCP序列号长度、上行UM模式RLC序列号长度、下行UM模式RLC序列号长度7、5、5VoIP基于TBS的MCS选择开关0自适应变步长算法开关0RohcSwitch、HighestMode、Profile0x0003、Profile0x0004OFF、U_Mode、1、1该参数指定某参数组ID的承载是否支持DRX特性ONDRX参数组ID1DRX参数组ID建议值含义ON该参数表示EUTRAN是否支持VoIP业务，用于VoIP业务的建立、切入、准入、重建过程的判断1当GERAN SRVCC切换方式开关为ON时，表示GERAN支持SRVCC能力0开闭向UTRAN SRVCC3该QCI所对应的异系统切换策略0该QCI所对应的异系统切换策略-110、-115新增一个InterRatHoCommGroupId=1，A1、A2门限分别为-110、-115与现网保持一致，无需修改0必须下发向GERAN的A2门限0、1QCI1使用异系统切换公共参数组ID=1的参数组1该参数表示QCI优先级，对每个标准QCI配置切换算法使用的优先级，数字越大表明优先级越低。
如何开通volte功能
如何开通volte功能VoLTE（Voice over LTE）是一种通过LTE（Long Term Evolution）网络进行语音通话的技术。
开通VoLTE功能，可以实现更高质量的语音通话，同时允许同时进行语音和数据传输，提高了手机通信的便利性。
下面我将向大家介绍一下如何开通VoLTE功能。
首先，要开通VoLTE功能，需要确保手机和运营商都支持VoLTE。
目前，绝大多数的智能手机都支持VoLTE功能，而运营商也正在逐步推广VoLTE技术。
您可以通过查看手机的说明书或者在手机的设置界面中搜索“VoLTE”来确定手机是否支持该功能。
如果手机支持VoLTE，接下来就需要确保运营商支持VoLTE。
一般来说，大型的运营商都已经支持VoLTE，并且提供相关的开通服务。
您可以通过查询运营商的官方网站或者拨打运营商的客服电话来获取相关的信息。
如果运营商支持VoLTE，您可以向他们咨询开通VoLTE功能的具体流程。
开通VoLTE功能的具体流程因运营商而异，但一般来说，以下步骤适用于大部分手机和运营商：1. 更新手机软件：首先，确保手机已经更新到最新的系统版本。
有些手机需要通过更新软件来激活VoLTE功能。
2. 寻找VoLTE设置：在手机的设置界面中，寻找“网络和互联网”或者“电话”选项，然后点击进入。
3. 打开VoLTE功能：在“网络和互联网”或者“电话”选项中，找到并点击“VoLTE”选项。
然后，打开VoLTE开关。
在更旧的手机上，这个选项可能被称为“高级语音”或者“高清音质”。
4. 配置网络：在打开VoLTE开关后，手机会自动搜索并连接支持VoLTE的网络。
如果连接失败，您可以尝试重启手机或者手动搜索网络。
大部分的手机在VoLTE设置中都提供了自动和手动两种选择。
完成以上步骤后，您的手机就已经成功开通了VoLTE功能。
在通话时，如果对方也是支持VoLTE的手机，通话质量会显著提高。
同时，您还可以同时进行语音通话和数据传输，例如在通话时浏览网页或者使用社交媒体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
VoLTE 常用配置说明
1 VoLTE 语音测试
0x0001设置为“Yes[1]”，如图2所示：
1.2SPS配置
在LTE系统中，其共享信道带宽所能支持的V oIP用户数，远远大于其控制信道可以调度指示用户数。
于是，对于V oIP业务而言，LTE系统控制信息的不足将极大的限制其所同时支持的用户数。
对于V oIP类型的业务，其数据包大小比较固定，到达时间间隔满足一定规律的实时性业务（典型的话音业务周期一般是20ms），针对这种特性，LTE系统引入了半静态调度技术（Semi-Persistent Scheduling）。
对于该功能的基站侧配置如下：
在EMLP表中将QCI=1的承载的调度方式改为SPS调度，上下行均需要进行修改，如图4所示。
2
3
图4
配置QCI=1的承载的调度方式为SPS
1.3 DRX 配置
DRX （Discontinuous Reception ）即非连续接收，是指UE 仅在必要的时间段打开接收机进入激活期，以接收下行数据和信令，而在其他时间关闭接收机进入休眠期，停止接收下行数据和信令的一种节省UE 电力消耗的工作模式。
DRX 参数配置是RRM 算法根据不同的业务类型的特性给出的，目前的推荐配置如表1所示：
表1 DRX 参数推荐配置
DRX Cycle Configuration Indicator 为0的一套参数是配置给不支持短周期的1) 在E-UTRAN FDD Cell 图5 打开DRX Switch for GBR 开关
2) 在Service DRX 表中可以要求以及终端的支持情况配置DRX 相关定时器的值，
可根据表中的推荐值进行配置，如图6~7所示。
4
图
6 DRX 配置list
图7 QCI=1对应DRX 参数配置示例
1.4 TTI 捆绑（TTI Bundling 用于提高用户在小区边缘覆盖的一种方法。
根据协议规定，该方法只适用于上行。
当TTI Bundling 使能时，上行调度DCI0一次授权后，在连续的4个上行子帧上传输同一传输块，且仅在第四次传输后有对应的PHICH 反馈，重传也是4个连续上行TTI 发射的一种调度方法，可以充分利用4个上行子帧发送的数据进行数据合并，通过合并增益提升数据可靠性。
由于仅在第四次传输后有对应的PHICH 反馈，所以此时反馈的为底层合并后数据的接收效果，从而大大提高的数据的可靠性。
将PUCH and PDCH 表中的Switch of TTI Bunding 开关打开即可，如图8所示。
1.5
在表中将DRX Cycle for Paging（rf）配置为“32[0]”，如图9所示。
图9 配置Paging周期
1.6
可10所示：
图10 配置RLC模式为UM
5
2eSRVCC配置后需恢复的数据
2.1打开eSRVCC开关
配置路径：管理网元—无线参数—TD-LTE—无线业务配置—全局业务开关
图1 全局业务开关
配置路径：管理网元—无线参数—TD-LTE—邻接小区配置—GERAN邻接小区
6
图2 GERAN邻接小区
2.3配置GSM邻接关系
配置路径：管理网元—无线参数—TD-LTE—邻接关系配置—GERAN邻接关系
7
图3 GERAN邻接关系
2.4测量参数配置
配置路径：管理网元—无线参数—TD-LTE—E-UTRAN TDD小区—测量参数
8
9
图4 测量参数
10
配置路径：管理网元—无线参数—TD-LTE—测量参数配置—测量配置索引集
11
图5 测量配置索引集
12
13
2.5.2 A1事件门限配置
配置路径：管理网元—无线参数—TD-LTE —测量参数配置—UE 系统内测量参数
图6 UE 系统内测量参数
需要关注的配置参数：
配置路径：管理网元—无线参数—TD-LTE—测量参数配置—UE系统间测量参数
图7 UE系统内测量参数
14
3上行Comp功能
3.1.1小区模式
需将小区模式改为3小区8天线，选择[修改区-> 无线参数-> TD-LTE ->资源
小区模式]，点击（编辑）按钮，配置所有参加Comp的小区模式为3
所示，然后点击（保存）按钮保存。
15
3.1.2SRS
测试COMP需打开SRS，选择[修改区-> 无线参数-> TD-LTE ->E-UTRAN TDD小区->上下行物理资源配置]，点击（编辑）按钮，配置所有参加Comp的小区的SRS配置开关为打开，如6-5所示，然后点击（保存）按钮保存。
图3-5 打开SRS功能
16
3.1.3参考信号功率
参考信号功率配置（RS），如图6-6所示。
图3-7 配置邻区关系
2、协同关系配置：配置管理中选择小区协同管理，如图6-8。
17
图3-9 查询小区
、勾选要做comp的小区，点击“组合”。
选择再确定，如图
18
19
20
6、可查看生成的COMP 协同关系，如错误!未找到引用源。
2所示。
图 3-12 查看生成的COMP 协同关系
3.1.5 关闭UL CoMP
不需要协同关系的话，可以拆分，如图 3-23所示。
图 3-23 拆分小区协同关系（关闭UL CoMP ）
21
4 ICIC 功能测试
4.1.1 功能激活
图 4-1 配置上/下行ICIC 激活参数
1.为测试两基站的ICIC 功能，如图 4-2所示，需要配置SCTP 偶联和邻区(单站内两小区测试时不需要配置)。
在EMS 配置管理界面，点击[修改区-> 传输网络-> TD-LTE ->信令和业务 ->SCTP]，点击按钮，配置 SCTP 偶联参数。
在两个站的SCTP 中分别增加一条记录。
在EMS 配置管理界面，如图 4-3所示，点击 [修改区-> 无线参数 -> TD-LTE -> 邻接小区配置-> E-UTRAN TDD 邻接小区]，点击
按钮，配置两站互为邻区（即两站中要分别增加邻接小区记录）。
最后点击按钮，然后将数据同步到前台。
22
图 4-2 配置SCTP 偶联
23
2为了测试ICIC 功能，还需要配置邻区关系。
在EMS 配置管理界面，点击 [修改区-> 无线参数 -> TD-LTE -> 邻接关系配置->E-UTRAN 邻接关系]，点击按钮，分别为被测小区配置邻区关系。
最后点击
按钮，然后将数据同步到前台。
如图 4-4所示。
图 4-4 邻区关系配置
1. 为测试CEU 或CCU 用户的功率分配，需要配置各自的PA 参数。
在EMS
配置管理界面，点击 [修改区-> 无线参数 -> TD-LTE -> E-UTRAN TDD 小区-> ICIC]，点击按钮，配置修改“中心用户的初始PA 值（dB ）”，该值为CCU 的PA 值，如图4-1所示。
在EMS 配置管理界面，点击 [修改区-> 无线参数 -> TD-LTE -> E-UTRAN TDD 小区-> 下行功率控制]，配置修改“PDSCH 与小区RS 的功率偏差(P_A_DTCH)(dB)的值，该值为CEU 的PA 值，如图 4-5所示。
最后点击按钮，然后将数据同步到前台。
2. 为了测试ICIC功能，可能还需要配置ICIC Measure参数（非必须修改的参
数，可以使用默认参数进行测试；修改的目的仅为方便测试过程中验证ICIC 功能）。
在EMS配置管理界面，点击[修改区-> 无线参数-> TD-LTE ->测量参数配置->UE系统内测量参数]，鼠标在测量配置号（200）为ICIC对应的记录上双击，然后点击按钮，根据需要配置测量参数（如修改A3事件偏移值等），然后点击按钮，将数据同步到前台。
如图4-6所示。
24
在EMS配置管理界面，选择[修改区-> 无线参数-> TD-LTE -> E-UTRAN TDD小区-> ICIC]，点击按钮，配置“上行频域ICIC使能及算法选择开关”为“上行频域ICIC不使能(同频组网)[0]”，配置“下行频域ICIC使能及算法选择开关”为“下行频域ICIC不使能(同频组网)[0]”，如图4-7所示，然后点击按钮，然后将数据同步到前台。
25
26
图 4-7配置上/下行ICIC 去激活参数。
