建筑识图杨太生：3钢筋混凝土基本构件
建筑识图杨太生5钢筋混凝土多层与高层结构ppt课件
(a)纵向与横向框架
(b)框架计算单元
(c)横向框架
(d)纵向框架
图7-7 框架结构计算单元
（三）框架结构在荷载作用下的内力
1.竖向及水平荷载及作用下的内力
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
系。设计中为简化起见，常忽略结构的空间联系，将纵向、横向 框架分别按平面框架进行分析和计算，它们分别承受纵向和横向 水平荷载。除装配式框架外，一般可将梁、柱节点看成刚性节点， 认为柱固结于基础顶面，所以框架结构多为高次超静定结构，如 图所示。
第七章 多层及高层钢筋混凝土房屋结构
《建筑结构基础与识图》 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多
纵向受力钢筋最小抗震锚固长度的选用：
一、二级抗震等级时
laE=1.15 la
三级抗震等级时
laE=1.05 la
四级抗震等级时
laE=1.0 la
上式中为纵向受拉钢筋的最小锚固长度，按规范要求取用。 4.钢筋的接头
柱纵向受力钢筋的接头宜优先采用焊接或机械连接。钢筋接头不
宜设置在梁端和柱端箍筋加密区范围内。当柱每侧主筋超过4根时，
《建筑结构基础与识图》 寒假来临，不少的高中毕业生和大学在校生都选择去打工。准备过一个充实而有意义的寒假。但是，目前社会上寒假招工的陷阱很多

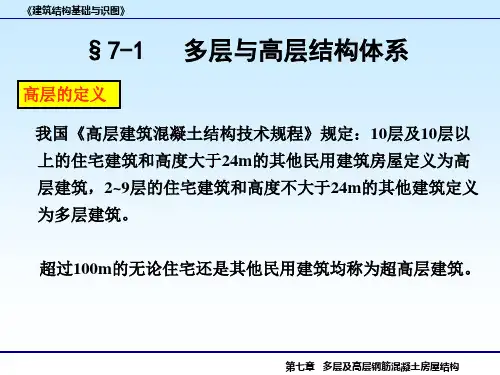

§7-1
多层与高层结构体系
高层的定义
我国《高层建筑混凝土结构技术规程》规定：10层及10层以 上的住宅建筑和高度大于24m的其他民用建筑房屋定义为高 层建筑，2~9层的住宅建筑和高度不大于24m的其他建筑定义 为多层建筑。
单元钢筋混凝土结构识图基本知识
建筑结构总平面图
表示建筑物的总体布局、外部 形状、内部布置以及细部构造 等内容的图纸。
建筑结构立面图
表示建筑物外立面及内立面各 部位的高度、外貌和装修做法 的图纸。
钢筋混凝土构件详图
表示钢筋混凝土构件的形状、 大小、钢筋配置、材料用量以 及施工要求等内容的图纸。
符号标识识别技巧
钢筋的标注
混凝土的标注
单元钢筋混凝土结构识 图基本知识
目录
• 钢筋混凝土结构概述 • 单元钢筋混凝土结构组成及原理 • 钢筋混凝土结构识图方法 • 常见钢筋混凝土结构类型及其特点 • 钢筋混凝土结构识图注意事项与误区提示 • 总结回顾与展望未来发展趋势
钢筋混凝土结构概述
01
定义与特点
定义
钢筋混凝土结构是由钢筋和混凝 土两种材料组合而成的一种建筑 结构形式。
特点
具有较高的强度、刚度和耐久性 ，良好的抗震性能，可塑性强， 能适应各种复杂形状的设计要求 。
发展历程及现状
发展历程
钢筋混凝土结构起源于法国，19世 纪中叶开始得到广泛应用。随着材料 科学、结构力学和施工技术的发展， 钢筋混凝土结构不断得到改进和完善 。
现状
目前，钢筋混凝土结构已成为世界上 应用最广泛的建筑结构形式之一。在 建筑、桥梁、隧道、水利等领域都有 广泛的应用。
应用领域与前景
应用领域
钢筋混凝土结构广泛应用于住宅、办公楼、商业中心、工业厂房、桥梁、隧道等各类建筑物和构筑物 中。
前景
随着科技的不断进步和绿色建筑理念的推广，钢筋混凝土结构将继续发展创新。未来，高性能混凝土 、纤维增强混凝土等新材料的应用将进一步提高钢筋混凝土结构的性能。同时，数字化设计和智能化 施工技术的发展也将为钢筋混凝土结构的设计和施工带来更多的便利和可能性。
钢筋混凝土结构识图基本知识
防火性能好：钢筋混凝土结构具有良好的防火性能
施工方便：钢筋混凝土结构施工方便，可塑性强，易于成 型和安装
经济性：钢筋混凝土结构具有较高的经济性，可降低工程 造价
环保性：钢筋混凝土结构具有较好的环保性，可减少环境 污染和资源浪费
钢筋混凝土结构应用
结构构件：结构构 件是钢筋混凝土结 构的主要组成部分 ，包括梁、板、柱 、墙等。
P钢R筋T混凝4 土结构图纸符号与标
注
图纸符号
钢筋符号： 表示钢筋 的种类、 规格和数 量
混凝土符 号：表示 混凝土的 种类、强 度和厚度
尺寸符号： 表示构件 的尺寸和 位置
标注符号： 表示构件 的尺寸、 位置和数 量
抗震性能：具有良好的抗震 性能，提高建筑物的安全性
耐久性：具有较长的使用寿 命，减少维护成本
建筑结构：广泛应用于高层 建筑、桥梁、隧道等工程
环保性能：可回收利用，减 少环境污染
PRT 3
钢筋混凝土结构图纸基本要素
图纸目录与说明
目录：列出所有图纸的名称和编号
说明：对图纸进行简要说明，包括图纸的用途、内容、尺 寸等
实践操作：通过实际项目，熟悉钢筋混凝土结构 识图方法与步骤
熟悉结构构件详图
结构构件：梁、板、柱、墙、基础等 构件尺寸：长度、宽度、高度、厚度等 钢筋配置：钢筋类型、数量、位置、间距等 节点连接：钢筋与钢筋、钢筋与混凝土的连接方式 构件标注：尺寸标注、钢筋标注、节点标注等 结构图例：了解各种结构图例的含义和表示方法
熟悉建筑结构图纸
阅读图等
识别结构：识别图纸中的钢筋混凝土结构，如梁、 板、柱、墙等
理解尺寸：理解图纸中的尺寸标注，如长度、宽 度、高度等
《建筑识图与房屋构造》实训课程标准
《建筑识图与房屋构造》实训课程标准1.课程说明《建筑识图与房屋构造》实训课程标准课程编码〔35486〕承担单位〔建筑工程学院〕制定〔〕制定日期〔2022.10 〕审核〔建筑工程专业指导委员会〕审核日期〔2022.10 〕批准〔〕批准日期〔2022.10 〕（1）课程性质：本门课程是工程造价专业的基础课必修课程。
（2）课程任务：该课程是《建筑识图与房屋构造》课程的重要实践环节。
通过实训作业，学生能够进一步理解本课程课堂教学的内容，熟悉建筑、结构施工图的制图规则及表示方法，掌握建筑、结构施工图的识读方法和技巧，初步具备识读框架结构施工图的基本能力,为今后计算建筑、结构工程量打下良好的基础。
（3）课程衔接：在课程设置上，本课程是《工程量清单计价》《建筑工程预算》《工程软件应用》等课程的前修课程。
2.学习目标通过本课程的学习掌握建筑的构成要素、一般民用建筑的构造原理及典型做法、会用建筑制图标准及构造标准图集以及绘制及识读建筑专业施工图的能力。
具有熟练的绘制及识读建筑专业施工图的能力；能够根据工程及环境的具体条件，合理的选择或实施有效、可靠、经济、美观的建筑构造措施；具有熟练应用有关制图标准及构造标准图集的能力。
培养学生勤奋向上,严谨细致的良好学习习惯和科学的工作态度；具有创新与创业的基本能力；具有爱岗敬业与团队合作精神的能力；具有公平竞争的能力；具有自学的能力；具有拓展知识、接受终生教育的基本能力。
培养学生树立严谨、认真、刻苦的学习态度，养成自觉观察周围建筑实物，接受新鲜事物的素质。
3.课程设计本课程设计的总体思路是选择一套办公楼完整的建筑结构施工图和图集16G101-1、2、3，在教师的指导下，在两周时间内完全读懂该套施工图的建筑和结构施工图，熟悉图例的表达方法，搞清建筑施工图中标高和结构施工图标高的差异完全掌握识图的方法和局部构造的表达方法，并通过抄绘全套设计施工图纸来巩固所学知识。
以“工作过程为导向”的教学方法，通过任务推动真实的学习过程,在专业、方法及社会能力上，以行动导向式教学培养培养学生全面的人格。
钢筋混凝土结构图片PPT
10
§12.2 钢筋混凝土结构的图示方法
11
§12.2 钢筋混凝土结构的图示方法
12
§12.2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
1.图线 钢筋不按实际投影画，只用单线条表示。可见钢筋画 成粗实线，不可见钢筋画成粗虚线，横断面画成涂黑的圆点。
2. 编号 编号用阿拉伯数字，写在直径6mm的细线圆圈内，编 号引出线上注写出钢筋的品种代号、直径及数量。
二、配筋图中钢筋的一般表示方法
4. 尺寸 （2）钢筋直径、匀布 钢筋的间距等与数量、品 种、编号一起用引出线标 注；
自动演播
16
Hale Waihona Puke §12.2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
4. 尺寸 （3）钢筋成型的分段尺 寸直接顺着钢筋排列，不画 尺寸线。弯起角度按分量形 式注写。
17
§12.2 钢筋混凝土结构的图示方法
13
§12.2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
3.图例 钢筋有直的弯的、带钩的、不带钩的，这些都通过图 例表示。
14
§12.2 钢筋混凝土结构的图示方法
二、配筋图中钢筋的一般表示方法
4. 尺寸 （1）构件外形、轴线 定位、钢筋定位，采用普
通方式标注；
自动演播
15
§12.2 钢筋混凝土结构的图示方法
三、配筋平面、立面、断面图的绘制
2. 配筋立面图和断面图 钢筋表是构件中钢筋用料的统计表格。
20
§12.2 钢筋混凝土结构的图示方法
四、梁平法施工图的表示方法
混凝土结构施工图平面整体表示方法（平法）是对建筑结构 的设计表示方法的重大改革，其基本思想是，把构件的有关尺 寸和配筋等要素，按一定的规则直接标注在反映各类构件总体 布置的结构平面图上，再与标准构造详图相配合，构成一套完 整的混凝土结构图。其中，在柱上施行平法的叫柱平法，对梁 施行平法的叫梁平法，对墙施行平法的叫墙平法。平法主要适 用于房屋建筑结构中。
第五节钢筋混凝土构件详图
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。

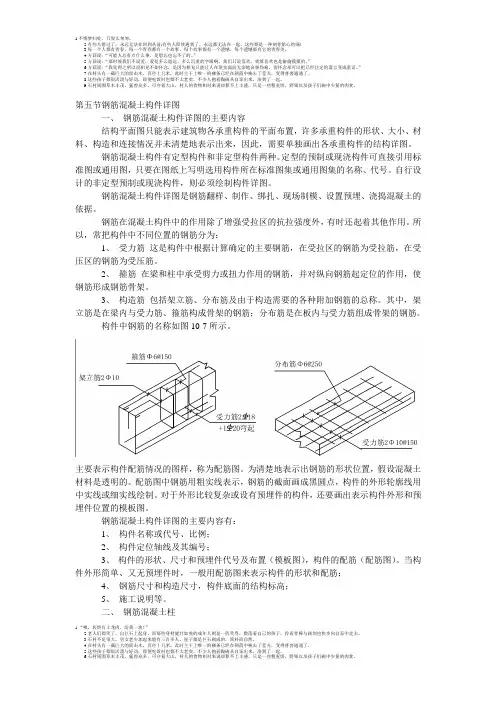

第五节钢筋混凝土构件详图一、 钢筋混凝土构件详图的主要内容结构平面图只能表示建筑物各承重构件的平面布置，许多承重构件的形状、大小、材料、构造和连接情况并未清楚地表示出来，因此，需要单独画出各承重构件的结构详图。
钢筋混凝土构件有定型构件和非定型构件两种。
定型的预制或现浇构件可直接引用标准图或通用图，只要在图纸上写明选用构件所在标准图集或通用图集的名称、代号。
自行设计的非定型预制或现浇构件，则必须绘制构件详图。
钢筋混凝土构件详图是钢筋翻样、制作、绑扎、现场制模、设置预埋、浇捣混凝土的依据。
钢筋在混凝土构件中的作用除了增强受拉区的抗拉强度外，有时还起着其他作用。
所以，常把构件中不同位置的钢筋分为：1、 受力筋 这是构件中根据计算确定的主要钢筋，在受拉区的钢筋为受拉筋，在受压区的钢筋为受压筋。
2、 箍筋 在梁和柱中承受剪力或扭力作用的钢筋，并对纵向钢筋起定位的作用，使钢筋形成钢筋骨架。
3、 构造筋 包括架立筋、分布筋及由于构造需要的各种附加钢筋的总称。
其中，架立筋是在梁内与受力筋、箍筋构成骨架的钢筋；分布筋是在板内与受力筋组成骨架的钢筋。
钢筋混凝土构件基本知识和图示方法
§4.2 钢筋混凝土构件基本知识和图示方法混凝土是由水泥、砂子、石子和水按一定的比例拌和而成，灌入定型模板，经过振捣密实和养护凝固后坚硬如石，这种材料受压性能好，但受拉能力差，约为抗压强度的1/9-1/20。
钢筋混凝土是在混凝土受拉区域或相应部位加入适量钢筋，钢筋不但具有良好的抗拉性能，同时其热膨胀系数与混凝土接近，将两种材料黏结成整体，共同承受外力，这种材料解决了混凝土材料抗拉能力差的弊端。
用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。
图4-2为素混凝土与钢筋混凝土梁受力简图。
图4-2 素混凝土与钢筋混凝土梁受力比较一、混凝土的强度等级钢筋混凝土构件，有在工地现场浇制的，称为现浇钢筋混凝土构件。
也有在工厂或工地以外预先把构件制作好，然后运到工地安装的，称为预制钢筋混凝土构件。
此外还有的构件，制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能，称为预应力钢筋混凝土构件。
混凝土的抗压强度，我国《规范》规定，用边长150mm标准立方体试块，在温度20°±3°C，相对湿度大于90%的环境中，养护28天后所测得的平均压力值为混凝土的抗压强度。
分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60，共12个等级，数字越大，表示混凝土抗压强度越高。
不同工程或用于不同部位的混凝土，对其强度标号的要求不一样。
一、结构说明1、结构形式（结构材料及类型；结构材料及规格、强度等级）；2、地基与基础（包括地基土的地耐力等）；3、施工技术要求及注意事项；4、选用的标准图集等。
二、结构布置平面图1、基础平面；2、楼层结构平面布置图；3、屋面结构平面布置图。
三、构件详图1、梁、板、柱、基础结构详图；2、楼梯结构详图；3、屋架（屋面）结构详图；4、其它详图，天沟、雨蓬、圈梁、过梁、门窗过梁、阳台、管道井、烟道井等。
特点：1、沿房屋防潮层的水平剖切表示基础平面图，沿每层楼板面水平剖切表示各层楼层结构平面图，沿屋面承重层的水平剖切表示屋面结构平面图。
建筑识图杨太生3钢筋混凝土基本构件
b
( ) M Mu,max =
f c bh02
x b
1 - 0.5xb
b)防止少筋破坏
min
或 As minbh
3.基本公式的应用
a.截面设计 b.截面复核
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
截 面 设 计 步 骤
已知M,b,hα, ,fc,fy
h0
x = h0 -
h02
-
单排拉筋, h0 = h-35 mm >200 >15,d
h0 h as
h0 = h-as 双排拉筋, h0 = h-60 mm <70
板,
h0 = h- 20 mm
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
5.2 钢筋绑扎的相关规定
钢筋在砼中的保护层厚度，可
用水泥砂浆垫块（限制和淘汰）
= As
bh 0
根据配筋率的不同，钢筋混凝土梁可分为适筋梁、超筋 梁和少筋梁。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
三、受弯构件正截面承载力(破坏形式)
a.少筋梁
很低，砼一开裂，截面即破坏。
“脆性破坏” (砼抗压强度未发挥)
b.适筋梁
适当, 截面破坏开始于纵向受力钢筋的
屈服，受压区混凝土的压应力随之增大 ，直到受压区混凝土达到极限压应变被 压碎。“延性破坏”(钢筋抗拉、砼抗压强 度均发挥)
2M fcb
调整 b,h或fc
x x b h0
是
As
=
fcbx fy
选筋，布筋 一 排
As minbh
是
最终确定As
否
双排 否
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、钢筋搭接处，应在中心和两端用铁丝扎牢。 5、应特别注意板上部的 负筋，一要保证其绑扎位置 准确，二要防止施工人员的 踩踏，尤其是雨篷、挑檐、 阳台等悬臂板，防止其拆模 后断裂跨塌。
悬挑板角部的放射钢筋
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
5.2 钢筋绑扎的相关规定
6、梁板钢筋绑
扎时，应防止水电 管线将钢筋抬起或 压下。
螺纹套筒连接分锥形螺纹连接和直螺纹连接两种。
锥螺纹钢筋连接
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
螺纹接头
直螺纹连接套筒
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
• 绑扎连接
绑扎目前仍为钢筋连接的主要手段之一。钢筋绑扎时， 钢筋交叉点用铁丝扎牢；
钢筋的现场绑扎
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
当烧化达 到时间要求后， 迅速摇转手柄， 将上钢筋下压， 此时，两钢筋 端面间熔化的 铁水均匀外挤。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
焊接完成后， 插上铁板，打开 焊剂盒，回收剩 余的焊剂，可重 复使用。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
界限相对受压区高度 x b 和最大配筋率 max 当梁的配筋率达到最大配筋率 a. 界限破坏： 时， max 受拉钢筋屈服的同时，受压区边缘的混凝
土也达到极限压应变被压碎破坏，这种破
坏称为界限破坏。 b. 界限相对 当受弯构件处于界限破坏时，等效矩形界 受压区高度：面的界限受压区高度 x 与截面有效高度 h
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
5.2 钢筋绑扎的相关规定
3、纵向受力钢筋的最小搭接长度按下表规定：
砼强度等级 C20～ C30～ C25 C35 35d 30d
钢筋类型 光面 钢筋 带肋 钢筋 HPB235级
C15 45d
≥C40 25d
HRB335级 HRB400、 RRB400级
梁的构造
1. 截面
1 1 1 1 1 1 h h (T形) h= ~ l (简支梁) ; b = ~ ~ ( 矩形 ) , b = 8 14 2.5 4 2 3 .5
2. 梁的配筋 a. 纵向受力钢筋 b. 箍筋 计算确定
承受弯矩引起的拉力
计算确定，并满足构造要求
《建筑结构基础与识图》
第 3章
钢筋混凝土结构基本构件
§3–1 钢筋混凝土受弯构件 §3-2 钢筋混凝土受压构件
§3-3 钢筋混凝土受扭构件 §3-4 预应力混凝土构件基本知识 §3-5钢筋混凝土结构构件施工图基本知识
《建筑结构基础与识图》
§3-1 钢筋混凝土受弯构件
一、梁、板的一般构造要求 板的构造
fy ft
d
锚固长度：
la = a l ab
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
二、钢筋的锚固与连接
2、钢筋的连接 •焊接（尽量使用）：通过加压（压力焊）或加热 熔化（熔焊〕使钢筋之间形成原子结合 •绑扎： 用铁丝将钢筋绑到一起 •机械连接：通过机械咬合作用实现钢筋连接
第四章 钢筋混凝土结构基本构件
b
0
的比值。
xb xb = h0
超筋破坏 x = x > x b h0
适筋破坏 x x b
x
b
判断构件破坏类 型，衡量破坏时 钢筋强度是否充 分利用。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
最大配筋率
fc
xb xb = xb h0 max = As = xb fc
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
截
面 复
已知 M,b,h, α, fc,fy,As h0
As/ min bh
是
调整 b,h或fc或As
否
x=
f y As
f cb
核
步M
否
u
x£ x b h0
是
= fcbxb (h0 -
xb
2
)
x M u = fcbx(h0 - )
2
骤
的塑料卡
塑料环圈控制柱钢筋的 砼保护层厚度
塑料垫块控制楼板钢筋的 砼保护层厚度
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
二、钢筋的锚固与连接 1、钢筋的锚固
《混凝土规范》以钢筋应力达到屈服强度 f y 时，不发生粘 接锚固破坏所需的最小埋入长度称为锚固长度。 基本锚固长度： l ab =
焊接完成后的 接头被包围在渣 壳中，像马蜂窝 球，此时应让接 头保温半小时左 右，待冷却后敲 去渣壳，露出带 金属光泽的鼓包 接头。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
焊工实际操作电弧焊
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
4.2 钢筋机械连接
钢筋机械连接又称为“冷连接”，是继绑 扎、焊接之后的第三代钢筋接头技术。具有接 头强度高于钢筋母材、速度比电焊快5倍、无 污染、节省钢材20％等优点。
《建筑结构基础与识图》
钢筋骨架倒塌照片
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
5 钢筋的绑扎与安装
钢筋绑扎的相关规定
1、轴心受拉及小偏心受拉构件的纵向受力钢筋不得采用绑扎搭接 接头；其他构件中当受拉钢筋的直径d＞25mm及受压钢筋d＞ 28mm时不宜采用绑扎搭接接头。
2、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
《建筑结构基础与识图》
焊接
• 对焊 点焊 电弧焊 电渣压力焊
气压焊
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
电渣压力焊适 用于Ø 18~32的 Ⅱ级钢及新Ⅲ级 钢筋连接。焊接 的接头要求鼓包 均匀，鼓包直径 约为钢筋直径的 1.6倍。
套筒挤压连接
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
挤压接头试件 挤 压 机
垂直钢筋挤压接头
斜向钢筋挤压接头
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
螺纹套筒连接 原理：螺纹套筒连接是将两根待接钢筋的端部和套管
预先加工成螺纹，然后用手和力矩扳手将两根钢筋端部旋
入套筒形成机械式钢筋接头。
M<Mu
否 是
失效
第四章 钢筋混凝土结构基本构件
安全
《建筑结构基础与识图》
【例4-1】 某钢筋混凝土简支梁截面尺寸b×h =250mm×550mm， 采用C30混凝土及HRB335级钢筋，由荷载设计值产生的弯矩为 M= 200kN· m,试进行截面配筋。
《建筑结构基础与识图》
单筋矩形截面正截面承载力计算 1. 基本公式 N =0, M=0
M
x=b x xn
fc
C= fcbx
h0 - x 2
fsA yA Ts=s s s
f cbx5 f y As
M? M u
f cbx (h0 - )5 f y As (h0 - )
2 2
x
x
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
2.适用条件
x£ x b h0
a) 防止超筋破坏
或 或
x£ xb
As = £ b bh0
2 M M u ,max = f c bh0 x b (1 - 0.5x b )
b)防止少筋破坏
/ min
或 As/ minbh
3.基本公式的应用
a.截面设计 b.截面复核
③ ② ① ④箍筋
封闭式
双肢
四肢
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
混凝土保护层和截面有效高度
1. 混凝土保护层厚(Ｃ) 最外层钢筋外缘至砼表面 >25 的距离。 >d 2. 截面的有效高度(h0) >25 受压砼边缘至受拉钢筋合 >d 力点的距离． 单排拉筋, h0 = h - 35 mm h0 = h-as 双排拉筋, h0 = h- 60 mm 板, h0 = h - 20 mm
基本假定:
M = C× ¤ ¡ Z z M后 =C
a. 不考虑混凝土抗拉强度，拉力完全由钢筋承担；
b. 压区混凝土以等效矩形应力图代替实际应力图。
等效原则: 两应力图形面积相等且合理C作用点不变。 其中， C 50, b = 0.8, = 1; C 80时 , b = 0.74, = 0.94 其余内插。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
XX大学榴 园宾馆18层框 架柱钢筋采用 电渣压力焊连 接技术，图为 工人先将焊接 夹具的下夹钳 夹住下部钢筋。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
被连接的端 面部位套上焊剂 盒，用小铁簸箕 将431焊剂装入 焊剂盒，边装入 边用棒条插捣， 使焊剂盒中的焊 剂松紧均匀，以 保证鼓包均匀。
第四章 钢筋混凝土结构基本构件
《建筑结构基础与识图》
三、受弯构件正截面承载力(破坏形式)
a.少筋梁
很低，砼一开裂，截面即破坏。
“脆性破坏” (砼抗压强度未发挥)
F
F
b.适筋梁
适当, 截面破坏开始于纵向受力钢筋的
屈服，受压区混凝土的压应力随之增大
，直到受压区混凝土达到极限压应变被 压碎。“延性破坏”(钢筋抗拉、砼抗压强 度均发挥)
