煤矿锅炉房热交换器比较及选型
矿山供热设计两种方案的对比

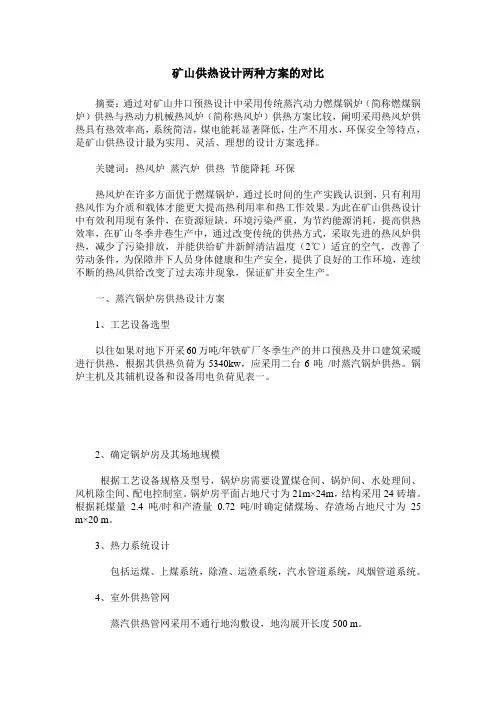

矿山供热设计两种方案的对比摘要：通过对矿山井口预热设计中采用传统蒸汽动力燃煤锅炉（简称燃煤锅炉）供热与热动力机械热风炉（简称热风炉）供热方案比较，阐明采用热风炉供热具有热效率高，系统简洁，煤电能耗显著降低，生产不用水，环保安全等特点，是矿山供热设计最为实用、灵活、理想的设计方案选择。
关键词：热风炉蒸汽炉供热节能降耗环保热风炉在许多方面优于燃煤锅炉，通过长时间的生产实践认识到，只有利用热风作为介质和载体才能更大提高热利用率和热工作效果。
为此在矿山供热设计中有效利用现有条件，在资源短缺，环境污染严重，为节约能源消耗，提高供热效率，在矿山冬季井巷生产中，通过改变传统的供热方式，采取先进的热风炉供热，减少了污染排放，并能供给矿井新鲜清洁温度（2℃）适宜的空气，改善了劳动条件，为保障井下人员身体健康和生产安全，提供了良好的工作环境，连续不断的热风供给改变了过去冻井现象，保证矿井安全生产。
一、蒸汽锅炉房供热设计方案1、工艺设备选型以往如果对地下开采60万吨/年铁矿厂冬季生产的井口预热及井口建筑采暖进行供热，根据其供热负荷为5340kw，应采用二台6吨/时蒸汽锅炉供热。
锅炉主机及其辅机设备和设备用电负荷见表一。
2、确定锅炉房及其场地规模根据工艺设备规格及型号，锅炉房需要设置煤仓间、锅炉间、水处理间、风机除尘间、配电控制室。
锅炉房平面占地尺寸为21m×24m，结构采用24砖墙。
根据耗煤量 2.4吨/时和产渣量0.72吨/时确定储煤场、存渣场占地尺寸为25 m×20 m。
3、热力系统设计包括运煤、上煤系统，除渣、运渣系统，汽水管道系统，风烟管道系统。
4、室外供热管网蒸汽供热管网采用不通行地沟敷设，地沟展开长度500 m。
二、热风炉房供热设计方案1、工艺设备选型如果采用新型设备热风炉对井口预热进行供热，根据其供热负荷4474kw （不包括井口建筑采暖），应采用一台JRL-M-420热风炉供热，热风炉及辅机设备和设备用电负荷见表二。
换热器的选型和设计指南
换热器的选型和设计指南
热交换器选型与设计指南
一、热换器的选型
1、热换器类型
根据热换器工作的原理和结构特征，热换器可以分为流体直接交换器（Direct-Fluid Exchangers）、保温热换器（Heat-Preserving Exchangers）、热管（Heat Pipes）和热泵（Heat Pump）。
（1）流体直接交换器
流体直接交换器是最普遍的热换器类型，它是由连接在同一个容器内两个不同流体进行直接交换的，可以分为板式热换器（Plate Heat Exchanger）、管式热换器（Tube Heat Exchanger）、管壳式热换器（Tube-shell Heat Exchanger）、换热器（Exchanger）、板管式换热器（Plate-Tube Exchanger）等几种。
（2）保温热换器
保温热换器是通过在热换器内部设置一层隔热材料，使得一个流体和另一个流体不能直接接触，而是通过隔热材料进行热量交换的热换器，它包括直管保温器（Straight-TubeHeatPreservingExchanger）、折管保温器（Folded-TubeHeatPreservingExchanger）以及缠绕管保温器（Coil-TubeHeatPreservingExchanger）等几种。
（3）热管
热管是一种将热能以流体的形式进行输送的装置，它是由一段密封的
金属管束和一段或多段的循环管组成，通常将其称为柔性热管
（ Flexible Heat Pipes），也可以称为硬性热管（Rigid Heat Pipes）。
（4）热泵。
锅炉房锅炉设备选型方案（写写帮整理）
锅炉房锅炉设备选型方案（写写帮整理）第一篇：锅炉房锅炉设备选型方案（写写帮整理）锅炉房锅炉设备选型方案方案一：2台3T+1台1.5T常压热水锅炉优点： 1.5T 锅炉提供夏季生活热水时，锅炉启、停间隔较少，可结省锅炉停机时未完全燃烧的天燃气，（因其燃烧机进气量小，未完全燃烧的天燃气就少）。
缺点：1.本工程锅炉房面积较小，锅炉、水泵台数多占地面积大，且系统管路多，后期维修、维护不便，更无法提供锅炉房值班室及水泵房的分隔。
2.方案一比方案二前期设备投资多4-5万元；安装多1万元。
3.后期设备维护费用大，主要为锅炉及水泵台数多。
方案二：2台4T常压热水锅炉优点：1.锅炉及水泵设备少占用锅炉房面积小，系统管路少，后期维修、维护方便，可尽量实现锅炉房值班室及水泵房的分隔。
2．方案二比方案一前期设备投资少4-5万元；安装少1万元。
3.后期设备维护费用少，主要为锅炉及水泵台数少。
缺点： 4T 锅炉提供夏季生活热水，当生活热水用量不稳定时，锅炉启、停间隔较多，稍浪费锅炉停机时未完全燃烧的天燃气，（因其燃烧机进气量大，未完全燃烧的天燃气就会比1.5T的多）。
第二篇：锅炉房设备选型锅炉房设备选型1、DZL4—1.25—AII卧式蒸汽锅炉1台工作压力：1.25MPa额定出力：4.0T/h燃煤种类：II型烟煤上煤方式：翻斗上煤机出渣方式：刮板式或螺旋式出渣机。
配套附件设备：引风机：Y5－48－№6.3C 型，一台，配用电机Y180M－2型，N=22KW。
鼓风机：G4－72－11№4A型，一台，配用电机Y132 S－2B35 型，N=5.5KW。
上煤机：FS—100型，一台，配用电机Y90—6 型N=1.1KW。
给水泵：3/2GC－5×7型，V=6m3/h,一台，H=1.6MPa，配用电机Y132 S－2型，H=7.5KW。
蒸汽泵：ZQS—6/17型，Q＝4～6m3/h H=1.75MPa，2台。
2、DZL6—1.25—AII型卧式蒸汽锅炉2台工作压力1.25MPa额定出力6.0T燃煤种类：II型烟煤上煤方式：翻斗上煤机出渣方式：刮板式或螺旋式出渣机。
换热器的选型和设计指南
换热器的选型和设计指南换热器是一种常见的工业设备，用于传递热量。
在选型和设计换热器时，有几个关键因素需要考虑，包括换热器的类型、工作条件、热介质性质、热量传递要求以及材料选择等。
本文将探讨这些因素，并提供选型和设计换热器的指南。
1.换热器类型选择换热器的类型多种多样，包括壳管式换热器、板式换热器、管束式换热器等。
在选择换热器类型时，需要考虑以下几个方面：-热量传递效率：不同类型的换热器有不同的热量传递效率，需要根据具体的热量传递要求选择。
-空间限制：不同类型的换热器对空间的要求也不同，需要考虑设备安装的实际情况。
-清洁维护：不同类型的换热器在清洁和维护方面也不同，这也需要考虑到。
2.工作条件考虑换热器的工作条件包括温度、压力和流量。
这些条件会对选型和设计产生影响，并需要根据不同的工况选择合适的换热器。
对于高温、高压或高流量的情况，需要选择能够承受这些条件的换热器，并进行合理的设计。
3.热介质性质分析热介质的物理性质对换热器的选型和设计也有影响。
例如，不同的热介质对应不同的热导率、比热容和粘度等物理特性，这些特性会对换热器的热量传递效果产生影响。
需要根据热介质的性质选择合适的换热器和传热方式。
4.热量传递要求根据具体的热量传递要求，选择合适的热量交换方式。
换热器可以采用对流、辐射或传导等方式进行热量传递。
不同的传热方式在热量传递效率和能耗方面也有差异，需要根据具体要求进行选择。
5.材料选择换热器的材料选择对其性能和使用寿命起着重要作用。
一些常用的换热器材料包括不锈钢、铜、铝和钛等。
需要根据热介质的特性、工作条件和预算等因素选择合适的材料。
此外，还需要考虑材料的耐腐蚀性能、尺寸稳定性和可焊性等因素。
在设计换热器时-设计热传导面积：根据热量传递要求和热介质的特性，设计合适的热传导面积，确保达到所需的热传递效果。
-流体力学分析：对流动的流体进行流体力学分析，考虑流体的流速、压降以及流体在换热器中的流动模式等，以确保热量传递效果和系统的稳定性。

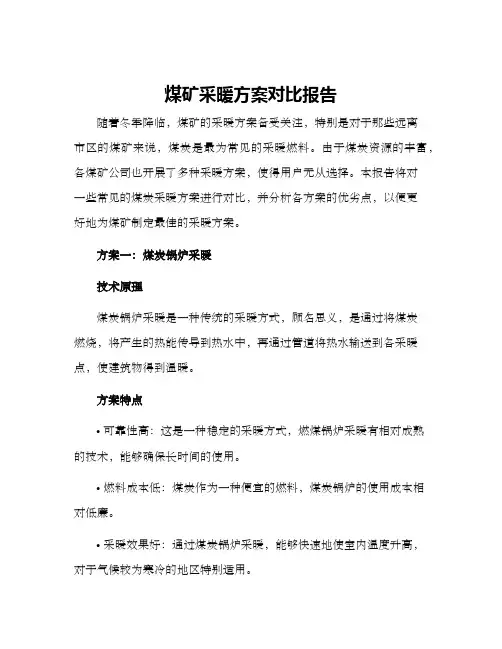

煤矿采暖方案对比报告
煤矿采暖方案对比报告随着冬季降临，煤矿的采暖方案备受关注，特别是对于那些远离市区的煤矿来说，煤炭是最为常见的采暖燃料。
由于煤炭资源的丰富，各煤矿公司也开展了多种采暖方案，使得用户无从选择。
本报告将对一些常见的煤炭采暖方案进行对比，并分析各方案的优劣点，以便更好地为煤矿制定最佳的采暖方案。
方案一：煤炭锅炉采暖技术原理煤炭锅炉采暖是一种传统的采暖方式，顾名思义，是通过将煤炭燃烧，将产生的热能传导到热水中，再通过管道将热水输送到各采暖点，使建筑物得到温暖。
方案特点•可靠性高：这是一种稳定的采暖方式，燃煤锅炉采暖有相对成熟的技术，能够确保长时间的使用。
•燃料成本低：煤炭作为一种便宜的燃料，煤炭锅炉的使用成本相对低廉。
•采暖效果好：通过煤炭锅炉采暖，能够快速地使室内温度升高，对于气候较为寒冷的地区特别适用。
•环境污染：煤炭燃烧会释放大量的二氧化碳、硫和一氧化碳，环境污染较为严重。
•维护费用高：燃煤锅炉需要经常维护，而且维护费用较高。
方案二：地热采暖技术原理地热采暖是一种将地下热能转化为传热水供采暖的方式。
它通过地下热水循环供暖，实现冬天供暖和夏天制冷。
首先需要钻探一个深度较大的井或集中开采热水源，然后通过热水泵循环，将地下热水传导到各个采暖点，供应采暖。
方案特点•环保节能：地热采暖能够避免对环境的污染，因为它所使用的能源来源是地热能，是一种清洁的能源形式，与燃煤采暖相比较环保。
•无噪音：地热采暖所输出的热水循环流动，不会产生噪音，与空气动力机的声音相比是完全没有噪声的。
•可控性好：地热采暖对环境温度有高度的适应性，环境变化时可以自动调节供水温度。
•费用高：地热采暖中需要进行地下热水井口钻探，投资高。
•稳定性差：地热采暖对设备的要求高，设备失灵很容易引起供暖不足，影响采暖效果。
方案三：燃气采暖技术原理燃气采暖以天然气为燃料，通过燃气热水炉加热、供水加热的方式进行采暖。
通过管道将燃气输送到锅炉内，生成热水和蒸汽，再通过热水循环管道将热能传递到各个采暖点。

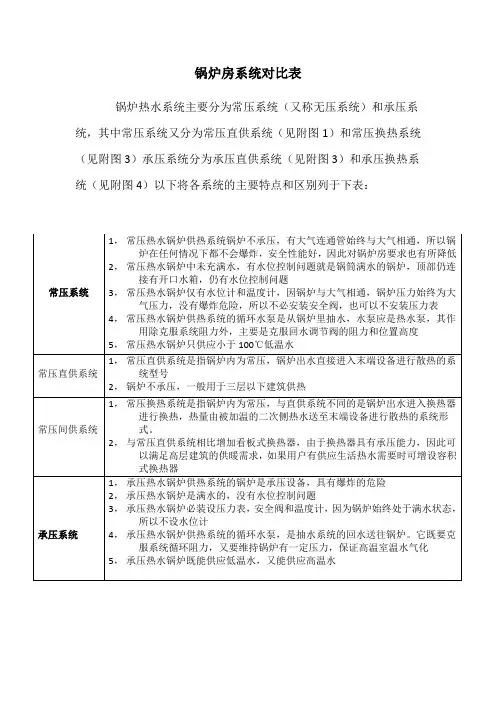

锅炉房系统对比表
5，承压热水锅炉既能供应低温水，又能供应高温水
承压直供系统
1，承压直供系统是指锅炉带压运行，锅炉出水直接进入末端设备进行散热的系统形式
2，由于锅炉可以带压运行，在不增加板式换热器的情况下就可满足较高层建筑的供热需求，节省用户初投资
5，常压热水锅炉只供应小于100℃低温水
常压直供系统
1，常压直供系统是指锅炉内为常压，锅炉出水直接进入末端设备进行散热的系统型号
2，锅炉不承压，一般用于三层以下建筑供热
常压间供系统
常压换热系统
1，常压换热系统是指锅炉内为常压，与直供系统不同的是锅炉出水进入换热器进行换热，热量由被加温的二次侧热水送至末端设备进行散热的系统形式。
承压换热系统
1，承压换热系统是指锅炉带压运行，与直供系统不同的是锅炉出水进入换热器进行换热，热量由被加温的二次侧热水送至末端设备进行散热的系统形式。
北京中力创业机电设备有限公司
崔亚杰
2，常压热水锅炉中未充满水，有水位控制问题就是锅筒满水的锅炉，顶部仍连接有开口水箱，仍有水位控制问题
3，常压热水锅炉仅有水位计和温度计，因锅炉与大气相通，锅炉压力始终为大气压力，没有爆炸危险，所以不必安装安全阀，也可以不安装压力表
4，常压热水锅炉供热系统的循环水泵是从锅炉里抽水，水泵应是热水泵，其作用除克服系统阻力外，主要是克服回水调节阀的阻力和位置高度
2，与常压直供系统相比增加看板式换热器，由于换热器具有承压能力，因此可以满足高层建筑的供暖需求，如果用户有供应生活热水需要时可增设容积式换热器
承压系统
1，承压热水锅炉供热系统的锅炉是承压设备，具有爆炸的危险
浅谈煤矿热交换站循环泵的选型
中 图分 类号 ： Ｔ Ｕ ９ ９ ５ ． １
文 献 标 识码 ： Ａ
文章编号 ： １ ０ ０ ６ — ４ ３ １ １ （ ２ ０ １ ５） ０ ７ ～ ０ ０ １ ９ — ０ ２
０ 引言 有的循环水泵达 到原参数的 ２ 倍， 对于循环水泵来说 ， 如 果 在热水供 暖系统中 ，循环水泵作为主要设备 向用户输 其流量、 扬程偏 大， 在这种情况下会严重浪费 电能。 因此全面 如果企业在 送热媒 ， 在热交换站中， 循环水泵 的耗 电量比较大 ， 通常情况 纠正循环水泵选型错误是企业亟待解决大问题。 将会节约大量 电能。现将 下， 约占热交换站总用 电量 的 ４ ０ ０ ／ ０ － ７ ０ ％。循环水泵容量、 扬 节支降耗都能在这方面 引起重视， 程偏大的现象在实际使用循环水泵的过程中普遍存在 ， 甚至 循环水泵在设计选型过程中存在的问题 归纳如下 ： １ 确定设计水泵扬程过犬 循环水 泵扬程选定 过大 ， 分析其原 因主要是 ： 设 计 人 作者 简介 ： 刘军辉 （ １ ９ ７ ４ 一） ， 男， 河北 新乐人 ， 现 任 职 于 河 北 冀 中 宁大勿小” 的心理 ， 全部采用“ 上限叠加 ” 的作法 ， 安 全 能 源股 份 有 限 公 司 东 庞 矿 后 勤 公 司 副经 理 ，工 程 师 ， 员的“
ｌ ｉ ｋ ｅ ｔ ｈ ｅ ｈ ｅ ａ ｒ ｔ ｏ ｆ ｈ ｕ ｍａ ｎ ． Ｉ ｔ ｓ ｓ ｅ ｌ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｉ ｒ ｅ ｃ ｔ ｌ ｙ ｃ ｏ ｎ ｃ ｅ ｒ ｎ ｓ ｔ ｈ ｅ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｗｈ ｏ ｌ ｅ ｈ ｅ ａ ｔ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ． Ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ａ ｎ ａ ｌ ｙ ｚ ｅ ｓ ｔ ｈ ｅ ｍｉ ｓ ｕ ｎ ｄ ｅ ｒ ｓ ｔ ａ ｎ ｄ ｉ ｎ ｇ
热交换器的选型和设计指南三
热交换器的选型和设计指南三2010-01-26 20:15:11 来源：热泵热水器技术网浏览：136次11管壳式换热器的设计要点换热器的设计过程包括计算换热面积和选型两个方面。
有关换热器的选型问题，前面已经讲过了，下面主要介绍管壳式换热器的设计要点及如何分析计算结果、调整计算，而设计出满足工艺需要的、传热效率高的换热器。
11.1设计计算的基本模型及换热器的性能参数换热器的性能主要是通过下列公式来描述的。
a.冷、热两流体间热量平衡Qreq=(WCpΔT)hot=(WCpΔT)coldW--流体质量流量Cp--流体的比热hot--热流体cold--冷流体ΔT--进出口温度差b.传热率方程Qact=(A)(ΔTm)(1/ΣR)ΣR=(1/hi)o+(1/ho)o+(Rf)o+(Rw)oΣR--总热阻A--传热面hi、ho--分别为两流体的传热膜系数Rf--两流体的污垢热阻Rw--金属壁面热阻ΔTm--平均温度差O--通常换热计算以换热管外表面为基准c.传热率的估算Qact≥Qreqd.对压力降的限制条件(ΔPi)act≤(ΔPi)allow(ΔPo)act≤(ΔPo)allowΔP--压力降下标i表示管内下标o表示管外11.2换热器的计算类型换热器的计算类型常分为设计计算和校核计算两大类。
换热器计算一般需要三大类数据：结构数据、工艺数据和物性数据，其中结构数据的选择在换热器中最为重要。
在管壳式换热器的设计中包含有一系列的选择问题，如壳体型式、管程数、管子类型、管长、管子排列、折流板型式、冷热流体流动通道方式等方面的选择。
工艺数据包括冷、热流体的流量、进出口温度、进口压力、允许压降及污垢系数等。
物性数据包括冷、热流体在进出口温度下的密度、比热容、粘度、导热系数、表面张力。
a.设计计算 Design设计计算就是通过给定的工艺条件，来确定一台未知换热器的结构参数，并使其结构最优、尺寸最小。
对设计计算应先确定下列基本的几何参数：－－管长－－管间距－－流向角－－换热管外径及管壁厚b.校核计算 Rating校核计算就是评估一台已知换热器的传热性能，即通过校核设备的几何尺寸来看其是否能满足传热要求。
