建筑给水排水-室内给排水管道安装质量评定表
GB50268-2008给水排水管道工程评定表(终极)
给水排水管道工程施工质量评定表（依据：GB 50268-2008《给水排水管道工程施工及验收规范》)给排水管道工程分项、分部、单位工程划分表A 给排水管道工程分项、分部、单位工程划分表单位工程(子单位工程)开(挖)槽施工的管道工程、大型顶管工程、盾构管道工程、浅埋暗挖管道工程、大型沉管工程、大型桥管工程分部工程(子分部工程)分项工程验收批土方工程沟槽土方(沟槽开挖、沟槽支撑、沟槽回填)、基坑土方(基坑开挖、基坑支护、基坑回填)与下列验收批对应管道主体工程预制管开槽施工主体结构金属类管、混凝土类管、预应力钢筒混凝土管、化学建材管管道基础、管道接口连接、管道铺设、管道防腐层(管道内防腐层、钢管外防腐层)、钢管阴极保护可选择下列方式划分：①按流水施工长度；②排水管道按井段；③给水管道按一定长度连续施工段或自然划分段(路段)；④其他便于过程质量控制方法管渠(廊)现浇钢筋混凝土管渠、装配式混凝土管渠、砌筑管渠管道基础、现浇钢筋混凝土管渠(钢筋、模板、混凝土、变形缝)、装配式混凝土管渠(预制构件安装、变形缝)、砌筑管渠(砖石砌筑、变形缝)、管道内防腐层、管廊内管道安装每节管渠(廊)或每个流水施工段管渠(廊)不开槽施工主体结构工作井工作井围护结构、工作井每座井顶管管道接口连接、顶管管道(钢筋混凝土管、钢管)、管道防腐层(管道内防腐层、钢管外防腐层).钢管阴极保护、垂直顶升顶管顶进：每100m；垂直顶升：每个顶升管盾构管片制作、掘进及管片拼装、二次内衬(钢筋、混凝土)、管道防腐层、垂直顶升盾构掘进：每100环；二次内衬：每施工作业断面；垂直顶升：个顶升管浅埋暗挖土层开挖、初期衬砌、防水层、二次内衬、管道防腐层、垂直顶升暗挖：每施工作业断面；垂直顶升：每个顶升管定向钻管道接口连接、定向钻管道、钢管防腐层(内防腐层、外防腐层)、钢管阴极保护每100m 夯管管道接口连接、夯管管道、钢管防腐层(内防腐层、外防腐层)、钢管阴极保护每100m沉管组对拼装沉管基槽浚挖及管基处理、管道接口连接、管道防腐层、管道沉放、稳管及回填每100m(分段拼装按每段，且不大于100m)预制钢筋混凝土沉管基槽浚挖及管基处理、预制钢筋混凝土管节制作(钢筋、模板、混凝土)、管节接口预制加工、管道沉放、稳管及回填每节预制钢筋混凝土管桥管管道接口连接、管道防腐层(内防腐层、外防腐层)、桥管管道每跨或每100m；分段拼装按每跨或每段，且不大于100m附属构筑物工程井室(现浇混凝土结构、砖砌结构、顶制拼装结构)、雨水口及支连管、支墩同一结构类型的附属构筑物不大于10 个注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141 等相关规定执行。
给水排水管道工程施工及验收规范单元工程质量评定表
水利水电工程给水排水管道工程施工及验收规范单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表 (4)J2刚性管道沟槽回填单元工程质量评定表 (8)J3柔性管道沟槽回填单元工程质量评定表 (11)J4管道沟槽回填单元工程质量评定表 (12)J5管道沟槽回填(球墨铸铁管)单元工程质量评定表 (13)J6管道沟槽回填(钢筋混凝土管)单元工程质量评定表 (15)J7管道沟槽回填(钢管)单元工程质量评定表 (16)J8管道基础单元工程质量评定表 (18)J9钢管内防腐层(水泥砂浆)单元工程质量评定表 (20)J10钢管内防腐层(液体环氧涂料)单元工程质量评定表 (21)J11钢管接口连接单元工程质量评定表 (22)J12钢管外防腐层单元工程质量评定表 (24)J13钢管阴极保护单元工程质量评定表 (25)J14球墨铸铁管接口连接单元工程质量评定表 (28)J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 (29)J16接口连接单元工程质量评定表 (29)J17钢筋混凝土管接口单元工程质量评定表 (31)J18钢筋混凝土管接口连接单元工程质量评定表 (32)J19化学建材管接口连接单元工程质量评定表 (34)J20管道铺设单元工程质量评定表 (36)J21管道铺设（钢管）单元工程质量评定表 (37)J22管道铺设（球墨铸铁管）单元工程质量评定表 (38)J23管道铺设（钢筋混凝土管）单元工程质量评定表 (40)J24工作井单元工程质量评定表 (42)J25直线顶管管道单元工程质量评定表 (45)J26曲线顶管管道单元工程质量评定表 (47)J27垂直顶升管道单元工程质量评定表 (50)J28盾构管片制作单元工程质量评定表 (52)J29盾构掘进和管片拼装单元工程质量评定表 (55)J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表 (57)J31浅埋暗挖管道的土层开挖单元工程质量评定表 (59)J32浅埋暗挖管道的初期衬砌单元工程质量评定表 (61)J33浅埋暗挖管道的防水层单元工程质量评定表 (63)J34浅埋暗挖管道的二次衬砌单元工程质量评定表 (65)J35定向钻施工管道单元工程质量评定表 (67)J36夯管施工管道单元工程质量评定表 (69)J37沉管基槽浚挖及管基处理单元工程质量评定表 (70)J38组对拼装管道(段)的沉放单元工程质量评定表 (72)J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 (74)J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表 (75)J41预制钢筋棍凝土管的沉放单元工程质量评定表 (78)J42沉管的稳管及回填单元工程质量评定表 (80)J43桥管管道单元工程质量评定表 (81)J44井室单元工程质量评定表 (84)J45雨水口及支、连管单元工程质量评定表 (86)J46支墩单元工程质量评定表 (89)J47铸铁管（承插口）安装单元工程质量评定表 (90)水利水电工程J1沟槽开挖与地基处理单元工程质量评定表表注:本表验收标准引用GB50268-2008《给排水管道工程施工及验收规范》。
水利水电工程给水排水管道工程施工质量评定表
水利水电工程给水排水管道工程施工及验收规范单元工程质量评定表J1沟槽开挖与地基处理单元工程质量评定表3 目录J2刚性管道沟槽回填单元工程质量评定表J3柔性管道沟槽回填单元工程质量评定表J4管道沟槽回填单元工程质量评定表J6管道沟槽回填（钢筋混凝土管）单元工程质量评定表J8管道基础单元工程质量评定表J20管道铺设单元工程质量评定表J21管道铺设（钢管）单元工程质量评定表J5管道沟槽回填（球墨铸铁管）单元工程质量评定表10 11 J7管道沟槽回填（钢管）单元工程质量评定表11 13 J9钢管内防腐层（水泥砂浆）单元工程质量评定表15 J10钢管内防腐层（液体环氧涂料）单元工程质量评定表 16 J11钢管接口连接单元工程质量评定表J12钢管外防腐层单元工程质量评定表18 J13钢管阴极保护单元工程质量评定表18 J14球墨铸铁管接口连接单元工程质量评定表21 J15钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土管 22J16接口连接单元工程质量评定表22 J17钢筋混凝土管接口单元工程质量评定表23 J18钢筋混凝土管接口连接单元工程质量评定表24 J19化学建材管接口连接单元工程质量评定表25 27 28 J22管道铺设（球墨铸铁管）单元工程质量评定表 28J23管道铺设（钢筋混凝土管）单元工程质量评定表29J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表J35定向钻施工管道单元工程质量评定表J36夯管施工管道单元工程质量评定表J39沉放的预制钢筋混凝土管节制作单元工程质量评定表 J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表J41预制钢筋棍凝土管的沉放单元工程质量评定表55 J42沉管的稳管及回填单元工程质量评定表56 J43桥管管道单元工程质量评定表57 J44井室单元工程质量评定表59 J45雨水口及支、连管单元工程质量评定表61 J46支墩单元工程质量评定表 63 J24工作井单元工程质量评定表31 J25直线顶管管道单元工程质量评定表33 J26曲线顶管管道单元工程质量评定表35 J27垂直顶升管道单元工程质量评定表37 J28盾构管片制作单元工程质量评定表38 J29盾构掘进和管片拼装单元工程质量评定表40 42 J31浅埋暗挖管道的土层开挖单元工程质量评定表43 J32浅埋暗挖管道的初期衬砌单元工程质量评定表44 J33浅埋暗挖管道的防水层单元工程质量评定表46 J34浅埋暗挖管道的二次衬砌单元工程质量评定表47 48 49 J37沉管基槽浚挖及管基处理单元工程质量评定表50 J38组对拼装管道（段）的沉放单元工程质量评定表51 52 53水利水电工程 J1沟槽开挖与地基处理单元工程质量评定表施工单位自评意见%，且不合格点不集中分布。
建筑给水排水施工质量验收规范

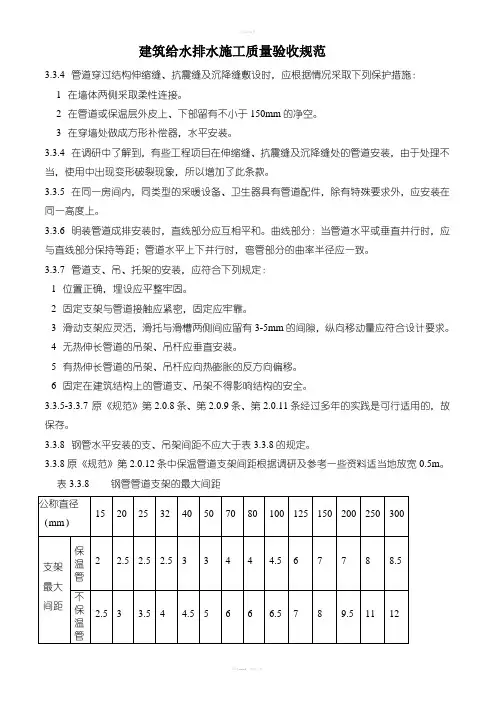

建筑给水排水施工质量验收规范3.3.4 管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施：1 在墙体两侧采取柔性连接。
2 在管道或保温层外皮上、下部留有不小于150mm的净空。
3 在穿墙处做成方形补偿器，水平安装。
3.3.4 在调研中了解到，有些工程项目在伸缩缝、抗震缝及沉降缝处的管道安装，由于处理不当，使用中出现变形破裂现象，所以增加了此条款。
3.3.5 在同一房间内，同类型的采暖设备、卫生器具有管道配件，除有特殊要求外，应安装在同一高度上。
3.3.6 明装管道成排安装时，直线部分应互相平和。
曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。
3.3.7 管道支、吊、托架的安装，应符合下列规定：1 位置正确，埋设应平整牢固。
2 固定支架与管道接触应紧密，固定应牢靠。
3 滑动支架应灵活，滑托与滑槽两侧间应留有3-5mm的间隙，纵向移动量应符合设计要求。
4 无热伸长管道的吊架、吊杆应垂直安装。
5 有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6 固定在建筑结构上的管道支、吊架不得影响结构的安全。
3.3.5-3.3.7 原《规范》第2.0.8条、第2.0.9条、第2.0.11条经过多年的实践是可行适用的，故保存。
3.3.8 钢管水平安装的支、吊架间距不应大于表3.3.8的规定。
3.3.8 原《规范》第2.0.12条中保温管道支架间距根据调研及参考一些资料适当地放宽0.5m。
表3.3.8 钢管管道支架的最大间距3.3.9 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表3.3. 9的规定。
采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
3.3.9 参考中国工程建设标准化协会标准、资料和有关省市规定编写。
表3.3.9 塑料管及复合管管道支架的最大间距3.3.10 铜管垂直水平安装的支架间距应符合表3.3.10的规定。
给水排水管道工程质量评定表(2)
水利水电工程给水排水管道工程施工与验收规X单元工程质量评定表目录J1沟槽开挖与地基处理单元工程质量评定表4J2刚性管道沟槽回填单元工程质量评定表6J3柔性管道沟槽回填单元工程质量评定表8J4管道沟槽回填单元工程质量评定表9J5管道沟槽回填(球墨铸铁管)单元工程质量评定表10J6管道沟槽回填(钢筋混凝土管)单元工程质量评定表12J7管道沟槽回填(钢管)单元工程质量评定表13J8管道根底单元工程质量评定表14J9钢管内防腐层(水泥砂浆)单元工程质量评定表16J10钢管内防腐层(液体环氧涂料)单元工程质量评定表17J11钢管接口连接单元工程质量评定表18J12钢管外防腐层单元工程质量评定表20J13钢管阴极保护单元工程质量评定表21J14球墨铸铁管接口连接单元工程质量评定表22J15钢筋混凝土管、预〔自〕应力混凝土管、预应力钢筒混凝土管23 J16接口连接单元工程质量评定表23J17钢筋混凝土管接口单元工程质量评定表24J18钢筋混凝土管接口连接单元工程质量评定表26J19化学建材管接口连接单元工程质量评定表27J20管道铺设单元工程质量评定表28J21管道铺设〔钢管〕单元工程质量评定表29J22管道铺设〔球墨铸铁管〕单元工程质量评定表31J23管道铺设〔钢筋混凝土管〕单元工程质量评定表32J24工作井单元工程质量评定表33J25直线顶管管道单元工程质量评定表36J26曲线顶管管道单元工程质量评定表38J27垂直顶升管道单元工程质量评定表40J28盾构管片制作单元工程质量评定表41J29盾构掘进和管片拼装单元工程质量评定表44J30盾构施工管道的钢筋混凝土二次衬砌单元工程质量评定表46J31浅埋暗挖管道的土层开挖单元工程质量评定表47J32浅埋暗挖管道的初期衬砌单元工程质量评定表48J33浅埋暗挖管道的防水层单元工程质量评定表50J34浅埋暗挖管道的二次衬砌单元工程质量评定表51J35定向钻施工管道单元工程质量评定表53J36夯管施工管道单元工程质量评定表54J37沉管基槽浚挖与管基处理单元工程质量评定表56J38组对拼装管道(段)的沉放单元工程质量评定表57J39沉放的预制钢筋混凝土管节制作单元工程质量评定表58J40沉放的预制钢筋混凝土管节接口预制加工单元工程质量评定表60 J41预制钢筋棍凝土管的沉放单元工程质量评定表61J42沉管的稳管与回填单元工程质量评定表62J43桥管管道单元工程质量评定表63J44井室单元工程质量评定表66J45雨水口与支、连管单元工程质量评定表68J46支墩单元工程质量评定表69J47铸铁管〔承插口〕安装单元工程质量评定表70表分项工程质量验收记录表73表 B.0.3 分部(子分部)工程质量验收记录表74表 B.0.4-1 单位(子单位)工程质量竣工验收记录表76表B.0.4-2 单位(子单位)工程质量控制资料核查表77表B.0.4-3 单位(子单位)工程观感质量核查表78表B.0.4-4 单位(子单位)工程结构安全和使用功能性检测记录表80表注水法试验记录表81表管道闭水试验记录表83表管道闭气检验记录表85水利水电工程J1沟槽开挖与地基处理单元工程质量评定表表注:本表验收标准引用GB50268-2008《给排水管道工程施工与验收规X》。
建筑工程给排水及采暖工程质量验收表格
室内给水管道及配件安装工程检验批质量验收记录表
GB 50242—2002
室内消火栓系统安装工程检验批质量验收记录表
GB 50242—2002
给水设备安装工程检验批质量验收记录表
GB 50242—2002
GB 50242—2002
雨水管道及配件安装工程检验批质量验收记录表
GB 50242—2002
GB 50242—2002
GB 50242-2002
GB 50242-2002
室内采暖管道及配件安装工程检验批质量验收记录表
GB 50242—2002
室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收
记录表
低温热水地板辐射采暖安装工程检验批质量验收记录表
GB 50242—2002
GB 50242—2002
GB 50242—2002
GB 50242—2002
0506
GB 50242—2002
室外排水管沟及井池工程检验批质量验收记录表
GB 50242-2002
室外供热管道及配件安装工程检验批质量验收记录表
建筑中水系统及游泳池水系统安装工程检验批质量验收记录表
锅炉安装工程检验批质量验收记录表
GB 50242-2002
GB 50242-2002
工艺管道安装工程检验批质量验收记录表
GB50242-2002
（Ⅱ）
锅炉安全附件安装工程检验批质量验收记录表
GB 50242-2002
换热站安装工程检验批质量验收记录表
GB 50242—2002
0510。
给排水管道验收表格
降水与排水工程检验批质量验收记录010202□□单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1排水沟坡度1～2‰2井管〔点〕垂直度1％3井管〔点〕间距〔与设计相比〕≤150％4井管〔点〕插入深度〔与设计相比〕≤200mm5过滤砂砾料填灌〔与计算值相比〕≤5mm6井点真空度：轻型井点喷射井点>60kpa>93kpa一般项目7电渗井点阴阳极距离：轻型井点喷射井点80～100mm120～150mm专业工长(施工员)施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理(建立)单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日渗排水、盲沟排水工程检验批质量验收记录010512□□单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1反滤层质量第6.1.8条主控项目2集水管埋深及坡度第6.1.9条1渗排水层构造第6.1.10条2渗排水层铺设第6.1.11条一般项目3盲沟构造第6.1.12条专业工长(施工员)施工班组长施工单位检查评定结果工程专业质量检查员： 年 月 日监理(建立)单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年 月 日排〔雨〕水管道灌水试验记录质控〔水〕表－1 共 页 第 页单位〔子单位〕工程名称施工单位试验日期排水管在设计图上编号排水管灌水高度〔部位或管段〕灌水持续时间〔min〕管内液面情况外观检查处理情况结论专业监理工程师施工质检员施工员〔建立单位工程专业技术负责人〕单位试验员排水管道通水能力试验记录质控〔水〕表－2 共页第页单位〔子单位〕工程名称施工单位试验日期排水管始讫层次试验情况管路编号修复情况出现问题后结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员排水管道通球试验记录质控〔水〕表4.2.6－3 共 页 第 页单位〔子单位〕工程名称施工单位试验日期管道编号试验部位管径〔mm 〕球径〔mm 〕试 验 情 况出现问题后修复情况结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员水泵试运转测试检查记录质控〔水〕表 共 页 第 页单位〔子单位〕工程名称施工单位试运转日期设备名称型号规格安装位号制造厂名出厂日期水泵扬程出口压力间 隙轴向倾斜要求值〔滴〕径向位移联轴器用手盘动滴水情况填 料室每分钟实测值〔滴〕最高温度〔℃〕室内温度轴承温度机身温度阀门工作情况额定电压值(V)实 测I A实测电压值(V)I B 额定电流值(A)电 流值(A)I C电 动 机 绝 缘 电 阻 值相间绝缘电阻值〔MΩ〕相对地绝缘电阻值〔MΩ〕A - BB – CC – AA – EB – EC – E外 壳 接 地 电 阻 值〔Ω〕实测值其他试运转情况结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员雨水管道及配件安装工程检验批质量验收记录050202□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1室内雨水管道灌水试验第5.3.1条2塑料雨水管安装伸缩节第5.3.2条〔1〕管径50mm 20‰〔2〕管径75mm 15‰〔3〕管径100mm 8‰〔4〕管径125mm 6‰〔5〕管径150mm5‰3地下埋设雨水管道最小坡度〔6〕管径200~400mm4‰主控项目4悬吊雨水管最小坡度≤5‰1雨水管不得与生活污水管道连接第条2雨水斗管安装第条管径≤150 ≯15m 3悬吊式雨水管道检查口间距管径≥200 ≯20m焊口平直度管壁厚10mm 以内管壁厚1/4高 度焊缝加强面宽 度+1mm 深 度小于0.5mm 连续长度25mm4焊口允许偏差咬边长 度总长度〔两侧〕小于焊缝长度的10%一般项目5雨水管道安装的允许偏差同室内排水管第条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员： 年 月 日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年 月 日分部工程质量验收记录〔建筑给水、排水及采暖〕质控〔水〕表4.2.9－8 05□□工程名称构造质式验收部位层 数建筑面积施工日期验收日期施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号项目验收记录验收结论室内给水系统 □室内排水系统□室内热水供给系统 □卫生器具安装 □室内采暖系统□建筑中水系统及游泳池系统 □1子分部工程名称供热锅炉及辅助设备安装□共子分部，经查子分部，符合规*及设计要求子分部2质 量 控 制 资 料共项，经核查符合要求项，经核定符合规*要求项3安 全 和 功 能 检验〔检测〕报告共抽查项，符合要求项，经返工处理符合要求项4观 感 质 量共抽查项，符合要求项，不符合要求项综合验收意 见分包单位工程经理： 年 月 日施工单位工程经理： 年 月 日设计单位工程负责人：年 月 日验收单位监理〔建立〕单 位总监理工程师：〔建立单位工程负责人〕年 月 日室外给水管道安装工程检验批质量验收记录050601□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1埋地管道覆土深度第条2给水管道不得直接穿越污染源第条3管道上可拆和易腐件，不埋在土中第条4管井内安装与井壁的距离第条5管道的水压试验第条6埋地管道的防腐第条主控工程7管道冲洗和消毒第条1管道和支架的涂漆第条2阀门、水表安装位置第条3给水与污水管平行铺设的最小间距第条4管道连接符合规*要求第9.2.12,第9.2.13,第9.2.14,第9.2.15,第9.2.16,第埋地100mm 铸铁管敷设在沟槽内50mm 埋地100mm 坐标钢管、塑料管、复合管敷设在沟槽内或架空40mm 埋地±50mm铸铁管敷设在地沟内±30mm埋地±50mm 标高钢管、塑料管、复合管敷设在沟槽内或架空±30mm 铸铁管直段〔25m 以上〕起点~终点40mm一般项目5管道安装允许偏差水平管纵横向弯曲钢管、塑料管、复合管直段〔25m 以上〕起点~终点30mm 施工单位检查评定结果专业工长〔施工员〕施工班组长工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日管沟及井室工程检验批质量验收记录050603□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1管沟的基层处理和井室的地基设计要求2各类井盖的标识应清楚，使用正确第条3通车路面上的各类井盖安装第条主控工程4重型井圈与墙体结合部处理第条1管沟及各类井室的位置、坐标，沟底标高设计要求2管沟的回填要求第条一般3管沟岩石基底要求第条4管沟回填的要求第条5井室内施工要求第条项目6井室内应严密，不透水第条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外排水管道安装工程检验批质量验收记录050701□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录主控1管道坡度符合设计要求、严禁无坡或倒坡设计要求工程2灌水试验和通水试验第条1排水铸铁管的水泥捻口第条2排水铸铁管除锈、涂漆第条3承插接口安装方向第条4砼管或钢筋砼管抹带接口的要求第条埋地100mm 坐标敷设在沟槽内50mm 埋地±20mm 标高敷设在沟槽内±20mm 每5m 长10mm 一般项目5允许偏差水平管道纵横向弯曲全长〔两井间〕30mm专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外排水管沟及井池工程检验批质量验收记录050702□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1沟基的处理和井池的底板设计要求主控工程2检查井、化粪池的底板及进出口水管标高设计要求1井池的规格、尺寸和位置，砌筑、抹灰第条一般项目2井盖标识、选用正确第条施工单位检查评定结果专业工长〔施工员〕施工班组长工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外供热管道及配件安装工程检验批质量验收记录050801□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1平衡阀及调节阀安装位置及调试第条2直埋无补偿供热管道预热伸长及三通加固第条3补偿器位置和预拉伸、支架位置和构造第条4检查井、入口管道布置方便操作维修第条5直埋管道及接口现场发泡保温处理第条6管道系统的水压试验第条，第条7管道冲洗第条主控工程8通热试运行调试第条1管道的坡度设计要求2除污器构造、安装位置第条3管道的焊接第条，第条4管道安装对应位置尺寸第11.211、条5管道防腐应符合规*第条敷设在沟槽内及架空20坐标〔mm 〕埋地50敷设在沟槽内及架空±10标高〔mm 〕埋地±15管径≤100mm 1每1m管径>100m 1.5管径≤100mm ≯13水平管道纵、横方向弯曲〔mm 〕全长〔25mm 〕管径>100m ≯25管径≤100mm 8%椭圆率管径>100m 5%管径≤100mm 4一般项目6安装允许偏差折皱不平度〔mm 〕管径125～200mm 5管径250～400mm7厚度+0.1δ，-0.05δ卷材57管道保温允许偏差外表平整度〔mm 〕涂抹10专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日。
排水管道及配件安装检验批质量验收记录表
3mm ≯15mm
3mm ≯10mm
3mm
立 管 垂 直 度
塑料管
施工单位检查评定结果
全长(5m以上)
≯15mm
专业工长（施工员）
项目专业质量检查员：
监理(建设)单位验收结论
监理工程师 (建设单位项目专业技术负责人):
施工班组长 年月日 年月日
记录表
428 1
50242-2002 监理(建设)单位 验收记录
室内排水管道及配件安装工程检验批质量验收记录表 GB50242-2002
单位（子单位）工程名称
050201
分部（子分部）工程名称
验收部位
1
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号来自建筑给水排水及采暖工程施工质量验收规范 GB50242-2002
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位 验收记录
1
排水管道 灌水试验
第5.2.1条
主
控 2 生活污水铸铁管，塑料管坡度 第5.2.2、5.2.3条
项3
排水塑料管安装伸缩节
目
4 排水立管及水平干管通球试验
第5.2.4条 第5.2.5条
1 生活污水管道上设检查口和清扫 第5.2.6、5.2.7条 口
2 金属和塑料管支、吊架安装 第5.2.8、5.2.9条
年月日 年月日
全长 (25m 以上)
或等于 管径大于
100mm 管径小于
或等于 管径大于
100mm
每1m
许
全长(25m以上)
偏
钢筋混
每1m
差
凝土管
、混凝 全长(25m以上)
