CD4051 CD4052 CD4053中文资料PDF 引脚功能
CD4051中文资料
CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当 “INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的 CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V 的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操作了。
比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.Vee就是电子开关的8个输入端可以允许的信号范围下限.注意不要超过它的极限参数.峰－峰值达15VCD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V 输入电压范围…………0V～VDD 工作温度范围M类…………－55℃～125℃E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V输入电压……－0.5V~VDD+0.5V 输入电流…………….±10mA储存温度…………－65℃～150℃。
IC资料-CD4051_4052_4053多路选择模拟开关
850
270
1050
1300
330
120
400
520
Ω
210
80
240
300
10
10
Ω
5
±50 ±200 ±200 ±200
±0.01
±50
±500 ±2000 ±2000 ±2000
nA
±0.08 ±200 ±0.04 ±200 ±0.02 ±200
nA
1.5 3.0 4.0 3.5 7 11 -0.1 0.1 3.5 7 11 -10-5 -10-5
-0.1 0.1 20 40 80
-10-5 -10-5
-0.1 0.1 20 40 80
-0.1 0.1 150 300 600
信号输入VIS和输出VOS VDD＝2.5V VEE＝-2.5V 或VDD＝5V VEE＝0V VDD＝5V 导通电阻 （峰值 RL＝10kΩ VEE＝-5V RON VEE ≤ VIS ≤ （任一通道） 或V DD＝10V VDD） VEE＝0V VDD＝7.5V VEE＝-7.5V 或V DD＝15V VEE＝0V VDD＝2.5V VEE＝-2.5V 或VDD＝5V VEE＝0V VDD＝5V 任两个通道间 RL＝10kΩ （任 VEE＝-5V 的导通电阻增 或V DD＝10V 一通道） 益 VEE＝0V VDD＝7.5V VEE＝-7.5V ΔRON 或V DD＝15V VEE＝0V 关态通道漏电 VDD-＝7.5V，VEE＝-7.5V 流， 任一通道处 O/I＝±7.5V，I/O＝0V 于关态 inhibit=7.5V CD4051 关 态 通 道 漏 电 VDD=7.5V CD4052 流， 所有通道处 VEE=-7.5V O/I=0V 于关态 CD4053 I/O=±7.5V 控制输入A、B、C和inhibit VEE＝ VSS，RL VDD=5V ＝1k Ωto VSS VDD=10V 低 电 平 输 入 电 IIS<2uA,所有的 VIL 通道为关态 压 VDD=15V VIS＝VDD thru
CD4051 CD4052 CD4053中文资料PDF 引脚功能
CD4051 CD4052 CD4053中文资料PDF 引脚功能CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和I NH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰值至2 0V的模拟信号。
例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有的通道截止。
三位二进制信号选通8通道中的一通道，可连接该输入端至输出。
CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。
二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。
CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。
例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有通道截止。
控制输入为高电平时，“0”通道被选，反之，“1”通道被选。
CD4051引脚图CD4052引脚图CD4053引脚图CD4051逻辑图CD4052逻辑图CD4053逻辑图切换时间波形图Absolute Maximum Ratings 绝对最大额定值：Recommended Operating Conditions 建议操作条件：DC Electrical Characteristics 直流电气特性：DC Electrical Characteristics 直流电气特性：AC Electrical Characteristics 交流电气特性：相关下载：cd4051中文资料，。

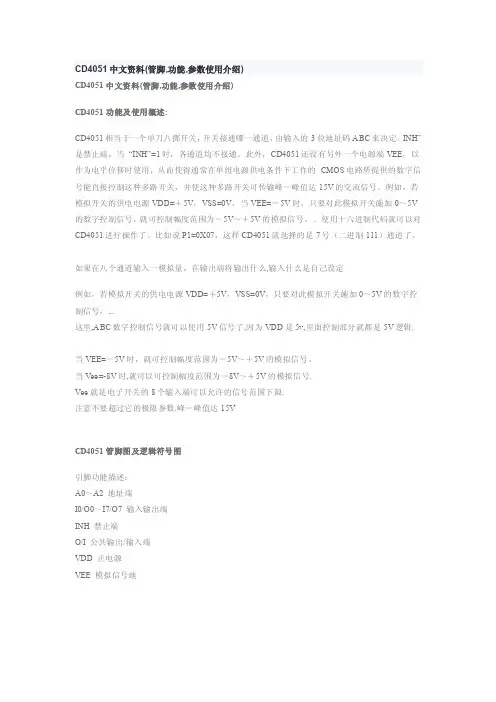

cd4051中文资料（管脚,功能,参数使用介绍）
CD4051中文资料(管脚,功能,参数使用介绍)CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码A BC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V 的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操作了。
比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...这里,A BC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.Vee就是电子开关的8个输入端可以允许的信号范围下限.注意不要超过它的极限参数.峰－峰值达15VCD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V 输入电压范围…………0V～VDD工作温度范围M类…………－55℃～125℃ E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V 输入电压……－0.5V~VDD+0.5V输入电流…………….±10mA储存温度…………－65℃～150℃教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
CD4051中文资料(管脚,功能,参数使用介绍)

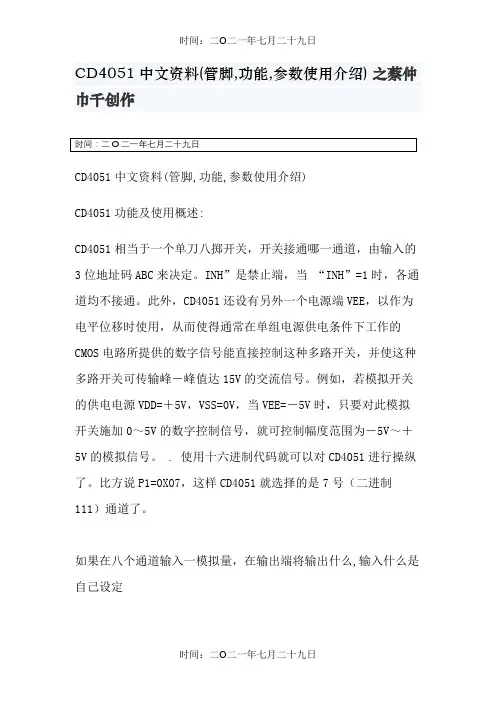

CD4051中文资料(管脚,功能,参数使用介绍) 之蔡仲巾千创作CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操纵了。
比方说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.Vee就是电子开关的8个输入端可以允许的信号范围下限.注意不要超出它的极限参数.峰－峰值达15VCD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V输入电压范围…………0V～VDD 工作温度范围M类…………－55℃～125℃E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V输入电压……－0.5V~VDD+0.5V输入电流…………….±10mA储存温度…………－65℃～150℃。
CD4051中文资料
CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的 CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操作了。
比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.Vee就是电子开关的8个输入端可以允许的信号范围下限.注意不要超过它的极限参数.峰－峰值达15VCD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V 输入电压范围…………0V～VDD 工作温度范围M类…………－55℃～125℃E 类………….－40℃～85℃极限值：电源电压…...－～18V输入电压……－~VDD+输入电流…………….±10mA储存温度…………－65℃～150℃。
CD4052的引脚图、功能说明、真值表
B
A
接通通道
0
0
0
0x,0y
0
0
1
1x,1y
0
1
0
2x,2y
0
1
1
3x,3y
1
X
X
None
2、CD4052引脚功能说明
引脚号
符号
功能
1、2、4、5
IN/OUT
Y通道输入/输出端
11、12、14、15
IN/OUT
X通道输入/输出端
9、10
A、B
地址端
3OUT/INY公共 Nhomakorabea出/输入端
13
OUT/IN
X公共输出/输入端
6
INH
禁止端
7
VEE
模拟信号接地端
8
VSS
数字信号接地端
16
VDD
电源+
3、CD4052相当于一个双刀四掷开关，具体接通哪一通道，由输入地址码AB来决定。其真值如下
1cd4052引脚图2cd4052引脚功能说明引脚号符号功能通道输入输出端11121415inout通道输入输出端910公共输出输入端13outininh禁止端vee模拟信号接地端vss数字信号接地端16vdd电源3cd4052相当于一个双刀四掷开关具体接通哪一通道由输入地址码ab来决定
1、CD4052引脚图
CD4051,CD4052,CD4053中文资料
模拟开关CD4051,CD4052,CD4053中文资料模拟开关CD4051,CD4052,CD4053中文资料CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和INH 输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰值至20V的模拟信号。
例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号。
这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有的通道截止。
三位二进制信号选通8通道中的一通道，可连接该输入端至输出。
CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH 输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰峰值至20V 的模拟信号。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。
二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。
CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH 输入，具有低导通阻抗和低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰-峰值至20V 的数字信号。
例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V 的模拟信号。
这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有通道截止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C D4051C D4052C D4053中文资料P
D F引脚功能
CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和I NH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰值至2 0V的模拟信号。
例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有的通道截止。
三位二进制信号选通8通道中的一通道，可连接该输入端至输出。
?
????? CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。
二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。
?
????????CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。
例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有通道截止。
控制输入为高电平时，“0”通道被选，反之，“1”通道被选。
????????????? CD4051引脚图?????????????????? CD4052引脚图???????????? CD4053引脚图????????????????????????????????????? CD4051逻辑图?????????????????????????????????? CD4052逻辑图???????????????????????????????????????CD4053逻辑图?????????????????????????切换时间波形图
Absolute Maximum Ratings 绝对最大额定值：
Recommended Operating Conditions 建议操作条件：
DC Electrical Characteristics 直流电气特性：
DC Electrical Characteristics 直流电气特性：
AC Electrical Characteristics 交流电气特性：。
