G E C烧写程序操作说明
t f t p
The latest revision on November 22, 2020
一、编译工程文件
1、设置共享文件夹，将要编译的文件拉入该文件夹；
虚拟机－设置－选项－共享文件夹－添加
2、Linux 终端：进入共享文件夹中的工和文件，如project->led
3、Linux 终端：执行make命令，编译，
二、下载程序（.bin文件）至开发板
方法一：电脑单机下载
1、开发板接线
电源、网线与电脑对接、板的232接口转USB接电脑
2、打开tftp
当前目录：包含.bin文件的前一级文件夹
Server interface:不用理
3、ip
IP地址：severip
默认网关：gatewayip
4、串口助手
打开SecureCRT文件夹中的” SecureCRT”，进入界面：
如图设置（快捷图标左起第二个）
开发板上电：
需在倒数至0之前按任意键进入菜单，选择e
输入pri：查看ip是否正确
ip错误则进行设定：
输入如下命令：设定ip及保存
其中：ipaddr为开发板ip，只需前三位与serverip相同，第四位为不同的其他值输入下载命令：tftp 0x //xxx为bin文件名,0x
执行运行命令：go 0x
程序开始运行
方法二：利用网络下载
1、连线不同（网络不同）：电脑与开发板接入同一个网络。
即网线一端接开发
板，另一端接路由；电脑则连接wifi或接网线。
2、相同；
3、ip:
IPv4: serverip、默认网关：gatewayip、其他相同4、ip设置方法相同
完~。
烧录器编写中文说明书
烧录器编写说明书
第一步：点击
第二步：出现下图图片，请选择芯片A Tmega168PA,对应图中打勾都打上
第三步：请点击编程熔丝后面的0xF9DF62
第四步：会跳出选择芯片
A Tmega168PA
请按如下图片上的打勾，对照无误后，关掉此图片
第五步：回到控制平台，仔细看一下，编程熔丝位，后面是不是,如确定OK了
第六步：点文件里面的第一个调入
Flash，找到存入2.3程序的地方，点击自己需要的模式，打开，控制平台会出
这时间，就需要把烧录器USB插到电脑，另一头插到KK板上，按控制平台上的
，就会自动烧写程序了，烧写程序OK后，控制平台会出现
算烧录OK了。
tftp使用方法
tftp使用方法TFTP（Trivial File Transfer Protocol）是一个简单的文件传输协议，用于在网络中传输文件，是一种客户机/服务器协议。
TFTP使用UDP（User Datagram Protocol）作为传输层协议，具有比较简单的设计和较低的文件传输速度。
TFTP通常用于从一个本地主机上下载文件到远程主机上。
下面是关于TFTP使用方法的一些参考内容：1. 安装和配置TFTP服务器：- 在Linux系统上，可以通过以下命令安装TFTP服务器软件：sudo apt-get install tftpd-hpa- 在Windows系统上，可以下载和安装SolarWinds的TFTP服务器软件。
2. 启动TFTP服务器：- 在Linux系统上，启动TFTP服务器的命令为：sudo systemctl start tftpd-hpa- 在Windows系统上，双击桌面上的TFTP服务器图标即可启动。
3. 设置TFTP服务器的根目录：- 在Linux系统上，根目录通常为/var/lib/tftpboot。
可以通过修改TFTP服务器的配置文件/etc/default/tftpd-hpa来修改根目录。
- 在Windows系统上，可以通过TFTP服务器软件的设置界面来指定根目录。
4. 传输文件到TFTP服务器：- 在Linux系统上，可以使用以下命令将文件传输到TFTP服务器：tftp put [本地文件名] [远程主机IP地址]- 在Windows系统上，通过TFTP服务器软件提供的上传文件功能来传输文件到TFTP服务器。
5. 从TFTP服务器下载文件：- 在Linux系统上，可以使用以下命令从TFTP服务器下载文件：tftp get [远程文件名] [远程主机IP地址]- 在Windows系统上，通过TFTP服务器软件提供的下载文件功能从TFTP服务器下载文件。
6. 测试TFTP服务器连接：- 在Linux系统上，可以使用以下命令测试与TFTP服务器的连接是否正常：tftp [远程主机IP地址]- 在Windows系统上，可以使用TFTP客户端软件来测试与TFTP服务器的连接。
TFTP命令用法
TFTP命令用法Tftp向运行平凡文件传输协议(TFTP) 服务或daemon 的远程计算机（尤其是运行 UNIX 的计算机）传输文件或从运行平凡文件传输协议(TFTP) 服务或daemon 的远程计算机（尤其是运行 UNIX 的计算机）传输文件。
语法tftp [-i] [Host] [{get | put}] [Source] [Destination]参数-i指定二进制图像传送模式（也称为八进制模式）。
在二进制图像模式下，文件以一个字节为单位进行传输。
在传送二进制文件时使用该模式。
如果省略了-i，文件将以 ASCII 模式传送。
这是默认的传送模式。
该模式将行尾(EOL) 字符转换为指定计算机的适当格式。
传送文本文件时使用该模式。
如果文件传送成功，将显示数据传输率。
Host指定本地或远程计算机。
put将本地计算机上的Destination 文件传送到远程计算机上的Source 文件。
因为 TFTP 协议不支持用户身份验证，所以用户必须登录到远程计算机，同时文件在远程计算机上必须可写。
get将远程计算机上的Destination 文件传送到本地计算机上的Source 文件。
Source指定要传送的文件。
Destination指定将文件传送到的位置。
如果省略了 Destination，将假定它与Source 同名。
/?在命令提示符显示帮助。
注释使用 get 参数如果将本地计算机上的文件FileTwo 传送到远程计算机上的文件FileOne，则指定 put。
如果将远程计算机上的文件FileTwo 传送到远程计算机上的文件FileOne，则指定 get。
Windows XP 或 Windows 2000 不提供一般用途的 TFTP 服务器。
Windows 2000 提供的 TFTP 服务器服务只为 Windows XP 和 Windows 2000 客户端计算机提供远程引导功能。
只有当网际协议 (TCP/IP) 协议在网络连接中安装为网络适配器属性的组件时，该命令才可用。
EAGLECOMM离线烧录器使用说明书
EAGLE COMM离线烧录器使用说明书编制：审核：批准：日期：目录一、外观及接口说明 (1)二、联机升级、更新8 EP968 的功能固件 (2)三、单机升级、更新8 EP968 的功能固件 (5)四、电脑下载程序到EAGLE COMM (6)五、离线烧录 (10)EAGLE COMM离线烧录器使用说明书一、外观及接口说明二、联机升级、更新8 EP968 的功能固件✓使用带Mini-USB的USB线将EAGLE COMM与计算机连接，打开软件，界面如下：✓点击“”会显示EP968 的唯一序列号，形如“”。
✓点击“”，弹出ST等各种型号芯片对应的单片机，本次烧录“STM8L151K6T6”，我们选择“STM8L15xxx”，如烧录STM32F071C8T6,则选择“STM3207F01XXX”。
点击“”选择“”，选择对应的固件，本次选择，若升级STM32F071T8C6芯片对应的固件，则选择；固件烧录中和烧录后的界面如下；三、单机升级、更新8 EP968 的功能固件在开机时保持按住按键“8“，会进入BIOS程序管理器界面，更换或装入功能固件。
✓按上下键进入到“2.更换固件”界面✓上下键选择要升级、更新的固件，本次选择1号固件：STM8L_SWIM_CL250mA_20120384。
✓升级、更新的固件中✓按“OK”键，升级完成.按“F”键进入到烧录界面,STM8主界面如下图右侧所示：四、电脑下载程序到EAGLE COMM✓使用带Mini-USB的USB线将EAGLE COMM与计算机连接，打开软件，界面如下：✓点击“”会显示EP968 的唯一序列号，形如“”。
✓点击“”，弹出ST等各种型号芯片对应的单片机，本次烧录“STM8L151K6T6”，我们选择“STM8L15xxx”，如烧录STM32F071C8T6,则选择“STM3207F01XXX”。
点击“”，选择要烧录的HEX文件，之后会弹出预先指定文件号窗口，点击上下键，选择对应的pdf文件号，生成对应的pdf文件后，上位机软件右侧会打印相关信息。

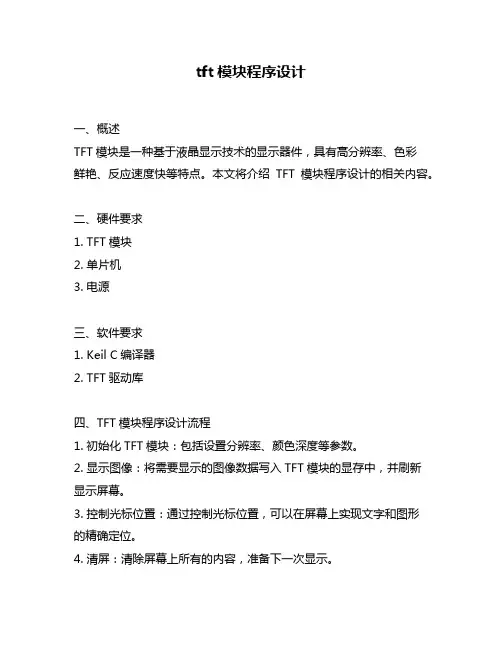

tft模块程序设计
tft模块程序设计
一、概述
TFT模块是一种基于液晶显示技术的显示器件，具有高分辨率、色彩
鲜艳、反应速度快等特点。
本文将介绍TFT模块程序设计的相关内容。
二、硬件要求
1. TFT模块
2. 单片机
3. 电源
三、软件要求
1. Keil C编译器
2. TFT驱动库
四、TFT模块程序设计流程
1. 初始化TFT模块：包括设置分辨率、颜色深度等参数。
2. 显示图像：将需要显示的图像数据写入TFT模块的显存中，并刷新
显示屏幕。
3. 控制光标位置：通过控制光标位置，可以在屏幕上实现文字和图形
的精确定位。
4. 清屏：清除屏幕上所有的内容，准备下一次显示。
五、具体实现步骤
1. 在Keil C中新建工程，并添加TFT驱动库文件。
2. 在main函数中初始化TFT模块，设置分辨率和颜色深度等参数。
3. 加载需要显示的图像数据到显存中，并刷新屏幕。
4. 控制光标位置，实现文字和图形的精确定位。
5. 清屏，准备下一次显示。
六、注意事项
1. 在使用TFT模块时，需要注意电源的稳定性，以免影响显示效果。
2. 在程序设计中，需要根据具体的TFT模块型号和驱动库进行相应的
设置。
3. 在图像数据加载和刷新过程中，需要保证数据传输的正确性和速度。
七、总结
TFT模块程序设计是一项基于液晶显示技术的开发工作，需要掌握相
关的硬件和软件知识。
通过本文介绍的流程和实现步骤，可以更好地
理解TFT模块程序设计的相关内容，并在实际开发中得到应用。
程序烧写说明
程序烧写说明OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。
下面将详细介绍烧写程序的方法。
一、 STC单片机用户烧写方法启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。
总体设置如下图：点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。
要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。
然后点击如图中的Download/下载钮，接着按下实验板上电源给单片机上电若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。
二、 并口ISP下载器烧写方法将ISP下载器插在主板的ISP口处。
确认板上JP1三个跳线都断开，连接好电源线，打开电源。
打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图然后加载要烧录的程序点击File菜单下的openflash，出现如下对话框选择要烧录的文件，这里是*.hex文件烧录，点击下图中的Program按钮就可以把程序下载到单片机A VR单片机的程序烧录过程也是一样的。
不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。
三、 USB接口ISP下载器烧写方法选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。
首先要安装好该软件，安装方法和安装普通软件一样。
可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
二代数采通过网线烧写程序操作说明
二代数采网线烧写程序操作说明
一、现场烧写准备工具
带有网络接口的PC、交叉网线
二、上位机软件和程序文件
上位机软件（TFTP.EXE）、后缀名为BIN的程序文件、reset.txt、active.txt（清除通过网线烧写的程序）。
三、操作步骤
1 查看当前数采程序版本号，只有版本号在3.60以上的才支持网线烧写，如果不是3.60以上的版本，则以下步骤就没有必要继续操作了。
2 手动配置好PC的IP，例如IP ：192.168.1.146 子网掩码：255.255.255.0 默认网关：192.168.1.1 ;DNS服务器可以不用填写。
如
图所示：
用网线将PC的网络接口和数采的网络接口连接起来，打开数采，如果IP地址设置正确，本地连接的状态为已连接上，速度为10.0Mbps。
使用用户密码，进入数采菜单栏，在09 本机网卡设置中查看本地IP地址,并记录下来（默认为192.168.1.123）。
3 打开TFTP上位机软件,按下面图片所示操作
图1：刚打开的界面
图2：设置烧写目标IP 地址
图3：选择烧写方向和数据传输格式和加载本地程序文件
图4：加载将要烧写的程序文件
图5：输入boot.bin 并点击开始烧写
图6：正在烧写
图7：烧写成功
图8
图9：找到本地路径重启文件并添加
图10：重启文件写入成功
4 数采自动重启，重启之后，烧写的程序就会运行。
