CAD坐标方法
CAD中相对坐标和绝对坐标的操作指南
CAD中相对坐标和绝对坐标的操作指南在CAD软件中，坐标是非常重要的概念，它决定了我们在绘制图纸时的准确性和精确度。
CAD软件通常提供了两种坐标系统：相对坐标和绝对坐标。
在本篇文章中，我将为大家介绍这两种坐标系统的操作指南，并提供一些实用的技巧。
1. 相对坐标相对坐标是相对于一个起点的坐标。
这个起点可以是绘图区域中的任意位置，也可以是已经确定的一个点。
相对坐标可以用来描述一个点相对于起点的位置。
在CAD中，我们使用"@"符号来表示相对坐标。
例如，要在起点的右边移动10单位距离，可以输入"@10,0"。
这表示在X轴上移动10个单位，Y轴上保持不变。
同样，要在起点的上方移动10单位距离，可以输入"@0,10"。
这表示在Y轴上移动10个单位，X轴上保持不变。
值得注意的是，相对坐标是相对于当前位置的，而不是相对于坐标轴的。
因此，当我们使用相对坐标时，要注意参考点的位置。
如果参考点变化了，相对坐标也会随之变化。
2. 绝对坐标绝对坐标是相对于坐标轴原点（通常是图纸的左下角）的坐标。
绝对坐标的值是固定的，不会随着参考点的变化而改变。
在CAD中，我们使用直接输入坐标的方式来表示绝对坐标。
例如，要在X轴上的10单位位置，Y轴上的5单位位置绘制一个点，可以直接输入"10,5"。
这就是绝对坐标的方式。
无论参考点在哪里，这个点都会被绘制在固定的位置。
使用绝对坐标时，可以通过直接输入坐标的方式来快速定位点的位置。
这在绘制精确图形时非常有用。
3. 切换坐标系统在CAD软件中，我们可以随时切换相对坐标和绝对坐标的使用。
通常情况下，我们可以在命令提示符下直接输入相对坐标或绝对坐标，CAD会根据输入的方式来自动识别。
例如，当我们输入相对坐标时，可以在命令提示符中添加"@ "前缀。
而当我们输入绝对坐标时，不需要添加任何前缀。
此外，CAD软件还提供了一些快捷键和命令来切换坐标系统。
cad中坐标的标注方法步骤
cad中坐标的标注方法步骤我们在绘图过程中经常会有这样的情况：对不规则的孔分布或者类似图元(尤其是比较多的时候)，若用常规的线性标注，容易显得杂乱，影响读图，使用坐标标注方式可最大限度的解决这个问题。
接下来就让小编给您细细道来。
cad坐标标注的方法一1. 定义标注原点这个原点自己可以灵活定义，一般可定义在图形的中心点，角点，或者其它的一些基准点。
按F3打开捕捉，单击图中左下角中心点，将其定义为标注原点。
如图1，图2。
2. 坐标标注单击“坐标标注”按钮，选择刚定义的相对原点，就会出现一个可拖动的标注线，它和一般标注尺寸线不同的，就是可以弯折并调节。
因为是原点，所以此处标注的坐标值为(0，0)如图3。
3. 选择要标注的其他图元进行坐标标注如各个孔中心，沿X或Y方向拖动，进行X,Y方向的标注，此尺寸值即孔中心相对于标注原点的X,Y坐标。
如图4。
4. 尺寸整理和检查为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。
5. 整理和对齐也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清晰容易读。
整理的方法很简单，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。
注意到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。
一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。
如图5。
cad中坐标标注的方法二因为FastDWG支持AutoCAD2004-2014，所以打开AutoCAD 任何一个版本都可以找到“图形工具”面板，再找到“坐标标注”菜单鼠标点击“坐标标注”菜单，再在图纸里，对任一点进行坐标标注，当然也支持选择实体进行坐标标注。

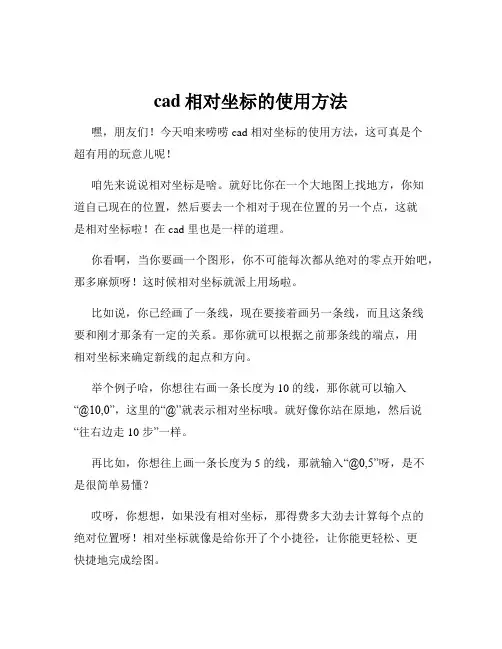

cad相对坐标的使用方法
cad相对坐标的使用方法
嘿，朋友们！今天咱来唠唠 cad 相对坐标的使用方法，这可真是个
超有用的玩意儿呢！
咱先来说说相对坐标是啥。
就好比你在一个大地图上找地方，你知
道自己现在的位置，然后要去一个相对于现在位置的另一个点，这就
是相对坐标啦！在 cad 里也是一样的道理。
你看啊，当你要画一个图形，你不可能每次都从绝对的零点开始吧，那多麻烦呀！这时候相对坐标就派上用场啦。
比如说，你已经画了一条线，现在要接着画另一条线，而且这条线
要和刚才那条有一定的关系。
那你就可以根据之前那条线的端点，用
相对坐标来确定新线的起点和方向。
举个例子哈，你想往右画一条长度为 10 的线，那你就可以输入
“@10,0”，这里的“@”就表示相对坐标哦。
就好像你站在原地，然后说“往右边走 10 步”一样。
再比如，你想往上画一条长度为 5 的线，那就输入“@0,5”呀，是不
是很简单易懂？
哎呀，你想想，如果没有相对坐标，那得费多大劲去计算每个点的
绝对位置呀！相对坐标就像是给你开了个小捷径，让你能更轻松、更
快捷地完成绘图。
而且啊，相对坐标还能让你的绘图更灵活呢！你可以根据实际需要
随时调整，就像跳舞一样，想怎么跳就怎么跳，多有意思呀！
你还可以结合其他的命令和技巧来使用相对坐标，那效果简直绝了！比如说和复制、移动这些命令一起用，能创造出各种奇妙的图形和布局。
总之呢，学会使用 cad 相对坐标，就像是给你的 cad 技能加上了一
对翅膀，能让你在绘图的天空中自由翱翔！别再犹豫啦，赶紧去试试吧，相信你会爱上它的！哈哈！。
使用CAD进行坐标定位的方法
使用CAD进行坐标定位的方法CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。
在CAD中，进行坐标定位是非常重要的一项技能。
本文将介绍使用CAD进行坐标定位的方法，帮助读者更好地应用CAD软件。
在CAD中进行坐标定位有多种方式，下面将以AutoCAD软件为例，介绍其中两种常用的方法。
第一种方法是使用相对坐标进行定位。
相对坐标是以某一点为参照点，通过设定与参照点的相对距离来确定点的位置。
在CAD软件中，以“@”符号为前缀，后跟相对于参照点的X、Y和Z轴的偏移量。
例如，“@1,2,0”表示以当前位置为参照点，在X轴方向上移动1个单位，在Y轴方向上移动2个单位，在Z轴方向上不进行偏移。
通过这种方法，可以快速准确地确定点的位置。
第二种方法是使用绝对坐标进行定位。
绝对坐标是以CAD绘图的坐标原点（通常是绘图区域的左下角）为参照点，确定点的位置。
在CAD软件中，通过输入点的X、Y和Z轴坐标值，以确定点的位置。
例如，“0,0,0”表示绘图原点，即坐标原点的位置。
通过这种方法，可以精确地控制点的位置。
在进行坐标定位时，还可以使用CAD软件提供的一些辅助工具，以提高效率和准确度。
例如，可以使用CAD软件提供的捕捉功能，通过设置捕捉点、捕捉线、捕捉圆等来定位点的位置。
可以使用CAD软件提供的网格功能，使绘图界面上出现均匀的网格线，通过观察网格线的位置，可以更好地估计点的位置。
还可以使用CAD软件的标尺和测量工具，通过测量距离、角度等来确定点的位置。
在进行坐标定位时，还需要注意一些细节。
首先，要确保所有输入的坐标值和偏移量的单位是一致的，避免引入误差。
其次，要谨慎选择参照点，选择一个明确且易于确定位置的点作为参照点，可以提高坐标定位的准确度。
最后，要时刻注意设置坐标系，选择适合当前绘图需求的坐标系，以确保坐标定位的一致性和准确性。
总之，在CAD软件中进行坐标定位是一项非常重要的技能。
CAD中的坐标系和坐标转换教程
CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。
它用来定位和测量对象在二维或三维空间中的位置。
理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。
在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。
1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。
笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。
在二维空间中，只使用x和y轴。
坐标轴的交叉点被称为原点，通常表示为(0,0,0)。
2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。
- 绝对坐标：通过直接给出点在坐标系中的位置来定义。
例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。
- 相对坐标：通过给出点到另一个点的距离和方向来定义。
例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。
3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。
- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。
这对于移动或复制对象非常有用。
- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。
4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。
通过cad直接点出坐标的小技巧
通过cad直接点出坐标的小技巧
1. 使用坐标输入框
CAD软件中通常都会有一个坐标输入框，可以通过该输入框直接输入坐标来实现点出坐标功能。
首先，选中需要标注的点，然后在坐标输入框中输入相应的坐标值，按下Enter键
即可完成点出坐标的操作。
这种方法非常简单直接，适用于需要精确控制坐标位置的情况。
2. 使用绘图工具
CAD软件中有各种绘图工具，比如直线工具、圆弧工具等，这些工具通常都可以指定端点坐标来完成绘图操作。
通过这些绘图工具，可以直接在绘图过程中点出坐标，非常方便快捷。
3. 使用参照对象
在CAD软件中，通常可以选择某个对象作为参照对象，然后通过该对象的坐标来点出坐标。
具体操作方法是选中参照对象，然后在需要标注的位置上右键点击，选择“参照对象”，然后就可以直接点出该对象的坐标了。
4. 使用坐标系
在CAD软件中，通常都会有坐标系工具，可以通过坐标系工具来确定特定点的坐标位置。
选中需要标注的点，然后使用坐标系工具来确定该点的坐标位置，非常方便快捷。
5. 使用辅助线
在CAD软件中，可以使用辅助线来帮助确定坐标位置。
选中需要标注的点，然后通过绘
制辅助线的方式来确定该点的坐标位置，非常实用。
总结来说，通过CAD直接点出坐标的小技巧有很多种，以上只是其中一部分。
不同的场
景和需要可能适合不同的方法，因此在实际操作中可以根据具体情况选择合适的方法来实
现点出坐标的操作。
希望以上介绍的小技巧可以对大家在CAD软件中点出坐标时有所帮助。
CAD坐标系的使用方法
CAD坐标系的使用方法一、CAD坐标系的定义二、坐标系统的类型1.绝对坐标：绝对坐标是指物体在CAD图纸中的世界坐标。
绝对坐标是相对于一个固定的原点来确定物体的位置。
在CAD绘图中，通过输入具体的X、Y（和Z），可以准确地指定物体的位置。
3.极坐标：极坐标是用角度和距离来确定物体的位置的。
极坐标通过给定一个起始点和方向来确定物体在CAD中的位置。
在二维平面中，角度通常以度数表示，距离通常以长度单位表示。
三、CAD坐标系的移动和旋转在CAD中，可以移动和旋转整个图纸的坐标系，以适应不同的设计需求。
以下是一些常用的方法：1.平移：平移是指将整个坐标系沿着X、Y和Z轴方向移动。
在CAD 软件中，通过给定平移的距离来实现。
例如，命令“MOVEXY10,20”将坐标系沿X轴正向移动10个单位，沿Y轴正向移动20个单位。
2.旋转：旋转是指将整个坐标系沿着一些轴旋转一个指定的角度。
在CAD软件中，可以指定旋转的角度和轴向。
例如，命令“ROTATE45Z”将坐标系绕Z轴旋转45度。
3.缩放：缩放是指改变图纸中物体的大小。
在CAD中，缩放可以通过指定一个缩放比例来实现。
例如，命令“SCALE0.5”将整个图纸缩小到原来的50%。
四、常用的CAD坐标命令1.LINE:该命令用于在CAD图纸中绘制直线。
可以通过输入两个端点的坐标来指定直线的位置。
例如，命令“LINE0,010,10”将在原点和（10,10）两个点之间绘制一条直线。
2.CIRCLE:该命令用于在CAD图纸中绘制圆。
可以通过输入圆心坐标和半径来指定圆的位置和大小。
例如，命令“CIRCLE5,53”将在坐标（5,5）处绘制一个半径为3的圆。
3.ARC:该命令用于在CAD图纸中绘制弧。
可以通过输入弧的起始点、终点和半径来指定弧的位置和大小。
例如，命令“ARC0,05,05”将以坐标原点为起点，半径为5的圆弧。
五、CAD坐标系的应用1.建筑设计中使用CAD坐标系来确定建筑物的位置和尺寸。
cad坐标系转换方法
cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。
由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。
本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。
2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。
在CAD软件中，平移是通过指定平移向量来实现的。
平移向量包括X方向、Y方向和Z方向上的位移值。
通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。
3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。
在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。
旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。
通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。
4. 缩放缩放是一种改变对象尺寸的方法。
在CAD软件中，缩放是通过指定缩放因子来实现的。
缩放因子可以是一个比例值，也可以是一个具体的长度值。
缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。
通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。
5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。
假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。
首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。
根据实际需求，指定平移向量为（tx, ty, tz）。
接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。
根据实际需求，指定旋转角度为θ。
最后，通过缩放操作根据实际需求调整对象的尺寸。
根据实际需求，指定缩放因子为（sx, sy, sz）。
通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。
6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1 笛卡尔坐标系笛卡儿坐标系又称为直角坐标系，由一个原点（坐标为(0,0)）和两个通过原点的、相互垂直的坐标轴构成（见图2-11）。
其中，水平方向的坐标轴为X 轴，以向右为其正方向；垂直方向的坐标轴为Y 轴，以向上为其正方向。
平面上任何一点P 都可以由X 轴和Y 轴的坐标所定义，即用一对坐标值（x,y）来定义一个点。
例如，某点的直角坐标为（3,4）。
2.4.2 极坐标系极坐标系是由一个极点和一个极轴构成（见图2-12），极轴的方向为水平向右。
平面上任何一点P 都可以由该点到极点的连线长度L（>0）和连线与极轴的交角a（极角，逆时针方向为正）所定义，即用一对坐标值（L<a）来定义一个点，其中“<”表示角度。
例如，某点的极坐标为（5<30）。
2.4.3 相对坐标在某些情况下，用户需要直接通过点与点之间的相对位移来绘制图形，而不想指定每个点的绝对坐标。
为此，AutoCAD 提供了使用相对坐标的办法。
所谓相对坐标，就是某点与相对点的相对位移值，在AutoCAD 中相对坐标用“@”标识。
使用相对坐标时可以使用笛卡儿坐标，也可以使用极坐标，可根据具体情况而定。
例如，某一直线的起点坐标为（5,5）、终点坐标为（10,5），则终点相对于起点的相对坐标为（@5,0）,用相对极坐标表示应为（@5<0）。
2.4.4 坐标值的显示在屏幕底部状态栏中显示当前光标所处位置的坐标值,该坐标值有三种显示状态，如图2-13 所示。
(1) 绝对坐标状态：显示光标所在位置的坐标。
(2) 相对极坐标状态：在相对于前一点来指定第二点时可使用此状态。
(3) 关闭状态：颜色变为灰色，并“冻结”关闭时所显示的坐标值。
用户可根据需要在这三种状态之间进行切换，方法也有三种：(1) 连续按F6 键可在这三种状态之间相互切换。
(2) 在状态栏中显示坐标值的区域，双击也可以进行切换。
(3) 在状态栏中显示坐标值的区域，单击右键可弹出快捷菜单，如图2-14 所示，可在菜单中选择所需状态。
2.4.5 WCS 和UCS AutoCAD 系统为用户提供了一个绝对的坐标系，即世界坐标系（WCS）。
通常，AutoCAD 构造新图形时将自动使用WCS。
虽然WCS 不可更改，但可以从任意角度、任意方向来观察或旋转。
相对于世界坐标系WCS，用户可根据需要创建无限多的坐标系，这些坐标系称为用户坐标系（UCS，User Coordinate System）。
用户使用“ucs”命令来对UCS 进行定义、保存、恢复和移动等一系列操作，详见19.3。
如果在用户坐标系UCS 下想要参照世界坐标系WCS 指定点，在坐标值前加星号“*”。
在CAD 中,怎么把80 坐标系和自由坐标系转换成54 坐标系? 这个主要看你精度的要求了,如果精度要求不是很高的话可以用平移的办法,即X 轴坐标+46.8 Y 轴坐标+56.8 就是1980 年北京坐标系. 如果要求很高的话,就需要使用7 参数转换,这个就比较麻烦. CAD 中怎样转换坐标系具体就是把CAD 的默认坐标系转换成测量用的高斯直角坐标系（也就是把原来直角坐标系的X 轴转换成Y 轴，把原来直角坐标系的Y 轴转换成X 轴命令: _ucs 当前UCS 名称: *世界* 输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: _z 指定绕Z 轴的旋转角度<90>: 命令: 命令: 命令: _ucs 当前UCS 名称: *没有名称* 输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: _x 指定绕X 轴的旋转角度<90>: 90 应该是先Z 转90，再是X 转180.o(∩_∩)o...。
