水晶头压线顺序
水晶头的正确接线方法
水晶头的正确接线方法水晶头，也称为RJ45头，是连接网络电缆的一种常用连接器。
在正确接线水晶头的过程中，需要按照标准的接线顺序和正确的接线方法进行操作，以确保网络连接的稳定和可靠性。
以下是水晶头的正确接线方法：1.准备接线工具和材料：a.一把正规的剥线钳：用于剥开网线外皮并固定线芯。
b.一个合适的电缆切割刀：用于切割网线外皮。
c. 一根标准的Cat5e或Cat6网线：长度根据需求决定。
2.确定所需的线序：a.确定要使用的网络标准，如T568A或T568B。
这两种标准的线序是不同的，但在同一个网络中需要保持统一的使用。
b.T568B线序是更普遍和常用的线序，因此我们将以T568B标准为例进行说明。
3.剥离网线外皮：a. 使用电缆切割刀小心地切断网线外皮，约剥离出大约3-4cm的裸露网线。
b.注意不要割伤内部线芯。
4.排列线芯：a.按照顺序排列剥离的8根线芯，确保每个线芯的长度大致相等。
b.确保线芯没有过多的弯曲或交叉。
5.整齐排列线芯：a.将线芯按照T568B的线序排列，从左到右分别是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
b.确保线芯排列整齐，不重叠或交叉。
6.剪断线芯：a.使用剥线钳，将线芯剪断并保持长度大致相等。
7.插入水晶头：a.将线芯插入水晶头的连接端口中，确保线芯能够完全插入到头部的内部接触点。
b.注意不要将线芯插过头或插得不够深。
8.固定线芯：a.使用剥线钳，用力夹紧水晶头，固定线芯和头部之间的连接。
b.确保剪断的线芯和水晶头的接触牢固，不易松动。
9.检查接线：a.检查每个线芯是否成功插入到水晶头的接触点中。
b.检查所有的线芯是否按照正确的顺序排列。
10.重复步骤：a.对另一端的网线进行相同的操作，确保两端的网络接线一致。
11.测试连接质量：a.使用网络线测试器对刚刚接线完毕的水晶头进行测试。
b.测试器应该能够显示正确的线序和连接质量。
以上是水晶头的正确接线方法，按照以上步骤进行操作，能够确保网络接线的正确性和可靠性。
网线水晶头接线的顺序问题
网线水晶头接线的顺序问题Revised as of 23 November 2020网线水晶头接线的顺序问题当然不行了。
一般做水晶头都是用T568B。
在使用上，T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
在说说这两种线序，T568A是10M，T568B是100M二、各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用众所周知，网线连接使用最重要的网线水晶头，只有通过水晶头插入网卡的插槽处才能够实现上网。
（图片说明：水晶头）那什么是水晶头呢水晶头，就是网线连接到电脑网卡的那个透明的头，网线只有通过水晶头才能够传输网络信号实现电脑的上网。
那家用网线水晶头接法有那些呢，如何正确的将网线接入水晶头呢。
请看下面的内容。
一、网线水晶头接线标准一般的网线接法主要有水平接法和交叉接法两种方式，网线内部主要有8根细小的线路组成而且有不同的颜色表示着不同网线的接路，这里的接线标准有两种，即TIA/EIA-568A和TIA/EIA-568B，以下简称568A和568B。
1、交叉线接法：相同设备，使用交叉线接法，即：一端是568A，另一端是568B。
假如衔接的两台设备是对等的，则运用穿插线，例如电脑连接电脑。
（图片说明：交叉线接法）2、直连线接法(平行线接法)：相同设备，使用直连线接法，两头同为568A规范或568B规范，（普通用到的都是568B平行线的做法）。
例如：电脑衔接到路由器或交流机。
（图片说明：直连线接法）二、网线的接线顺序依照前文所提到的两种标准，网线分别有以下两种接线顺序。
（图片说明：两种接线标准：T568A和T568B）568A标准：绿白、绿、白橙、蓝、白蓝、橙、白棕、棕。
水晶头接线时的方向
水晶头接线时的方向
T568B接法，1-8分别是：橙白、橙、绿白、兰、兰白、绿、棕白、棕
T568A接法，1-8分别是：绿白、绿、橙白、兰、兰白、橙、棕白、棕
水晶头的方向是开口向自己，卡子向地面即水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是 1－8的顺序。
千万不能错呀，错了有时会不通的，即使通了效果也很差！
网线水晶头的两种做法标准
标准为TIA/EIA 568B和TIA/EIA 568A.
制作水晶头首先将水晶头有卡的一面向下,从左至右排序.12345678
TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕(直通线)
TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕(交叉线)
根据网线两端水晶头做法是否相同，有两种网线。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是
TIA/EIA-568A标准.
用于网卡到HUB普通口,HUB普通口到HUB级联口.
一般用途用直通线就可全部完成.
交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端
TIA/EIA-568A标准.
用于网卡到PC网卡,HUB普通口到HUB普通口.
如何判断用直通线或交叉线:
设备口相同:交叉线,设备口不同:直通线.
国际标准水晶头接线法（图）。

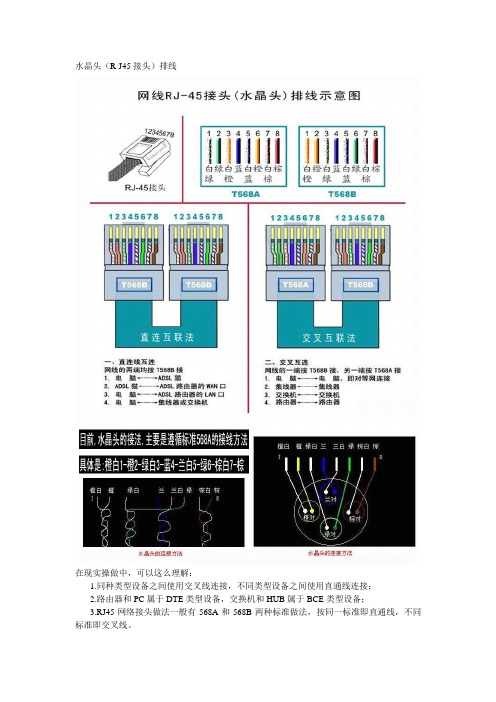

水晶头(R-J45接头)排线
水晶头（R-J45接头）排线在现实操做中，可以这么理解：1.同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；2.路由器和PC属于DTE类型设备，交换机和HUB属于BCE类型设备；3.RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
不管如何接线，最后完成后用RJ-45测试仪测试时，8个指示灯都应依次闪烁。
附：水晶头接法:工具:网钳关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白、2->橙、3->绿白、4->蓝、5->蓝白、6->绿、7->棕白、8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT->Near-end-crosstalk）所以应按照国际标准打线！！第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
把一部分的保护胶皮去掉。
在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。
第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。
网线水晶头排序、接法及窍门大全(图例)
网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。
其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。
310Base—T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。
3100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。
水晶头的压接工艺
水晶头的压接工艺水晶头压接（以五类线，T568B标准为例）压接钳用于剪线、剥线和压线，整个制作只用到这一种工具。
注意网线外皮与刀片的距离，压太紧会伤害芯线的外皮和铜芯，压太松会难脱外皮。
将白色的填充绳在外皮端剪断，将绞成一起的芯线逐对散开，拉直。
按不同使用要求将线序排列好，上图为T568B的线序。
将芯线的长度剪为15mm。
线序的标准：T568A网线两端使用相同线序定义为平行线，T568A-- T568A或T568B-- T568B网线两端使用不同线序定义为交叉线，T568A-- T568B平行线和交叉线使用的环境相同类型的设备连接使用交叉线，例如：电脑–电脑、集线器–集线器、交换机–交换机、路由器–路由器不同类型的设备连接使用平行线，例如：电脑–集线器、电脑–路由器、交换机–路由器注意芯线的顶端要贴近水晶头铜片的顶端，网线外皮要超过水晶头的卡位。
8块铜块必须都压进芯线，表面平整，才不会造成接触不良。
最后用测试仪检测网线，正常的平行线和交叉线在测试仪的主机和副机按下面的表格依次点亮。
水晶头的选择选用正宗的安普（AMP）水晶头，安普（AMP）水晶头在塑料弹片上都有厂商的标志，水晶头晶莹透亮，用压线钳进行压制时，不会发生碎裂等现象。
水晶头用手指拨动弹片会听到“铮铮”的声音，将弹片向前拨到90度，弹片也不会折断，而且会恢复原状并且弹性不会改变。
将做好的水晶头插入集线设备或网卡的时候能听到清脆的“咔”的响声。
铜片比较粗厚，小刀片轻刮水晶头的金属接触片，铜不容易掉。
网线的选择百兆使用Cat5网线千兆使用Cat6网线选用正宗的安普（AMP）网线，网线外皮上都有网线的种类标识以及厂家的商标，有抗燃烧性，网线外皮不能燃烧。
外皮具有伸展性。
不易拉断，网线柔韧，弯曲很方便，不容易被折断。
网线的绕距较短，15mm左右。
8根线使用纯铜。
网线水晶头接线的顺序问题
网线水晶头接线的顺序问题当然不行了。
一般做水晶头都是用T568B。
在使用上，T568A/T568B只能在接线颜色上进行区别。
T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
在说说这两种线序，T568A是10M，T568B是100M二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用众所周知，网线连接使用最重要的网线水晶头，只有通过水晶头插入网卡的插槽处才能够实现上网。
（图片说明：水晶头）那什么是水晶头呢？水晶头，就是网线连接到电脑网卡的那个透明的头，网线只有通过水晶头才能够传输网络信号实现电脑的上网。
那家用网线水晶头接法有那些呢，如何正确的将网线接入水晶头呢。
请看下面的内容。
一、网线水晶头接线标准一般的网线接法主要有水平接法和交叉接法两种方式，网线内部主要有8根细小的线路组成而且有不同的颜色表示着不同网线的接路，这里的接线标准有两种，即TIA/EIA-568A 和TIA/EIA-568B，以下简称568A和568B。
1、交叉线接法：相同设备，使用交叉线接法，即：一端是568A，另一端是568B。
假如衔接的两台设备是对等的，则运用穿插线，例如电脑连接电脑。
（图片说明：交叉线接法）2、直连线接法(平行线接法)：相同设备，使用直连线接法，两头同为568A规范或568B 规范，（普通用到的都是568B平行线的做法）。
例如：电脑衔接到路由器或交流机。
（图片说明：直连线接法）二、网线的接线顺序依照前文所提到的两种标准，网线分别有以下两种接线顺序。
（图片说明：两种接线标准：T568A和T568B）568A标准：绿白、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B标准：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
真不会【不会就教你——网线水晶头接线顺序及方法】
修改千兆⽹线的直通线接法和百兆是相同的，两端都是568B的接法。
但交叉接法和百兆的就不同了。
⼀端为：1橙⽩、2橙，3绿⽩、4蓝，5蓝⽩、6绿，7棕⽩、8棕（568B）另⼀端：1绿⽩、2绿，3橙⽩、4棕⽩、5棕，6橙，7蓝，8蓝⽩（不是568A）⽹线⽔晶头接法顺序图⽂教程 ⽹络的使⽤⾮常普遍，相信不少⽤户家⾥的电脑都是使⽤⽹线来连接的，当宽带⽹线遭到损坏或折断，那么你对这些⽹线如何连接的?如果经常损坏的话也不可能都叫⼈来维修吧，还是⾃⼰动⼿丰⾐⾜⾷。
⼤部分⽹线都是⽔晶接头，⽹线是由8 条芯线组成的，⽽这些芯线的顺序⼜该如何接法呢?操作步骤： ⼀般来说，⽹线⽔晶头接法主要有两种，⼀种是平⾏线接法，另⼀种是交叉线接法。
下⾯具体来讲解下这两种接法的详细步骤。
必备⼯具：压线钳，⽔晶头，⽹线 平⾏线接法 1、⽤双绞线⽹线钳把五类双绞线的⼀端剪齐(最好先剪⼀段符合布线长度要求的⽹线)，然后把剪齐的⼀端插⼊到⽹线钳⽤于剥线的缺⼝中。
注意⽹线不能弯，直插进去，直到顶住⽹线钳后⾯的挡位，稍微握紧压线钳慢慢旋转⼀圈。
2、剥除外包⽪即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜⾊都不同。
先把 4对芯线⼀字并排排列，然后再把每对芯线分开，并按从左到右：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕的顺序排列(这种排列称为 568B 排序)。
然后⽤⽹线钳垂直于芯线排列⽅向剪齐。
3、左⼿⽔平握住⽔晶头，然后把剪齐、并列排列的 8 条芯线对准⽔晶头开⼝并排插⼊⽔晶头中，注意⼀定要使各条芯线都插到⽔晶头的底部，不能弯曲。
4、确认所有芯线都插到⽔晶头底部后，即可将插⼊⽹线的⽔晶头直接放⼊⽹线钳压线缺⼝中。
⽔晶头放好后即可压下⽹线钳⼿柄，⼀定要使劲，使⽔晶头的插针都能插⼊到⽹线芯线之中，与之接触良好。
交叉线接法 交叉线主要适⽤于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过⽹卡相互连接。
有些朋友想将家⾥的两台 PC 连接起来组成⼀个⼩局域⽹，还有 ADSL MODEM 和HUB 的连接，都属于这⼀情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线的接线方法（水晶头的排线顺序）
在网络组建过程中，双绞线的接线质量会影响网络的整体性能。
双绞线在各种设备之间的接法也非常有讲究，应按规范连接。
本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。
双绞线的标准接法
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45
水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，
屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下：
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
对于568A和568B，二者没有本质的区别，只是颜色上的区别，本质的问题是要保证：
（1）1、2线对是一个绕对
（2）3、6线对是一个绕对
（3）4、5线对是一个绕对
（4）7、8线对是一个绕对
（1）用HUB或交换机相互组网时，一根线的两头必须用同一个标准制作，在同一个HUB或交换机上最好只用一种标准制作网线；
（2）当只有两台计算机不用HUB或交换机时，网线的一头需采用568A标准，另一头则应采用568B标准，这是因为网卡的脚1和脚2用作发送数据，而脚3和脚6用作接收数据引脚。
两种不同的标准正好和脚1、2、3、6相对应。
（3）不管两台计算机的物理位置多近，实践证明，网线的长度应大于1.5米，否则也会发生数据传输时断时续的现象。
以下情况必须使用交叉线：
1、两台计算机通过网卡直接连接（即所谓的双机直连）时；
2、以级联方式将集线器或交换机的普通端口连接在一起时；
以下情况必须使用直通线：
1、计算机连接至集线器或交换机时；
2、一台集线器或交换机以Up-Link端口连接至另一台集线器或交换机的普通端口时；
3、集线器或交换机与路由器的LAN端口连接时；
以下情况既可以使用直通线，也可使用交叉线：
1、集线器或交换机的RJ-45端口拥有极性识别功能，可以自动判断所连接的另一端设备，并自动实现MDI/MDI-II间的切换；
2、集线器或交换机的特定端口MDI/MDI-II开关，可通过拨动该开关选择使用直通线或交叉线与其他集线设备连接。
