LC1D系列电容接触器

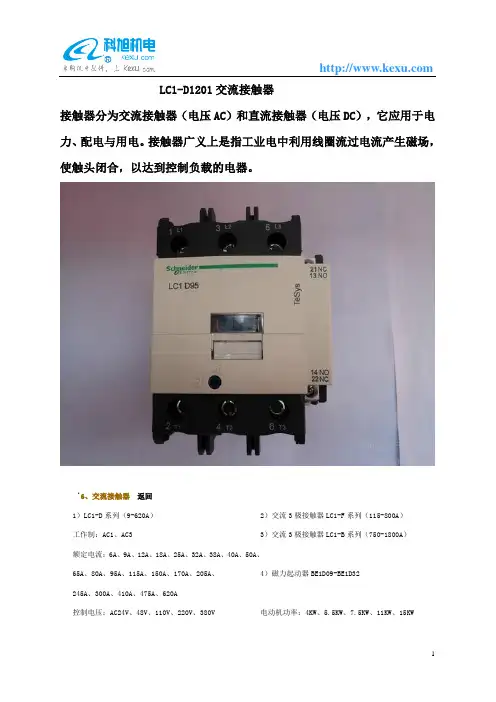

LC1-D1201交流接触器
LC1-D1201交流接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
‘6、交流接触器返回1）LC1-D系列（9-620A）2）交流3极接触器LC1-F系列（115-800A）工作制：AC1、AC3 3）交流3极接触器LC1-B系列（750-1800A）额定电流：6A、9A、12A、18A、25A、32A、38A、40A、50A、4）磁力起动器BE1D09-BE1D32 65A、80A、95A、115A、150A、170A、205A、245A、300A、410A、475A、620A控制电压：AC24V、48V、110V、220V、380V 电动机功率：4KW、5.5KW、7.5KW、11KW、15KW5）3极可逆接触器LC2-D系列（9A-630A）6）星三角起动器LC3-D系列（9A—400A）8）单极、2、3、4极7）两极和四极交流接触器LC1-D系列（9A—780A）接触器（800-2750A）7、直流接触器返回1）LP1-D系列（9A-800A）、LP1-F系列（115A-800A）2）2极、4极直流接触器额定电流：9A、12A、18A、25A、32A、40A、10A、65A、80A、额定电流：12A、25A、40A、65A、80A、115A、150A、115A、150A、185A、225A、265A、330A、400A、500A、630A、185A、225A、265A、330A、400A、500A、630A、780A 800A控制电压：DC24V、48V、110V、220V、380V 控制电压：DC24V、48V、110V、125V、220V、250V8、热继电器返回1）LR2-D系列2）LR9-系列调节范围：0.1-150A 调节范围：3A-630A9、电动机保护空气开关返回1）GV2-M、GV2-RS系列热保护范围：0.1-32A2）电磁电动机空气开关GV2-LS系列热保护范围：0.4-25A3）电动机起动器（K接触器+GV2）GA2-M系列法国施耐德型号名称技术参数辅助接点LC1-D0610*5N N系列接触器380VAC/6A 2.2KW1NOCA2-DN40*5N N系列中间继电器4NOLR2-D1301N N系列热继电器0.1~0.16ALC1-D0910**C A、D系列接触器、热继电器380V AC/9A 4KW INOCA2-DN40**C D系列中间继电器4NOLR2-D1301C D系列热继电器0.10~0.16A D09-D32适用LA1-DN22C接触器附件--辅助触头2NO+2NC 配用LC1-D09-F780 LP1-D09-F780装LA2-DT0C接触器附件---延时头延时通0.1~3SLA9-D09978接触器附件--机械联锁装置D09-D32适用水平安装LA7-D1064接触器附件--热继电器安装支架LR2-D1…适用GB2-GB05空气开关---单极空气开关0.5A导轨安装GB2-CD05空气开关--两极空气开关0.5A导轨安装NSD100 带热磁脱扣器空气开关---三极空气开关25、40、50、63、80、100AGV2-M01C GV2-RS01C 空气开关---带热保护三相电动机空气开关热保0.1~0.16AXB2-EA121XB2-E系列按钮(黑)圆型平头按钮1NOXB2-EW3361XB2-E系列-带灯按钮(不含灯泡)(绿)直接式带灯按钮1NOXB2-ED21XB2-E系列-选择开关二位置选择开关自锁1NO。
施耐德LCD系列接触器(选型表)
50A
LC1D50E7C
LC1D50BDC
65A
LC1D65E7C
LC1D65BDC
80A
LC1D80E7C
LC1D80BDC
95A
LC1D95E7C
LC1D95BDC
LC1D机械连锁（选型表）
LC1D辅助触头（选型表）
型号
功能
适用接触器
型号
参数
LC1D38B7C
LC1D38CC7C
LC1D38F7C
LC1D38M7C
LC1D38Q7C
40A
LC1D40B7C
LC1D40CC7C
LC1D40F7C
LC1D40M7C
LC1D40Q7C
50A
LC1D50B7C
LC1D50CC7C
LC1D50F7C
LC1D50M7C
LC1D50Q7C
65A
LC1D65B7C
DC48V
DC110V
DC220V
9A
LC1D09E7C
LC1D09BDC
LC1D09EDC
LC1D09FDC
LC1D09MDC
12A
LC1D12E7C
LC1D12BDC
LC1D12EDCLC1D12来自DCLC1D12MDC
18A
LC1D18E7C
LC1D18BDC
LC1D18EDC
LC1D18FDC
18A
LC1D18B7C
LC1D18CC7C
LC1D18F7C
LC1D18M7C
LC1D18Q7C
25A
LC1D25B7C
LC1D25CC7C

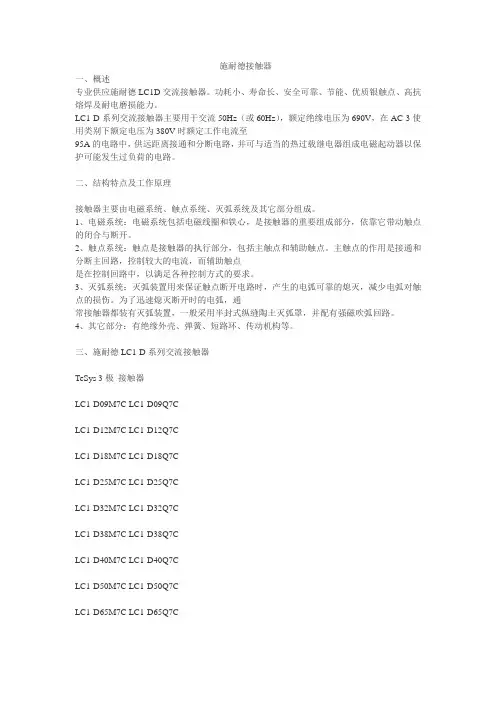

施耐德接触器LC1D
施耐德接触器一、概述专业供应施耐德LC1D交流接触器。
功耗小、寿命长、安全可靠、节能、优质银触点、高抗熔焊及耐电磨损能力。
LC1-D系列交流接触器主要用于交流50Hz（或60Hz），额定绝缘电压为690V，在AC-3使用类别下额定电压为380V时额定工作电流至95A的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。
二、结构特点及工作原理接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
1、电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
2、触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
3、灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
4、其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
三、施耐德LC1-D系列交流接触器TeSys 3极接触器LC1-D09M7C LC1-D09Q7CLC1-D12M7C LC1-D12Q7CLC1-D18M7C LC1-D18Q7CLC1-D25M7C LC1-D25Q7CLC1-D32M7C LC1-D32Q7CLC1-D38M7C LC1-D38Q7CLC1-D40M7C LC1-D40Q7CLC1-D50M7C LC1-D50Q7CLC1-D65M7C LC1-D65Q7CLC1-D80M7C LC1-D80Q7C LC1-D95M7C LC1-D95Q7C LC1-D115M5C LC1-D115Q5C LC1-D115M7C LC1-D115Q7C LC1-D150M5C LC1-D150Q5C LC1-D150M7C LC1-D150Q7C LC1-D170M7C LC1-D170Q7C LC1-D205M5C LC1-D205Q5C LC1-D205M7C LC1-D205Q7C LC1-D245M5C LC1-D245Q5C LC1-D245M7C LC1-D245Q7C LC1-D300M7C LC1-D300Q7C LC1-D410M7C LC1-D410Q7C LC1-D475M7C LC1-D475Q7C LC1-D620M7C LC1-D620Q7C。
施耐德LC1D系列接触器(选型表)
50A
LC1D
LC1D65BDC
80A
LC1D80E7C
LC1D80BDC
95A
LC1D95E7C
LC1D95BDC
LC1D机械连锁（选型表）
LC1D辅助触头（选型表）
型号
功能
适用接触器
型号
参数
LC1D11500F7C
LC1D11500M7C
LC1D11500Q7C
150A
LC1D15000B7C
LC1D15000F7C
LC1D15000M7C
LC1D15000Q7C
170A
LC1D17000F7C
LC1D17000M7C
LC1D17000Q7C
205A
LC1D205F7C
LC1D205M7C
施耐德LC1D系列接触器（选型表
电流
线圈电压（AC/DC选型）
AC24V
AC36V
AC110V
AC220V
AC380V
9A
LC1D09B7C
LC1D09CC7C
LC1D09F7C
LC1D09M7C
LC1D09Q7C
12A
LC1D12B7C
LC1D12CC7C
LC1D12F7C
LC1D12M7C
LC1D12Q7C
LC1D18MDC
25A
LC1D25E7C
LC1D25BDC
LC1D25EDC
LC1D25FDC
LC1D25MDC
32A
LC1D32E7C
LC1D32BDC
LC1D32EDC
LC1D32FDC
施耐德lc1d50m7c
施耐德交流接触器主要用于交流50Hz或60Hz，交流电压至660V（690V），在AC-3使用类别下工作电压为220V时，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
施耐德 LC1D09M7C TeSys Deca 接触器 数据表
Product data sheetCharacteristicsLC1D09M7CTeSys Deca接触器,3极(3NO),AC-3/AC-3e,<=440V,9A,220VAC,螺钉端子主要信息产品系列TeSys Deca 产品系列TeSys Deca 产品类型接触器产品短名LC1D接触器应用领域应用于功率因数大于等于0.95的交流负载中应用于无感或微感负载、电阻炉使用类别AC-4 AC-1 AC-3AC-3e 极数3P额定工作电压 [Ue]电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC额定工作电流 [Ie]25 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路控制回路电压 [Uc]220 V AC 50/60 Hz补充信息电动机功率 (kW)5.5 KW 当运行电压<=500 V AC 50/60 Hz (AC-3)2.2 KW 当运行电压<=220/240 V AC 50/60 Hz (AC-3) 4 KW 当运行电压<=380/400 V AC 50/60 Hz (AC-3) 4 KW 当运行电压<=415/440 V AC 50/60 Hz (AC-3) 5.5 KW 当运行电压<=660/690 V AC 50/60 Hz (AC-3) 2.2 KW 当运行电压<=400 V AC 50/60 Hz (AC-4) 5.5 KW 当运行电压<=500 V AC 50/60 Hz (AC-3e) 2.2 KW 当运行电压<=220/240 V AC 50/60 Hz (AC-3e) 4 KW 当运行电压<=380/400 V AC 50/60 Hz (AC-3e) 4 KW 当运行电压<=415/440 V AC 50/60 Hz (AC-3e) 5.5 KW 当运行电压<=660/690 V AC 50/60 Hz (AC-3e)型号LC1D 回路触点类型 3 NO 保护盖无约定发热电流 [Ith]25 A (当运行温度 <=60 °C) 对于电源回路 10 A (当运行温度 <=60 °C) 对于信号回路额定短时耐受电流 [Icw]105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 210 A 当运行温度<=40 °C 可持续1 s 对于电源回路 30 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 61 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 100 A 可持续1 s 对于信号回路 120 A 可持续500 ms 对于信号回路 140 A 可持续100 ms 对于信号回路T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .与继电器配合使用的熔丝10 A gG, 对于信号回路 符合 IEC 60947-5-125 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路20 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路平均阻抗 2.5 MΩ - Ith 25 A 50 Hz 对于电源回路额定绝缘电压 [Ui]电源回路: 690 V 符合 IEC 60947-4-1信号回路: 690 V 符合 IEC 60947-1过电压类别III污染等级3额定冲击耐受电压 [Uimp]6 KV 符合 IEC 60947安全可靠等级B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1机械寿命15 Mcycles电气寿命0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V2 Mcycles 9 A AC-3 Ue条件下 <= 440 V2 Mcycles 6.6 A AC-3 Ue条件下 660/690 V2 Mcycles 9 A AC-3e Ue条件下 <= 440 V2 Mcycles 6.6 A AC-3e Ue条件下 660/690 V控制回路特性AC当50/60 Hz浪涌抑制模块无内置浪涌抑制模块控制电压限额0.3...0.6 Uc (-40…60 °C 线圈释放 50/60 Hz0.8...1.1 Uc (-40…60 °C 线圈吸合 50 Hz0.85...1.1 Uc (-40…60 °C 线圈吸合 60 Hz(~50Hz吸合)功耗 (VA)70 VA 60 Hz cos phi 0.75 (at 20 °C)70 VA 50 Hz cos phi 0.75 (at 20 °C)(~50Hz保持)功耗 (VA)5 VA 60 Hz cos phi 0.3 (at 20 °C)6 VA 50 Hz cos phi 0.3 (at 20 °C)热消散 1.5…2.5 W at 50/60 Hz动作时间12...22 ms 闭合4...19 ms 分断最大操作频率3600 次/小时当60 °C接线能力电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 2 1…2.5 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子电源回路: 螺钉连接紧固扭矩电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 Ø 6 平口 螺丝: M3.5电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2辅助触点类型类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1每个接触器上可用的辅助触点 1 NO + 1 NC信号回路频率25...400 Hz最小开关电流 [Imin]5 MA 对于信号回路最小开关电压17 V 对于信号回路绝缘电阻> 10 MΩ 对于信号回路不重迭时间 1.5 Ms 失电 NC及NO触点之间1.5 Ms 得电 NC及NO触点之间安装方式导轨安装底板安装环境标准IEC 60947-4-1GB 14048.4产品认证CCC[RETURN]CE[RETURN]UKCAIP 保护等级IP2X 前面板 主回路适用 符合 IEC 60529IP2X 前面板 线圈回路适用 符合 IEC 60529防护措施TH 符合 IEC 60068-2-30周围空气温度-40…60 °C 运行60…70 °C 有降容-60…80 °C 存储工作海拔3000 m 无降容耐火及耐异常高温能力850 °C 符合 IEC 60695-2-11抗冲击、震动性能抗震性能 触点打开时 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6抗震性能 触点闭合时 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6抗冲击性能 11 ms 触点打开时 (10 gn) 符合 IEC 60068-2-27抗冲击性能 11 ms 触点闭合时 (15 gn) 符合 IEC 60068-2-27高度77 Mm宽度45 Mm深度86 Mm净重0.32 Kg包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 5.03 CmPackage 1 Width7.83 CmPackage 1 Length9.27 CmPackage 1 Weight360.78 GUnit Type of Package 2S02Number of Units in Package 224Package 2 Height15.0 CmPackage 2 Width30.0 CmPackage 2 Length40.0 CmPackage 2 Weight9.0 KgUnit Type of Package 3PALNumber of Units in Package 3384Package 3 Height60.0 CmPackage 3 Width80.0 CmPackage 3 Length75.0 CmPackage 3 Weight140.48 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明REACh（不含 SVHC）是欧盟ROHS指令符合欧盟ROHS声明无有毒重金属是无汞是中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是环境披露产品环境文件流通资料产品使用寿命终期信息合同保修保修单18 个月Product Life Status :Commercialised。
施耐德LC1D
690
690
600
600
8
8
V1 960° 10 g 15 g 2g 4g
V1 960° 8g 15 g 2g 4g
3 25 32
690
25…400
32
3 32 40
690
25…400
40
210
210
210
210
240
380
105
105
105
105
145
240
61
61
61
61
84
120
30
30
30
30
型号
LC1-D0901ppN
D2N 系列接触器
用于电动机控制 6 ~ 32A (AC3) 用于配电电路控制 25 ~ 40A (AC1) 控制电路: 交流
交流控制线圈 单个接触器
LC 1 - D
N
线圈类型 常闭触点数 常开触点数 额定电流
AC-3 类 50/60Hz 三相电动机的特性 额定功率值
额定工作
2.5
0.8 2.5
1.5/6 1.5/6 1/6 1/4 1.5/6 1.5/6
2
1.25 3.2
1.5/10 1.5/6 1/6 1/4 1.5/6 1.5/6
紧固力矩
电源线
N.m 1.2
1.2
1.2
1.2
1.7
1.85
(1) 在最恶劣的情况下，接触器不改变状况 (线圈支持 Ue )。
2
特性 (续)
0.505 0.505
产品特性
型号
LC1-D06pp*5N LC1-D09pp*5N LC1-D12pp*5N LC1-D18pp*5N LC1-D25pp*5N LC1-D32pp*5N
LC1-D300M7C
施耐德LC1-D300M7C接触器优点●产品符合IEC、NFC、VDE、BS///0577保2788顺2628///等一些先进国家的标准及中国GB14048-4标准。
能在世界任何国家和地区及相对恶劣环境中使用●技术经济指达到当代世界先进水平，具有体积小、重量轻、能耗低、寿命长、能派生、互换维修方便●产品在通电吸合及断电释放过程中的动作可靠性，在当代同类用途产品中处于领先地位。
施耐德LC1（CJX2）系列交流接触器（以下简称接触器）适用于交流50或60赫兹，电压至1000伏，电流至780安以下的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机。
接触器还可与辅助头组，空气延时头，机械联锁机构等附件，组成延时接触器、机械联锁接触器、星三角起动器。
并且可以和热继电器组成磁力起动器。
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品信息
类别：电容接触器
型号：LC1D系列
品牌：施耐德
品牌所属地区：法国
产品概述
电容器控制需要考虑电容器投入时造成的瞬间涌流，该涌流值非常高，相当于短时的短路电流。
使用普通接触器对于人员和设备安全都非常危险。
LC1D...K接触器是为电容器控制特别设计的配有一个提前介入的接点模块，并且在电容器投入时，使用限流电阻限制涌流。
该技术是独一无二，并且已经注册了专利。
性能描述
1、覆盖115～800A额定电流范围，AC/DC线圈控制;
2、三种产品类型（标准型,特殊型和闭锁型）均具有相同尺寸;零飞弧设计,安全性高;
3、触头磨损情况可通过刻度读出,便于产品维护;
4、与D系列采用统一的辅助模块,最大可装10副辅助触点;
5、可逆接触器可选择垂直和水平安装;
6、特殊的双线圈设计保证接触器快速分合,同时能够节省大量能耗。
技术参数
额定电压：AC220V
额定电流：3A
机械寿命：30（万次）
电寿命：30（万次）
产品认证：CE
适用范围：电容切换专用
最大操作频率：240次/h
产品优点
1、人员安全：不允许对接触器手动操作，接触器配备防护罩，防止直接接触。
2、安装的安全保护：电容器电流达到峰值后，限流电阻断开。
因此，接触器的故障不允许电流持续通过电阻，从而避免了电阻被烧毁的危险。
3、简单性及耐受性：LC1D...K接触器的应用是一个现成的解决方案。
其耐受性远远高于普通的接触器。
产品应用
1、电容接触器通过一个提前介入的接点模块和抑制电阻，把最大电流限制在60In
2、通过限制合上电流，提高了产品的寿命。
3、附加模块的专利设计，保证了使用安全和长寿命。
工作条件
1、对于单级或多级电容器组，不需要扼流电感器。
2、必须通过Gg熔断器来进行短路保护，额定值为1.7---2In
