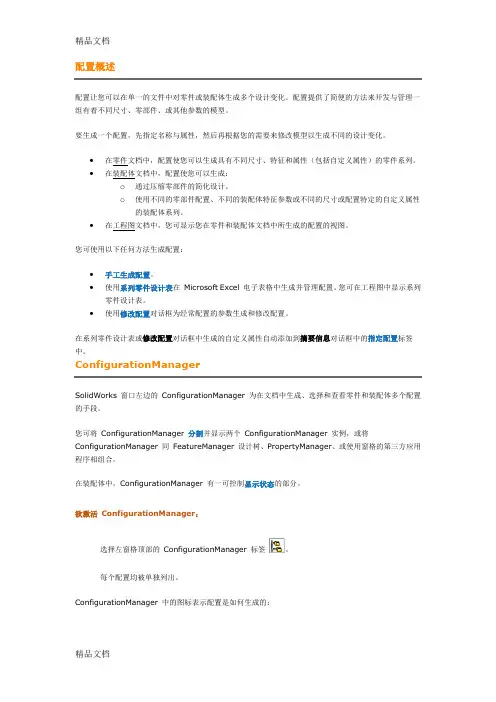

SolidWorks使用系列零件设计表生成配置讲解学习
配置概述配置让您可以在单一的文件中对零件或装配体生成多个设计变化。
配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。
要生成一个配置，先指定名称与属性，然后再根据您的需要来修改模型以生成不同的设计变化。
∙在零件文档中，配置使您可以生成具有不同尺寸、特征和属性（包括自定义属性）的零件系列。
∙在装配体文档中，配置使您可以生成：o通过压缩零部件的简化设计。
o使用不同的零部件配置、不同的装配体特征参数或不同的尺寸或配置特定的自定义属性的装配体系列。
∙在工程图文档中，您可显示您在零件和装配体文档中所生成的配置的视图。
您可使用以下任何方法生成配置：∙手工生成配置。
∙使用系列零件设计表在Microsoft Excel 电子表格中生成并管理配置。
您可在工程图中显示系列零件设计表。
∙使用修改配置对话框为经常配置的参数生成和修改配置。
在系列零件设计表或修改配置对话框中生成的自定义属性自动添加到摘要信息对话框中的指定配置标签中。
ConfigurationManagerSolidWorks 窗口左边的ConfigurationManager 为在文档中生成、选择和查看零件和装配体多个配置的手段。
您可将ConfigurationManager 分割并显示两个ConfigurationManager 实例，或将ConfigurationManager 同FeatureManager 设计树、PropertyManager、或使用窗格的第三方应用程序相组合。
在装配体中，ConfigurationManager 有一可控制显示状态的部分。
欲激活ConfigurationManager：选择左窗格顶部的ConfigurationManager 标签。
每个配置均被单独列出。
ConfigurationManager 中的图标表示配置是如何生成的：手工。
使用系列零件设计表。
手工，具有爆炸状态或派生的配置对于系列零件设计表，具有爆炸状态或派生的配置有些有时出现在ConfigurationManager 中的图标包括：系列零件设计表。
SolidWorks标准件模型库的建立方法
SolidWorks标准件模型库的建立方法大量的标准件及典型结构是级进模设计经验的积累，将标准件的典型结构建库。
使得模具设计人员将精力花费在排样等具有创造性的工作中，并以模具标准件库的功能为基础建立模具设计知识库。
将模具设计人员从复杂、重复的标准件绘制和操作中解放出来，可以极大地提高模具设计效率，对提高级进模设计质量、缩短模具设计周期具有重要意义。
本文探讨了SolidWorks标准件模型库的建立方法。
l引言采用标准件不但能有效提高模具质量，而且能降低模具生产成本及缩短模具生产周期。
有关资料表明：采用标准件可使企业的模具加工工时节约25%～45%，缩短模具生产周期30%～40%。
在模具CAD中。
根据国家标准、企业标准对标准件、通用件以及典型结构进行参数化建库可以缩短设计时间.使设计人员重点从事创造性工作。
SolidWorks墨为设计人员提供了直观、方便、快捷的工作界面，其参数化设计确保了零件模型、装配模型、扣工程图和材料清单之间的全程关联。
为保证设计一致性，减少设计错误和提高设计质量提供了强有力的途径。
现针对级进模标准件(国标以及企业标准)从应用SolidWorks本身功能以及二次开发2个方面进行建库方法研究。
2应用SolidWorks的功能建立标准件库2.1应用EXCEL表驱动功能SolidWorks提供了基于EXCEL表的驱动参数化建模功能，以图1所示企业标准的导正销为例。
建库方法为：(1)首先建立一种尺寸规格的导正销的模型。
(2)点击"注解一显示特征尺寸"，然后点击菜单"工具-选项-显示尺寸名称".模型如图2所示.特征尺寸名称同时显示。
(3)点击菜单"插入一系列零件设计表"，出现EXCEL表格.点击模型上需要参数化的尺寸，尺寸名称进入表格，输入另外2个模型的数据，即可完成导正销的建库。
(4)这种建模方法适用于模型拓扑结构变化不大，数值固定的情况。
SolidWorks材料库的使用方法和注意事项
SolidWorks材料库的使用方法和注意事项SolidWorks是一款功能强大的三维机械设计软件，广泛应用于工程设计和制造领域。
在使用SolidWorks进行设计时，材料的选择和使用起着至关重要的作用。
SolidWorks提供了非常丰富的材料库，本文将介绍SolidWorks材料库的使用方法和注意事项。
使用方法：1. 打开SolidWorks软件，并选择新建一个零件文件或者打开现有的零件文件。
2. 在SolidWorks界面的左侧面板中，可以找到一个“材料”选项。
点击“材料”并展开材料目录。
3. SolidWorks提供了广泛的材料分类，包括金属、塑料、复合材料等。
可以根据需要选择相应的材料分类。
4. 在选定的材料分类下，可以找到各种具体的材料。
可以通过滚动列表或者使用搜索功能来查找特定的材料。
5. 选择所需的材料后，将其拖拽到零件文件上的相应位置或者双击材料名称来将其应用于零件。
6. 在应用材料后，可以通过编辑属性来修改材料的密度、热导率等物性参数。
在SolidWorks中，这些参数对于材料的仿真和分析非常重要。
注意事项：1. 确保材料库的准确性：SolidWorks材料库中的材料数据是由官方提供的，但仍需要用户自行检查和核实以确保准确性。
特别是当涉及到特殊材料或者定制的材料时，建议参考相关供应商的数据手册或者实验数据。
2. 材料的选择要匹配实际应用：根据零件的设计需求和实际使用环境，选择合适的材料非常重要。
不同的材料具有不同的力学性能、化学性质和热性能，因此需要充分考虑所需材料在设计和使用过程中的性能表现。
3. 密度和单位的兼容性：在进行材料选择和属性编辑时，确保所使用的单位与实际应用中的单位一致。
特别是在进行物性计算和仿真分析时，单位的不一致可能导致错误的结果。
4. 材料的实验数据和验证：SolidWorks材料库中提供了许多常见材料的基本物性参数，但实际的材料性能可能会受到许多因素的影响。
在SolidWorks平台下螺纹紧固件类标准件库的建立
在SolidWorks平台下螺纹紧固件类标准件库的建立随着数字化制造技术的不断发展，SolidWorks软件已经成为了机械设计领域中一个难以忽视的重要工具。
在机械设计中，螺纹紧固件是不可或缺的一部分，因此在SolidWorks平台下建立螺纹紧固件类标准件库至关重要。
建立螺纹紧固件类标准件库，需要经过如下几个步骤：第一步，确定需要收录的螺纹紧固件种类和参数。
在实际工作中，螺纹紧固件的种类和参数有很多，因此需要有一个明确的收录计划，以确保库存清晰、全面和易于使用。
常见的螺纹紧固件有螺栓、螺钉、螺母、垫圈等。
每一种螺纹紧固件都有其特定的参数，如长度、长度容差、螺纹直径、螺距等。
第二步，建立3D模型。
在SolidWorks平台下建立3D模型是十分简单的。
对于每一个种类的螺纹紧固件，可以在SolidWorks中建立一个3D模型，并将其保存为SolidWorks特有的*.sldprt文件格式，以方便后续使用。
第三步，为每一个螺纹紧固件建立详细文档。
在认真研究并建立了每一个螺纹紧固件的3D模型之后，需要为其建立详细的文档。
文档应包含每一个螺纹紧固件的详细参数(如长度、长度容差、螺纹直径、螺距等) 以及材料、制造工艺等信息。
文档应按照一定的规范编写，以方便用户查找和参考。
第四步，建立标准件库。
将建立好的螺纹紧固件模型以及文档存储在标准件库中。
标准件库应该经过分类并设置明确的存储路径，以便于用户可以根据需要方便的查找到所需的螺纹紧固件。
以上是建立螺纹紧固件类标准件库的几个基本步骤。
建立好标准件库之后，企业可以直接使用其中的螺纹紧固件模型和文档快速地进行机械设计，提高设计效率和减少重复劳动。
建立标准件库不仅可以提高机械设计效率，减少重复工作，还能够建立标准化的部件库，减少原材料及部件采购成本，提高采购效率，避免了大量的资源浪费。
总而言之，建立螺纹紧固件类标准件库，是提高机械设计效率和降低成本的重要手段。
在建立过程中，应注意规范编写文档并分类存储螺纹紧固件，以便于用户方便查找和参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks中系列零件库的创建及调用方法
在使用SolidWorks进行产品设计时，常用的标准件（如螺栓、螺母、垫圈等）通常可以在安装了SolidWorksToolbox插件后调出使用，而许多标准件在Toolbox并不存在，不能从插件中直接调用。
在用到这些零件时，设计人员常常因其尺寸、规格不同而进行重复设计，效率低、工作量大。
针对这一问题，本文以“外六角螺塞”为例，详细介绍系列零件库的创建及使用方法。
1.创建默认零件
按照重型机械标准JB/ZQ4450－1997的“外六角螺塞M20×1.5”设计默认零件。
（1）新建一个零件文件，进入草图绘制状态。
（2）以“前视基准面”为草绘基准面，绘制草图。
选择下拉菜单“视图/尺寸名称”，在绘图区草图中改变尺寸名称，如图1所示。
（3）选择特征工具栏上的“旋转”命令，建立“旋转1”特征（见图2）。
（3）以图2左端面为基准，绘制草图，选择特征工具栏上的“拉伸”命令，建立“凸台-拉伸1”特征，双击设计树中的“凸台-拉伸1”特征，在绘图区零件上修改尺寸名称，如图3所示。
将文件保存为“外六角螺塞JB4450－1997.SLDPRT”（螺纹特征创建略）。
2.创建系列零件设计表
（1）新建MicrosoftExcel工作表，在单元格A1中输入“规格”，分别双击SolidWorks 设计树中的“旋转1”，“凸台-拉伸1”特征，在绘图区中选择零件尺寸，在弹出的对话框中将
主要值分别复制、粘贴到B1K1单元格。
（2）按国标输入每种规格的螺塞所对应的参数值，将文件保存为“外六角螺塞设计表.xls”，
如图4所示。
3.插入系列零件设计表
（1）选择下拉菜单“插入/表格/设计表”，打开“系列零件设计表”对话框，选择“来自文件”，点击“浏览”按钮，找到“外六角螺塞设计表.xls”后确定，在绘图区域弹出Excel表格，在空白
处单击退出。
（2）单击ConfigurationManager按钮，进入配置管理，双击各配置，观察零件
的变化。
4.创建零件库
（1）在设计库中选择“DesignLibrary”点击右键，在快捷菜单中选择“新文件夹”，并将
新文件夹重命名为“管路附件”，如图5所示。
（2）在设计树中选择“外六角螺塞JB4450－1997”，点击右键，选择“添加到库”命令，打开“添加到库”对话框，将文件保存到文件夹“管路附件”中，完成零件库的创建，如图6所示。
5.零件库调用
（1）在装配体环境中，选择设计库中“管路附件”文件夹下的“外六角螺塞JB4450－1997”文件，拖放入装配区域，弹出“选择配置”对话框，在对话框中即可选择所需零件的规格，如图7所示。
（2）选择已调出的零件，点击右键，在快捷菜单中选择“配置零部件”命令，弹出“修改配置”对话框。
单击配置栏右侧的下拉菜单可重新选择零件配置，更改零件的规格，如图8所示。
6.结语
通过这种方法，可以设计SolidWorksToolbox插件中缺少的标准件库，也可以将自己常用的系列零件制作成零件库。
这样，我们在设计建模时可以方便地从设计库中直接调用所需要的零件，提高设计效率，避免同类型零件重复设计。
