给排水课程设计说明书
目录第一章设计任务及资料 (1)设计任务 (1)设计资料 (1)第二章设计过程说明 (2)室内给水工程 (2)给水方式选择 (2)水系统分区 (2)给水系统的组成 (2)室内排水工程 (2)管道的平面布置及管材 (2)第三章设计计算 (3)室内给水系统的计算 (3)给水用水定额及时变化系数 (3)最高日用水量 (3)最高日最大时用水量 (3)设计秒流量按公式 (3)室内所需压力 (4)排水系统的计算 (8)排水设计秒流量 (8)横管水力计算 (8)立管水力计算 (8)化粪池计算 (11)参考文献 (13)致谢 (14)第一章设计任务及资料设计任务根据市建委有关部门批准的设计任务书，拟在某区新建一居住小区。
要求设计一幢6层住宅建筑的给水排水工程，具体内容包括：室内给水系统设计计算，排水系统设计计算以及消防水系统设计计算。
设计资料建筑设计资料：该建筑总占地面积㎡，总建筑面积㎡，建筑总高度。
建筑地下层为车库、一至六层为住宅。
该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。
所提供的设计资料为：（1）建筑设计图纸（包括消防水系统图，一至六层给水排水图）。
（2）市政给水排水资料：建筑给水管网从该建筑西侧引入，排水管网从建筑东侧引出。
城市给水干管可作为该建筑的水源，城市给水管网管径DN400mm，管顶埋深，城市可靠供水压力320Kpa；城市排水管网管径DN200mm，管底埋深。
第二章设计过程说明室内给水工程给水方式选择因为城市可靠供水压力是320Kpa，而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。
给水系统的组成整个给水系统应包括引入管、水表井、给水管网和附件。
室内排水工程考虑建筑内生活废、污水性质相似故采用合流制，并设置化粪池，经室外化粪池处理后再排入城市排水管网。
室内消防工程消防给水系统选择：按照我国《建筑设计防火规范》（GBJ 16—87 2001版）设置室内消火栓给水系统的原则可知，超过5层的民用建筑可以选择设置消火栓系统。
所以本建筑可以选用设置消火栓系统的给水方式。
根据《建筑设计防火规范》（GB 50016-2006），该建筑为住宅建筑。
住宅宜设置灭火器或轻便消防水龙。
灭火器的配置设计应符合现行国家标准《建筑灭火器配置设计规范》GB 50140 的有关规定。
充实水柱长度取12m，水枪喷嘴流量5L/s，消防立管管径DN100，最底层消火栓所承受静压力不大于。
故采用消防管网加消防水箱方式，在屋顶设消防水箱储存十分钟的消防总用水量消火栓布置在明显，经常有人出入而且使用方便地方。
其间距不大于30m，室内消火栓箱内均设有远距离校区集中启动消防泵的按钮。
消防给水方式：消火栓系统的初期灭火是由水箱供水，后期供水由消防水泵从市政管网抽水向建筑物消防管直接供水。
管道及设备的选择给水管道及设备安装（1）给水管道的室外部分采用给水铸铁管，室内部分采用镀锌钢管。
供水箱管采用钢管。
（2）各层给水管采用明装敷设，支管以2%的坡度坡向池水装置。
（3）给水管与排水管平行、交叉时，其距离分别大于和，交叉处给水管道在上。
（4）管道穿越墙壁时，需预留孔洞，孔洞尺寸采用：d+50mm--d+100mm，管道穿过楼板时应预埋金属套管。
（5）在立管和横管上设闸阀，当d<=50mm，设截止阀，d>50mm，设闸阀。
排水管道的安装要求（1）排水管的室外部分用混凝土管，室内部分用排水铸铁管。
（2）排水立管在垂直方向转弯处设两个45度弯头连接。
（3）排水管穿楼板时应预留孔洞，安装时应设金属防水套管。
（4）立管沿墙敷设时，其轴线与墙距离L不得小于下列规定：DN50mm，L=100mm，DN75mm，L=150mm。
消防管道及设备安装1、消火栓给水管采用无缝钢管，采用焊接方式。
2、立管均采用DN100mm的管道，消火栓口径为65mm，水枪喷嘴口径19mm，选衬胶水带，直径65mm，长度20m。
第三章 设计计算室内给水系统的计算给水用水定额及时变化系数查《建筑给水排水设计规范》（GB50015-2003），住宅的最高生活用水定额为130—300L ，小时变化系数h K 为。
根据本建筑物的性质和室内卫生设备之完善程度，选用每人最高生活用水定额)/(250d L q d ⋅=人，使用小时数24小时，使用小时变化系数为h K =。
最高日用水量d dQ mq = （）式中dQ —— 最高日用水量，L/d ；m ——用水人数；d q ——最高日生活用水定额，)/(d L ⋅人。
代入数据得：d m mq Q d d /31.51000/2501263=⨯==最高日最大时用水量h dh K TQ Q ⋅=（） 式中 h Q ——最大小时用水量，h L /；T ——建筑物用水时间，h ; h K ——小时变化系数。
代入数据得：h K T Q Q m h d h /3.03.22431.53=⨯==设计秒流量按公式g g N U q ⋅⋅=2 （）100%0.23600d hg q m K U N T ⨯⨯=⨯⨯⨯⨯ （）式中 g q ——计算管段设计秒流量，s L /； g N ——计算管段卫生器具给水当量总数；室内所需压力计算1-6层室内所需压力，按设计要求应用6个立管，分别表示为JL1、JL2、JL3、JL4、JL5、JL6。
1.用下图表示JL1及各支管的给水系统轴测图，根据轴测图和附录可得JL1管网水力计算成果，如表1。
计算局部水头损失∑hj:∑hj=30%∑hy=×=所以计算管路的水头损失为：H2=∑（hy+hj）=+=计算水表的水头损失：2. 用下图表示JL3及各支管的给水系统轴测图，根据轴测图和附录可得JL3管网水力计算成果，如表2。
计算管段编号当量总数Ng同时出流概率U(%)设计秒流量 qg(L/s)管径DN（mm）流速v(m/s)每米管长沿长水头损失i(kPa/m)管线长度L（m）管线沿程水头损失hy=iL(kpa)管线沿程水头损失累计∑hy(kpa)0-110015 1-210015 2-37020 3-46420 4-55625 5-64025 6-7132825所以计算管路的水头损失为： H2=×∑hy=×= 计算水表的水头损失：因为住宅建筑用水量较少，分户水表采用LXS 湿式水表，分户水表安装在4-5管段上。
所以就有： q =s=3m h查附录，可以选20mm 口径的分户水表，其常用流量为3m h> q 过载流量为53m /h 。
所以：分户水表的水头损失：2222max 1.448.295100100g d q h kPaQ ===3.其他给水立管JL2、JL5近似取JL1水力计算结果，JL4、JL6近似去JL3水力结果。
4.由上述图表计算可得，H1=+=02H = H2=32.75)96.1032.8(.31=+⨯⨯ kPa H4=50kPa （最不利点水嘴工作压力） H3=所以，H=H1+H2+H3+H4=++50+=303kPa<320kPa室内所需的压力与市政给水管网工作压力320接近，可满足住宅楼日常供水要求，故采用直接给水方式，不再进行调整计算。
排水系统的计算排水设计秒流量排水管设计秒流量为：（） q=×α×（Np）1/2+qmaxNp——计算管段的排水当量总数；α——建筑用途特定的系数；q——计算管段上排水量最大的卫生器具的排水量。
max查得设计建筑α=横管水力计算为保证管道系统有良好的水力条件，稳定管内气压，防止水封破坏，保证良好的室内环境卫生，在横干管和横支管的设计中，要使充满度、自净流速、管道坡度、最小管径达到规范所规定的要求。
本设计排水管道系统盥洗室坐便器排水横干管和横支管管径均为100mm；洗菜盆管径为75mm；其他横干管和横支管管径均为50mm。
立管水力计算设计排水立管为普通伸顶通气立管。
查得各种卫生器具排水的流量、当量和排水管的管径、最小坡度如下：2坐便器261003浴盆13504洗菜盆13505污水盆1506家用洗衣机50根据图，对建筑物内部排水塑料管进行水力计算，计算成果如表所以。
排水立管图建筑排水管网计算用图表排水立管水力计算表本建筑内卫生间类型、卫生器具类型均相同。
采用生活污水和生活废水合流排放。
（1）生活污水和生活废水排水立管底部与出户管连接处的设计秒流量max 0.120.12 1.52 3.72/u q q L s==⨯=此值小于DN125无专用通气立管的排水量，故采用DN125普通伸顶通气的单立管排水系统。
出户管管径选DN150排水铸铁管，h/D=，坡度为时，其排水量为s,流速为s,满足要求。
伸顶通气管与污水立管管径相同。
化粪池计算化粪池有效容积V 由污水所占容积1V 和污泥所占容积2V 之和。
()10001)1(10002421⨯-⋅⋅-⋅⋅⋅+⨯⋅⋅=+=c mK b T a N tq N V V V αα （）式中 V ——化粪池有效容积，3m ； 1V ——污水部分容积，3m ； 2V ——污泥部分容积，3m ；N ——设计总人数；q ——每人每日污水量，生活污废水合流排出时，与用水量相同)/(250d L ⋅人；α——使用卫生器具人数占总人数的百分比，取70%。
t ——污水在化粪池内的停留时间，h ，取12。
T ——污泥清掏周期，d,取180d; b ——新鲜污泥含水率，取95%；c ——污泥发酵浓缩后的含水率，取90%；K ——污泥发酵后体积缩减系数，取；m ——清掏污泥后遗留的熟污泥量容积系数，取.则将b,c,m,K 值代入式（）后化简计算得：316.36)1807.048.02412250(10001267.0)48.024(1000m T t q N V =⨯⨯+⨯⨯=⋅+⋅=αα选择化粪池的有效容积为：163m ；查规范，化粪池的型号为:Z2-4SOF ，标准图集:03S702，外形尺寸: 化粪池底板的长(L):，宽(B):；化粪池池身的长(L3):，宽(B3):。
消火栓给水系统的计算 消火栓的布置建筑总长m ，宽度m ，高度m 。
按《民用建筑设计防火规范》要求，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。
消火栓的保护半径为:h L C R d +⋅= （）式中 R ——消火栓保护半径，m ；C ——水带展开时的弯曲折减系数，一般取，本设计取； d L ——水带长度，m;本设计取20m;h ——水枪充实水柱倾斜45°时的水平投影距离，m ；h=,一般取h=3m. 代入数据得：m h L C R d 193208.0=+⨯=+⋅=消火栓采用单排布置时，其间距为：22S R B ≤- （）式中 S ——消火栓间距，m ；B —消火栓的最大保护宽度，应为一个房间的长度加上走廊的宽度，m 。
给排水设计说明书_secret
第1章 设计总说明给水管网的设计是给排水工程规划设计的主要内容，通过技术经济分析，选择技术可行、经济合理的最佳方案。
根据输配水管网布置的原则，选择管网控制点，进行平差和水力计算，确定输配水干管的直径、走向，并布置沿线的主要附件；绘制管道平面图和纵断面图。
排水管网设计根据确定的设计方案， 在适当比例的总体布置图上划分排水流域，布置管道系统；根据设计人口数污水量标准，计算污水设计流量；进行污水管道水力计算，确定管道断面尺寸、设计坡度、埋设深度；确定污水管道在道路横断面上的位置；绘制管道平面图和纵断面图。
1.1设计原始资料（1） 城区平面图1张（电子版）（2） 城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。
设计人口数为15万。
城区生活用水的最小要求服务水头为40m 。
（3） 火车站污水量为320 m 3/d ，均匀排出。
（4） 城区工业企业分布及用水量情况见表1。
表1.11600 （5） 城市自然状况①城区土壤种类为粘质土。
地下水水位深度为15m 。
年降水量为936mm 。
城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。
夏季主导风向为南风，冬季主导风向为北风和东北风。
②城区中各类地面与屋面的比例（%）见表2。
表1.292.3m。
最大流量为3500m3/s，97%保证率的枯水期流量为120m3/s，多年平均流量为680m3/s。
流速为1.5~5.2m/s。
最低水位时河宽64m。
河水水温最高为30℃，最低为2℃。
②设计暴雨强度公式为：2154（1+0.55lgP）（t+8）0.681.2 分析设计资料本给排水管网规划的城市是广东省某大城市的一个城区，设计人口为15万人。
城区生活用水的最小要求服务水头为40m。
根据该城区的平面图，可知该城区自北向南倾斜，即北高南低，地形比较平坦，而且没有太大的起伏变化。
中部一条铁路把该城区分成两个区。
城区的街区分布北面比南面的面积小。
给排水工程课程设计说明书
摘要工程概况:本设计为位于长春的福阳苑住宅小区七号楼，该建筑共5层。
一层车库层高2.4m，二至六层为住宅每层层高2.9m。
整楼分2个单元，每单元2户。
室外市政给水管位于整栋建筑的西侧，水压为0.35MP，埋深为2.1m，市政排水管也为与建筑西侧，埋深1.55m。
本设计的设计范围包括：1）建筑给水工程；2）建筑排水工程关键词：住宅、给水、排水、设计目录第1章原始资料 (1)第2章给水管网的水力计算 (2)2.1 给水设计 (2)2.1.1给水方式的选择 (2)2.1.2给水管材的选择 (2)2.2生活用水量 (2)2.3给水水力计算 (3)2.3.1设计秒流量 (3)2.3.2最不利环路的水力计算 (3)2.3.3建筑总压力计算 (4)第3章排水管网的水力计算 (8)3.1排水设计 (8)3.1.1排水方式的选择 (8)3.1.2排水管网的选择 (8)3.2排水管网水力计算 (8)3.2.1排水横支管及立管计算 (8)3.2.2立管底部和排出管计算 (12)3.3 排水附件的选择 (13)3.3.1存水弯 (13)3.3.2地漏 (13)3.3.3清扫口 (13)3.3.4检查口 (13)要参考文献 (14)第1章原始资料1、建筑物修建地区：长春2、气象资料：长春地区冻土深度-1.69m3、土建资料：建筑平面图（首层平面图、标准层平面图）、剖面图4、室外给水管网供水压力为0.35Mpa。
第2章给水管网的水力计算2.1 给水设计2.1.1给给水方式的选择本设计是一个5层单元式的住宅楼，根据设计资料，室外管网做提供的水压为0.35MPa，相当于35m的水柱高，初步确定给水系统所需压力：2.4+2+2.9×5=18.5m＜35m所以室外管网水压在建筑的需要整天均能满足该六层，.因此该设计选得是依靠室外管网压力直接给水方式，该给水方式最简单.经济的给水方式。
建筑给水系统组成包括：引入管.水表节点.室内给水管网.给水附件.配水设施.给水设施。
给水排水课设设计说明书
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学给水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是建筑给水排水工程已经发展成为城市建设的重要基础设施，成为人类生命健康安全的基础保障，同时，也发展成为高等专业教育和人才培养的重要专业领域。
本次设计的建筑给水排水系统主要包括建筑内部给水系统、建筑内部排水系统和建筑消防系统。
建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统。
根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式采用高低压分区供水方式。
建筑内部排水系统的功能是将人们在日常生活和工业生产过程中使用过的、受到污染的水以及降落到屋面的雨水和雪水收集起来，及时排到室外。
考虑到排水系统通气的好坏和经济等各方面的因素，采用有通气的普通单立管排水系统。
按设计要求，最终收集的污水排入建筑物东面的校区污水干管，集中到校区污水处理站处理达标后统一排放。
根据使用灭火剂的种类和灭火方式，此次设计的建筑消防系统选用消火栓给水系统，即把室外给水系统提供的水量，经过加压输送到用以扑灭建筑物内的火灾而设置的固定灭火设备，是建筑物中最基本的灭火设施。
消防管网水力计算的主要目的在于确定消防给水管网的管径、计算或校核消防水箱的设置高度、选择消防水泵。
本次设计在老师的指导以及小组成员的不断讨论和改进中完成，由于设计者水平有限，文中存在不足之处，恳请老师给予批评指正。
一、设计方案概述 1、 给水工程已知该校附近有DN400mm 的市政给水干管，高峰用水时可保证最低水压为0.2Mpa 。
要充分利用市政管网直接给水是首先要考虑的，建筑内给水方案采用上下分区供水方式，将一至二层分为低压供水区，由室外校园市政给水管网直接供水；三至七层为高压供水区，由室外校园加压给水管网直接供水。
给排水工程设计说明
给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。
各种管道应采用与该类管材相应的专用配件。
给排水各系统管材选用及其保温防腐见：管材选用一览表。
（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。
（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。
（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。
室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。
室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。
厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。
（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。
皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。
均为预作用式系统。
给排水课程设计设计书

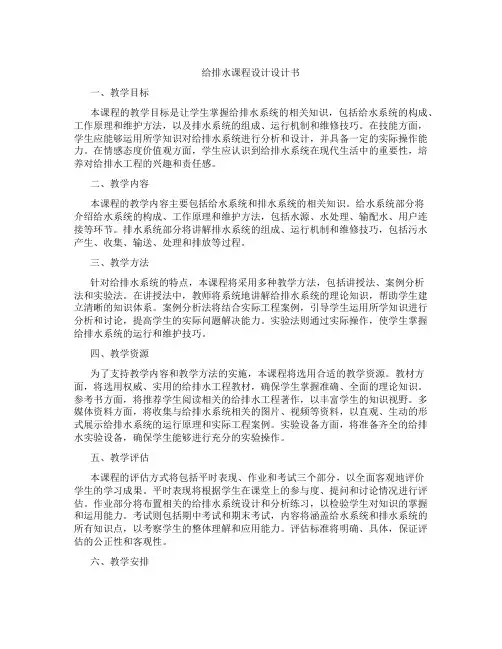

给排水课程设计设计书一、教学目标本课程的教学目标是让学生掌握给排水系统的相关知识，包括给水系统的构成、工作原理和维护方法，以及排水系统的组成、运行机制和维修技巧。
在技能方面，学生应能够运用所学知识对给排水系统进行分析和设计，并具备一定的实际操作能力。
在情感态度价值观方面，学生应认识到给排水系统在现代生活中的重要性，培养对给排水工程的兴趣和责任感。
二、教学内容本课程的教学内容主要包括给水系统和排水系统的相关知识。
给水系统部分将介绍给水系统的构成、工作原理和维护方法，包括水源、水处理、输配水、用户连接等环节。
排水系统部分将讲解排水系统的组成、运行机制和维修技巧，包括污水产生、收集、输送、处理和排放等过程。
三、教学方法针对给排水系统的特点，本课程将采用多种教学方法，包括讲授法、案例分析法和实验法。
在讲授法中，教师将系统地讲解给排水系统的理论知识，帮助学生建立清晰的知识体系。
案例分析法将结合实际工程案例，引导学生运用所学知识进行分析和讨论，提高学生的实际问题解决能力。
实验法则通过实际操作，使学生掌握给排水系统的运行和维护技巧。
四、教学资源为了支持教学内容和教学方法的实施，本课程将选用合适的教学资源。
教材方面，将选用权威、实用的给排水工程教材，确保学生掌握准确、全面的理论知识。
参考书方面，将推荐学生阅读相关的给排水工程著作，以丰富学生的知识视野。
多媒体资料方面，将收集与给排水系统相关的图片、视频等资料，以直观、生动的形式展示给排水系统的运行原理和实际工程案例。
实验设备方面，将准备齐全的给排水实验设备，确保学生能够进行充分的实验操作。
五、教学评估本课程的评估方式将包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。
平时表现将根据学生在课堂上的参与度、提问和讨论情况进行评估。
作业部分将布置相关的给排水系统设计和分析练习，以检验学生对知识的掌握和运用能力。
考试则包括期中考试和期末考试，内容将涵盖给水系统和排水系统的所有知识点，以考察学生的整体理解和应用能力。

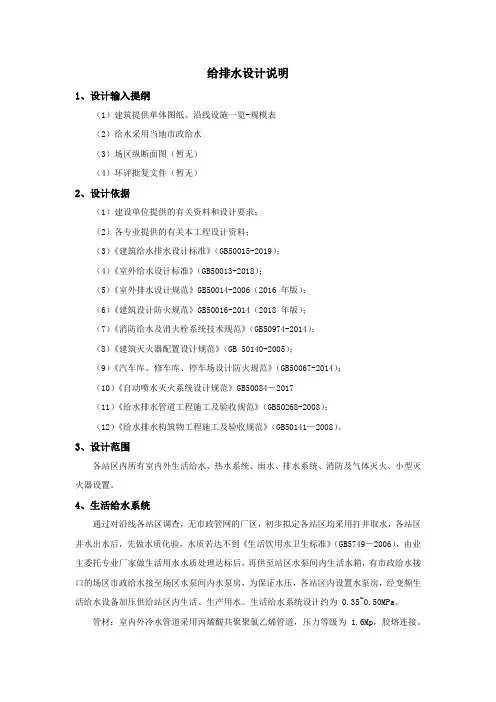

给排水设计说明
给排水设计说明1、设计输入提纲（1）建筑提供单体图纸、沿线设施一览-规模表（2）给水采用当地市政给水（3）场区纵断面图（暂无）（4）环评批复文件（暂无）2、设计依据（1）建设单位提供的有关资料和设计要求；（2）各专业提供的有关本工程设计资料；（3）《建筑给水排水设计标准》（GB50015-2019）；（4）《室外给水设计标准》（GB50013-2018）；（5）《室外排水设计规范》GB50014-2006（2016 年版）；（6）《建筑设计防火规范》GB50016-2014（2018 年版）；（7）《消防给水及消火栓系统技术规范》（GB50974-2014）；（8）《建筑灭火器配置设计规范》（GB 50140-2005）；（9）《汽车库、修车库、停车场设计防火规范》（GB50067-2014）；（10）《自动喷水灭火系统设计规范》GB50084－2017（11）《给水排水管道工程施工及验收规范》（GB50268-2008）；（12）《给水排水构筑物工程施工及验收规范》（GB50141—2008）。
3、设计范围各站区内所有室内外生活给水、热水系统、雨水、排水系统、消防及气体灭火、小型灭火器设置。
4、生活给水系统通过对沿线各站区调查，无市政管网的厂区，初步拟定各站区均采用打井取水，各站区井水出水后，先做水质化验，水质若达不到《生活饮用水卫生标准》（GB5749－2006），由业主委托专业厂家做生活用水水质处理达标后，再供至站区水泵间内生活水箱，有市政给水接口的场区市政给水接至场区水泵间内水泵房，为保证水压，各站区内设置水泵房，经变频生活给水设备加压供给站区内生活、生产用水。
生活给水系统设计约为 0.35~0.50MPa。
管材：室内外冷水管道采用丙烯酸共聚聚氯乙烯管道，压力等级为 1.6Mp，胶熔连接。
5、系统（1）各站区内淋浴用水由太阳能+电热水器联合制备。
（2）管材：采用热水采用钢塑复合管，采用配套衬塑螺纹管件连接。
给排水初步设计说明
第三章给排水设计说明第一节设计依据和设计范围一、设计依据：1、湖南达意置业有限公司关于本工程达意新城的设计任务书,设计要求和该公司提供的有关资料.2、国家现行的有关规范：《高层建筑设计防火规范》GB 50045-95(2005版)《建筑设计防火规范》GB 50016—2006《建筑给水排水设计规范》GB 50015—2003(2010修订版)《自动喷水灭火系统设计规范》GB50084-2005《建筑灭火器配置设计规范》GB50140-2005《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006《气体灭火系统设计规范》GB50370-2005《汽车库、修车库、停车场设计防火规范》GB50067-97《民用建筑节水设计标准》GB50555-20103、各专业提供的作业条件图和设计资料.二、工程概况:本工程主楼建筑高度为66.00米，总建筑面积26440.51平方米，其中地下室为5515.30平方米，一－二层商业为2524.25平方米，三－七层公寓为7024.80平方米，八－二十二层住宅为11376.16平方米。
为一类商住楼建筑。
三、设计范围：1、本工程红线以内室外和室内给水排水及消防系统由本院设计。
2、本工程水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计。
第二节室外给水排水工程设计一、室外给水设计市政给水现状:以城市自来水作为水源。
根据甲方提供资料小区由吉安路给水管径为DN800，霞光东路（规划）给水管径为DN400.1、水源：以城市自来水作为水源,市政供水压力为0.35Mpa。
2、用水量：1）生活用水量：最高日用水量102立方米，最大小时用水量32.3立方米。
主要用水项目及其用水量详表2.1-1。
2）消防用水量，详表2.1-2本工程各用水项目用水量汇总表表2.1-1序用水名称用水标准数量用水量备注号m3/d m3/h1 住宅150L/人.天406人60 6.34 k=2.52 单身公寓150/人.天68人10 1.06 k=2.52 商业5/人.m2 3995 m2 19.9 2.8 k=2.03 绿化及道路洒水2L/㎡1500(㎡) 3 1.5t=2小时k=1.0按每日一次计4 小计93 25.55 未预见水量按表1至4项之和的10%计9.3 2.6 总计102 28.1消防用水量标准及一次灭火用水量（按小区最大水量计算）表2.1-2序号消防系统名称消防用水量标准火灾延续时间一次灭火用水量(取大值)备注1 室内消火栓系统主楼40L/S 2h324立方米2 室外消火栓系统主楼30L/S 2h216立方米3 自动喷水灭火地下车30L/S 1h 108立方系统库米合计648立方米取大值3、给水管道系统：1）室外采用生活用水与消防用水合用管道系统。
给排水专业设计说明 .doc
给排水专业设计说明 .doc 范本1：设计说明书第一章项目背景1.1 项目概述1.2 项目目标1.3 项目范围第二章设计依据2.1 相关标准和规范2.2 相关法律法规2.3 技术要求第三章环境分析和设计条件3.1 环境分析3.2 设计条件第四章系统需求分析4.1 用水需求分析4.2 排水需求分析4.3 工程需求分析第五章设计方案5.1 概念设计5.2 结构设计5.3 管道设计5.4 设备选型5.5 施工工艺第六章工程图纸及说明6.1 平面布置图6.2 剖面图6.3 设备图纸6.4 管道图纸第七章施工计划7.1 施工工序7.2 施工时间安排7.3 施工人员配备第八章质量控制8.1 检验标准8.2 现场检查及测试8.3 问题解决和整改第九章安全措施9.1 安全评估9.2 安全培训9.3 安全设施第十章预算及物资配备10.1 费用预估10.2 物资采购计划10.3 物资配备统计第十一章进度控制11.1 施工进度计划11.2 进度监控11.3 延期分析第十二章质量验收及竣工报告12.1 施工验收12.2 竣工报告12.3 合同收款附件：1. 工程图纸2. 设计报告3. 安全评估报告4. 竣工报告注释：1. 标准和规范：包括国家标准、行业标准和相关技术规范。
2. 法律法规：涉及建设工程管理、环境保护和安全生产等方面的法律法规。
3. 技术要求：根据项目特点和工程需求确定的技术指标和要求。
范本2：设计说明书第一章项目背景1.1 项目概述1.2 项目目标1.3 项目范围第二章设计依据2.1 相关标准和规范2.2 相关法律法规2.3 技术要求第三章室内给排水系统设计3.1 用水需求分析3.2 排水需求分析3.3 管道布置设计3.4 设备选型和设置3.5 施工工艺和验收标准第四章室外排水系统设计4.1 雨水收集和排放设计4.2 污水处理和排放设计4.3 园林绿化和地面排水设计4.4 沉降槽和检查井设置4.5 施工工艺和验收标准第五章组织管理和施工计划5.1 设计组织体系和责任分工5.2 设计计划和资源配置5.3 设计进度控制和问题解决5.4 施工过程管理和协调第六章技术经济分析和预算控制6.1 设计方案评估和比选6.2 技术经济分析和预算编制6.3 费用控制和物资采购计划6.4 设计变更和费用调整第七章安全生产和卫生保护7.1 安全评估和防范措施7.2 施工现场安全管理7.3 职业卫生保护和环境保护7.4 事件应急处理和事故调查第八章设计验收和竣工报告8.1 设计方案评审和验收8.2 竣工报告编制和提交8.3 合同支付和质量保修8.4 项目总结和经验总结附件：1. 设计图纸2. 设计报告3. 施工工艺方案4. 安全评估报告注释：1. 标准和规范：采用国家标准、行业标准和相关技术规范进行设计。
建筑给排水课程设计说明书 (1)
第一篇设计说明书 (1)第一章给水工程设计 (1)1.1 给水工程设计 (1)1.1.1 设计方案 (1)1.1.2 设计方案比较结论 (5)1.1.3 室内给水系统 (5)1.1.4 室外给水系统 (6)1.2 给水系统的组成 (6)1.3 贮存、增压设备及管材 (7)1.3.1 贮存设备 (7)1.3.2 管材 (7)第二章消火栓消防工程设计 (8)2.1 消火栓消防工程设计基本参数 (8)2.2 消火栓消防工程设计方案比较 (8)2.2.1 设计方案 (8)2.3 消火栓消防系统的设计 (8)2.3.1 室外消火栓消防管道 (8)2.3.2 室内消火栓消防系统 (8)2.3.3 室内消火栓布置 (9)2.4 管材 (9)第三章污废水排水工程设计 (11)3.1 排水体制确定 (11)3.2 污废水排水工程设计方案比较 (11)3.2.1 设计方案 (11)3.3 污废水排水工程的设计 (11)3.3.1 室内污废水排水管道 (11)3.3.2 室外污废水排水管道 (12)3.4 污废水排水系统的组成 (12)3.5 设备及管材 (12)3.5.1 设备 (12)3.5.2 管材 (12)3.6 施工要求 (13)第四章雨水排水工程设计 (14)4.1 雨水排水工程设计方案比较 (14)4.2 雨水排水工程的设计 (14)4.2.1 室外雨水排水管道 (14)4.2.2 雨水排水系统的组成 (14)4.2.3 设备 (14)4.2.4 管材 (15)第二篇设计计算书 (16)第五章冷水系统计算 (16)5.1 用水量计算 (16)5.1.1 用水指标确定 (16)5.1.2 用水量计算 (16)5.2 室内冷水管网水力计算 (17)第六章消火栓给水系统计算 (25)6.1 基本参数 (25)6.1.1 设计参数 (25)6.2 消火栓的间距及布置 (25)6.2.1 消火栓保护半径 (25)6.3 消火栓系统水力计算 (25)6.3.1 确定设计参数 (25)6.3.2 计算水枪喷嘴所需水压H q (26)6.3.3 计算水龙带水头损失H d (26)6.3.4 计算消火栓口处所需水压H xh (26)6.3.5 校核 (27)6.3.6 屋顶消火栓 (27)6.3.7 水力计算 (27)6.4 消防贮水设备 (28)6.4.1 消防水箱 (28)6.4.2 水泵接合器设置 (28)第七章污废水排水系统计算 (30)7.1 设计秒流量公式 (30)7.2 室内排水系统水力计算 (30)7.2.1 基本规定 (30)7.2.2 排水系统横支管水力计算 (31)7.2.3 排水系统立管水力计算 (33)7.3 化粪池的计算 (33)第八章雨水排水系统计算 (35)7.4 雨水量计算 (35)7.4.1 设计暴雨强度q的确定 (35)7.4.2 汇水面积F (35)7.4.3 雨水量计算公式 (36)第九章材料一览表 (37)设计参考资料 (39)设计体会 (40)第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
《给排水管道系统》课程设计计算说明书
给排水管道系统课程设计计算说明书一、设计目的本文档旨在对给排水管道系统进行课程设计计算的过程进行详细说明，包括设计的基本原则、计算方法、相关公式和实例等内容，旨在帮助设计人员更好地进行管道系统设计，并确保其符合相关标准和要求。
二、设计原则1.符合规范要求：设计过程必须符合国家相关规范要求，如《建筑给水排水设计规范》等标准。
2.安全可靠：管道系统设计必须保证其安全可靠，承受得住设计工况下的压力和流量等作用。
3.经济合理：在保证系统安全性的前提下，设计应尽可能做到经济合理，节约材料和能源等资源。
三、设计计算方法1. 给水管道设计计算•单位水量流量计算公式：$$ Q = A \\times v $$•其中，Q为流量，A为管道横截面积，v为流速。
•管道流速计算公式：$$ v = \\frac{Q}{A} $$2. 排水管道设计计算•污水管道流量计算公式：$$ Q = n \\times A \\times v $$•其中，Q为流量，n为污水单位体积流量，A为截面积，v为流速。
•管道坡度计算公式：$$ i = \\frac{h}{L} \\times 100\\% $$•其中，i为坡度，ℎ为高差，L为管道水平长度。
四、设计实例1. 给水管道设计计算实例假设某给水管道横截面积为0.1 m2，流速为0.3 m/s，求流量。
根据单位水量流量计算公式，可得：$$ Q = 0.1 \\times 0.3 = 0.03 m^3/s $$2. 排水管道设计计算实例假设某污水管道截面积为0.05 m2，流速为0.2 m/s，单位污水流量为0.002m3/s，求流量。
根据污水管道流量计算公式，可得：$$ Q = 0.002 \\times 0.05 \\times 0.2 = 0.0002 m^3/s $$五、总结通过以上设计计算方法和实例的介绍，希望读者能够对给排水管道系统的设计有更深入的了解，同时能够灵活运用相关计算方法进行设计工作。
