六类布线安装方法要点
6类线缆布线施工注意事项
6类线缆布线施工注意事项
六类线在施工时需要注意以下事项：
1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
2、在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。
3、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。
过大的拉力会破坏线缆对绞的匀称性。
4、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
秋叶原六类线支持多种布线结构和多种传输媒体，适用于高速率、大容量和多媒体的综合业务数据通信网络智能化大楼安装工程用线。
标签：六类线布线施工秋叶原品牌。
六类布线系统施工工艺
六类布线系统施工工艺五类/超五类/六类布线的安装技术操作规程相同，不同之处在于，六类布线对性能的要求非常高，所以要求安装质量更高；为了更好的提供给最终用户安装优良的六类布线工程，那么对施工工艺、施工技术的要求将非常严格，六类系统工程安装施工，大致可以从以下施工工艺安装操作要点方面把握：在六类系统工程施工现场，即使符合标准的安装过程中，也会由于意想不到的原因导致数据传输性能的下降。
在工程施工安装过程关于阻抗不匹配的问题已经很多，就是说，如果现场使用的元件不能达到很好的阻抗匹配性，将会导致信道不稳定从而造成传输数据的破坏。
另外，还有一些影响布线的重要的因素并没有被重视，实际上，安装技巧以及环境因素也会造成系统性能的差异，比如说：好的元件若安装不当将无法充分发挥效能，又如：电磁干扰和射频干扰也会影响系统性能。
在完成工程施工安装后的有源测试，首先通过检查和安装方的合作来测试布线系统的一致性和质量；其次假设布线系统之外不合格的有源元件是造成性能下降的原因，以此来测试系统的集成度，找出不合格的元件，为终端客户提供最需要的后续的服务。
在六类系统工程施工现场，线缆受到的拉力不能超过规定的最大可承受拉力，如果拉力过大损害线缆内的绞对距离发生变化，会严重影响线缆低抗噪声NEXT、FEXT的能力，或因为线对绞距松开可能对导体造成破坏；在管线槽设计时一定要注意考虑管径的填充度，一般来说内径20mm的线管以放2根六类线缆为宜；在工程施工安装还应考虑六类线缆OD外径要比超五类电缆粗，一定注意避免线缆的打折，弯头处的缠绕；在工程施工安装还应注意六类线缆扭结情况，当线缆从卷轴包装拉出时，要注意防止线缆可能会扭结，如果线缆扭结，安装人员可能会把扭结拉直，当测试时会被检测出来有损伤，当由于扭结数量增加，形成的损伤加到一起，会引起六类性能指标降低导致故障；在六类系统工程施工现场，桥架应设计合理，保证合适的线缆弯曲半径，需要大于25毫米，上下左右绕过其他线槽时，转弯坡度要平缓，考虑两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
六类线缆的布放方案

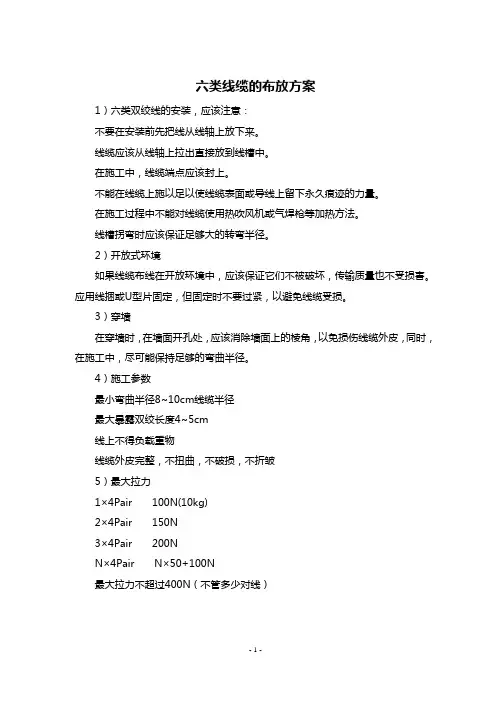

六类线缆的布放方案
1）六类双绞线的安装，应该注意：
不要在安装前先把线从线轴上放下来。
线缆应该从线轴上拉出直接放到线槽中。
在施工中，线缆端点应该封上。
不能在线缆上施以足以使线缆表面或导线上留下永久痕迹的力量。
在施工过程中不能对线缆使用热吹风机或气焊枪等加热方法。
线槽拐弯时应该保证足够大的转弯半径。
2）开放式环境
如果线缆布线在开放环境中，应该保证它们不被破坏，传输质量也不受损害。
应用线捆或U型片固定，但固定时不要过紧，以避免线缆受损。
3）穿墙
在穿墙时，在墙面开孔处，应该消除墙面上的棱角，以免损伤线缆外皮，同时，在施工中，尽可能保持足够的弯曲半径。
4）施工参数
最小弯曲半径8~10cm线缆半径
最大暴露双绞长度4~5cm
线上不得负载重物
线缆外皮完整，不扭曲，不破损，不折皱
5）最大拉力
1×4Pair 100N(10kg)
2×4Pair 150N
3×4Pair 200N
N×4Pair N×50+100N
最大拉力不超过400N（不管多少对线）
- 1 -。

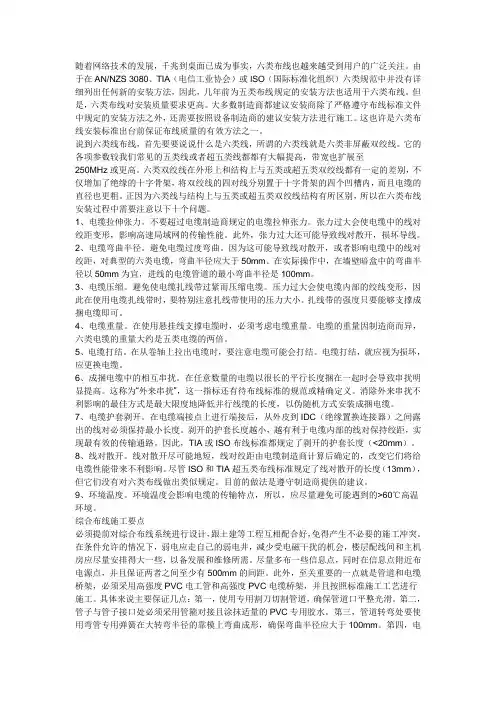

六类线
随着网络技术的发展，千兆到桌面已成为事实，六类布线也越来越受到用户的广泛关注。
由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。
但是，六类布线对安装质量要求更高。
大多数制造商都建议安装商除了严格遵守布线标准文件中规定的安装方法之外，还需要按照设备制造商的建议安装方法进行施工。
这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
说到六类线布线，首先要要说说什么是六类线，所谓的六类线就是六类非屏蔽双绞线。
它的各项参数较我们常见的五类线或者超五类线都都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
正因为六类线与结构上与五类或超五类双绞线结构有所区别，所以在六类布线安装过程中需要注意以下十个问题。
1、电缆拉伸张力。
不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形，影响高速局域网的传输性能。
此外，张力过大还可能导致线对散开，损坏导线。
2、电缆弯曲半径。
避免电缆过度弯曲。
因为这可能导致线对散开，或者影响电缆中的线对绞距，对典型的六类电缆，弯曲半径应大于50mm。
在实际操作中，在墙壁暗盒中的弯曲半径以50mm为宜，进线的电缆管道的最小弯曲半径是100mm。
3、电缆压缩。
避免使电缆扎线带过紧而压缩电缆。
压力过大会使电缆内部的绞线变形，因此在使用电缆扎线带时，要特别注意扎线带使用的压力大小。
扎线带的强度只要能够支撑成捆电缆即可。
4、电缆重量。
在使用悬挂线支撑电缆时，必须考虑电缆重量。
电缆的重量因制造商而异，六类电缆的重量大约是五类电缆的两倍。
5、电缆打结。
在从卷轴上拉出电缆时，要注意电缆可能会打结。
电缆打结，就应视为损坏，应更换电缆。
六类屏蔽综合布线施工方案
六类屏蔽综合布线施工方案一、施工准备确定工程需求：了解项目需求，明确布线系统的覆盖范围、设备数量和类型，以及所需线缆的长度和类型。
材料采购：根据工程需求，采购合适的六类屏蔽网线、面板、连接器等材料，并确保材料质量符合标准要求。
工具准备：准备剥线刀、剪刀、螺丝刀、电钻、测距仪、打线钳等工具，确保施工过程中工具的完好和齐备。
二、环境检查确认施工现场的安全条件，确保没有妨碍施工的障碍物和危险源。
检查墙面、地面和天花板的状况，确保布线过程中不会对现有结构造成破坏。
了解现场的电源和接地情况，确保布线系统的电气安全。
三、布线设计根据建筑平面图和设备布置图，确定布线系统的走向和路径。
设计合理的线缆长度和预留余量，避免线缆过长或过短导致的问题。
制定详细的布线图纸和标注，方便施工过程中的操作和管理。
四、线材剥皮使用剥线刀将六类屏蔽网线的外皮剥开，露出内部的线芯。
剥皮时要注意不要损伤到内部的线芯和屏蔽层。
五、墙面穿线根据布线设计，在墙面上打孔并安装穿线管。
使用电钻或手动钻将线缆穿入穿线管中，确保线缆的走向和间距符合设计要求。
六、面板安装根据布线图纸，确定面板的安装位置和数量。
使用螺丝刀将面板固定在墙面上，确保面板的平整和牢固。
七、线缆固定在线缆的走向上，使用线缆夹或扎带将线缆固定在墙面或吊顶上。
确保线缆的固定间距和弯曲半径符合标准要求，避免线缆受到过大的拉力和压力。
八、网线测试使用专业的网线测试仪对每条网线进行测试，确保网线的连通性和传输质量符合要求。
测试过程中要记录每条网线的测试结果，并对不合格的网线进行修复或更换。
九、工程验收在完成所有布线工作后，对整个布线系统进行全面的检查和测试。
检查布线系统的外观质量、安装工艺和电气性能等方面是否符合标准要求。
整理并提交工程验收报告，确保布线系统的质量和安全性得到认可。
总结：本施工方案详细介绍了六类屏蔽综合布线的施工过程，包括施工准备、环境检查、布线设计、线材剥皮、墙面穿线、面板安装、线缆固定、网线测试和工程验收等方面。
六类布线安装方法
六类布线安装方法an/nzs3080、tia或iso的六类规范中并没有详细列出任何新的安装方法。
几年前为五类布线规定的安装方法也适用于六类布线。
其差别在于，由于六类具有非常严格的性能标准，因此其对安装质量要求更高。
六类布线中的任何安装错误或捷径，都有可能会导致测试勉强合格/不合格。
与大多数负责的制造商一样，molex企业布线网络部强烈建议严格遵守布线标准文件中规定的安装方法及我们随产品提供的建议作法。
molex企业布线网络部多年来一直规定，认证安装商必须采用优质的安装方法，因为产品和安装会对布线系统的整体质量产生同样的影响。
安装过程中需要考虑的一些重要问题包括：1．电缆拉伸张力不得超过电缆制造商规定的电缆张力。
过度张力会使电缆中的线对扭曲距离变形，严重影响电缆抑制噪声（next、FEXT和导数）的能力，并严重影响电缆的结构化回波损耗，这将改变电缆的阻抗，损害整体回波损耗性能。
这些因素是千兆以太网等高速局域网系统传输的重要因素。
此外，这可能会导致导线对展开，并可能损坏导线。
2．电缆弯曲半径避免电缆过度弯曲，因为这会改变电缆中性线对的扭曲距离。
如果过度弯曲，线对可能会扩散，导致阻抗失配和不可接受的回波损耗性能。
此外，这可能会改变电缆内部四对电缆的节距之间的关系，从而导致噪声抑制问题。
各电缆制造商建议，电缆的弯曲半径不得小于已安装电缆直径的8倍。
对于典型的6类电缆，弯曲半径应大于50mm。
其中一个最关键的问题是配电柜，因为大量电缆被引入配电柜。
为了保持接线清洁，有些电缆可能被压得太紧或弯曲过多。
这通常是看不见的，即使是最专业的安装人员也可能会无意中降低布线系统的性能。
如果制造商提供背面电缆管理设备，确保按照制造商的建议使用。
但是，设备内部的电缆弯曲半径有不同（更严格）的限制。
一般来说，安装时电缆的弯曲半径为电缆直径的8倍。
实际上，后箱的弯曲半径应为50mm，进线电缆槽的最小弯曲半径为100mm。
对于最初安装/指定较小直径电缆的建筑物，这对建筑物内传统设备系统的再利用有重大影响。
六类综合布线施工
六类综合布线安装方法在五类布线规定的安装方法同样也适用于六类布线。
其差别在于，由于六类具有非常严格的性能标准，因此其对安装质量要求更高。
六类布线中的任何安装错误或线路剪短，都更有可能会导致合格/ 不合格测试中的余量降低导致测试不通过。
项目部施工人员应在综合布线系统施工中严格遵守布线标准文件中规定的安装方法。
因为产品和安装会对布线系统的整体质量产生同样的影响。
一、在双绞线布放施工过程中的部分重要问题：1、线缆两端应用油性笔写上标号或贴上标签纸后再缠上透明胶带，明确标明点位号。
点位号应与图纸相对应，一个标号只能对应一条双绞线。
2、线缆应防止被磨、刮、蹭、拖等造成外护套损伤或扭伤。
所有的钢管口都要安放塑料护口。
3、施工中，非屏蔽4对双绞线缆的弯曲半径至少为线缆外径的8倍，光缆的弯曲半径至少为线缆外径20倍。
对于六类线缆，弯曲半径应大于5 0 毫米。
4、线缆布放最大允许拉力：1根双绞线，拉力为10 Kg、2根双绞线，拉力为15 Kg、3根双绞线，拉力为20 Kg、n根双绞线，拉力为n×5＋5（ Kg），但最大拉力不得超过40Kg，即最多一次只能拉7根双绞线。
必要时要采用润滑剂。
5、桥架内线缆应分层布放，不宜交叉，吊顶内桥架截面利用率不宜超过50%。
6、布放线缆两端应留有余量，在设备间为到机柜中心位置后2.5m，终端盒为出盒后0.15m。
拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向。
7、桥架内垂直线缆每米要绑扎固定一次，机柜内线缆绑扎点间距不大于50cm。
水平桥架内3-5米绑扎一次。
所有绑扎不能过紧，不能使缆线产生应力。
8、线缆布放完成后应作整理，要求整齐、美观。
如下图：二、在双绞线布放施工过程中的部分重要问题的说明：(a) 线缆拉伸张力不要超过线缆规定的线缆拉伸张力。
张力过大会使线缆中的线对绞距变形，严重影响线缆抑制不希望噪声(NEXT、FEXT 及衍生物) 的能力，及严重影响线缆的结构化回波损耗，这会改变线缆的阻抗，损害整体回波损耗性能，可能会导致线对散开，可能会损坏导线。
千兆网线六类网线布线留心事项
千兆网线六类网线布线留心事项千兆网络行将成为网络发明的广泛需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为发明依据千兆以太网的公司新一代网络在物理层面打下了坚实的根底。
六类布线体系在传输速率上可供应高于超五类2.5倍的高速带宽，在十0MHz时高于超五类300%的ACR值。
在施工设备方面，六类推超五类难度也要大许多。
六类网线布线体系的施工人员有必要依照世界标准恳求的标准去施行。
由于越是高档的铜缆对外界的反常就越活络。
跟着传输速率的上升，设备施工的精确与否对体系功用的影响就越大。
不合理的管线方案，不标准的设备进程，不到位的处理体系，都会对六类布线的查验效果（包含物理功用和电气功用）带来影响，并且有些会成为难以批改的缺陷，乃至只能从头敷设一条链路来替换。
在施工布线时应当留心以下六大留心事项：1.由于六类线缆的外径要比通常的五类线粗，为了避免线缆的盘绕（分外是在弯头处），在管线方案时必定要留心管径的填充度，通常内径20mm的线管以放2根六类线为宜。
2.桥架方案合理，确保适宜的线缆曲折半径。
上下分配绕过别的线槽时，转弯斜度要陡峭，要害留心两头线缆下垂受力后是不是还能在不压损线缆的条件下盖上盖板。
3.放线进程中首要是留心对拉力的操控，对于带卷轴包装的线缆，主张两头起码各组织一名工人，把卷轴套在克己的拉线杆上，放线端的工人先从卷轴箱内预拉出一有些线缆，供协作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场合上缠结盘绕。
4.拉线工序完毕后，两头留出的冗余线缆要拾掇和维护好，盘线时要顺着正本的旋转方向，线圈直径不要太小，有或许的话用废线头固定在桥架、吊顶上或纸箱内，做好标明，提示别的人员勿动勿踩。
5.在拾掇、绑扎、安顿线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
6.在悉数施工时期，技能流程及时通报，各工种担任人做好交流，发现疑问立刻告诉甲方，在别的后续工种开端前及时完本钱工种使命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六类布线安装方法要点
由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。
但是，六类布线由于性能标准非常严格，因此，对安装质量要求更高。
在六类布线中的任何安装错误或走所谓的“捷径”，都有可能导致测试勉强合格或不合格，因此，大多数制造商在产品出售时，都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法，这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
比如美国著名的Molex企业布线网络部多年来一直强调，其产品需由经认证的优质安装商采用优质的方法安装，它认为产品及其安装对布线系统的整体质量将产生同样的影响。
那么，在六类布线安装过程中有哪些重要问题需要注意的呢？
1．电缆拉伸张力
不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音（包括近末端交扰、远端串音及其衍生物）能力以及电缆的结构化回
波损耗，进而改变电缆的阻抗，损害整体回波损耗性能，影响高速局域网（如吉位以太网）的传输性能。
此外，张力过大还可能导致线对散开，损坏导线。
2．电缆弯曲半径
避免电缆过度弯曲。
因为这可能导致线对散开，引起阻抗不匹配及不可接受的回波损耗性能。
另外，弯曲过度还会影响电缆中的线对绞距，电缆内部4个线对绞距的改变将导致噪声抑制问题。
一般情况下，电缆制造商都建议，安装后的电缆弯曲半径不得低于电缆直径的8倍。
对典型的六类电缆，弯曲半径应大于50mm。
在安装过程中，最可能出现电缆弯曲的区域是配线柜。
大量的电缆引入配线架，为保持布线整洁，可能将某些电缆压得过紧、弯曲过度，而这种情况通常是看不见的，因而常常被疏忽，从而降低布线系统的性能。
如果制造商提供了背面线缆管理设备，那么就要根据制造商的建议使用这些设备。
器件内部的电缆弯曲半径有着更加严格的限制。
一般来说，安装过程中的电缆弯曲半径是电缆直径的8倍。
在实际操作中，在背面盒中的弯曲半径以50mm为宜，进线的电缆管道的最小弯曲半径是100mm。
3．电缆压缩
避免使电缆扎线带过紧而压缩电缆。
在大的成捆电缆或电缆设施中最可能发生这个问题，其中成捆电缆外面的电缆会比内部的电缆承受更多的压力。
压力过大会使电缆内部的绞线变形，影响其性能，一般会使回波损耗处于不合格状态。
回波损耗的效应会积累起来，比如：在挂在悬挂线上的长走线电缆中，每隔300mm就要使用一条电缆扎线带，如果挂在悬挂线上的电缆长40m，那么扎线次数为134次，其中的每个过紧的电缆扎线所引起的回波损耗都会积累起来，提高总损耗。
因此在使用电缆扎线带时，要特别注意扎线带使用的压力大小。
扎线带的强度只要能够支撑成捆电缆即可。
较好的方法是，在使用电缆扎线对把电缆捆在一起时，不出现任何电缆护套变形的情况。
这在配线柜中也非常重要，
因为用户一般会扎紧电缆扎线带，以使电缆保持整洁。
另外，在配线柜中，配线架背面的端接点进线操作非常困难，这也特别容易造成电缆变形。
因此，某些线缆制造商如Molex 公司，会在产品使用建议中提倡安装商使用挂钩和环形电缆扎线带，如Velcro 品牌的扎线带。
这些设备可避免由于压缩而损坏电缆，同时也方便在成捆电缆中增加更多的电缆，拆除起来也更加容易。
但是，这种布线方式容易被其他非授权人员改动。
4．电缆重量
在使用悬挂线支撑电缆时，必须考虑电缆重量。
电缆的重量因制造商而异，比如Molex 企业布线网络部23 号（直径为0.6mm）六类电缆的重量大约是五类电缆的两倍，如果采用这种1m长的24条六类电缆，其重量接近1kg，而相同数量的五类或超五类电缆的重量仅0.6kg，因此，每个悬挂线支撑点每捆最多支撑24 条电缆。
5．电缆打结
在从卷轴上拉出电缆时，要注意电缆可能会打结。
电缆打结，就应视为损坏，应更换电缆。
因为即使弄直电缆结，损坏也已经发生，这一点可以通过对电缆的测试得到验证。
尽管一个电缆结不可能导致测试不合格，但是，所有这些效应会积累在一起，当它们与电缆扎线带引起的性能下降等其他因素综合在一起时，会导致系统测试不合格。
6．成捆电缆中的电缆数量
在任意数量的电缆以很长的平行长度捆在一起时，其中具有相同绞距的不同电缆的线对电容耦合（如蓝线对到蓝线对）会导致串扰明显提高。
这称为“外来串扰”，这一指标还有待布线标准的规范或精确定义。
消除外来串扰不利影响的最佳方式是最大限度地降低并行线缆的长度，以伪随机方式安装成捆电缆。
长期以来，一直采用的方法是在走线中使用“梳状”布线方式（以保持整洁）。
把电缆捆在一起是避免不同电缆的任何两个线对在有效长度内存在平行敷设可能性的最佳方式。
这一点没有捷径或其他有效方法。
7．电缆护套剥开
在电缆端接点上进行端接后，从外皮到IDC（绝缘置换连接器）之间露出的线对必须保持最小长度。
剥开的护套长度越小，越有利于电缆内部的线对保持绞距，实现最有效的传输通路。
在IDC 上剥开的护套过大将损害六类布线系统的近末端交扰和远端串音性能。
因此，TIA 或ISO 布线标准都规定了剥开的护套长度。
8．线对散开
在线缆端接点，应使电缆中的每个线对的绞距尽可能靠近IDC。
线对绞距由电缆制造商计算后确定，改变它们将给电缆性能带来不利影响。
尽管ISO和TIA超五类布线标准规定了线对散开的长度（13mm），但它们没有对六类布线做出类似规定。
目前的做法是遵守制造商提供的建议。
在触点和环导线顺序发生错误的端接点上，增加一对绞线要比去掉一对绞线好。
因为这可以保证与相关IDC对齐，使电缆内部的线对绞距保持不变，实现尽可能好的传输通路。
IDC上线对散开过大将会损害六类布线系统的近末端交扰、远端串音和回波损耗性能。
9．环境温度
环境温度在五类和超五类布线中已经是个问题，在六类布线中，它更为严重。
环境温度会影响电缆的传输特点，所以，应尽量避免可能遇到的高温环境，如>60℃。
如果天花板上的屋顶处于阳光直射下，就很容易发生这种情况。
一般来说，在温度提高时，电缆的衰减会提高，其对长链路的影响是可能导致参数勉强合格或不合格。
