电机学第3章测试题
电机学第一到四章自测题参考答案
第一章自测题参考答案（一）填空题l．直流电动机的电枢电动势与电枢电流的方向担豆，电磁转矩与转速的方向相同。
2．直流发电机的电枢电动势与电枢电流的方向担显，电磁转矩与转速的方向相反。
3．并励直流发电机自励建压的条件是主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻值。
4．直流发电机和直流电动机除能量转换关系不同外，还表现于发电机的电枢电动势Ea比端电压U大；而电动机的电枢电动势Ea比端电压U小。
5．电机的电磁功率是指机械功率与电功率相互转换的那一部分功率，所以电磁功率P em的表达式既可用机械量T em来表示，也可用电量E a I a来表示。
6．直流电动机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。
7．直流电动机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中性线上，电动机产生交磁性质的电枢反应，其结果使气隙磁场发生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转相反方向偏移。
8．并励直流发电机的外特性曲线下降的原因有（1）随着负载的增大，电枢反应去磁作用增强，使电枢电动势E a下降；（2）负载增大，电枢绕组电阻压降I a R a增大，导致U下降；（3）当由（1）和（2）原因引起U减小，致使I f减小，磁通中减小，E a进一步下降，导致端电压U进一步下降。
（二）判断题l．一台并励直流发电机，正转能自励，反转也能自励。
（×）2．一台直流发电机，若把电枢固定不动，电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（√）3．一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）4．直流发电机正常运行时，由于主磁通既交链电枢绕组又交链励磁绕组，因此主磁通在这两个绕组中均感应电动势。
（×）5．一台接到直流电源上运行的直流电动机，换向情况是良好的。
如果改变电枢两端的极性来改变转向，换向极线圈不改接，则换向情况变坏。
电机学答案3
第三章习题解答（Page 64~66）3-1 三相变压器组与三相心式变压器在磁路上各有什么特点？【解】变压器组每相有一个闭合的独立磁路；心式变压器每相磁路需经过另外两相铁心柱闭合。
3-2 试标出图3-29(a)、(b)、(c)、(d)四图中变压器绕组的同极性端，并画出高、低压侧绕组的电压向量图，写出其连结组标号。
3-4 已知图3-30所示三相变压器连结组及绕组相对极性，试画相量图判定其连结组标号。
(a) (b) (c) (d)图3-29 习题3-2用图【解】根据绕向可判断出绕组的同极性端，其标注如上图所示。
按同极性端画出相量图，其中图（b ）对应于（g ）图，图（a ）、（c ）、（d）对应于（h ）图。
O(X,x)(g) (h)即图（a ）、（c ）、（d ）变压器的连结组别为I,i6；图（b ）变压器的连结组别为I,i0。
(a) (b)(c)(d)图3-30 习题3-4用图【解】根据接线图上端头所对应的同极性端关系，可分别画出相应的高、低压侧电压相量图如下：(a)图的电压相量图 (b)图的电压相量图 (c)图的电压相量图 (d)图的电压相量图 Y ,y8连结组 Y ,y10连结组 Y ,d5连结组 D,y5连结组3-5 根据下列连结组标号，画出其三相绕组的接线⑴Y,y8；⑵Y,y2；⑶Y,d7；⑷D,y1。
【解】第一步：根据连结组号，首先画出高、低压侧的电压相量图，如下图所示。
3-6 已知三相变压器的连结组标号为Y,y2，试将其改接成Y,y0，并画出必要的电压相量图说明。
【解】先画出Y ,y0和Y ,y2连结组的电压相量图，再画出它们的接线图，如下图所示。
(a)Y ,y8连结组的 (b)Y ,y2连结组的 (c)Y ,d7连结组的 (d)D,y1连结组的 电压相量图 电压相量图 电压相量图 电压相量图第二步：然后画出三相绕组，把高压绕组的首端分别标成A 、B 、C 并打上同极性端记号“●”。
第3章 直流电机 《电机学(第2版)》王秀和、孙雨萍(习题解答)
第三章 直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。
3-2. 一台p 对极的直流电机，采用单叠绕组，其电枢电阻为R ，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？ 答：P 2R .解析：设单叠绕组时支路电阻为R 1 ，考虑到并联支路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联支路数2a=2,每条支路有p 个R 1 ,则每条支路电阻为22p R ，并联电阻为2p R 。
3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：(N 极)，气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。
3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。
对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。
当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。
如果是电动机，两种情况下的影响与发电机恰好相反。
3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。
但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。

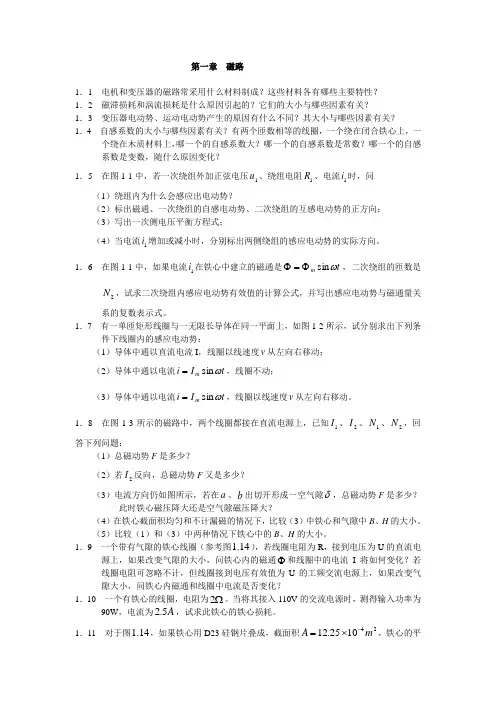

电机学各章习题
第一章 磁路1．1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？1．2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？1．3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？1．4 自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个的自感系数大？哪一个的自感系数是常数？哪一个的自感系数是变数，随什么原因变化？1．5 在图1-1中，若一次绕组外加正弦电压1u 、绕组电阻1R 、电流1i 时，问（1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向；（3）写出一次侧电压平衡方程式；（4）当电流1i 增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
1．6 在图1-1中，如果电流1i 在铁心中建立的磁通是t m ωsin Φ=Φ，二次绕组的匝数是2N ，试求二次绕组内感应电动势有效值的计算公式，并写出感应电动势与磁通量关系的复数表示式。
1．7 有一单匝矩形线圈与一无限长导体在同一平面上，如图1-2所示，试分别求出下列条件下线圈内的感应电动势：（1）导体中通以直流电流I ，线圈以线速度v 从左向右移动；（2）导体中通以电流t I i m ωsin =，线圈不动；（3）导体中通以电流t I i m ωsin =，线圈以线速度v 从左向右移动。
1．8 在图1-3所示的磁路中，两个线圈都接在直流电源上，已知1I 、2I 、1N 、2N ，回答下列问题：（1）总磁动势F 是多少？（2）若2I 反向，总磁动势F 又是多少？（3）电流方向仍如图所示，若在a 、b 出切开形成一空气隙δ，总磁动势F 是多少？此时铁心磁压降大还是空气隙磁压降大？（4）在铁心截面积均匀和不计漏磁的情况下，比较（3）中铁心和气隙中B 、H 的大小。
（5）比较（1）和（3）中两种情况下铁心中的B 、H 的大小。
《电机学》习题解答(吕宗枢) 03章
第3章思考题与习题参考答案3.1 三相组式变压器和三相心式变压器的磁路结构各有何特点？在测取三相心式变压器的空载电流时，为什么中间一相的电流小于其它两相的电流？答：三相组式变压器的三相磁路彼此独立，互不关联，且各相磁路几何尺寸完全相同；三相心式变压器的三相磁路彼此不独立，互相关联，各相磁路长度不等，三相磁阻不对称。
在外加对称电压时，由于中间相磁路长度小于其它两相的磁路长度，磁阻小，因此，中间一相的空载电流小于其它两相的电流。
3.2 变压器出厂前要进行“极性”试验，如题3.2图所示，在U1、U2端加电压，将U2、u2相连，用电压表测U1、u1间电压。
设变压器额定电压为220/110V，如U1、u1为同名端，电压表读数为多少？如不是同名端，则读数为多少？答:110V，330V题3.2图极性试验图3.3 单相变压器的联结组别有哪两种？说明其意义。
答：有I，I0；I，I6两种。
I，I0说明高、低压绕组电动势同相位；I，I6说明高、低压绕组电动势反相位。
3.4 简述三相变压器联结组别的时钟表示法。
答：把三相变压器高压侧某一线电动势相量看作时钟的长针，并固定指向“0”点，把低压侧对应线电动势相量看作时钟的短针，它所指向的时钟数字便是该变压器的联结组别号。
3.5 试说明为什么三相组式变压器不能采用Y,y联结，而小容量三相心式变压器可以采用Y,y联结？答：因为三相组式变压器三相磁路彼此独立，采用Y，y联结时，主磁路中三次谐波磁通较大，其频率又是基波频率的三倍，所以，三次谐波电动势较大，它与基波电动势叠加，使变压器相电动势畸变为尖顶波，其最大值升高很多，可能危及到绕组绝缘的安全，因此三相组式变压器不能采用Y，y联结。
对于三相心式变压器，因为三相磁路彼此相关，所以，三次谐波磁通不能在主磁路（铁心）中流通，只能通过漏磁路闭合而成为漏磁通。
漏磁路磁阻很大，使三次谐波磁通大为削弱，主磁通波形接近于正弦波，相电动势波形也接近正弦波。
电机学习题集+答案
电 机 学 习 题 集备注：作业时抄写题目，题与题之间空一行。
绪论和第一章：磁路1-1：简述右手螺旋法则，左手定则和右手定则，以及电磁感应定律。
1-2：简述什么是磁路、磁动势、磁路的基尔霍夫第二定律。
假定作用在某段磁路上的磁动势为HL ，该段磁路磁阻为Rm ，则通过该段磁路的磁通量是多少？1-3：电机中为什么要使用铁磁材料，直流磁路和交流磁路有什么区别？1-4：有一闭合磁路，由铁心和气隙组成。
铁心截面积24109m S -⨯=，磁路平均长度m l 3.0=，铁心磁导率05000μμ=Fe ；气隙长度m 0005.0=δ，气隙截面积按1.1S 计算。
套装在铁心上的励磁绕组500匝，问电流0.5A 时，磁路中磁通为多少？作用在铁心磁路和气隙上的磁动势分别为多少？70104-⨯=πμH/m 。
第二章：变压器2-1：简述变压器的组成。
变压器的最基本组成是什么？2-2：什么是变压器的额定容量、额定电压和额定电流？2-3：什么是变压器的主磁通？什么是变压器的漏磁通？主磁通的大小主要取决于哪些因素？2-4：单相变压器计算1）一台单相变压器，S N =20000kVA,U 1N /U 2N =127kV/11kV ，50Hz ，高压侧开路，在低压侧施加额定电压并进行测量，测得电流45.5A ，损耗47kW ，不计环境温度影响，计算变压器归算到高压侧的激磁阻抗参数(实际值)。
(k=11.5455,Rm=3026Ω,Xm=32083Ω)2）上述变压器，低压侧短路，在高压侧施加一电压使电流达到额定电流，进行测量，测得电压9.24kV ，损耗129kW ，不计环境温度影响，计算变压器归算到高压侧的短路阻抗参数(实际值)。
(I1N=157.48A,Rk= 5.202Ω,Xk=58.44Ω)3）上述变压器，利用简化等效电路计算该变压器满负荷时的负载阻抗大小，额定功率因数cos φ=0.8（按负载电流滞后电源电压计算）。
(Z 总=645.08Ω+j483.81Ω，Z L =639.8Ω+j425.4Ω)2-5：什么是时钟表示法，组号表达了变压器的什么性能？说明联结组别Yd11的含义。
电机学_第三章变压器习题
电机学_第三章变压器习题第⼆章变压器⼀、填空：1.★⼀台额定频率为60HZ的电⼒变压器接于50HZ，电压为此变压器的5/6倍额定电压的电⽹上运⾏，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。
答：饱和程度不变，励磁电流不变，励磁电抗减⼩，漏电抗减⼩。
2.三相变压器理想并联运⾏的条件是（1），（2），（3）。
答：（1）空载时并联的变压器之间⽆环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
3.★如将变压器误接到等电压的直流电源上时，由于空载电流将，空载损耗将。
答：空载电流很⼤，空载损耗很⼤。
4.★⼀台变压器，原设计的频率为50HZ，现将它接到60HZ的电⽹上运⾏，额定电压不变，励磁电流将，铁耗将。
答：减⼩，减⼩。
5.变压器的副边是通过对原边进⾏作⽤的。
答：电磁感应作⽤。
6.引起变压器电压变化率变化的原因是。
答：负载电流的变化。
7.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
答：增⼤很多，烧毁。
8.联接组号不同的变压器不能并联运⾏，是因为。
答：若连接，将在变压器之间构成的回路中引起极⼤的环流，把变压器烧毁。
9.★★三相变压器组不宜采⽤Y,y联接组，主要是为了避免。
答：相电压波形畸变。
10.变压器副边的额定电压指。
答：原边为额定电压时副边的空载电压。
11.★★为使电压波形不发⽣畸变，三相变压器应使⼀侧绕组。
答：采⽤d接。
12.通过和实验可求取变压器的参数。
答：空载和短路。
13.变压器的参数包括，，，，。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变⽐。
14.在采⽤标⼳制计算时，额定值的标⼳值为。
答：1。
15.既和原边绕组交链⼜和副边绕组交链的磁通为，仅和⼀侧绕组交链的磁通为。
答：主磁通，漏磁通。
16.★★变压器的⼀次和⼆次绕组中有⼀部分是公共绕组的变压器是。
答：⾃耦变压器。
17.并联运⾏的变压器应满⾜（1），（2），（3）的要求。
电气自动化专业电机学试题
电机学习题集第一章变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？1-4 变压器铁芯的作用是什么，为什么它要用毫米厚、表面涂有绝缘漆的硅钢片迭成？1-5变压器有哪些主要部件，它们的主要作用是什么？1-6变压器原、副方和额定电压的含义是什么？1-7 有一台D-50/10单相变压器，VUUkVASNNN230/10500/,5021==，试求变压器原、副线圈的额定电流？1-8 有一台SSP-125000/220三相电力变压器，YN，d接线，kVUUNN5.10/220/21=，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。
第二章单相变压器运行原理及特性2-1为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？2-2变压器的空载电流的性质和作用如何？它与哪些因素有关？2-3 变压器空载运行时，是否要从电网取得功率？这些功率属于什么性质？起什么作用？为什么小负荷用户使用大容量变压器无论对电网和用户均不利？2-4为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么？2-5 一台220/110伏的单相变压器，试分析当高压侧加额定电压220伏时，空载电流I0呈什么波形？加110伏时载电流I0呈什么波形，若把110伏加在低压侧，I0又呈什么波形? 2-6 试述变压器激磁电抗和漏抗的物理意义。
它们分别对应什么磁通，对已制成的变压器，它们是否是常数？当电源电压降到额定值的一半时，它们如何变化？我们希望这两个电抗大好还是小好，为什么？这两个电抗谁大谁小，为什么？2—7 变压器空载运行时，原线圈加额定电压，这时原线圈电阻r1很小，为什么空载电流I0不大？如将它接在同电压（仍为额定值）的直流电源上，会如何？2—8 一台380/220伏的单相变压器，如不慎将380伏加在二次线圈上，会产生什么现象？2—9一台220/110伏的变压器，变比221==NNk，能否一次线圈用2匝，二次线圈用1匝，为什么？2-102-10变压器制造时：①迭片松散，片数不足；②接缝增大；③片间绝缘损伤，部对变压器性能有何影响？2-11变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？2—12 如将铭牌为60赫的变压器，接到50赫的电网上运行，试分析对主磁通、激磁电流、铁损、漏抗及电压变化率有何影响？2-13变压器运行时由于电源电压降低，试分析对变压器铁心饱和程度、激磁电流、激磁阻抗、铁损和铜损有何影响？2-14两台单相变压器，V U U N N 110/220/21=，原方匝数相同，空载电流II I I I 00≠，今将两台变压器原线圈顺向串联接于440V 电源上，问两台变压器二次侧的空载电压是否相等，为什么？2-15变压器负载时，一、二次线圈中各有哪些电动势或电压降，它们产生的原因是什么？写出它们的表达式，并写出电动势平衡方程？2-16变压器铁心中的磁动势，在空载和负载时比较，有哪些不同？2-17试绘出变压器“T ”形、近似和简化等效电路，说明各参数的意义，并说明各等效电路的使用场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机学第3章测试题
一、填空题
1.转矩折算的原则是折算前后（）不变,飞轮转矩折算的原则是折算前后（）不变。
2.位能性负载的机械特性位于（）象限；反抗性负载的机械特性位于（）象限。
3.常见的生产机械负载特性有（）负载、（）负载和通风机负载。
4.直流电动机的起动方法有直接起动、（）起动和（）起动。
5.直流电动机调速的技术指标主要有（）、（）、调速的平滑性和调速时的允许输出。
6.直流电动机属于恒转矩调速方式是（）调速和（）调速，属于恒功率调速方式（）调速。
7.他励直流电动机拖动恒转矩负载进行串电阻调速，调速前、后的电枢电流（）。
8.他励直流电动机电气制动的方法有（）制动、（）制动和（）制动。
9.倒拉反接制动运行适用于（）负载，实现方法是电枢回路中串（）。
10.当他励直流电动机的转速超过（）转速时，出现回馈制动。
二、简答题
1.写出电力拖动系统的运动方程式，并说明电力拖动系统稳定运行的条件是什么？
2.为什么直流电动机一般不能直接起动？此时可采用什么起动方法？
3.直流电动机的调速方法有哪几种？各有什么特点？
4.什么是静差率？它与那些因素有关？
三、计算题
1.一台并励直流电动机，U N=220V，I N=80A，R a=0.1Ω，额定运行时，励磁回路电阻R f =110Ω，额定效率ηN=85%，求：（1）额定输出功率；（2）总损耗；（3）电枢回路铜损耗。
2.他励直流电动机数据为：P N=10kw，U N=110V，I N=112A，n N=750r/min，Ra=0.1Ω，带反抗性负载运行于额定状态，为使电动机停车采用反接制动，要求最大制动电流为2.2 I N，求：（1）应串电阻值是多少？（2）制动到n=0时不切断电源，电机能否反转？若能反转求出稳态转速。
3.一台他励直流电动机P N = 17Kw，U N = 220V，I N = 92.5A，Ra=0.16Ω，n N = 1000r/min。
电动机允许最大电流Imax=1.8I N，电动机拖动负载T L=0.8T N电动运行，分别求：（1）采用能耗制动停车；（2）采用反接制动停车时，电枢回路应串入多大电阻？
4.他励直流电动机，P N=4kw，U N=220V，I N=22.3A，n N=1000r/min，Ra=0.91Ω，运行于额定状态，为使电动机停车，采用电压反接制动，串入电枢回路的电阻为9Ω，求：（1）制动开始瞬间电动机的电磁转矩；（2）n=0时电动机的电磁转矩；（3）如果负载为反抗性负载，在制动到n=0时不切断电源，电机能否反转？。
