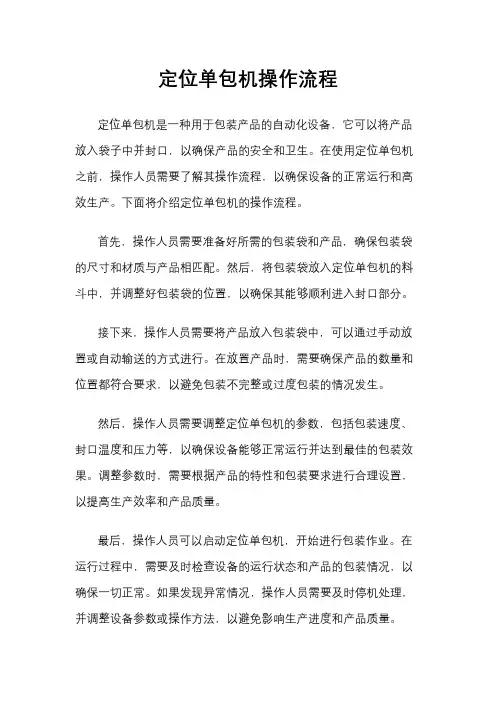

定位单包机操作流程
定位单包机操作流程
定位单包机是一种用于包装产品的自动化设备，它可以将产品放入袋子中并封口，以确保产品的安全和卫生。
在使用定位单包机之前，操作人员需要了解其操作流程，以确保设备的正常运行和高效生产。
下面将介绍定位单包机的操作流程。
首先，操作人员需要准备好所需的包装袋和产品，确保包装袋的尺寸和材质与产品相匹配。
然后，将包装袋放入定位单包机的料斗中，并调整好包装袋的位置，以确保其能够顺利进入封口部分。
接下来，操作人员需要将产品放入包装袋中，可以通过手动放置或自动输送的方式进行。
在放置产品时，需要确保产品的数量和位置都符合要求，以避免包装不完整或过度包装的情况发生。
然后，操作人员需要调整定位单包机的参数，包括包装速度、封口温度和压力等，以确保设备能够正常运行并达到最佳的包装效果。
调整参数时，需要根据产品的特性和包装要求进行合理设置，以提高生产效率和产品质量。
最后，操作人员可以启动定位单包机，开始进行包装作业。
在运行过程中，需要及时检查设备的运行状态和产品的包装情况，以确保一切正常。
如果发现异常情况，操作人员需要及时停机处理，并调整设备参数或操作方法，以避免影响生产进度和产品质量。
总的来说，定位单包机的操作流程包括准备包装材料、放置产品、调整参数和启动设备等步骤。
通过正确操作和及时调整，可以确保定位单包机的正常运行和高效生产，为企业的包装工作提供便利和保障。
希望以上介绍能够帮助操作人员更好地掌握定位单包机的操作流程，提高生产效率和产品质量。

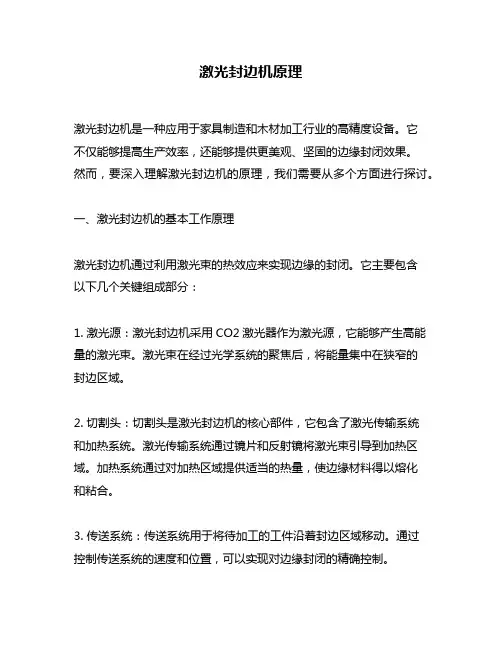

激光封边机原理
激光封边机原理激光封边机是一种应用于家具制造和木材加工行业的高精度设备。
它不仅能够提高生产效率，还能够提供更美观、坚固的边缘封闭效果。
然而，要深入理解激光封边机的原理，我们需要从多个方面进行探讨。
一、激光封边机的基本工作原理激光封边机通过利用激光束的热效应来实现边缘的封闭。
它主要包含以下几个关键组成部分：1. 激光源：激光封边机采用CO2激光器作为激光源，它能够产生高能量的激光束。
激光束在经过光学系统的聚焦后，将能量集中在狭窄的封边区域。
2. 切割头：切割头是激光封边机的核心部件，它包含了激光传输系统和加热系统。
激光传输系统通过镜片和反射镜将激光束引导到加热区域。
加热系统通过对加热区域提供适当的热量，使边缘材料得以熔化和粘合。
3. 传送系统：传送系统用于将待加工的工件沿着封边区域移动。
通过控制传送系统的速度和位置，可以实现对边缘封闭的精确控制。
二、激光封边机的封边过程激光封边机的封边过程可以简单地描述为：将工件放置在传送系统上，在激光束的照射下，边缘材料发生熔化和粘合，形成坚固的封边。
具体而言，封边过程包括以下几个步骤：1. 工件定位：需要将待加工的工件准确地放置在传送系统上，并通过夹具等装置进行固定。
这样可以确保封边的精度和一致性。
2. 激光照射：一旦工件准备就绪，激光束将被聚焦到封边区域。
激光的高能量能够迅速将边缘材料加热到熔点以上的温度，使其发生熔化。
3. 边缘封闭：在加热的传送系统将工件沿着封边区域移动，使激光束的照射范围覆盖整个边缘。
边缘材料在熔化的会与周围的材料发生粘合，形成坚固的封边。
4. 边缘处理：封边完成后，工件会继续沿着传送系统移动到下一个处理区域。
这个区域通常包括冷却装置，用于快速冷却和固化边缘材料。
三、激光封边机的优势和应用领域1. 高精度：激光封边机的加工精度非常高，可以实现毫米级的边缘封闭。
这使得加工出的产品具有更加平整、美观的边缘。
2. 高效率：相比传统的封边方法，激光封边机的加工速度更快，可以大大提高生产效率。
三伺服枕式包装机原理
三伺服枕式包装机原理三伺服枕式包装机是一种常用于食品、医药、日化等行业的包装设备，其工作原理是通过三个伺服电机的协同工作，实现对产品的自动定位、抓取和包装。
本文将从机械结构、工作原理和应用场景三个方面介绍三伺服枕式包装机的原理。
一、机械结构三伺服枕式包装机主要由进料装置、传输装置、定位装置、封切装置、出料装置等组成。
进料装置将待包装产品送入传输装置，传输装置通过传送带将产品传送至定位装置。
定位装置通过伺服电机控制产品的位置，使其准确地进入封切装置。
封切装置使用热封切或冷封切技术，将包装材料封切、封口，形成包装袋。
最后，出料装置将包装好的产品送出。
二、工作原理三伺服枕式包装机的工作原理是通过三个伺服电机的协同工作实现的。
第一个伺服电机负责控制进料装置的运行，将待包装产品送入传输装置。
第二个伺服电机控制传输装置的运行，将产品准确地传送至定位装置。
第三个伺服电机控制定位装置的运行，使产品准确地进入封切装置。
通过这三个伺服电机的精确控制，可以实现对产品的自动定位、抓取和包装。
三、应用场景三伺服枕式包装机广泛应用于食品、医药、日化等行业。
在食品行业，三伺服枕式包装机可以用于包装饼干、面包、巧克力等食品。
在医药行业，三伺服枕式包装机可以用于包装药片、胶囊等药品。
在日化行业，三伺服枕式包装机可以用于包装洗发水、沐浴露等日化产品。
三伺服枕式包装机具有包装速度快、包装效果好、操作简单等优点，能够满足不同行业对包装的需求。
总结：通过以上对三伺服枕式包装机的机械结构、工作原理和应用场景的介绍，我们可以看出，三伺服枕式包装机是一种功能强大的包装设备。
它的工作原理是通过三个伺服电机的协同工作，实现对产品的自动定位、抓取和包装。
在食品、医药、日化等行业中得到广泛应用。
三伺服枕式包装机的出现，为包装行业带来了便利和高效，提高了生产效率和产品质量。
随着科技的不断发展，相信三伺服枕式包装机将会有更广阔的应用前景。
自动包装机的工作原理
自动包装机的工作原理自动包装机是一种用于将产品进行包装的机械设备。
它能够自动完成包装过程，提高生产效率，并保证包装质量的一致性。
下面将详细介绍自动包装机的工作原理。
1. 输送系统自动包装机的工作开始于输送系统。
输送系统通常由传送带、导轨和传感器组成。
产品通过传送带进入包装机，传感器检测到产品的到达并触发后续工作。
2. 分配系统分配系统负责将产品从输送系统中分离出来，并进行定位。
通常使用机械臂、真空吸盘或气压装置来完成这一任务。
机械臂可以根据预设的程序准确地抓取产品，并将其放置在包装位置。
3. 包装系统包装系统是自动包装机的核心部分。
它包括了各种装置和工具，用于将产品包装成所需的形式。
以下是常见的包装系统组成部分：- 包装材料供给：自动包装机通常使用卷筒包装材料，如塑料薄膜、纸张或铝箔。
这些材料通过供给装置提供给包装机，确保持续的包装过程。
- 封切装置：封切装置用于将包装材料切割成所需的长度，并在包装过程中对其进行封口。
常见的封切方式包括热封、冷封和超声波封切。
- 成型装置：成型装置用于将包装材料折叠、形成所需的包装形状。
它可以根据产品的尺寸和形状进行调整，确保包装的贴合度和紧密度。
- 压合装置：压合装置用于将包装材料压合，使其紧密地包裹产品。
这有助于保持产品的稳定性和防止包装材料的松动。
4. 控制系统自动包装机的控制系统负责整个包装过程的协调和控制。
它通常由电气控制柜、PLC（可编程逻辑控制器）和触摸屏组成。
通过触摸屏，操作人员可以设置包装参数、监控包装过程，并进行故障诊断和维护。
控制系统根据预设的程序指令，对输送系统、分配系统和包装系统进行精确的协调和控制。
它可以调整包装速度、包装形式和包装尺寸，以适应不同产品的包装需求。
总结：自动包装机的工作原理是通过输送系统将产品送入包装机，分配系统将产品分离并定位，包装系统使用包装材料进行包装，并通过控制系统进行协调和控制。
这种自动化的包装过程提高了生产效率，保证了包装质量的一致性，广泛应用于食品、医药、化妆品等行业。
枕式包装机的工作原理
正 误差 系统 给 出一 个 负 的 补偿 量 ，也 就 是送 纸 机 构 路经 差 动机 构 ｌ８到 勾 爪输送 链 。差 动 机构 ｌ８为 自
减速 来达 到 补偿 ；如 果包 装 纸过 慢 ，是 一 个 负误 差 ， 动 调整机 构 ，主要用 来 调节 勾 爪输 送链 与 横 封 头 同
离正确 的位置 ，而 产 生 误差 。 为 了消 除误 差 而 达到 装纸 滞后效 果 来 给 出的 ，所 以采 用 这 种 原 理 定 位 的
正 确封 切 的 目的 ，包 装 设 计必 须考 虑 自动定 位 问题 ， 系统 称 为“制 动 进退式 ”自动光 电定位 系统 。 以决定
解 决 道 一问题 大都 是 根据 包 装材 料的 定 位标完 成 连 包装 纸速 度 的横 向封 、切 速度 作 为参 考基 准 ，以调整
系统 给 出一个 正 的补 偿 量 ，使送 纸 机 构 增 速 。 但 是 步 。
给定 的补偿 值不 可 能完 全 消 除误差 ，可 能补偿 过 头 ，
在 包装 过 程 中 ，用 光 电传 感 器 检测 包 装 纸 移 动
也可 能 不 足 。 即使 误 差 被 消 除 了，下 次 还 会 出 现 。 速 度 与横 封速 度作 比较 ，判 别 它是 慢是 快 ，通过 超 越
维普资讯
肉 娄 工 业
枕 式 包 装 机 的 工 作 原 理
息 报 道
朱旭峰 （水利部 长 江水利委 员会机 关事务 管理局 武汉 ４３００１０）
枕 式包 装 机是 一种 包 装 能 力 非常 强 ，且 能适 合 次测 定 、比较 之后 必 定 出现 正 的误 差 。定 位 系 统 自 多种规 格用 于食 品 和非 食 品 包装 的连 续 式 包 装 机 。 动地 补偿 一个 给定 的负值 之后 ，又 恢 复 出现负 误 差 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封切机自动定位系统的设计和实现
１引言
由于单片机具有很灵活的控制功能和能够提供可靠的运行测试，因此在机电一体化的领域中得到广泛的应用。
利用单片机的功能实现自动化控制加工已成为现代工业最常用的控制方法之一。
本设计的主要目标在于充分的利用单片机的资源和功能，以最简单的方法来完成封切机定位系统的复杂任务。
系统工作时通过光电信号传感器对封切机运动参数进行检测和单片机的软硬件控制功能来实现对封切机运动状态的自动定位，从而控制步进电机的送料的速度，使之与主电机控制的封切运动状态相配合，实现包装袋的精确封切；同时，实现包装自动电子计数及显示，袋长显示及调整，点动和清零等操作功能。
２封切机自动定位系统的工作原理
封切机自动定位系统的应用对象是包装袋，通过８７５１单片机的软硬件功能和光电信号传感器检测到的信号来实现对包装袋输送和封切的运动状态自动定位，控制送料步进电机的速度，使送料与无级调速主电机的封切动作相配合，以实现包装袋封切的自动化和精确化；同时，通过显示器和报警系统向生产操作员提供准确的生产信息。
封切机自动定位系统的工作原理，图中虚线部分为８７５１单片机及其外部接口，在输入端有人工操作信息和现场信息输入；输出端有显示系统和执行机构响应单片机的运行结果；人工输入包括：调整袋长、清零、复位、点动等操作；现场信息有主要为光电眼的信息；工作状态显示则为显示袋长数值和被加工袋的数量；外部执行机构是起送袋作用的步进电机，它的频率受单片机控制。
在包装生产行业中，用作包装袋的复合薄袋可以分为两种：一种为空白袋，另一种为印刷袋（色袋）。
色袋上印有可供光电信号检测传感器识别的标识。
封切机自动定位系统通过光电信号传感器自动检测到主电机控制的封切机频率，从而转化为脉冲数与另一个光电信号传感器检测到的脉冲数作比较，调整送料步进电机的频率，以达到改变其送料的速度，使之适应主电机的封切运动。
自动定位系统根据封切袋的不同又可以分为两种定位方式：一种是空白袋定位系统，此定位系统为定长定位系统，只要求封切运动的速度与送袋速度相配合，达到定长封切的要求；另一种是印刷袋定位系统，印刷袋定位系统则为定位的跟踪，要求每次封切的位置必须落在指定的标识位置。
我们在进行各项封切任务时，必然会遇到一个问题；就是每次任务要求的袋长都可能会改变，而这必然会影响到我们在系统中预置的袋长初值。
又因为检测色袋标识的光电眼与封切口之间的距离Ｓ为一个定值，袋长改变了，也必然会影响送袋速度与封切速度之间的关系。
因此为实现加工的自动化定位，必须要对此袋长与距离Ｓ之间作一定的函数调整。
但这只对封切印刷袋有效，而在封切空白袋时则没有意义了。
３自动定位系统的硬件设计
３．１步进电机的控制
本系统因８７５１单片机的硬件接口限制和为了提高系统运行时的精度，对步进的控制采取硬件分配方式而不是用软件分配，步进电机的运行、停止和运动速度则由８７５１单片机的Ｐ１．０端口输出脉冲频率来控制。
当改变Ｐ１．０端口输出脉冲的周期时，ＡＢＣ三相绕组高低电平的宽度将发生变化。
这就导致通电和断电的速率发生了变化，从而改变步进电机的速度。
综上所说，要控制步进电机的运动状态和运行速度，只要调节Ｐ１．０端口输出的脉冲周期和脉冲数就可以实现了。
图1 封切机的简易结构
３．２光电信号传感器的应用
光电信号传感器是以光为媒介进行信号传输的器件。
在封切机自动定位系统中，安装了两个光电信号传感器（如图１所示）。
它的主要作用是：对整个系统进行实时监控，当光电信号传感器接收到信号时，就会把接收到的信号以电平的形式传输给ＣＰＵ，并产生中断要求：要求ＣＰＵ在完成当前指令的下一机器周期跳变到该中断要求所对应的中断子程序，执行该中断子程序，完成对整个系统的实时监控和有关数据的运算及传送。
一个光电信号传感器（又称光电眼）安装在包装机热封装置前，当封切机自动定位系统的运行模式为印刷袋控制时，便开启光电眼来检测印刷袋上的颜色信号并将检测得到的信号传输给ＣＰＵ，ＣＰＵ通过软件功能将信号转化为能够控制步进电机运行的脉冲信号之一。
另一个光电眼传感器安装在封切到下落处，当封切机自动定位系统启动时，该光电眼信号传感器检测到因封切刀起落引起的光亮变化而产生的或高或低电平信号并传输给ＣＰＵ，ＣＰＵ通过计数软件和脉冲宽度测量软件实现系统的自动电子计数功能和调整步进电机送料的速度。
３．３显示系统
封切机自动定位系统中显示系统的作用有两个方面：一是向生产操作员提供袋长信息：二是显示已封切的袋数，同时与报警系统相结合，实现定量生产的控制。
封切机自动定位系统的显示系统硬件结构没有应用译码器，译码器通过软件来实现；显示方式为串行口输出共阴极动态显示。
３．４报警系统
系统便自动取消报警。
该功能的实现可有助生产操作员实现定量生产控制。
二是当光电信号传感器检测到的封切机动作进行地过快时，系统自动报警。
其硬件结构由蜂鸣器、功率放大晶体管和８７５１单片机组成。
３．５系统的可靠性设计
为了保证封切机自动定位系统运行的可靠性，降低ＩＮＴ０、ＩＮＴ１口输入的外部中断信号对ＣＰＵ运行的干扰，系统硬件设计中采用了光电隔离电路。
当光电眼向ＣＰＵ的ＩＮＴ０、ＩＮＴ１中断口输送电平脉冲信号时，经光电耦合器输入输出隔离电路和六相施密特触发器４０１６０输入给８７５１单片机的相应端口，使８７５１单片机的内部数据总线
的运行不受噪声电平的影响。
４自动定位系统的软件设计
４．１系统的定义
在此系统为连续工作的自动定位系统。
所以送料和封切运动是连续进行。
因此必须要求系统快速的反映各个中断的请求。
多个中断嵌套构成了整个系统的主体。
首先从主电机得出封切速度，经过速度转换运算子程序求出步进电机的初速度并送给步进电机，然后将步进电机的速度反馈给单片机，再与封切机的速度作比较，由速度调整子程序调整步进电机的速度。
在封切机自动系统中，软件主要解决的问题是ＣＰＵ将获取到的袋长信息和主电机的封切速度的脉冲信号转化为定时器ＴＯ的初值问题，以及如何比较两者之间的差异进而实时监控步进电机的速度。
袋长信息的获取则在系统初始化时，由操作员人工输入，系统默认值为１５０ＭＭ。
可以通过按键对其数值进行“１”、减“１”操作，调整袋长数值。
而步进电机的输出速度则由８７５１单片机Ｐ１．０端口输的脉冲频率决定。
若检测到两次封切之间的脉冲数比此期间所送袋长对应的脉冲数少，这说明送料速度比封切速度慢了，应该加快送料速度，此时定时器ＴＯ的值增加；反之，减少ＴＯ的值。
４．２系统软件流程图的设计
系统软件的主要功能是判断封切自动定位系统的工作方式（空白袋／印刷袋）和实现自动定位操作等。
对于印刷袋由于印刷不可避免地存在印刷误差，使得包装袋的袋长长度不一致，为了纠正该误差信息就必须利用第二个光电眼，对印刷袋实行实时定位，并通过一系列软件对误差进行处理，调整ＣＰＵ的Ｐ１．０端口向步进电机输送的脉冲系列，以实现包装袋的精确封切。
当封切机自动定位系统的处理对象是空白袋时，将主程序中设定的或经人工修改的袋长化为脉冲数作为自动定位系统比较的初值；与光电眼１检测到的脉冲数相比较，将比较结果反馈给ＣＰＵ，ＣＰＵ根据反馈回来的信号调整单片机Ｐ１．０端口输出脉冲的频率，从而控制步进电机的送袋速度。
