监控摄像机镜头尺寸与视角数据
摄像机视场角、拍摄范围与镜头、CCD的关系
摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考：
1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：
备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点
常用监控摄像机的一些主要技术参数
常用监控摄像机的一些主要技术参数 (1)色彩 监控摄像机有黑白和彩色两种，通常黑白监控摄像机的水平清晰度比彩色监控摄像机高，且黑白监控摄像机比彩色监控摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白监控摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息. (2)清晰度 分为水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为制式，制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线表示。 过去选用黑白监控摄像机的水平清晰度一般应要求大于500线，彩色监控摄像机的水平清晰度一般应要求大于400线。目前，高清监控摄像机已经达到1080P. (3)照度 单位被照面积上接受到的光通量称为照度。(勒克斯)是标称光亮度(流明)的光束均匀射在2面积上时的照度。监控摄像机的灵敏度以最低照度来表示，这是监控摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该
摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。 目前一般选用黑白监控摄像机的最低照度，当相对孔径为F ／1.4时，最低照度要求选用小于0.1;选用彩色监控摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2。 (4)同步 要求监控摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使监控摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。 (5) 电源 监控摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。 (6) 自动增益控制() 所有摄像机都有一个将来自的信号放大到可以使用水准的视频放大器，其放大量即增益，等效于有较高的灵敏度，可使其在微
监控摄像头焦距与距离(最新整理)
监控摄像头焦距与距离一、监控摄像头镜头可视角度表 二、监控摄像头镜头可视距离表
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下； f=w*D/W f=h*D/h f：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度） W：被摄物体宽度 D：被摄物体至镜头的距离 h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度 H：被摄物体的高度 ccd靶面规格尺寸： 单位mm 规格 W H 1/3" 4.8 3.6 1/2" 6.4 4.8 2/3" 8.8 6.6 1" 12.7 9.6 由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。 镜头参数 3.6/4MM6MM8MM12MM16MM25MM60MM 镜头角度75.7/69.650.0度38.5度26.2度19.8度10.6度 5.3度最佳距离10米内20米内30米内40米内50米内60米内80米内镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远, 但是视觉范围越窄.
选择镜头要点: 1、镜头大小可以自由选择. 根据摄像头监控的实际距离,参照上表选择相对合适的镜头毫米数.同系列产品镜头大小不影响价格。例如:宝贝名称为10米摄像机,而您的实际距离是25米.那么您可以选择8MM的镜头,产品价格不变，同样,宝贝名称为50米摄像机,而您的实际距离是35米,那么您可以选择12MM的镜头,产品价格不变。 2、镜头毫米数所对应的最佳距离,指的是发现距离.有客户问3.6MM的镜头,能看清10米内的人吗?回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,选择更大的镜头.如图: 图中3个人的大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌生人,您就没办法清楚的辨认五官。这个镜头是3.6MM的,看的距离是在10米左右。如果您换成16MM的镜头,就可以清楚的看出。但是视觉范围就很窄。上图右边的部分就看不到了。这也就是大镜头与小镜头的根本区别。如所需监控的范围较小,建议对照表格选择大一个规格的镜头。这样在清晰度(芯片线数)相同的情况下,目标物体看起来放的更大,细节看的更清楚,视觉效果更好;如您所需监控的范围较广,建议您对照表格选择规格相对大的镜头。在清晰度(芯片线数)相同的情况下,这样您会感官上觉得目标物体更清晰。
CCD摄像机常见性能和主要性能指标
关键字：监控监控摄像机摄像机 CCD摄像机监视器CCD摄像机常见性能和主要性能指标 （一）摄像机清晰度 清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。 工业监视用摄像机的分辨率通常在380~460线之间，广播级摄像机的分辨率则可达到700线左右。清晰度是由摄像器件像素多少决定的，显然摄像器件的像素越多，得到的图像越清晰，反之也然。清晰度越高，说明摄像机档次越高，反之越低。（二）摄像机最低照度 最低照度是最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光 亮度值。一般彩色摄像机的最低照度为2～3LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。最低照度越小，摄像机档次越高。相对于彩色摄像机而言，黑白摄像机由于没有色度处理而只对光线的强弱（亮度）信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到
0.1LUX在F1.4时，至于微光摄像机则更低。有关光圈系数的知识请参阅镜头一节。 视频信号的标称值为1Vp-p，标准值为0.7Vp-p，最低照度时的视频信号值为1/3到1/2的标准植。所以摄像机在最低照度时的图像，决不会“如同白昼一样”。另外，摄像机在最低照度时产生的图像清晰度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于0%，白色反射率大于89.9%。而我们在现场观察时有时不具备这样的条件，比如：树叶和草地的反射率很低，反差很小，就不易获得清晰图像。因此实际使用当中不能以摄像机标称的最低照度作为衡量现场环境照度的标准。 （三）摄像机信噪比 信噪比也是摄像机的一个重要的性能指标。当摄像机摄取较亮场景时，监视器显示的画面通常比较明快，观察者不易看出画面中的干扰噪点；而当摄像机摄取较暗的场景时，监视器显示的画面就比较昏暗，观察者此时很容易看到画面中雪花状的干扰噪点。干扰噪点的强弱（也即干扰噪点对画面的影响程度）与摄像机信噪比指标的好坏有直接关系，即摄像机的信噪比越高，干扰噪点对画面的影响就越小。 所谓“信噪比”指的是信号电压对于噪声电压的比值，通常用符号S/N来表示。由于在一般情况下，信号电压远高于噪声电压，比值非常大，因此，实际计算摄像机信噪比的大小通常
2021年摄像机镜头与视角角度之欧阳学文创编
摄像机镜头与视角角度 欧阳光明（2021.03.07） 【技术资料】红外摄像机的鲜为人知的知识
1。红外摄像机的外型基本上分为两种：半球型和枪型，即半球型线外摄像机，和普通枪式摄像机。 2。红外摄像机跟普通摄像机，最大的区别的是红外摄像机多了CDS 感觉系统和红外灯，CDS自动判断光线强暗，一般情况下，当照度低于10LUX时红外灯会自动打开。 3。随意光线从暗到全黑，红外灯的功率会逐渐加大，直到100%功率。 4。红外灯的视角有15度，30度，45度，90度等几种，如果红外灯数量相同，但角度不同，反映出来的效果也会不同，这点要根据客户不同的环境来选配。 5。市场上红外的价格相当极大，单价有0.18元的，有0.3元的，有1.5元的，甚至3元的，所以光是红外灯的不同就会造成红外摄像机有几十元的差价。可以这么说，价格越贵的红外灯其寿命越长，功率越大，效果就越好，所以选购红外摄像机，不要仅仅局限在红外灯的数量与大小上。 【技术资料】8毫米镜头和16毫米镜头的比较(图) 镜头毫米数越小，视角越宽，物体细节越不清晰 镜头毫米数越大，视角越窄，适合局部细节监控
对比图如下： 【技术资料】安防词汇对照集锦Physical Protection 物理技术防范Electronic Protection电子防范技术Biometric Protection生物统计学防范技术Auto Iris 自动光圈 Manual Iris 手动光圈 Zoom lens 变焦距镜头 cradle head 云台 Image sensor 图像传感器
Signal system 信号制式 Chroma compensator 色度补偿器Power indicator 电源指示灯 Auto Iris Mount自动光圈接口Electronic shutter 电子快门 Power consumption额定电流Power supply 电源 Scanning system 扫描系统 Auto white balance自动白平衡Auto gain control自动增益Backlight compensation背光补偿Video output 视频输出 Lens zoom镜头聚焦 Lens Iris 镜头变焦 Video bandwidth 视频带宽 Input resistance 输出阻抗 Focal length 焦距 Aperture 孔径 Horizontal field of view视角Pinhole lenses针孔镜头 Motorized zoom lenses电动变焦镜头Bullet-in lenses 直轴式镜头Camera 摄相机/普通枪机
(完整版)监控镜头焦距与角度、照射距离参数
镜头选配参考标准
在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m 500m甚至1km远外的物体还能否在监视器上清晰地显示出来。有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。比如说，用某定焦镜头可以看清100 m远处的钞票的面值。一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。例如，用8mn镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。 一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。若要能分 辨出人物，则一般应要求人物的面部成像在356m（14in ）监视器上占到12.7mm（0.5in）以上。 在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。 光学系统的焦距是指光组主点到焦点的距离。而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。 理论上，任何一种镜头均可拍摄很远处的物体，并在摄像机的成像靶面上成一个很小的像，但受象素的限制，当成像小到小于图像传感器的一个象素大小时，便不再能形成被摄物体的像，即便成像有几个象素大小，该像也难以辨别为何物。那么如何选好镜头和照射距离请看一下参数和数据，从而让你在今后的摄像机选择中如鱼得水。 监控镜头角度、距离的比例
天津市视频监控摄像机技术规范doc-附件
附件 天津市视频监控摄像机 技术规范 1.范围 本规范对本市视频安防监控系统中采用的摄像机提出了基本技术要求，是产品检测、产品选型、工程检测和竣工验收的主要技术依据。 2.基本要求 2.1 本规范摄像机是指摄像机及镜头、防护罩等相关前端设备。 2.1 摄像机应满足现行国家标准、行业标准的基础上符合本规范要求。 2.2 摄像机的机身上应有标志，通过标志应能反映产品名称和型号，以及制造企业、生产日期、电源和电源功耗等内容。 2.3 摄像机镜头应与摄像机的分辨率相适应，镜头的分辨率应等于或大于摄像机分辨率。 2.4 摄像机的防护罩，应采用高透光材料，使用防护罩时，图像不应出现明显色散、变形和重影现象，高清数字摄像机应采用枪式防护罩。 2.5 室内使用的防护罩摄像机，其防护能力应达到IP50等级，室外使用的应达到IP65等级。 2.6 摄像机的供电应采用AC（220±10%）、AC（24±10%）和DC （12±10%）的工作电压，并具有AC24和DC 12V交直流自适应形
式，针孔摄像机、电梯轿厢摄像机应采用DC12V、AC24V供电，其中网络型摄像机宜支持POE供电方式。 2.7 摄像机的工作环境性能应达到室内温度0°C～＋40°C，室外温度-10°C～＋55°C，相对湿度90%的要求。 2.8 摄像机的分类与分级应符合3中所有条款要求，半球摄像机等其他类型摄像机在满足所规定的相应技术条款同时，也应符合 3.1.1所有条款中的要求。特殊性能摄像机除应符合所规定的相应技术条款同时，也应符合3中相应类型摄像机的技术条款要求。 3 技术要求 3.1 产品类型 3.1.1 枪式摄像机 a）亮度信号幅度：0.7±0.01V； b）同步信号幅度：0.3＋0.1 V～0.3-0.05 V； c）有效最低照度≤1 Lx（F＝1.4，能够通过图像辨别被摄目标的基本特征，同时图像的色彩还原性较好）；。 d）灰度等级：≥10级（F＝1.4，输出视频信号幅度为0.7Vp-p ±10%）； e）快门速度应在1/50 S至1/10000 S之间（含1/50 S、1/10000 S）可调； f）具有自动白平衡、自动增益控制（AGC）、背景光补偿（BLC）、
监控镜头毫米数与距离对照表
监控镜头毫米数与距离对照表 摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考： 镜头焦距搭配1/3" CCD 搭配1/4" CCD 二者的角度差异 2.8 mm 89.9°75.6°14.3° 3.6 mm 75.7 °62.2°13.5° 4 mm 69.9 °57.0°12.9° 6 mm 50.0 °39.8°10.2° 8 mm 38.5 °30.4°8.1° 12 mm 26.2 °20.5° 5.7° 16 mm 19.8 °15.4° 4.4° 25 mm 10.6 °8.3° 2.3° 60 mm 5.3 ° 4.1° 1.2° 1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示： 镜头焦距距离5米距离10米距离15米距离20米距离30米 (毫米数) (宽×高) (宽×高) (宽×高) (宽×高) (宽×高) 2.8mm 13×9.8米26×19.5米39×29.3米52×39米78×58.5米 3.6mm 8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米 4mm 8×6米16×12米24×18米32×24米48×36米 6mm 5.5×4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米 8mm 3.5×2.6米7×5.3米10.5×7.9米14×10.5米21×15.8米 12mm 2×1.5米4×3米6××4.5米8×6米12×9米 16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9×6.8米 25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米7.5×5.6米 60mm 0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米 备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点 镜头毫米数与对应距离的参数表 镜头参数 3.6/4MM 6MM 8MM 12MM 16MM 25MM 60MM 镜头角度75.7/69.6度50.0度38.5度26.2度19.8度10.6度 5.3度 最佳距离10米内20米内30米内40米内50米内60米内80米内 镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄. 我们宝贝分类里面,半球型摄像头可以选配3.6MM或者6MM的镜头; 30米以内红外防水摄像机可以选配3.6MM、6MM或者8MM的镜头; 30米以上红外防水摄像机可以选配4MM、6MM、8MM、12MM、16MM、25MM的镜头..(这些镜头都是全金属的
监控摄像头的选择与基本参数
监控摄像头的选择与基本参数 2010-02-22 摄像机镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像机的整机指标，因此，摄像机镜头的选择是否恰当既关系到系统质量，又关系到工程造价。 镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。由此可见，镜头在闭路监控系统中的作用是非常重要的。工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 １、镜头的分类 按外形功能分按尺寸大小分按光圈分按变焦类型分按焦距长矩分球面镜头 1 25mm 自动光圈电动变焦长焦距镜头非球面镜头 1/2” 3mm 手动光圈手动变焦标准镜头针孔镜头 1/3” 8.5mm 固定光圈固定焦距广角镜头鱼眼镜头 2/3” 17mm （１）以镜头安装分类：所有的摄像机镜头均是螺纹口的，CCD摄像机的镜头安装有两种工业标准，即C安装座和CS安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。C安装座：从镜头安装基准面到焦点的距离是17.526mm。CS安装座：特种C安装，此时应将摄像机前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的距离是12.5mm。如果要将一个C安装座镜头安装到一个CS安装座摄像机上
电影镜头阐述附件“如何把握摄像角度
如何把握摄像角度 我们对拍摄角度的选择，实际上就是对作品中画面的选择和确定。拍摄角度的不同，直接决定了画面中主体的形象和画面的轮廓，决定了画面的光影结构、位置关系和感情倾向。可以说，我们在拍摄角度的选择中不但要溶入对画面形式的创造和想象，而且要溶入对画面形象的情感和立意。简单的说拍摄角度可以从两个方面来理解：一种是指摄像机与被摄主体所构成的几何角度；一种是摄像机与被摄主体所构成的心理角度。 一、从几何角度上来看 我们可以把拍摄角度大致分为三种：平摄(水平方向拍摄)、仰摄(由下往上拍摄)、俯摄(由上往下拍摄)。 1、平摄(水平方向拍摄) 为了符合人们的视觉习惯，大多数画面应该在摄像机保持水平方向时拍摄，这样画面效果显得比较平和稳定，视觉过渡比较自然。也就是说：如果我们所要拍摄的物体，其高度和我们的身高相当（一般我的摄像高度是这样的：让摄像机的镜头和被摄者的眼睛等高。），就可以达到预期的效果。如果所要拍摄的物体高于或低于这个高度，那么，我们就应该根据所拍物体的高度随时调整摄像机高度和身体姿势。譬如拍摄坐在沙发上的人物或在地板上玩耍的小孩时，就应该采用跪姿甚至趴在地上拍摄，使摄像机与被摄体始终处于同一水平线上。 存在问题： 为了符合人们的视觉习惯，大多数画面应该在摄像机保持水平方向时拍摄，这样画面效果显得比较平和稳定，视觉过渡比较自然。也就是说：如果我们所要拍摄的物体，其高度和我们的身高相当（一般我的摄像高度是这样的：让摄像机的镜头和被摄者的眼睛等高。），就可以达到预期的效果。如果所要拍摄的物体高于或低于这个高度，那么，我们就应该根据所拍物体的高度随时调整摄像机高度和身体姿势。譬如拍摄坐在沙发上的人物或在地板上玩耍的小孩时，就应该采用跪姿甚至趴在地上拍摄，使摄像机与被摄体始终处于同一水平线上。 存在问题： 如果一味的运用平摄，就会使观看的人感到平淡乏味。所以我们在拍摄时偶尔也需要变换一下拍摄的角度，使影片增添几分色彩，给观众多几分新鲜的感觉。接下来我们就来谈一谈仰摄和俯摄。 2、仰摄(由下往上拍摄) 拍摄人物的近距离特写画面时，拍摄角度的不同，可以给这些人物的神情带来重大的变化。如果用低方位向上拍摄，可以提高此人威武、高大的形象。会使主角的地位更好地突现出来。如果把摄像机架得够低，镜头更为朝上，会使此人更具威慑力，甚至主角人物说的话
监控摄像头镜头选择与角度、距离关系
监控摄像机镜头看清人脸的距离与监控角度 很多朋友都弄不清监控摄像机不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。 一、常见镜头视角角度 焦距 规格角度2.1 mm小镜头1/3 150°2.5mm小镜头1/3 130°2.8mm小镜头1/3 115°2.8mm固定光圈1/3 115°3.6mm 1/3 96°4mm 1/3 78°6mm 1/3 53°8mm 1/3 40°12mm 1/3 23°16mm 1/3 17°3.5-8mm手动变焦镜头1/3 96°- 45°6-15mm手动变焦镜头1/3 54°- 23°6-36mm电动变倍镜头1/3 51°- 9°8.5-51mm电动变倍镜头1/3 57°- 10°6-60mm电动变倍镜头
1/3 52°- 6° 二、监控摄像机镜头使用场所及角度: 1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM 2.5MM 2、视角在60度以上用于5*5米左右场所 3.6MM 4MM 3、视角在50度以上用于8-10米左右场所6MM 4、视角在40度以上用于10-18米左右场所8MM 5、视角在30度以上用于20-30米左右场所12MM 16MM 6、视角在20度以上用于30-50米左右场所25MM 7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视 8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域； 9、针孔镜头：用于隐蔽监控。 镜头越小，监控的面积越大，而图像物体相对较小。镜头越大，监控的面积越小(窄)，而图像物体相对较大。 可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角
安防监控摄像机主要技术参数
摄像机的发展速度很快，从摄像管到CCD元件，以其构成的CCD摄像机具有体积小、重量轻、不受磁场影响、具有抗震动和撞击等特点，同时清晰度、照度、可靠性等指标大大提高而被 广泛应用。CCD是Charge Coupled Device( 电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。 被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷， 各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号 输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。 一、CCD摄像机的分类 ㈠按照成像色彩划分 CCD摄像机按成像色彩划分为彩色摄像机和黑白摄像机两种。除色度处理方面不同外， 其它原理基本一致。主要有光学系统、光电转换系统、信号处理系统组成。其中光电转换系 统是摄像机的核心。 自然图像通过光学镜头成像于摄像机的光靶面上，彩色摄像机的光学系统中使用相干分 色棱镜或特殊条状滤色镜将光信号分成红、绿、蓝三色光信号，光电转换系统通过摄像管或 CCD元件利用电视扫描方法把光图像信号转换成随时间变化的视频电信号，再经放大、处理、 编码而成为全电视信号。 ㈡按照分辨率划分 按照分辨率划分为25万像素左右，对应彩色330线/黑白400线的低档型；25万至38 万像素之间，对应彩色420线/黑白500线的中档型;38万像素以上，对应彩色大于或等于 4 60线黑白570线以上的高档型。 ㈢按照摄像机灵敏度划分 按照灵敏度可分为最低照度1至3lux的普通型；0.1lux 左右的月光型；0.01lux 以下的 星光型以及原则上可以为0Lux，采用红外光源成像的红外照明型。 ㈣按照CCD靶面尺寸划分 摄像机摄像器件(CCD)的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。其中以1 /3英寸和1/2英寸最为常见。
镜头角度与距离计算方法
专用的镜头角度计算方法 镜头焦距的计算 1公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。 1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下； f=wL/W 2、f=hL/h f；镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度） W：被摄物体宽度 L：被摄物体至镜头的距离 h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度 H：被摄物体的高度 ccd靶面规格尺寸：单位mm 规格 W H 1/3" 1/2" 2/3" 1" 由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。 2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。W=2Ltg=2×2tg= 则H=W=×= 焦距f越和长，视场角越小，监视的目标也就小。 图解法如前所示，摄像机镜头的视场由宽（W）。高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定； *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜头。估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2，使用1/2镜头时使用图3，使用2/3”镜头时使用图4，使用1镜头时使用图5。具体方法：在以W和L为座标轴的图示2-5中，查出应选用的镜头焦距。为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。例如：视场宽50m,距离40m,使用 1/3"格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。这表明如果使用4mm镜头就不能覆盖50m的视场。而用的镜头则可以完全覆盖视场。 f=vD/V 或 f=hD/H 其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。 举例：假设用1/2”CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头焦点距物体2500毫米。由公式可以算出： 焦距f=440≈36毫米或 焦距f=330≈36毫米
常用监控摄像机地一些主要技术全参数
常用监控摄像机的一些主要技术参数(1)色彩 监控摄像机有黑白和彩色两种，通常黑白监控摄像机的水平清晰度比彩色监控摄像机高，且黑白监控摄像机比彩色监控摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白监控摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息. (2)清晰度 分为水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。 过去选用黑白监控摄像机的水平清晰度一般应要求大于500线，彩色监控摄像机的水平清晰度一般应要求大于400线。目前，高清监控摄像机已经达到1080P. (3)照度 单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。监控摄像机的灵敏度以最低照度来表示，这是监控摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。 目前一般选用黑白监控摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.1Lux;选用彩色监控摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2Lux。
(4)同步 要求监控摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使监控摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。 (5) 电源 监控摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。 (6) 自动增益控制(AGC) 所有摄像机都有一个将来自CCD的信号放大到可以使用水准的视频放大器，其放大量即增益，等效于有较高的灵敏度，可使其在微光下灵敏，然而在亮光照的环境中放大器将过载，使视频信号畸变。为此，需利用摄像机的自动增益控制（AGC）电路去探测视频信号的电平，适时地开关AGC，从而使摄像机能够在较大的光照围工作，此即动态围，即在低照度时自动增加摄像机的灵敏度，从而提高图像信号的强度来获得清晰的图像。 (7)白平衡 白平衡只用于彩色摄像机，其用途是实现摄像机图像能精确反映景物状况，有手动白平衡和自动白平衡两种方式。 A) 自动白平衡连续方式--此时白平衡设置将随着景物色彩温度的改变而连续地调整，围为2800~6000K。这种方式对于景物的色彩温度在拍摄期间不断改变的场合是最适宜的，
监控摄像头焦距与距离
监控摄像头焦距与距离 一、监控摄像头镜头可视角度表 二、监控摄像头镜头可视距离表 三、计算监控摄像头的有效距离 （一）、公式计算法： 视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下； f=wL/W f=hL/h f：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度） W：被摄物体宽度 L：被摄物体至镜头的距离 h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度 H：被摄物体的高度 ccd靶面规格尺寸：单位mm 规格W H 1/3" 4.8 3.6 1/2" 6.4 4.8 2/3" 8.8 6.6 1" 12.7 9.6 由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。 2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。 (二)、图解法 如前所示，摄像机镜头的视场由宽（W）。高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。利用这个关系可选择适当的镜
摄像机主要性能参数
摄像机基础培训（三） 一、CCD彩色摄像机的主要技术指标或测量方法 1、CCD彩色摄像机的主要技术指标 （１）CCD尺寸，亦即摄像机靶面。一般来说，尺寸越大，包含的像素越多，清晰度就越高，性能也就越好。在像素数目相同的条件下，尺寸越大，则显示的图像层次越丰富。 （２）CCD像素，是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。CCD是由面阵感光元素组成，每一个元素称为像素，像素越多，图像越清晰。现在市场上大多以25万和38万像素为划界，38万像素以上者为高清晰度摄像机。 （３）水平分辨率。彩色摄像机的典型分辨率是在320到500电视线之间，主要有330线、380线、420线、460线、500线等不同档次。分辨率是用电视线（简称线TV LINES）来表示的，彩色摄像头的分辨率在330-500线之间。分辨率与CCD和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是1MHz的频带宽度相当于清晰度为80线。频带越宽，图像越清晰，线数值相对越大。分辨率是水平线的数量乘上。因此最高垂直分辨率为：NTSC ：525 X =393 条；PAL ：625 X = 470 条。水平分辨率测量方法： a、检验(解析)图：将摄影机直接拍摄检验图，在监视器上直接读取垂直及水平分辨率。当多个摄像机进行测试时，应使用相同镜头，（推荐使作定焦、二可变镜头），以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。分别代表着垂直清晰度和水平清晰度，并给出相应的线数。如垂直350线水平800线。此时最好用高线的黑白监视器。测试时可在远景物聚焦，也可边测边聚焦。最好能两者兼用，可看出此摄像机的差异（对远近会聚）。 b、频宽测量：使用示波器测量摄影机读取图像讯号频宽, 测量出频宽再乘
监控摄像头镜头可视距离和角度表优选稿
监控摄像头镜头可视距 离和角度表 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

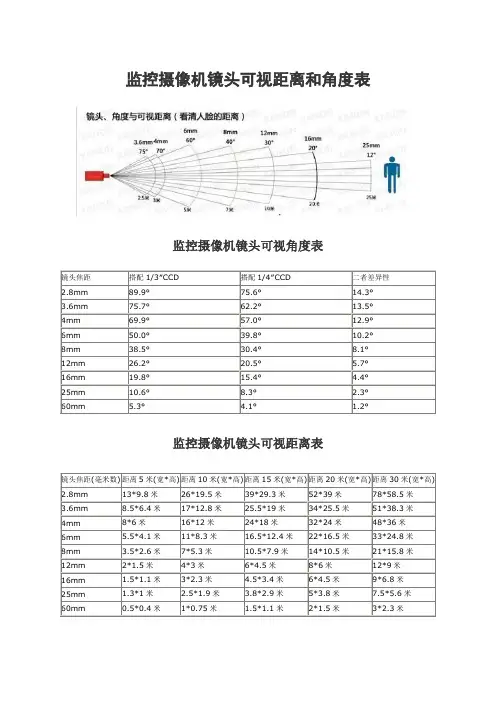

监控摄像头镜头可视距离和角度表 来稿单位：网络中心?发布日期：2011/04/14[字体显示：] [] [] [] 监控摄像头镜头可视角度表 镜头焦距搭配1/3"CCD搭配1/4"CCD二者差的异性 2.8mm89.9°75.6°14.3° 3.6mm75.7°62.2°13.5° 4mm69.9°57.0°12.9°6mm50.0°39.8°10.2°8mm38.5°30.4°8.1°12mm26.2°20.5° 5.7°16mm19.8°15.4° 4.4°25mm10.6°8.3° 2.3°60mm 5.3° 4.1° 1.2° 监控摄像头镜头可视距离表 镜头焦 距 (毫米数)距离5米 (宽×高) 距离10米 (宽×高) 距离15米 (宽×高) 距离20米 (宽×高) 距离30米 (宽×高) 2.8mm13×9.8米26×19.5米39×29.3米52×39米78×58.5米 3.6mm8.5×6.4米17×12.8米25.5×19米34×25.5米51×38.3米4mm8×6米16×12米24×18米32×24米48×36米6mm 5.5× 4.1米11×8.3米16.5×12.4米22×16.5米33×24.8米8mm 3.5×2.6米7× 5.3米10.5×7.9米14×10.5米21×15.8米12mm2×1.5米4×3米6×4.5米8×6米12×9米16mm 1.5×1.1米3×2.3米 4.5×3.4米6×4.5米9× 6.8米25mm 1.3×1米 2.5×1.9米 3.8×2.9米5×3.8米 7.5×5.6米60mm0.5×0.4米1×0.75米 1.5×1.1米2×1.5米3×2.3米
