编码器分类及原理

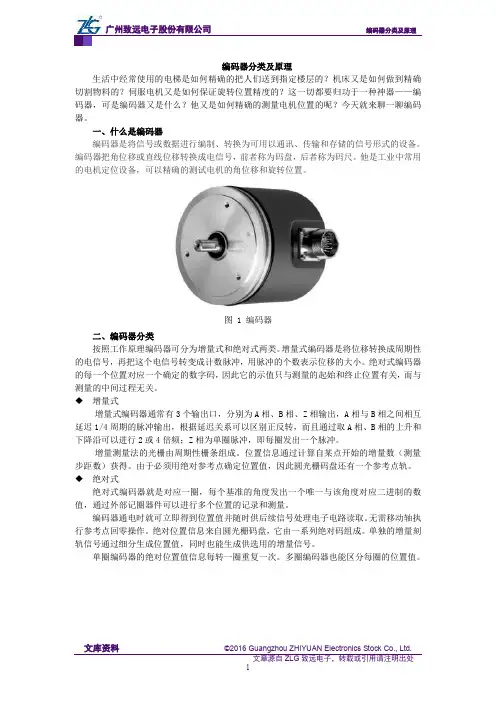

编码器分类及原理生活中经常使用的电梯是如何精确的把人们送到指定楼层的？机床又是如何做到精确切割物料的？伺服电机又是如何保证旋转位置精度的？这一切都要归功于一种神器——编码器，可是编码器又是什么？他又是如何精确的测量电机位置的呢？今天就来聊一聊编码器。
一、什么是编码器编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。
他是工业中常用的电机定位设备，可以精确的测试电机的角位移和旋转位置。
图 1 编码器二、编码器分类按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
◆增量式增量式编码器通常有3个输出口，分别为A相、B相、Z相输出，A相与B相之间相互延迟1/4周期的脉冲输出，根据延迟关系可以区别正反转，而且通过取A相、B相的上升和下降沿可以进行2或4倍频；Z相为单圈脉冲，即每圈发出一个脉冲。
增量测量法的光栅由周期性栅条组成。
位置信息通过计算自某点开始的增量数（测量步距数）获得。
由于必须用绝对参考点确定位置值，因此圆光栅码盘还有一个参考点轨。
◆绝对式绝对式编码器就是对应一圈，每个基准的角度发出一个唯一与该角度对应二进制的数值，通过外部记圈器件可以进行多个位置的记录和测量。
编码器通电时就可立即得到位置值并随时供后续信号处理电子电路读取。
无需移动轴执行参考点回零操作。
绝对位置信息来自圆光栅码盘，它由一系列绝对码组成。
单独的增量刻轨信号通过细分生成位置值，同时也能生成供选用的增量信号。
单圈编码器的绝对位置值信息每转一圈重复一次。
多圈编码器也能区分每圈的位置值。
图 2 绝对式旋转编码器的圆盘光栅它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。
编码器分类及工作原理
编码器分类及工作原理编码器是一种常用的电子设备，用于将模拟信号或数字信号转换为特定编码格式的信号，以便传输、存储或处理。
根据其分类和工作原理的不同，编码器可以分为以下几种类型：1. 数字编码器：数字编码器将模拟信号转换为数字信号，常见的数字编码器有模数转换器（ADC）和带通滤波器。
ADC将连续变化的模拟信号转换为数字形式，通常通过采样和量化来实现。
带通滤波器则用于从连续模拟信号中提取特定频段的信号。
2. 脉冲编码器：脉冲编码器将输入信号转换为脉冲序列。
它通常使用不同的脉冲宽度、脉冲间隔或脉冲位置来表示不同的输入信号。
常见的脉冲编码器有脉冲编码调制（PCM）和脉冲位置调制（PPM）等。
3. 压缩编码器：压缩编码器将输入信号进行压缩，以减少数据的存储空间或传输带宽。
压缩编码器使用各种算法和技术，如无损压缩和有损压缩，以实现高效的数据压缩。
4. 视频编码器：视频编码器是一种专门用于处理视频信号的编码器。
它将视频信号转换为数字格式，并使用特定的视频编码算法，如H.264、MPEG-2等，对视频数据进行压缩和编码。
5. 音频编码器：音频编码器将音频信号转换为数字格式，并使用特定的音频编码算法，如MP3、AAC等，对音频数据进行压缩和编码。
编码器的工作原理可以简单概括为以下几个步骤：1. 信号采集：编码器通过传感器或输入接口采集输入信号，可以是模拟信号或数字信号。
2. 信号处理：采集到的信号经过预处理，如滤波、放大、抽样等，以满足编码器的要求。
3. 信号编码：编码器根据所采用的编码算法，将输入信号转换为特定的编码格式。
编码过程可以包括量化、编码表查找、差分编码等操作。
4. 编码输出：编码后的信号以数字形式输出，可以传输给其他设备、存储到介质中或进行进一步处理。
编码器在许多领域中广泛应用，如通信、音视频处理、数据存储和传输等。
它们通过将信号转换为特定的编码格式，提高了信号的传输效率、存储空间利用率和处理速度，对现代电子技术的发展起到了重要作用。
编码器的类型与原理
十进制与格雷码的参照
绝对值编码器的输出形式
1 并行输出模式 多少位（码道）绝对值编码器就有多少根 信号电缆，每根电缆代表一位数据，以电缆 输出电平的高低代表1或0，物理器件与增量 值编码器相似 ，有集电极开路PNP,NPN型, 差分驱动,推挽式，差分高电平有效或低电平 有效来针对PNP或NPN的物理器件格式 ,并 行输出一般已格雷码形式输出,又称格雷码编 码器
增量式编码器特点
编码器每转动一个预先设定的角度将输出 一个脉冲信号，通过统计脉冲信号的数量 来计算旋转的角度，因此编码器输出的位 置数据是相对的 由于采用固定脉冲信号，因此旋转角度的 起始位可以任意设定 由于采用相对编码，因此掉电后旋转角度 数据会丢失需要重新复位
增量式编码器问题
1 增量型编码器存在零点累计误差 2 抗干扰较差， 3 接收设备的停机需断电记忆，开机应找 零或参考位等问题 绝对值编码器的出现正好解决了这些问题
1
2 旋转变压器的定子和转子之间的磁通分布符合正弦规 律，因此当激磁电压加到定子绕组上时，通过电磁耦合， 转子绕组产生感应电动势，如图4-9所示。其输出电压的 大小取决于转子的角向位置，即随着转子偏移的角度呈 正弦变化。由变压器原理，设原边绕组匝数为N1，副边 绕组匝数为N2，k=N1/N2为变压比，当原边输入交变电 压
Connect the shield in the Sub D on the encoder 用屏蔽的D型接口连接编码器
Connect the shield to the electronics shield clamp of the inverter
在变换器的电路板上用线卡连接
Connect the shield to the PG fitting of the encoder 编码器用屏蔽的PG接口连接
国内常用国外的编码器种类及品牌
国内常用编码器种类及品牌编码器（欧美高端）：海德汉Heidenhain （德国），编码器第一品牌。
倍加福 P+F （德国），各类常用编码器，占有一定中国市场。
霍勒 Hohner (德国，西班牙)，编码器第二大生产厂商。
RESATRON （德国），脉冲可达100000PPR，多圈至29BIT。
亨士乐Hengstler (德国)，钢铁行业，化工行业等。
霍普纳 Hubner-berlin（德国)，中高端级应用，价格较高。
霍普纳 Hubner-giessen(德国)，重工行业，适用恶劣环境。
施克 STEGMANN （德国），主要用于机床、电机回馈系统等方面。
梅尔 MEYER （德国），主要应用：造纸机械。
库柏 KUBLER （德国），品种齐全，应用广泛。
希科 SIKO (德国)，磁性设计，耐潮湿，耐油污。
帝尔 T+R (德国)。
LENORD+LINDE （德国）。
兰宝LENORD+BAUER （德国）。
FRABA （德国）。
ELTRA （德国）。
图尔克 TURCK （德国）。
莱卡 LIKA （意大利），获得ESA认证，适用航空、烟机等。
艾西斯 ELCIS （意大利）。
SCANCON (丹麦)，微型高精度编码器及防爆编码器。
堡盟 Baumer (瑞士)，高精度，高安全性，所占空间少。
莱纳林德LEINE LINDE（瑞典）。
丹纳赫Danaher (美国)，供应ACURO系列编码器。
艾迪克BEI IDEACOD （法国）。
日韩品牌（中低端）：欧姆龙 OMRON （日本）以小型编码器居多，价格低廉。
内密控 NEMICON （日本）小型编码器，产品稳定。
多摩川TAMAGAVA （日本）伺服电机，电梯应用较多光洋 KOYO （日本）同上，主要为TRD系列。
奥托尼克斯Autonics (韩国) 市场以E40系列较多。
MTL （日本）以位置测量见长。
选用的是增量型还是绝对型编码器，绝对型有断电记忆功能，开机不用找零点，这是原理决定的，增量型不行，所以，绝对型编码器一般是增量型价格的好几倍，如果是增量型的选型，脉冲多少，电压多少，输出电路什么（跟后继电路要匹配），出线方式是什么，电缆还是插头，要几米，安装方式如何，（出轴还是空心或者半空），振动性如何，IP防护等级如何（视环境和应用而定）。
