塑料检查井选购规范
塑料排水检查井应用技术规程
塑料排水检查井应用技术规程一、前言塑料排水检查井是一种用于排水系统的主要组成部分，它作为排水管道的接头处，起着转向、拐弯、分流、合流和检查的作用。
随着科技的不断发展和人们对环保意识的提高，塑料排水检查井已经逐渐取代了传统的水泥、陶瓷等材料制成的检查井。
为了确保塑料排水检查井的质量和使用效果，制定本技术规程。
二、适用范围本技术规程适用于塑料排水检查井的设计、制造、安装、使用和维护。
本技术规程要求塑料排水检查井的外形尺寸、材料、内部结构、连接方式、防渗性能等必须符合下列标准：GB/T19472.1~2-2004《塑料排水检查井第1部分：要求和试验方法》、GB/T19472.3-2004《塑料排水检查井第3部分：性能要求和试验方法》、CJ/T294-2007《市政公用工程塑料排水检查井》、JGJ/T178-2005《建筑排水和排水设施技术规程》等。
三、设计要求（一）塑料排水检查井的外形尺寸塑料排水检查井的外形尺寸应符合设计图纸要求，并根据具体情况进行调整。
确保检查井能够满足排水管道的所有需求，保证排水畅通。
塑料排水检查井应采用高密度聚乙烯（HDPE）或聚丙烯（PP）等耐腐蚀、耐老化、强度高的优质材料制造。
材料应符合国家有关标准和规定，并经过相关质量检验合格。
塑料排水检查井的内部结构应合理、紧密、牢固，能够承受一定的压力和重量。
检查井的底部应设置排放口，以便于清除积水和杂物，保证排水畅通。
塑料排水检查井的连接应采用弹性密封圈连接方式，保证连接处不漏水，应符合国家有关标准和规定。
为了保证塑料排水检查井的防渗性能，检查井壁的厚度应符合设计要求。
安装时，应将井身周围填土夯实，确保检查井不受外力影响，保证防渗效果。
四、制造要求从原材料进厂开始，应进行质量验证和检测。
制造过程中应注意材料清洁和脱模，保证制品无裂纹、气泡和变形等质量问题。
检查井制造完毕后，应进行功能测试和外观检测，确保检查井具有良好的功能性和美观度。
城镇排水管道塑料检查井施工及验收规范
井筒内径
高度 承口内径 垂直度
+10，-15
±20 +10，-15
2%H
3.2.5 橡胶密封圈、挡圈等零配件的数量、规格与检查井一致，并保持完好。 橡胶密封圈的规格、尺寸见附录 D。
3.2.6 橡胶密封圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损重皮等缺陷。其性能 应符合下列要求：
邵氏硬度：50±5； 伸长率：≥500%； 拉断强度：≥16MPa；
3.2 成品验收
3.2.1 塑料检查井到达现场后应逐座检查验收。其物理力学性能和环向弯曲刚度应符合《埋 地塑料排水管道工程技术规程》（DG/TJ08-308-2002）或《玻璃纤维增强塑料夹砂管》 （GB/T21238-2007）的规定和设计要求。
成品检查验收的内容包括产品合格证、产品型式检验报告、外观质量、尺寸偏差和零配 件。 3.2.2 产品合格证格式见附录 C。 3.2.3 成品外观质量应符合以下要求：
采用专门的焊接工具和焊条将相邻的管端加热，使之熔融成整体的连接方法。 2.0.11 接触成型
是在外加接触压力的情况下，使增强纤维浸胶、脱泡成型，在常温或中温(50℃—100 ℃)中固化的过程。 2.0.12 橡胶密封圈
用天然橡胶或合成橡胶制成各种不同形状的环状截面，用于管道间或管道与井筒间承插 式连接的弹性密封装置。
1 必须预先暴露现有支管或周围管线深度，准确测量支管接头的高程和角度； 2 高密度聚乙烯（HDPE）检查井的支管接头应做到内、外接缝双面焊接，焊缝无
缺焊、裂痕，光滑平整； 3 玻璃纤维增强塑料夹砂(FRPM)检查井的支管接头应采用接触成型工艺实施密封
补强，分内补强与外补强，补强铺层按不同口径与工艺要求确定。补强后应对补强 面作打磨封胶处理，无未浸润、曝聚、气泡、分层等缺陷。 4 支管接头承口的内径必须与所接纳支管的插口相匹配。
建筑小区塑料排水检查井应用技术规程
建筑小区塑料排水检查井应用技术规程
一、介绍
1.1 任务背景
1.2 任务目的
二、塑料排水检查井概述
2.1 检查井的定义
2.2 塑料排水检查井的特点
2.3 塑料排水检查井的分类
三、塑料排水检查井的设计要求
3.1 承载能力要求
3.2 密封性要求
3.3 安装要求
四、塑料排水检查井的材料选择
4.1 塑料材料的优势
4.2 塑料材料的种类和特点
4.3 塑料材料的选择原则
五、塑料排水检查井的施工技术
5.1 施工前准备工作
5.2 检查井的安装步骤
5.2.1 井身的安装
5.2.2 井底的施工
5.2.3 井盖的安装
5.3 施工质量控制点
六、塑料排水检查井的维护与管理
6.1 定期巡检的重要性
6.2 维护保养措施
6.3 异常情况处理
七、塑料排水检查井应用技术规程的推广与落实
7.1 材料供应与品质管理
7.2 人员培训和技术指导
7.3 监督检查机制的建立
结论
以上是对建筑小区塑料排水检查井应用技术规程的全面介绍和探讨。
通过对塑料排水检查井的概述、设计要求、材料选择、施工技术、维护与管理以及推广落实等方面的讨论，可以为相关人员提供参考和指导，以确保建筑小区排水系统的正常运行和维护。
塑料排水检查井的应用对于提高排水系统的效率、降低施工成本具有重要意义。
因此，各相关部门应加强对该技术规程的推广和培训，确保其规范和规划得到有效执行。

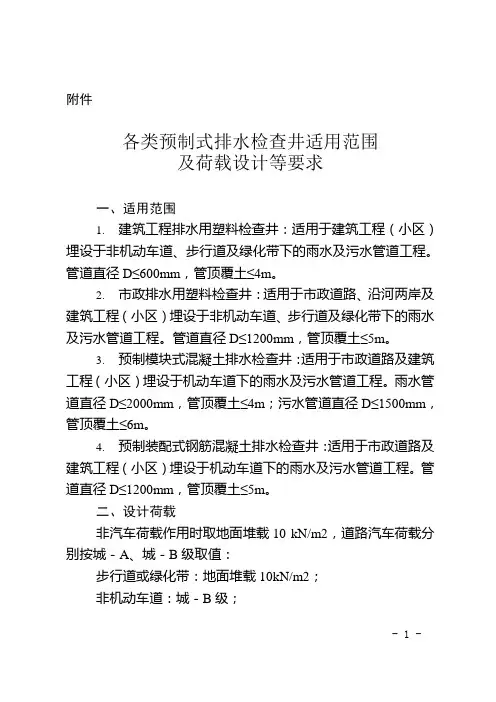

各类预制式排水检查井适用范围及荷载设计等要求
附件各类预制式排水检查井适用范围及荷载设计等要求一、适用范围1.建筑工程排水用塑料检查井：适用于建筑工程（小区）埋设于非机动车道、步行道及绿化带下的雨水及污水管道工程。
管道直径D≤600mm，管顶覆土≤4m。
2.市政排水用塑料检查井：适用于市政道路、沿河两岸及建筑工程（小区）埋设于非机动车道、步行道及绿化带下的雨水及污水管道工程。
管道直径D≤1200mm，管顶覆土≤5m。
3.预制模块式混凝土排水检查井：适用于市政道路及建筑工程（小区）埋设于机动车道下的雨水及污水管道工程。
雨水管道直径D≤2000mm，管顶覆土≤4m；污水管道直径D≤1500mm，管顶覆土≤6m。
4.预制装配式钢筋混凝土排水检查井：适用于市政道路及建筑工程（小区）埋设于机动车道下的雨水及污水管道工程。
管道直径D≤1200mm，管顶覆土≤5m。
二、设计荷载非汽车荷载作用时取地面堆载10 kN/m2，道路汽车荷载分别按城－A、城－B级取值：步行道或绿化带：地面堆载10kN/m2；非机动车道：城－B级；- 1 -机动车道：城－A级。
三、其他要求1.检查井和管道材质应尽量统一。
塑料管道采用塑料检查井，（钢筋）混凝土管道采用（钢筋）混凝土检查井。
2.建筑工程（小区）排水用塑料检查井强度等级等技术要求应符合《建筑小区排水用塑料检查井》（CJ/T233-2006）的规定；市政排水用塑料检查井强度等级等技术要求应符合《市政排水用塑料检查井》（CJ/T326-2010）的规定。
3.预制模块式混凝土排水检查井可参照《混凝土模块式排水检查井》（06M201-4）选用；预制装配式钢筋混凝土排水检查井可参照《预制装配式钢筋混凝土排水检查井》（06M201-5）选用。
4.原则上，塑料检查井优先用于非机动车道、步行道及绿化带，（钢筋）混凝土检查井优先用于机动车道。
当塑料检查井用于机动车道时，其强度等级等技术要求还应同时满足相应道路荷载等设计要求。
5.超出预制式排水检查井适用范围的工程，排水检查井应由设计单位根据实际情况进行专项设计。
塑料检查井技术规程(定稿)
塑料检查井工程技术规程（试行）《前言》根据云南省住房和城乡建设厅（云建标〔2009〕293）号文件的要求，特制订本规程。
近年来，随着社会经济发展和国家对建设领域节能减排的要求，新技术、新工艺、新材料在工程建设中不断出现和应用。
塑料材质检查井在工程中的应用适时而生，通过各地区不断的工程实践，取得了较好的效果，但更好的应用和推广还缺少一个完整的作业指导技术文件。
在省住房和城乡建设厅的统一安排下，我们在参考了排水管道系统的室内、外试验研究和工程试点应用成果及国内、外的一些相关标准的基础上编制了本规程。
用以指导我省城镇新建、扩建和改建的排水系统应用塑料排水检查井工程的设计、施工及验收。
本规程主要内容有：总则、术语和符号、材料、检查井结构设计、检查井工艺设计、检查井结构设计、检查井的安装、回填、质量检验、竣工验收、条文说明等。
目前国内生产的可用于埋地排水管道的塑料材质检查井，规格品种较多，性能各异，不可能都详述在本规程中，规程中主要以聚乙烯、聚丙烯材料为主的塑料检查井为主进行编写。
本规程由云南省住房和城乡建设厅归口管理，由云南省市政工程质量检测站负责解释。
在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。
本规程主编单位、参编单位和主要起草人：主编单位：云南省市政工程质量检测站、云南普尔顿企业集团参编单位：昆明恒基审图公司、昆明市排水设施管理公司、中国市政中南市政设计研究院、西南市政设计院、昆明市建筑设计研究院有限公司、昆明官房建筑设计有限公司、云南建工市政建设有限公司、昆明市政设计院、昆明市政工程公司、西交公司主要起草人：陈飏、周听昌、谢力、田文辉、程惠娟、王宇霞、李琪、骆迂腾、赵思东、徐顺林、普续桥、王楷银、杨涛、蔡松柏、沈荣、陈和雄、赵永柱、木铭、马子元目录1、总则 (1)2、术语和符号 (2)3、材料 (6)4、检查井设计 (7)5、检查井结构设计 (9)6、检查井的安装 (18)7、回填 (21)8、质量检验 (22)9、施工质量验收 (25)附录A塑料检查井结构图 (26)附录B塑料检查井工程质量验收记录 (30)附录C塑料检查井出厂合格证 (31)本规程用词用语说明 (32)条文说明 (33)1总则1.0.1 为了在城市和居住区排水系统工程的设计、施工及验收中，合理地应用塑料检查井（以下简称“检查井”），做到安全适用、确保质量、经济合理、技术先进、便于施工，制定本规程。
HDPE塑料检查井及成品井的施工安装规范.docx
井座选用井坑开挖检查井接管安装回填维护保养HDPE 塑料检查井和成品井的施工安装规范1、检查井井座规格应根据所连接排水管数量、管径、管底标高以及交汇角度等因素选用。
2、污水管道上应采用流槽式的检查井井座。
3、雨水管道上的检查井，其井座应符合下列要求：①道路雨水收集口应采用有沉泥室的井座。
②在雨水管道上每隔 100 米左右或水流角度变化大的检查井需设置有沉泥室井座的检查井，宜设置在外径≥400mm的检查井处。
③其它雨水检查井可采用有流槽的井座。
4、当支管接入的开孔位置位于井座与井筒连接处，开孔会降低检查井筒整体强度，应采用调节井座。
5、连接排水管道为内径系列时，应采用内径系列检查井座；连接排水管道为外径系列时，应采用外径系列检查井座。
1、井坑应与管沟同时开挖，井座主管线应与管沟中管道在同一轴线。
2、有沉泥室雨水检查井井坑，应根据选用的规格局部开挖沉泥室深度。
3、地下水位较高的地区或在雨季施工，应有排水、降低水位的措施。
4、井坑与管沟开挖时，应有一定的坡度，应根据设计图上标高施工。
5、检查井一般基础应铺设 100 ㎜中粗砂垫层。
6、当检查井基础土质为垃圾填埋或暗滨等较差土质或检查井座≥700mm规格时，应在检查井座下方采取浇筑混凝土垫层或直接设置混凝土预制板。
1、检查井座与管道连接安装顺序：应先从接户管上游段开始安装，以井→管→井→管顺序安装，并逐渐向下游支管、干管延伸。
2、井座与管道连接施工注意事项：粘接连接承插口时，胶粘剂不得漏涂；橡胶密封圈的接口，不得漏放胶圈或胶圈放置扭转错位，各种规格的胶圈不得混淆。
3、井座与汇入管，排出管连接需要变径，采用异径接头。
当汇入管径小于井座接口管径时，应管顶平接。
井座排出管接口大于下游管道时，应管内底平接。
4、井筒的安装，井筒长度应为井座连接井筒的承口底部至设计地面的高度再减去井筒项至地面的净距，当地面或路面标高难以精确确定时，井筒长度可适当预留余量。
井筒插入井座应保持垂直，安装井筒密封圈时，胶圈位置不得扭转错位。
塑料检查井标准图集
塑料检查井标准图集塑料检查井是指用于城市排水、给水、通信、电力、燃气等管线系统中的检查井。
它是管线系统中的重要设施，用于检查管道的运行情况、清理管道及排放管道内的积水和泥沙。
塑料检查井由于其材质轻、耐腐蚀、安装方便等特点，被广泛应用于城市建设中。
在进行塑料检查井的设计和制作过程中，需要遵循一定的标准和规范，以确保其质量和使用效果。
本文将为大家介绍塑料检查井的标准图集，帮助大家更好地了解和应用塑料检查井。
首先，我们来看一下塑料检查井的标准尺寸。
根据国家标准，塑料检查井的尺寸应符合相关规定，一般包括井身直径、井盖尺寸、井底板尺寸等。
在设计和制作过程中，需要根据具体的使用要求和场景来确定塑料检查井的尺寸，以确保其能够满足实际使用需求。
其次，我们需要了解塑料检查井的结构。
塑料检查井一般由井身、井盖、井底板等部分组成。
在设计和制作过程中，需要考虑这些部分的结构设计，以确保其能够承受一定的荷载和使用压力，保证其稳定性和安全性。
另外，塑料检查井的材质也是非常重要的。
塑料检查井通常采用聚乙烯、聚丙烯等塑料材料制作，这些材料具有耐腐蚀、耐磨损、重量轻等优点，适合用于城市管线系统中。
在选择材料时，需要考虑其耐用性、环保性等因素，以确保塑料检查井的质量和使用寿命。
此外，塑料检查井的安装和使用也需要遵循一定的标准和规范。
在进行安装时，需要保证井身垂直、井底水平，井盖与井身之间的密封性等，以确保其能够正常使用并具有良好的密封性能。
在使用过程中，需要定期检查和维护塑料检查井，及时清理井内的杂物和泥沙，保证其畅通和正常使用。
综上所述，塑料检查井是城市管线系统中不可或缺的设施，其设计、制作、安装和使用需要遵循一定的标准和规范。
通过本文介绍的塑料检查井标准图集，相信大家对塑料检查井有了更深入的了解，能够更好地应用于实际工程中，为城市建设和管线系统运行提供更好的支持和保障。
希望本文能够对大家有所帮助，谢谢阅读！。
雨水检查井标准规格
雨水检查井标准规格雨水检查井是城市排水系统中的重要组成部分，其设计和规格对于城市排水系统的正常运行和城市防洪能力起着至关重要的作用。
为了确保雨水检查井的质量和功能，制定了一系列的标准规格，以便于统一设计和施工。
本文将对雨水检查井的标准规格进行详细介绍，以便于工程师和施工人员在实际工作中能够按照标准要求进行设计和施工。
首先，雨水检查井的材质应符合国家标准，一般采用混凝土、钢筋混凝土或塑料材质。
混凝土检查井应符合GB/T 50081-2002《混凝土结构设计规范》的要求，钢筋混凝土检查井应符合GB 50010-2010《混凝土结构设计规范》的要求，塑料检查井应符合GB/T 17219-1998《塑料排水管材料》的要求。
材质的选择应根据实际使用环境和承载要求进行合理选择。
其次，雨水检查井的尺寸应符合设计要求，一般来说，检查井的内径和深度应按照城市排水系统设计规范进行确定。
在设计过程中，需要考虑到雨水管道的流量和排水能力，以及检查井的承载能力和使用要求，合理确定检查井的尺寸。
此外，检查井的进出口位置和数量也需要根据实际情况进行设计，以便于排水系统的正常运行和维护。
另外，雨水检查井的施工和安装也需要符合相关的标准规范，施工单位应按照设计要求和施工规范进行施工，确保检查井的质量和功能。
在施工过程中，需要注意检查井的基础处理和防水措施，以及检查井的连接和密封，确保检查井的使用寿命和稳定性。
最后，对于雨水检查井的验收和维护也有一定的标准要求，验收单位应按照相关标准进行验收，确保检查井的质量和功能达到设计要求。
同时，施工单位和使用单位应建立健全的维护管理制度，定期对检查井进行清理和维护，确保排水系统的正常运行和城市防洪能力。
总之，雨水检查井作为城市排水系统中的重要设施，其设计、施工、验收和维护都需要符合相关的标准规范，以确保排水系统的正常运行和城市防洪能力。
希望本文对雨水检查井的标准规格有所帮助，能够为工程师和施工人员在实际工作中提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
百度文库 - 让每个人平等地提升自我
1
塑料检查井选购规范
塑料检查井近几年得到了快速发展，逐步替代了传统的砖砌
井，是建筑工程中必不可少的用料。建筑工程的质量更是重中之
重，关系着人们的生命财产安全，所以选择塑料检查井一定要慎
之又慎。
塑料检查井的组成
塑料检查井由井座、井筒、井盖、连接管件等套件组成。路面载荷通过井盖、井座作用
于检查井周围，避免了路面载荷对检查井的破坏，盖座具有上下浮动的功能，可主动适
应路面的高低变化，同时井筒可根据现场埋设深度截取相应长度，具有很大的灵活性。
井筒、进（出）水管道与井座采用橡胶密封圈柔性连接，可适应小范围的内角度变化，
施工方便快捷，密封性好、有效防止渗漏，环保节能。
井盖
1、绿化带内DN315及其以下的井盖，采用硬聚氯乙烯井盖，硬聚氯乙烯井盖又根据井
筒的管材选用不同方式的密封井盖。但绿化带内也有可能设置DN450及以上的检查井
时，则采用普通道路上的检查井盖，可不作混凝土基础。PVC-U材质的井盖，抗低温
性能差，在寒冷地带应改用HDPE、改性PVC或聚合物基复合材料的井盖。室外最冷
月平均最低气温-10℃的规定，依据PVC-U材质在低于-10℃时，具有脆性的弱点而确
定的。
2、在道路上的检查井井盖应选择有防护盖座的井盖，防止车载直接作用于井筒上，在
道路上选井盖，还要根据道路通过车辆的性质，选用不同等级的井盖。
3、在污水塑料检查井上所有硬聚氯乙烯的井盖均具有密封性能，运用内盖方式防止管
道内的有害有毒气体散发到外界，破坏环境卫生。同时，内盖还能起排水管道保温的作
用。
井筒
百度文库 - 让每个人平等地提升自我
2
1、井座与井筒连接一般有以下几种连接方式：
① 井筒直径在DN315及其以下时，可粘接连接，粘接连接只适用于平壁实壁管和平
壁结构壁管（多孔管），井口的承口型式为承插型，不用橡胶圈而用胶粘剂粘接。
② 井筒直径在DN315及其以上时，也可用带窝槽承口的橡胶圈密封，其井筒也
只适用于平壁实壁管和平壁结构壁管。
2、承压强度同样是井座与井筒的各种连接方式的选择的重要因素
井座
1、 雨水检查井是否选用有沉泥功能，各地方做法不一。传统砖砌井一般不设置沉泥处；
塑料检查井，因其井筒口径小，不便常规清通，故规定在道路的雨水口下的井座必须采
用沉泥井座。
2、起始检查井，就是管上游第一个检查井，如排出管与接户管在起始检查井处为管顶
平接，则一般采用90º弯头之类的井座；如排出管与接户管在起始井处管底标高之差大
于或等于规定的临界值时，起始检查井井座选用直立弯头。
3、井座与埋地排水管连接接口型式是由排水管道管材决定的。目前工程最常采用的外
径系列的埋地塑料排水管管材有：
① DN100～160的埋地管，一般选择PVC—U平壁实壁管；
② DN200～450的埋地管，一般选择PVC—U双壁波纹管或平壁结构壁管；
③ 大于DN450的埋地管，一般选择PE双壁波纹管或平壁结构壁管。
五：连接管件选择标准
百度文库 - 让每个人平等地提升自我
3
1、连接管件是塑料排水检查井应用中不可缺少的元件。为了适应连接处变角度、变管
径等需要。各施工方可根据工程中应用需要，选择适合施工的管件。
2、汇合管件的应用规定：汇合管件适用于建筑周围狭窄地带、各类管线多、埋深浅、
排出管多以及不便于设置检查井的场合。即使有堵塞问题，采用引伸地面的清扫口进行
清通。
3、关于马鞍接头的要求。
塑料检查井井筒上可以在任何标高、任何方位根据汇入管的管径现场开孔，加装一个马
鞍接头。由于各厂家的管口有差异，应按照产品样品来设定。
