KDG1井下远程断电器使用介绍
KDG3K型井下远程馈电断电器
ISO9001:2000认证企业煤炭科学研究总院分院产品使用说明书KDG3K型井下远程馈电断电器感您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
前言本说明书详细地介绍了KDG3K型井下远程馈电断电器的使用方法及注意事项，使用者在使用前务必仔细阅读。
该装置在生产过程中执行的是煤炭科学研究总院分院发布的企业标准Q/MKC241-2005。
目次前言 (I)1 概述 (1)2 工作原理 (3)3技术特征 (3)4 尺寸、重量 (4)5 安装、调试 (4)6 使用、操作 (4)7 故障分析与排除 (6)8 保养、维修 (6)9 开箱及检查 (6)10运输、贮存 (6)11 其他 (6)KDG3K型井下远程馈电断电器1 概述KDG3K型井下远程馈电断电器适用对矿井磁力开关或馈电开关的监控，具有远程断电功能，控制开关的控制回路，实现主回路的自动断电；同时对被控开关断电状况进行监测，将负荷侧有电/无电信号传送至监控分站，防止“假断电”现象。
1.1 产品特点1.1.1一路馈电功能，接线方便，信号准确。
1.1.2 一路断电功能，高低压均可控制。
性能可靠、稳定宜于维护。
1.1.3 继电器为军工级产品，性能可靠，使用寿命长。
1.1.4 性价比高。
1.2 主要用途及使用围KDG3K型井下远程馈电断电器主要用于煤矿磁力开关或馈电开关的安全监控，也可用于其他需要监控的设备。
1.3 使用环境条件1.3.1 装置在下列条件下应能正常工作a) 温度：0℃～40 ℃；b) 相对湿度95 %；c) 大气压力80 kPa～106 kPa；d) 机械环境无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。
1.3.2 KDG3K型井下远程馈电断电器应能承受下列规定的安装贮运条件a) 高温60 ℃；b) 低温-40 ℃；c) 平均相对湿度95 %；d) 振动50 m/s2。
1.4 型号组成及代表的意义K D G 3 K馈电产品系列编号断电设备矿用电控设备1.5 外观与结构1.5.1馈电断电器表面应平整,涂层均匀,外壳无变形、开裂、腐蚀及机械损伤,标志清晰。
矿用远程断电器
矿用远程断电器•KDG3/36矿用远程断电器是执行远程断电功能的执行机构，它是一个装在隔爆接线盒内的固态继电器。
其输入端口为本安型，与监控系统分站主机连接，输出端口为非本安型，串接在被控设备的控制回路中，输入端与输出端由光电耦合器隔离。
KP1005型远程断电器主要用于煤矿井下，与监控系统分站主机或具有参数超限断电控制的设备配套使用，可实现对井下动力设备的断电闭锁控制。
•[主要技术参数]•防爆标志：Exd[ib] I•本安输入动作电流：2mA≤Id≤20mA•本安输入动作电压：3V≤Ud≤4V•输入阻抗：＞300Ω•最小动作电流脉冲宽度：≥500us•输出死区电压：±15V•输出通态压降：≤2V•输出通断延时：≤10ms•输出通断能力：AC 220V ，≤20A •控制设备至断电器最大距离：1km •断电器至被控制设备最大距离：50m•KDG-1/220(A) 矿用隔爆兼本质安全型断电控制器（以下简称断电控制器）用于煤矿井下断电控制和馈电状态检测。
断电控制器具有3路断电控制输入、3路断电控制输出和3路馈电检测、信号输出功能，可大大减少煤矿井下的设备及布线，给煤矿安全监控带来极大的方便。
断电采用继电器控制方式，馈电采用直接引线的测量方式，具有测量准确、性能可靠的优点。
断电控制器为矿用隔爆兼本质安全型产品，防爆标志为：Exd[ib]I，可长期用于煤矿井下含有瓦斯、粉尘等爆炸性气体的危险场所中。
•主要技术指标:•1、工作电压：交流36 V/127 V/660 V，允许偏差－25%～＋10%；2、断电及馈电监测数量：3路3、断电控制信号类型支持0/4 V～22 V电压型和0/5 mA～15 mA电流型。
4、接点容量：660 V/0.35 A，380 V/0. 5 A，220 V/1 A，127 V/2 A，36 V/5 A。
5、馈电检测电压范围：交流36 V～220 V。
6、信号制式:0/5 mA电流型：无电状态输出0 mA 电流信号，有电状态输出5 mA电流信号。
KFD4型瓦斯断电仪和KDG1井下远程断电器
KFD-4型瓦斯断电仪KFD-4型瓦斯断电仪KFD-4型瓦斯断电仪主要适用于煤矿、隧道、燃气、化工等有瓦斯危险气体的提供18V/360mA和12V/500mA本质安全型传感器电源，可配接两台KG9701型瓦斯传感器。
对任意一台传感器异常、瓦斯浓度超限均可提供报警、断电控制。
报警值、断电值、控制状态等均由红外遥控器任意设定修改并永久保存。
提供声光、数码显示、继电器触点等多种报警、控制方式，是一款瓦斯场所安全生产的低成本最佳解决方案。
已广泛用于煤矿、铁路隧道、公路隧道、加气站、化工厂等，遍布全国。
KFD-4型瓦斯断电仪主要技术指标：测量范围：0～4.0%断电点范围：0.50～2.50%CH4断电误差：±0.10%主机电源：36/127/220/380/660V主机功率：≤13W使用环境条件湿度：≤95%使用环境条件温度：0～40℃外形尺寸：(400×300×200)mm主机重量：5.0kgKDG-1型井下远程断电器一、KDG-1型井下远程断电器(原KDD-1型)特点KDG-1型井下远程断电器(原KDD-1型)主要适用于煤矿井下馈电开关低压控制回路的远程断电控制，为隔爆兼本安型结构。
可与KJ90等监控系统分站配套使用。
具有体积小、重量轻、性能可靠、使用方便等特色。
主要特点有采用无源固态断电器模块控制，无须外接电源；控制输出为可控；硅触点，适用于低压交流控制回路。
二、KDG-1型井下远程断电器(原KDD-1型)主要技术指标：输入控制信号：无源触点输出控制方式：可控硅触点分站到断电器控制距离：≥20km断电控制容量：36VAC/5A断电控制指标：红灯亮表示断电控制外形尺寸：(200×150×100)mm整机重量：约4kg。
KDG1井下远程断电器使用介绍
KDG1型井下远程断电器1 概述1.1 产品特点KDG1型远程断电器为本安型远程低电压断电执行装置，具有性能稳定可靠、寿命长、耐振动、结构简单、使用安全方便的特点。
它能控制井下设备开关的36 V低压交流控制回路，实现远程断电。
1.2 主要用途和适用范围1.2.1 主要用途主要用于煤矿井下设备的低压开关回路，必要时实现远程断电。
1.2.2 适用范围煤矿井下所有具有爆炸危险的场所和井下所有装有36 V交流控制开关回路的机电设备。
1.3 品种规格a) 品种：矿用断电器；b) 规格：KDG1型低压远程断电器。
1.4 型号的组成及其代表的意义本产品在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准Q/MKC 139-2004。
根据Q/MKC 139-2004的规定，KDG1型远程断电器的名称含义解释如下：K D G 1产品编号断电设备矿用Page 1 of 61.5 使用环境条件1.5.1 温度：0 ℃～40 ℃。
1.5.2 相对湿度：≤95 %。
1.5.3 大气压力：80 kPa ～106 kPa。
1.6 工作条件1.6.1 输入控制：无源触点信号。
1.6.2 输出控制断电容量：36 V交流/5 A。
1.6.3 断电控制距离（分站到断电器之间）：≤5 km 。
1.7 安全特征1.7.1 防爆形式：隔爆兼本质安全型。
1.7.2 安全标志：Exd[ib]I。
2 工作原理及结构特征2.1 总体结构KDG1型远程断电器外形图，如图1所示：Page 3 of 61—大喇叭嘴1、2—显示窗、3—提手、4—接地柱、5—小喇叭嘴2、6—小喇叭嘴3图1 KDG1型远程断电器2.2 工作原理KDG1型远程断电器采用先进的无源固态继电器模块技术，通过控制回路与负载回路之间的电隔离及信号耦合，实现无触点通断开关功能。
2.2.1 电路原理框图KDG1型远程断电器电路原理框图，如图2所示：控制绕组磁隔离器间歇振荡器触发电路无触点开关同步调制电源输出控制端输入控制端图2 KDG1型远程断电器电路原理框图3 技术特性3.1 主要性能3.1.1 能根据分站发出的控制信号对被控开关的36 V交流控制回路进行控制，适时断电。
井下远程馈电断电器

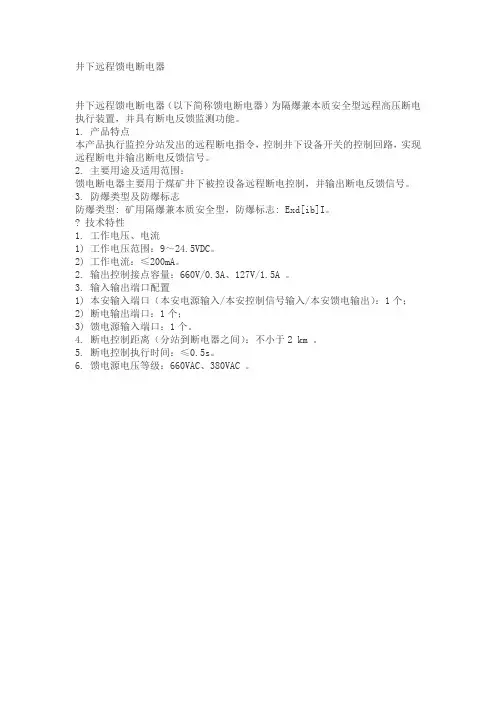

井下远程馈电断电器
井下远程馈电断电器（以下简称馈电断电器）为隔爆兼本质安全型远程高压断电执行装置，并具有断电反馈监测功能。
1. 产品特点
本产品执行监控分站发出的远程断电指令，控制井下设备开关的控制回路，实现远程断电并输出断电反馈信号。
2. 主要用途及适用范围：
馈电断电器主要用于煤矿井下被控设备远程断电控制，并输出断电反馈信号。
3. 防爆类型及防爆标志
防爆类型: 矿用隔爆兼本质安全型，防爆标志: Exd[ib]I。
? 技术特性
1. 工作电压、电流
1) 工作电压范围：9～24.5VDC。
2) 工作电流：≤200mA。
2. 输出控制接点容量：660V/0.3A、127V/1.5A 。
3. 输入输出端口配置
1) 本安输入端口（本安电源输入/本安控制信号输入/本安馈电输出）：1个；
2) 断电输出端口：1个；
3) 馈电源输入端口：1个。
4. 断电控制距离（分站到断电器之间）：不小于2 km 。
5. 断电控制执行时间：≤0.5s。
6. 馈电源电压等级：660VAC、380VAC 。
KDG035 660K型矿用馈电断电器
KDG0.35/660K型矿用馈电断电器
参数设置说明
断电保持 按下状态 馈电断电器掉电后线圈断电常开 设置键 弹起状态 馈电断电器掉电后线圈断电常闭 控制信号 按下状态 控制信号为触点断开或高电平信号时有效 有效状态 设置键 弹起状态 控制信号为触点闭合或低电平信号时有效 分站控制 按下状态 控制信号为触点输入，同时级联信号为触点输出 信号选择 控制信号为电平信号输入，同时级联信号为电平信号输 弹起状态 出 键 如果未接外部馈电传感器，则馈电输出信号为内部有源 按下状态 馈电； 馈电选择 如果接外部馈电传感器，则馈电输出信号为外部馈电 如果未接外部馈电传感器，则馈电输出信号为内部触点 键 弹起状态 馈电； 如果接外部馈电传感器，则馈电输出信号为外部馈电
9
KDG0.35/660K型矿用馈电断电器
Thanks !
2017/10/27
10
KDG0.35/660K型矿用馈电断电器
4
3 技术指标
KDG0.35/660K型矿用馈电断电器
工作电压：9 VDC～25 VDC； 工作电流：≤30mA(24VDC)； 馈电信号：1(±0.2)mA /5(±1)mA； 输出控制接点容量： 660VAC/0.3A、380VAC/0.5A、127VAC/1.5A、 36VAC/5A、60VDC/1A； 输出控制接点组数：1组； 控制执行时间：≤0.5s； 有源馈电电源电压等级：660VAC、380VAC、127VAC； 无源馈电电源电压等级(触点馈电)：3300VAC， 1140VAC。
新产品介绍 KDG0.35/660K型矿用馈电断电器
检测技术研究所 张新超 2014.2.12
1
主要内容
监测监控系统分站断电器及控制器说明书
矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。
(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。
A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。
主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。
输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。
KDG3K井下远程馈电断电器说明书
KDG3K型井下远程馈电断电器产品使用说明书KDG3K型井下远程馈电断电器1 概述KDG3K型井下远程馈电断电器适用对矿井磁力开关或馈电开关的监控，具有远程断电功能，控制开关的控制回路，实现主回路的自动断电；同时对被控开关断电状况进行监测，将负荷侧有电/无电信号传送至监控分站，防止“假断电”现象。
1.1 产品特点1.1.1一路馈电功能，接线方便，信号准确。
1.1.2 一路断电功能，高低压均可控制。
性能可靠、稳定宜于维护。
1.1.3 继电器为军工级产品，性能可靠，使用寿命长。
1.1.4 性价比高。
1.2 主要用途及使用范围KDG3K型井下远程馈电断电器主要用于煤矿磁力开关或馈电开关的安全监控，也可用于其他需要监控的设备。
1.3 使用环境条件1.3.1 装置在下列条件下应能正常工作a) 温度： 0℃～40 ℃；b) 相对湿度 95 %；c) 大气压力 80 kPa～106 kPa；d) 机械环境 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。
1.3.2 KDG3K型井下远程馈电断电器应能承受下列规定的安装贮运条件a) 高温 60 ℃；b) 低温 -40 ℃；c) 平均相对湿度 95 %；d) 振动 50 m/s2。
1.4 型号组成及代表的意义K D G 3 K馈电产品系列编号断电设备矿用电控设备1.5 外观与结构1.5.1馈电断电器表面应平整,涂层均匀,外壳无变形、开裂、腐蚀及机械损伤,标志清晰。
1.5.2外观结构如图一图一：结构图1：馈电源接线入口；2：断电输出口；3：分站接线入口；4：馈电灌封模块；5：继电器6：接地线；7：主板；8：交流接线板；9：显示板1.6 安全a) 防爆型式:矿用隔爆兼本质安全型；b) 防爆标志:Exd[ib]I。
c) 配接关联设备：KJ90系统KDF系列分站。
2 工作原理2.1 工作原理如图一所示，该装置主要由主板和显示板两部分组成。
2.1.1 原理框图：2.2关负荷侧，采用光敏原理来监测开关是否带电，馈电信号真实可靠，防止井下假断电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KDG1型井下远程断电器
1 概述
1.1 产品特点
KDG1型远程断电器为本安型远程低电压断电执行装置，具有性能稳定可靠、寿命长、耐振动、结构简单、使用安全方便的特点。
它能控制井下设备开关的36 V低压交流控制回路，实现远程断电。
1.2 主要用途和适用范围
1.2.1 主要用途
主要用于煤矿井下设备的低压开关回路，必要时实现远程断电。
1.2.2 适用范围
煤矿井下所有具有爆炸危险的场所和井下所有装有36 V交流控制开关回路的机电设备。
1.3 品种规格
a) 品种：矿用断电器；
b) 规格：KDG1型低压远程断电器。
1.4 型号的组成及其代表的意义
本产品在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准Q/MKC 139-2004。
根据Q/MKC 139-2004的规定，KDG1型远程断电器的名称含义解释如下：
K D G 1
产品编号
断电设备
矿用
1.5 使用环境条件
1.5.1 温度：0 ℃～40 ℃。
1.5.2 相对湿度：≤95 %。
1.5.3 大气压力：80 kPa ～106 kPa。
1.6 工作条件
1.6.1 输入控制：无源触点信号。
1.6.2 输出控制断电容量：36 V交流/5 A。
1.6.3 断电控制距离（分站到断电器之间）：≤5 km 。
1.7 安全特征
1.7.1 防爆形式：隔爆兼本质安全型。
1.7.2 安全标志：Exd[ib]I。
