红外线防盗报警器课程设计报告北华航天工业学院课程设计报告(论文)设计课题:红外线防盗报警器设计专业班级: B10231学生姓名:指导教师:设计时间: 2012年6月25日北华航天工业学院电子工程系红外线防盗报警器课程设计任务书姓名: 专业: 通信工程班级: B10231 指导教师: 职称: 课程设计题目: 红外线防盗报警器已知技术参数和设计要求:, 该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
, 要求:, 1、灵敏、可靠、一经触发,即刻报警, 2、对产品材料精益求精,延长使用寿命, 3、根据实际应用环境,自己选择传感器,确定红外检测范围。
所需仪器设备:直流供电电源,信号发生器,双踪示波器,数字电压表,计算机等成果验收形式:面包板插接+实物演示+答辩参考文献:《电子技术基础模拟部分》(高教康华光)《电子工艺与课程设计》(电子工业出版社毕亚军、崔瑞雪)第17周:周1---周2 :立题、论证方案设计~选择元器件安装调试周4---周5 :插面包板调试电路时间第18周: 安排周1---周3 :焊接制成电路~完成设计周4---周5 :验收答辩指导教师: 张洁教研室主任: 崔瑞雪2012年6 月 14 日内容摘要红外线防盗报警器目前市场上已有成型产品,且市场较为成熟。
由于红外线是不可见光,因此用它进行红外探测监控,具有良好的隐蔽性,白天和黑夜均能使用,而且其抗干扰能力强。
红外线传感器分主动式与被动式两种,主动式设计方案简单,但成本较高,从成本考虑,本课题通过介绍热释红外传感器RE200BP的工作原理,给出了一种被动型热释电红外报警器的结构原理及其应用电路。
这种电路把红外线传感器应用于报警系统中,从而能够实现防盗报警能。
该报警器能探测人体发出的红外线,由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。
当人进入报警器的监视区域内,即可发出报警信号,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
红外线防盗报警器课程设计报告-V1

红外线防盗报警器课程设计报告-V1撰写人:AI语言模型一、课程设计主题和背景本次课程设计的主题是红外线防盗报警器,是一种防盗设备,应用于家庭、商务场所等不同的场景中,一旦监测到非法入侵,会立即启动报警机制,提醒业主或者保安人员。
红外线防盗报警器是比较简单的电子产品,由相应的器材通过信号控制实现自动化管理。
由于其易于安装、使用,成本较低,因此深受广大用户的喜爱。
二、目标分析和需求分析1.目标分析本次课程设计的目标在于对学生进行红外线防盗报警器的相关知识培训,让学生能够理解防盗报警器的整体工作原理和具体实现流程,掌握相关硬件和软件操作的技巧,通过手动搭建测试模型,了解警情检测和反应处理的过程。
2.需求分析为了能够达到课程设计的目标,考虑到学生在理论学习方面的不同基础水平,设计了以下三个需求:(1)理论知识基础;(2)实验模型搭建;(3)实验操作演示。
三、课程设计内容与进度1.课程设计内容通过对需要掌握的技能进行归纳和总结,可以将课程设计的实际内容划分为以下几个方面:红外线基础知识、红外线探头及电路设计、报警器控制、声光报警装置设计等。
2.课程设计进度为了保证课程能够按时完成,本次课程设计将分为三个主要阶段进行,分别是前期准备阶段、实验阶段和结果分析阶段。
具体的进度安排如下:(1)前期准备阶段本阶段主要是对学生进行必要的基础知识复习和实验方案讲解,包括- 红外线原理- 红外线传感器原理- 报警器作用和种类- 软硬件资料的准备(2)实验阶段在实验阶段,学生将进行相应的红外线防盗报警器的实验搭建和实验操作,主要包括:- 红外线探头电路和红外线探头的安装- 报警器的加装与控制板的安装- 警报装置的安装和测试(3)结果分析阶段在该阶段,将对学生搭建的实验模型进行分析,通过分析实验数据和分析分析实验过程中遇到的问题,提高学生综合实验的能力。
四、实验呈现学生完成实验后,要求在报告中提出实验过程中遇到的问题,以及最终实验得到的结果。
红外线防盗报警器课程设计报告(1)

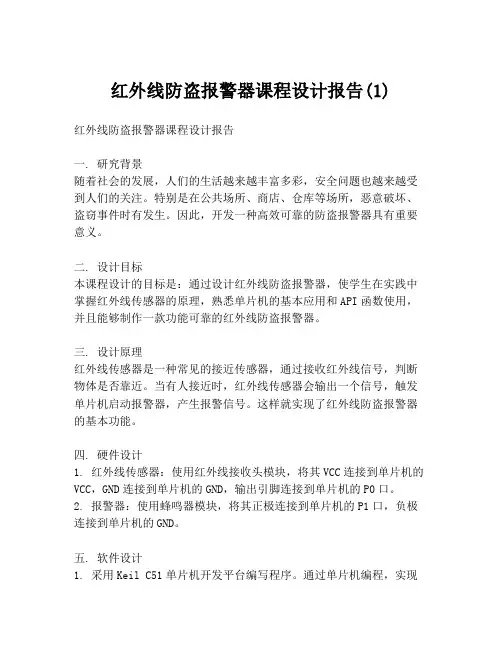

红外线防盗报警器课程设计报告(1)红外线防盗报警器课程设计报告一. 研究背景随着社会的发展,人们的生活越来越丰富多彩,安全问题也越来越受到人们的关注。
特别是在公共场所、商店、仓库等场所,恶意破坏、盗窃事件时有发生。
因此,开发一种高效可靠的防盗报警器具有重要意义。
二. 设计目标本课程设计的目标是:通过设计红外线防盗报警器,使学生在实践中掌握红外线传感器的原理,熟悉单片机的基本应用和API函数使用,并且能够制作一款功能可靠的红外线防盗报警器。
三. 设计原理红外线传感器是一种常见的接近传感器,通过接收红外线信号,判断物体是否靠近。
当有人接近时,红外线传感器会输出一个信号,触发单片机启动报警器,产生报警信号。
这样就实现了红外线防盗报警器的基本功能。
四. 硬件设计1. 红外线传感器:使用红外线接收头模块,将其VCC连接到单片机的VCC,GND连接到单片机的GND,输出引脚连接到单片机的P0口。
2. 报警器:使用蜂鸣器模块,将其正极连接到单片机的P1口,负极连接到单片机的GND。
五. 软件设计1. 采用Keil C51单片机开发平台编写程序。
通过单片机编程,实现红外线传感器的数据采集和报警器的工作控制。
2. 主要操作流程:初始化系统、启动红外线传感器、采集红外线信号、判断物体距离、开启/关闭蜂鸣器。
六. 实验步骤1. 设计电路板,布置红外线传感器和蜂鸣器的位置。
2. 打通等重要连线,将硬件组装好。
3. 在Keil C51单片机开发平台编写代码。
4. 将编好的程序烧录进单片机中。
5. 接通电源,测试红外线防盗报警器的工作状态。
七. 实验结果本设计实现了红外线防盗报警器的基本功能。
当有人接近红外线传感器时,蜂鸣器会立即发出报警声,提醒周围的人。
经过多次测试,本防盗报警器的报警响应时间极快,能够及时发出报警声,可靠性较高。
八. 结束语本课程设计通过手工制作红外线防盗报警器,使学生明白了红外线传感器的原理,掌握了单片机的基本编程思想和API函数使用方法,让学生在实践中提高了动手能力和创新意识。
数字电子课程设计红外警报器

越远、角度越大,意味着警报器的覆盖范围更广,能够更有效地监测目
标区域。
02
误报率和漏报率
误报率指警报器在无人入侵时误触发的概率,而漏报率则指有人入侵时
警报器未能及时响应的概率。这两个指标直接反映了警报器的准确性和
可靠性。
03
响应时间
响应时间指从入侵行为发生到警报器发出警报信号所需的时间。较短的
响应时间意味着警报器能够更快地作出反应,从而更有效地阻止入侵行
团队协作能力
学生应具备良好的团队协作精 神和沟通能力。
02
红外传感器原理及选型
红外传感器工作原理
红外辐射
自然界中一切温度高于绝对零度 的物体都在不停地向周围空间发
出红外辐射能量。
红外探测器
利用红外辐射与物质相互作用所呈 现出来的物理效应进行探测,将红 外辐射能转换成电能或热能等易于 测量的物理量。
03
硬件电路设计与实现
主控制器选型及接口电路
主控制器选型
选用ATmega328P作为主控制器 ,具有高性能、低功耗、丰富的 外设接口等特点。
接口电路
设计UART、I2C、SPI等接口电路 ,实现主控制器与其他模块的通 信。
红外传感器接口电路设计
红外传感器选型
选用高灵敏度、低噪声的红外传感器 ,如PIR(被动红外)传感器。
接口电路
设计信号放大、滤波、比较等电路, 将红外传感器输出的微弱信号转换为 适合主控制器处理的数字信号。
电源管理及其他辅助电路
电源管理
设计稳定的电源电路,为主控制器和红外传感器提供合适的 工作电压。
其他辅助电路
包括复位电路、晶振电路等,确保主控制器的正常工作。
04
软件编程与调试技巧
红外线安全防盗报警系统的设计

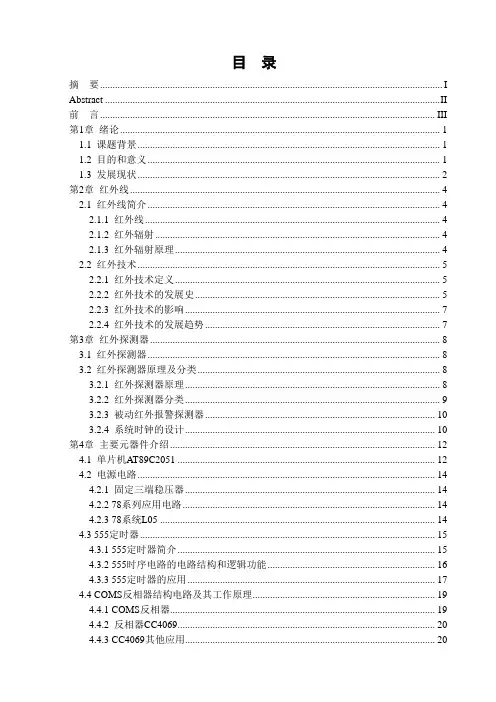

目录摘要 (I)Abstract ...................................................................................................................................... I I 前言.. (III)第1章绪论 (1)1.1 课题背景 (1)1.2 目的和意义 (1)1.3 发展现状 (2)第2章红外线 (4)2.1 红外线简介 (4)2.1.1 红外线 (4)2.1.2 红外辐射 (4)2.1.3 红外辐射原理 (4)2.2 红外技术 (5)2.2.1 红外技术定义 (5)2.2.2 红外技术的发展史 (5)2.2.3 红外技术的影响 (7)2.2.4 红外技术的发展趋势 (7)第3章红外探测器 (8)3.1 红外探测器 (8)3.2 红外探测器原理及分类 (8)3.2.1 红外探测器原理 (8)3.2.2 红外探测器分类 (9)3.2.3 被动红外报警探测器 (10)3.2.4 系统时钟的设计 (10)第4章主要元器件介绍 (12)4.1 单片机AT89C2051 (12)4.2 电源电路 (14)4.2.1 固定三端稳压器 (14)4.2.2 78系列应用电路 (14)4.2.3 78系统L05 (14)4.3 555定时器 (15)4.3.1 555定时器简介 (15)4.3.2 555时序电路的电路结构和逻辑功能 (16)4.3.3 555定时器的应用 (17)4.4 COMS反相器结构电路及其工作原理 (19)4.4.1 COMS反相器 (19)4.4.2 反相器CC4069 (20)4.4.3 CC4069其他应用 (20)4.4.4 模拟声响发生器(扬声器) (21)4.5 传感器组成 (21)4.6 红外发光二极管 (22)第5章声光报警电路 (23)5.1 555定时器组成的声光报警电路 (23)5.1.1 LCD显示模块测试 (23)5.1.2 接收器原理图:AT89C2051红外接收电路图 (23)第6章单片机控制红外防盗报警系统 (25)6.1 实验装置 (25)6.2 硬件电路 (25)6.3 软件设计 (26)6.4 系统调试 (28)第7章结果分析 (29)7.1 PCB板的制作 (29)7.2 制作与调试 (29)第8章防盗报警器误报的分析与解决方法 (32)8.1 防盗报警器故障引起的误报警 (32)8.2 报警器设计引起的误报警 (32)8.3 报警器安装引起的误报警 (32)8.4 用户使用不当引起的误报警 (33)8.5 环境引起的误报警 (33)结论 (34)致谢 (35)参考文献 (36)附录A (37)附录B (41)红外线安全防盗报警系统的设计摘要随着国民经济的发展,社会安全保障的需要,电子报警这门综合技术正在不断地发展。
