路灯基础工序资料
形成时间 页次
2008.11.24 2008.11.22 2008.9.10 2008.10.10 2008.11.9 2008.10.9 2008.10.11 2008.11.13 2008.11.13 1 2 5 31 58 85 144 171 250 251/25 2
项目名称：东莞市镇区联网路31号(黄江段)升级改造工程二标 业主单位：东莞市黄江镇联网路升级改造工程项目管理处
卷内目录
序号 文件编号
1 2 3 4 5 6 7 8 9 10
市政质检-14 市政质检-15 市政质检-30 市政质检-45 市政质检44.2 市政施-3 市政施-3 市政监-4 市政质检-3
备注
题名
路灯基础部位质量检验评定表 路灯基础基坑工序质量检验评定表 路灯基础基坑开挖质量检验评定表 预埋件、预留孔、预应力筋孔道质量 检验评定表 水混混凝土构筑物(构件)质量检验评 定表(二) 基坑开挖施工记录 混凝土浇注记录 报验申请表 混凝土试块抗压强度检验评定表 水泥混凝土试件抗压强度试验报告
责任者
一套完整的路灯照明工程资料包括哪些
一套完整的路灯照明工程资料包括哪些
施工过程中主要是两大块的资料，一个是工序资料，一个是材料报验资料；
一、工序资料~根据路灯施工工序来分类：
一般有：
1.线管预埋及电缆的敷设资料（包含沟槽开挖、管道铺设、砂偎管、沟槽土方回填、电缆穿管）
2.路灯接线手孔井、检修井资料(包含基础土方开挖、碎石垫层、水泥混凝土垫层、砖砌体、砖筑砂浆面层、一般抹灰、盖板安装）
3.路灯基座基础资料（基础土方开挖、水泥混凝土垫层、钢筋加工、钢筋安装、混凝土浇筑申报表附开盘鉴定、水泥混凝土施工）
4.路灯灯杆的安装及接地调试，（路灯灯杆的安装、路灯接线调试）
5.变压器（箱式变电站）的基座基础资料（同路灯基础资料）
6.变压器（箱式变电站）的安装及接地调试。
（同路灯安装调试资料）
二、材料报验资料
根据施工中使用的材料来分类：一般有自检材料和抽检材料之分，抽检是监理在现场抽查一个材料样品然后拿到监理指定的检查站进行检查获得的检测报告，自检是指施工方提供一个检测报告（让材料供货商提供一个材料出厂检验和合格证就可以了），需要注意的是抽检材料必定要有抽检和自检两份资料，自检材料就不多说了，抽检材
料大概分类有：
混凝土试块（混凝土材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
电缆保护管（保护管材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
钢筋机制砖（机制砖材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）；
水泥砂浆（水泥砂浆材料报审表+自检材料合格证、出厂检测报告+材料见证取样委托单+抽检检测报告）。
路灯安装施工程序及主要施工方法
路灯安装施工程序及主要施工方法1.管沟开挖（1）开挖沟槽根据设计确定沟道各段的高程及开挖深度，沟道位置定位放线后，石灰撒白线。
由于红白路灯项目时新增的完善功能项目，在该项目施工前，各条路的人行道下已经施工完光电和电信管道，同时还有污水、给水的支井，为避免造成以上的项目不受破坏，电缆管沟采用人工进行开挖，开挖后的土全部采用汽车运至场外堆弃，边挖边将土集中由人工运至现场一地点，统一上车外运；沟槽开挖完毕达到要求后，进行人工精平，用打夯机夯实后压实度大于或等于85，方可进行下道工序的施工，当土基不能满足设计要求时，现场根据实际情况进行换土。
具体施工规范及要求：较好的土，可直接夯实即可；含水量大、松软呈橡皮状的土，必须更换和加固，如遇腐植土不能作为基土，应进行更换；土壤过干或过湿应适当加水或晒干，以达到夯实最佳含水量为宜；土方开挖后，必须全线沿沟设置安全警示灯，以防摔伤等事故。
（2）砂垫层施工砂垫层按100厚进行铺设，采用打夯机进行夯实，宽度不小于设计宽度。
（3）路灯基座施工采用人工开挖，深度为人行道顶面高度以下1.1米，宽度为0.5米，采用路灯厂家定做的专用钢筋笼和底盘基座，人工调平固定后，采用C30混凝土原槽浇注。
2.电缆敷设电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。
电缆施工内容：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。
电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。
穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。
电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。
电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。
路灯电缆的施工
路灯电缆的施工：
1、施工工序：定灯位→ 挖沟→ 埋管→ 浇注路灯基础→
敷设电缆→路灯组装→路灯吊装→路灯接线调试。
1.1定灯位。
依据图纸确定路灯的位置，以及确定电缆线的走向，在确定电缆线的走向应注意走向位置内有无构筑物。
1.2挖沟。
按图纸与规范要求人工进行开挖。
1.3埋管。
在埋管前最好先将电缆线穿进套管内在进行埋管。
1.4路灯基础浇筑。
在浇筑前应按图纸确定基础位置，预埋件的位置应与路灯底座的位置无误后在进行浇筑，在浇筑过程中要反复测量预埋件是否走位等现象。
1.5路灯组装。
路灯组装前先检查配件是否齐全，然后专业人员严格按厂家提供的说明书组装。
在组装完成后，应接入临时用电检查路灯是否能正常工作。
1.6路灯吊装。
路灯吊装采用10T吊车进行吊装，吊装过程中要保护好周围设施及吊装灯具，严禁用钢丝绳吊装，应采用吊带吊装，乙方划伤路灯杆。
1.7路灯接线调试。
路灯吊装完毕后应有专业人员进行接线调试，按图纸要求达到路灯的工作状态。
电线先穿进管子，然后整体埋设，先放管子，再穿线也可以。

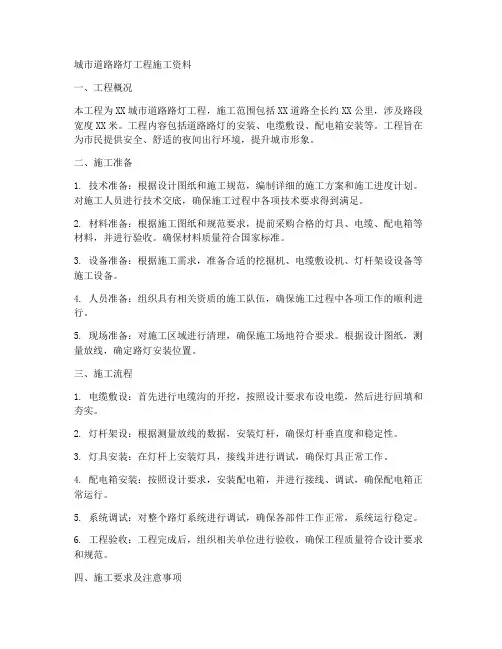

城市道路路灯工程施工资料
城市道路路灯工程施工资料一、工程概况本工程为XX城市道路路灯工程，施工范围包括XX道路全长约XX公里，涉及路段宽度XX米。
工程内容包括道路路灯的安装、电缆敷设、配电箱安装等。
工程旨在为市民提供安全、舒适的夜间出行环境，提升城市形象。
二、施工准备1. 技术准备：根据设计图纸和施工规范，编制详细的施工方案和施工进度计划。
对施工人员进行技术交底，确保施工过程中各项技术要求得到满足。
2. 材料准备：根据施工图纸和规范要求，提前采购合格的灯具、电缆、配电箱等材料，并进行验收。
确保材料质量符合国家标准。
3. 设备准备：根据施工需求，准备合适的挖掘机、电缆敷设机、灯杆架设设备等施工设备。
4. 人员准备：组织具有相关资质的施工队伍，确保施工过程中各项工作的顺利进行。
5. 现场准备：对施工区域进行清理，确保施工场地符合要求。
根据设计图纸，测量放线，确定路灯安装位置。
三、施工流程1. 电缆敷设：首先进行电缆沟的开挖，按照设计要求布设电缆，然后进行回填和夯实。
2. 灯杆架设：根据测量放线的数据，安装灯杆，确保灯杆垂直度和稳定性。
3. 灯具安装：在灯杆上安装灯具，接线并进行调试，确保灯具正常工作。
4. 配电箱安装：按照设计要求，安装配电箱，并进行接线、调试，确保配电箱正常运行。
5. 系统调试：对整个路灯系统进行调试，确保各部件工作正常，系统运行稳定。
6. 工程验收：工程完成后，组织相关单位进行验收，确保工程质量符合设计要求和规范。
四、施工要求及注意事项1. 施工过程中，严格遵循施工方案和施工进度计划，确保工程按时完成。
2. 加强施工现场安全管理，遵守安全生产规定，确保施工人员的人身安全。
3. 严格把控材料质量，禁止使用不合格的材料，确保工程质量。
4. 注重施工过程中的环境保护，妥善处理施工垃圾，减少对环境的影响。
5. 加强与各相关单位沟通协调，确保施工过程中的问题得到及时解决。
五、工程进度及质量保证1. 施工期间，定期向项目负责人汇报工程进度，及时调整施工计划。
路灯杆生产工序
路灯杆生产工序
下料-卷板-焊接-机加工-焊接–开门--打磨-镀锌-喷塑（顾客需要时）- 检验－交付。
（1）工序名称：下料，工艺要求
1、根据设计图纸或需方提供的图纸尺寸要求，编制下料工艺图。
2、根据编制的下料工艺图，设计数控切割机下料程序。
3、用数控火焰切割机在钢板上进行切割。
4、材料平整，表面打磨。
（2）工序名称：卷板
来料有：钢板，质量稳定。
操作，使用的设备：卷板机。
（3）工序名称：塑形组焊，工艺要求：
1、将剪切成规定尺寸的板材，放在专用工装夹具上组合，焊接。
2、检查焊缝质量
3、将焊缝进行抛光去毛刺。
4、焊接后将焊渣处理掉。
（4）工序名称：机加工，工艺要求：
1、将初步加工后的灯杆，放在专用工装夹具上折弯、钻孔、组合。
2、将焊缝进行抛光去毛刺。
3、加工结束后将废渣处理掉。
来料有：切割后的钢板，质量稳定。
使用的设备：钻床，冲床，折弯机、磨光机。
（5）工序名称：开门，工艺要求：
1、将加工成形的灯杆底部，切割出规定尺寸电器调节用可开合门。
2、将切割边界进行抛光去毛刺。
3、加工结束后将废渣处理掉。
按图纸及开门工艺要求，将门条、电器条和锁座焊接在灯杆底座上，外观自检。
离地50-60CM。
（6）工序名称：焊接
法兰底盘焊接。
板材厚度3mm，电压27.7V，电流137A，焊条直径2.0。
（67）工序名称：检验交付，工艺要求：
1、按图纸，结合本工程的实际情况，严格执行验收规范和操作规程。
2、出具出厂合格证。
路灯施工方案
路灯施工方案
一、工序及流程
定灯位→挖沟→埋管→浇注路灯基座→敷设电缆
二、施工方法
（1）、定灯位：依据施工图及现场状况，以设计灯位间距为基正确立路灯安装地点。
（2）、挖沟及埋管：原有路面预埋的穿线管所有用穿线
器进行试穿，依据施工图纸及现场的状况改换经确认被堵的穿
线管；部分混凝土路面需要用切割机、风镐及发电机配合施工，做到管道通畅无阻。
（3）、路灯基础浇注：按甲方供给路灯基础图纸预制金
属构件开挖相应尺寸的基坑；严格依据施工图纸的各项规定浇
筑砼基座，达成配套接线井的砌筑粉刷、洞口预留、成套井圈
安装的工作。
（4）、敷设电缆；应切合以下要求：①、电缆型号应切
合设计要求，摆列齐整，无机械损害，
标记牌齐备、正确、清楚；②、电缆的固定、间距、曲折半径应切合规定；③、电缆接头优秀，绝缘
应切合规定；④、电缆沟应切合要求，沟内无杂
物；
三、设施安装（路灯控制箱安装）
资料出席后经开箱查验，经业主赞同后方可进行安装
使用；动触头与静触头的中心线应一致，触头应接触密切；
二次回路协助开关的切换接点应动作正确，接触靠谱；箱内
照明应齐备。
配电柜（箱、盘）的漆层（镀层）应完好无损害。
固定电
器的支架应刷漆。
机械闭锁、电器闭锁动作应正确、靠谱。
四、管道内电缆的敷设
（1）、管道内部应无积水，且无杂物拥塞。
穿电缆时，
不得损害护层，可采纳无腐化性的润滑剂（粉）。
（2）、电缆排管在敷设电缆前，应进行疏导，消除杂物。
（3）、穿入管中电缆的数目应切合设计要求，沟通单芯电缆不得独自穿入钢管内。
路灯施工工艺流程
路灯施工工艺流程路灯施工流程本文介绍了路灯施工的工艺流程和主要施工方法。
一、工序流程路灯施工采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气设备安装→实验、调试→自检→竣工验收。
二、施工方法1、定灯位按照施工图及现场情况，以灯位间距为基准确定路灯安装位置。
2、挖沟及埋管以距路基石50cm为中心，开挖宽30cm深50cm电缆管预埋沟，按照施工图纸预埋相应的电缆管。
3、浇注路灯基础按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ）的有关规定。
4、敷设电缆电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；电缆的固定、间距、弯曲半径应符合规定；电缆接头良好，绝缘应符合规定；电缆沟应符合要求，沟内无杂物；保护管的连接、防腐应符合规定。
5、路灯安装规定同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。
基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。
浇制钢筋混凝土基础前必须排除坑内积水。
灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合规定。
在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ）的有关规定。
路灯安装施工方法(六篇)
路灯安装施工方法（六篇）本文章给大家提供了六篇路灯安装施工方法进行参考，大家可根据自身项目情况选取。
第一篇照明路灯的施工步骤如下：一、管沟开挖1、开挖沟槽根据设计确定沟道各段的高程及开挖深度，沟道位置定位放线后，石灰撒白线，电缆管沟采用人工配合机械进行开挖。
具体施工规范及要求：较好的土，可直接夯实即可；含水量大、松软呈橡皮状的土，必须更换和加固，如腐士不能作为基土，应进行更换；土壤过干或过湿应适当加水或晒干，以达到夯实最佳含水量为宜；土方开挖后，必须全线沿沟设置安全警示灯，以防摔伤等事故。
2、路灯基座施工采用人工开挖，双臂路灯深度为绿化带顶面高度以下1.6米，宽度为0.7米；中杆灯深度为绿化带顶面高度以下2.1米，宽度为1.2米；采用路灯厂家定做的专用钢筋笼和底盘基座，人工调平固定后采用混凝土浇注。
3、回拖管道施工回拖管道根据设计要求采用专业施工队伍进行施工，根据现场实际情况进行调整。
应现场回拖管施工只是为了解决过路电缆施工，我单位会根据现场进度情况增减施工设备，现场施工严格按照施工规范进行施工。
二、电缆敷设电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（94D101）的要求施工电缆施工内容为：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。
电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。
穿电缆在用穿管器的敷设中，注意不能拉紧，敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。
电缆的中间接头按标准的接头做法施工，做到接头牢固可靠，并尽量减少中间接头。
三、控制箱的安装控制箱安装施工时严格按照《电气装置安装工程高压电器施工及验收规范》（GBJ147）、《电气装置安装工程母线装置施工及验收规范》（GBJ149）、《电气装置安装工程盘柜及一次回路结线施工及验收规范》（GBJ50171）的规定进行。
工艺流程：设备开箱检查→设备搬运→柜体稳装→柜内二次线配线→试验调整→验收送电运行。
路灯施工方法(完整已排版)
室外路灯施工方法1、灯杆基础的制作1）灯杆基础的制作按照设计院设计施工图灯具灯杆基础图进行。
路灯基础施工时，如遇给水、煤气、电信、电力等支管时，基础位置可进行适当调整，以避开上述各支管。
2）基坑开挖前，应对基坑开挖位置测量放线。
灯杆基坑定位应满足下列要求：灯杆顺线路方向位移不超过20mm，横线路方向位移均不超过10mm。
3）在深坑内操作时，抛土石要注意防止土石回落和塌方，必要时加设撑木或档板。
灯杆基坑深度的允许偏差为+50mm、-30mm。
4）路灯的基础配筋按上述设计图纸的要求进行。
为保证地脚螺栓的安装不发生偏差，可采用制作上下基础样板固定位置，钢筋焊接长度为10倍直径。
5）基础主筋下端焊接引出1.5m长的40×4接地角钢。
6）灯杆基础混凝土采用商品混凝土。
混凝土须连续浇灌，浇灌后采用振动器捣实。
待混凝土凝聚力足够后，采用表面放水测量水平并予以修正。
混凝土浇灌完成后，浇水养护三天以上。
7）基础表面距地面低约150mm，地脚螺丝端头距地面低约70mm，弯头出口距基础表面50mm，且置于基础表面中心位置。
8）施工中做好各项记录，留好砼试块，以便对混凝土进行必要的常规试验，从而对施工质量作出鉴定。
9）基础浇注后四周应进行回填，回填土应采用打夯机人工分层夯填密实，分层厚度不大于300mm。
回填时每层压实层进行密度取样，经检验合格再进行上层回填。
回填所用的土应符合规范要求，且不含杂质、污物和硬质的废料等。
2、灯具的组装1）检查灯具有无缺陷，配件是否齐全。
引向每个灯具的导线的截面应不小于2.5mm2。
2）灯具的接线要求：相位正确，相线应接在中心触点的端子上，零线应接在外壳螺纹的端子上。
绝缘材料应符合要求，绝缘外壳不得有破损和漏电。
灯泡应离开灯罩一定的距离。
3）高压钠灯配套的附件有镇流器、触发器、电容器，灯具附件的安装位置应在检查和维修时比较方便。
灯具固定应牢固可靠。
4）灯杆的组装：先在地面上将灯具组装完毕，组装时将配线穿好。
路灯工程资料样本
路灯工程资料样本一、项目概况路灯工程是指在城市道路、公园、广场等公共场所安装路灯，提供照明服务，提高夜间交通安全和城市景观效果的工程项目。
本项目位于市区，包括道路路灯、景观路灯等，并配备了智能控制系统。
项目总面积为XXX平方公里，总投资约XXX万元。
二、工程范围1.道路路灯：根据城市规划设计要求，在主干道、次干道和个别支路上安装路灯。
道路灯杆高度为X米，安装距离为X米。
2.景观路灯：在公园、广场等场所设置景观路灯，采用多种设计样式，以提升场所的美观性和夜间照明效果。
3.智能控制系统：安装在所有路灯上的智能控制器，可根据天气、光线等条件智能调整灯具的亮度和工作时间，实现能耗的最优化。
三、工程进度计划1.准备阶段：规划道路路灯和景观路灯的布置方案，选择合适的灯具和杆塔材料，编制工程设计图纸等。
2.施工阶段：进行道路改造和灯具安装，完成电缆敷设、灯具固定、接线等工作。
3.调试阶段：安装智能控制系统，进行系统测试和调试，确保路灯的正常运行。
4.完工阶段：对路灯工程进行验收，处理存在的问题并进行维修保养，最终交付使用。
四、工程预算1.道路路灯：根据道路长度和需要的路灯数量，计算灯具、杆塔、电缆等成本。
2.景观路灯：根据景观设计要求和需要的路灯数量，计算灯具、杆塔、电缆等成本。
3.智能控制系统：根据路灯数量和需要的智能控制器数量，计算系统设备、软件等成本。
4.其他费用：包括设计费、施工费、安全防护费、材料运输费等。
五、风险与应对措施1.施工风险：包括工期延误、材料损耗、质量问题等。
应加强与承包商的合作，加强施工管理，严格按照设计和施工规范进行施工。
2.资金风险：可能出现资金不足的情况。
应与相关部门和银行进行沟通，确保项目资金的及时到位。
3.环境风险：施工过程可能对周边环境造成污染。
应按照环保要求采取相应的措施，进行环境监测和治理。
4.施工安全风险：施工过程中可能存在高空作业、电气安全等风险。
应建立完善的安全管理制度，加强安全教育和培训，确保施工人员的安全。
