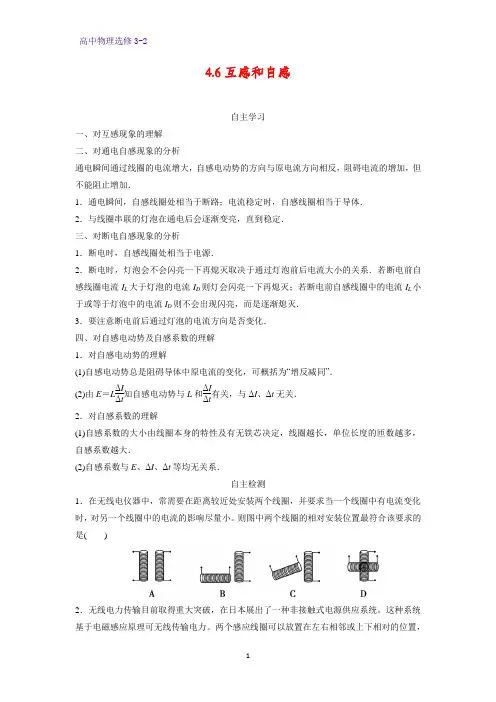

高中物理选修3-2学案4:4.6互感和自感

高中物理选修3-2学案4:4.6互感和自感

4.6互感和自感自主学习一、对互感现象的理解二、对通电自感现象的分析通电瞬间通过线圈的电流增大,自感电动势的方向与原电流方向相反,阻碍电流的增加,但不能阻止增加.1.通电瞬间,自感线圈处相当于断路;电流稳定时,自感线圈相当于导体.2.与线圈串联的灯泡在通电后会逐渐变亮,直到稳定.三、对断电自感现象的分析1.断电时,自感线圈处相当于电源.2.断电时,灯泡会不会闪亮一下再熄灭取决于通过灯泡前后电流大小的关系.若断电前自感线圈电流I L 大于灯泡的电流I D 则灯会闪亮一下再熄灭;若断电前自感线圈中的电流I L 小于或等于灯泡中的电流I D 则不会出现闪亮,而是逐渐熄灭.3.要注意断电前后通过灯泡的电流方向是否变化.四、对自感电动势及自感系数的理解1.对自感电动势的理解(1)自感电动势总是阻碍导体中原电流的变化,可概括为“增反减同”.(2)由E =L ΔI Δt 知自感电动势与L 和ΔI Δt有关,与ΔI 、Δt 无关. 2.对自感系数的理解(1)自感系数的大小由线圈本身的特性及有无铁芯决定,线圈越长,单位长度的匝数越多,自感系数越大.(2)自感系数与E 、ΔI 、Δt 等均无关系.自主检测1.在无线电仪器中,常需要在距离较近处安装两个线圈,并要求当一个线圈中有电流变化 时,对另一个线圈中的电流的影响尽量小。

则图中两个线圈的相对安装位置最符合该要求的 是( )2.无线电力传输目前取得重大突破,在日本展出了一种非接触式电源供应系统。

这种系统 基于电磁感应原理可无线传输电力。

两个感应线圈可以放置在左右相邻或上下相对的位置,原理示意图如图所示。

下列说法正确的是()A.若A线圈中输入电流,B线圈中就会产生感应电动势B.只有A线圈中输入变化的电流,B线圈中才会产生感应电动势C.A线圈中电流越大,B线圈中感应电动势越大D.A线圈中电流变化越快,B线圈中感应电动势越大3.关于自感系数,下列说法正确的是()A.其他条件相同,线圈越长自感系数越大B.其他条件相同,线圈匝数越多自感系数越大C.其他条件相同,线圈越细自感系数越大D.其他条件相同,有铁芯的比没有铁芯的自感系数小4.下列哪些单位关系是正确的是()A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒5.图中电感线圈L的直流电阻为R L,小灯泡的电阻为R,小量程电流表G1、G2的内阻不计。

教学设计7:4.6 互感和自感

教学设计7:4.6  互感和自感

4.6 互感和自感一、教材分析自感和互感现象是在学生学习了电磁感应现象、楞次定律和法拉第电磁感应定律后编排的,是电磁感应的一个特例,显然,对自感现象的研究,既是对电磁感应知识的巩固、应用、深化与提高,又为以后学习交流电、电磁波等知识奠定了基础。

此外,自感和互感现象的知识与人们日常生活、生产技术有着密切的关系,因此,学习该部分知识有着重要的现实意义。

但在自感和互感教学中,由于自感和互感的教学要求不高(有关其应用,在变压器中会有讨论),只要求知道自感和互感现象的产生,以及自感和互感现在在电工技术和电子技术中有广泛的应用。

因此该部分知识只做简单的说明,是学生对此有点兴趣,了解并能解释一些简单的现象就可以了。

二、教学目标分析结合新课标的要求和教材的内容,本节课主要是通过现象引导学生建立概念,并能够对现象进行分析、解释,因此,本节课的教学目标制定如下:1.知识与技能1)知道互感与自感现象都是常见的电磁感应现象。

2)知道自感电动势的大小由什么因素决定,并理解自感电动势的作用,能解释相关现象。

3)知道自感系数的单位、决定因素。

4)能够通过电磁感应知识分析通电、断电自感现象的原因及磁场的能量转化问题2.过程与方法1)通过对两个自感实验的观察和讨论,培养学生的观察、分析和推理能力。

2)通过小组合作学习之后,请学生展示同组弄清的问题,在学生讲解的过程中教师点评、纠错。

达到生生互动、师生互动的目的。

3.情感态度与价值观通过学生的合作、展示。

增强学生的逻辑推理能力、语言表达能力。

提到学生学习物理的兴趣,增加学习信心。

三、教学重点和难点教学重点:1.引导学生运用所学知识分析自感电动势产生的原因特点2.自感电动势的作用教学难点:自感现象产生的原因分析四、教学方法以学生自主学习、讨论为基础、解决问题为主线、学生展示为中心、师生互动为目的的新课改模式。

五、教学用具自感演示仪一套,导线若干;六、教学过程(一)导入新课我们昨天自主学习了自感和互感。

高中物理互感与自感的教案设计

高中物理互感与自感的教案设计

高中物理互感与自感的教案设计一、教学目标:1. 让学生了解互感和自感的概念,理解它们产生的原因和条件。

2. 让学生掌握互感和自感的大小计算公式,能够运用这些公式解决实际问题。

3. 培养学生的实验操作能力,通过实验观察互感和自感现象,提高学生的物理思维能力。

二、教学内容:1. 互感:(1)互感的概念:当一个线圈中的电流变化时,会在另一个线圈中产生感应电动势。

(2)互感的大小计算:根据法拉第电磁感应定律,互感的大小与两个线圈的匝数、距离以及电流变化率有关。

2. 自感:(1)自感的概念:当一个线圈中的电流变化时,会在该线圈自身产生感应电动势。

(2)自感的大小计算:根据法拉第电磁感应定律,自感的大小与线圈的匝数、形状以及电流变化率有关。

三、教学重点与难点:1. 重点:互感和自感的概念、大小计算公式。

2. 难点:互感和自感现象的产生原因和条件。

四、教学方法:1. 采用问题驱动法,引导学生思考互感和自感现象的产生原因和条件。

2. 利用实验演示,让学生直观地观察互感和自感现象。

3. 通过例题讲解,让学生掌握互感和自感的大小计算方法。

五、教学过程:1. 引入新课:通过讲解电磁感应现象,引导学生思考互感和自感的概念。

2. 讲解互感:讲解互感的概念、产生原因和条件,给出互感的大小计算公式。

3. 实验演示:进行互感实验,让学生观察互感现象,加深对互感的理解。

4. 讲解自感:讲解自感的概念、产生原因和条件,给出自感的大小计算公式。

5. 实验演示:进行自感实验,让学生观察自感现象,加深对自感的理解。

6. 例题讲解:运用互感和自感的大小计算公式,解决实际问题。

7. 课堂练习:布置练习题,让学生巩固互感和自感的相关知识。

8. 总结:对本节课的内容进行总结,强调互感和自感的重要性和应用。

9. 作业布置:布置课后作业,巩固所学知识。

10. 课后反思:教师对本节课的教学进行反思,为下一节课的教学做好准备。

六、教学评价:1. 通过课堂讲解、实验观察和课后练习,评价学生对互感和自感概念的理解程度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2020年高中物理精品教案:4-6互感和自
感精品版
第六节互感和自感
一、教学目标
知识与技能
1.了解互感现象的电磁感应特点。

2.指导学生运用观察、实验、分析、综合的方法,认识自感现象及其特点。

3.明确自感系数的意义及决定条件。

过程与方法
1.能用电磁感应原理,解释生产和生活中的某些自感现象。

2.提高学生分析问题的能力和运用物理知识解决实际问题的能力。

情感、态度、价值观
培养、提高学生尊重科学,利用实验探索研究自然的科学素养
二、重点、难点分析
1.重点:自感现象产生的原因及特点。

2.难点:运用自感知识解决实际问题。

三、教具
变压器原理说明器(用400匝线圈)、3.8V0.3A灯泡两只、滑动变阻器、电源(3V)、导线、开关
四、教学过程
一、复习旧课,引入新课
师:前面我们学习了电磁感应现象,了解了几种不同形式的电磁感应现象。

如磁铁向线圈中插入或拔出时、闭合电路的一部分导体在磁场中做切割磁
感线的运动时等,都会引起感应电动势,发生电磁感应现象。

你们认为引起电磁感应现象最重要的条件是什么?
生:穿过电路的磁通量发生变化。

师:不论用什么方式,也不管是什么原因,只要穿过电路的磁通量发生了变化,都能引起电磁感应现象。

如果电路是闭合的,电路中就会有感应电流。

二、新课教学
(一)互感现象
两个线圈之间并没有导线相连,但当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势。

这种现象叫做互感,这种感应电动势叫做互感电动势。

利用互感现象可以把能量由一个线圈传递到另一个线圈。

变压器就是利用互感现象制成的。

在电力工程中和电子电路中,互感现象有时会影响电路的正常工作,这时要设法减小电路间的互感现象
(二)、自感现象
1、演示实验,提出问题
【演示实验1】断电自感现象。

实验电路如图所示。

接通电路,灯泡正常发光后,迅速断开开关,可以看到灯泡闪亮一下再逐渐熄灭。

问1:灯泡闪亮一下,说明了什么问题?
(引导学生分析得出:灯泡的亮度由其实际功率决定。

灯泡闪亮一下,表明在开关断开这一瞬间,灯泡两端的电压比原来大。

)
问2:在开关断开这一瞬间,增大的电压从哪里来的。

(学生一时回答不了。

再用实验启发。

)
【演示实验2】将与灯泡并联的线圈取掉。

再演示上述实验,这时灯泡不再闪亮。

引导学生分析得出:在开关断开这一瞬间,增大的电压是线圈产生的。

问3:线圈本身并不是电源,它又是如何提供高电压的呢?
2、分析现象,建立概念
⑴讨论:组织学生讨论。

出示实验电路图,引导学生运用已学过的电磁感应的知识
来分析实验现象。

①引导学生将这里的线圈与P、6图4—2。

2所示实验中的线圈加以对比。

在图4—2。

2所示实验中,线圈本身也不是电源,但在磁铁插入或拔出线圈的过程中,由于线圈中的磁通量发生了变化,故线圈中产生了感应电动势,从而使电路中产生了感应电流。

②问:这个实验中,线圈也发生了电磁感应。

那么是什么原因引起线圈发生电磁感应呢?
③引导学生进一步分析:
问1:开关接通时,线圈中有没有电流?
(有电流。

)
问2:有电流通过线圈时,线圈会不会产生磁场?根据是什么?
(线圈会产生磁场。

根据电流的磁效应。

)
问3:既然线圈产生了磁场,那么就有磁感线穿过线圈,线穿过线圈的磁胎量就不等于0。

开关断开后,线圈中还有磁通量吗?
(没有磁通量了。

)
问4:所以,在开关断开这一过程中,穿过线圈的磁通量变了吗?如何变化?
(变了。

从有到无。

)
问5:穿过线圈的磁通量发生了变化,会发生什么现象?
(会发生电磁感应现象,线圈会产生感应电动势。

)
⑵讨论小结:开关接通后,线圈中存在稳定的电流,线圈内部铁芯存在很强的磁场,穿过线圈的磁通量很大;在开关断开瞬间,线圈中的电流迅速减小到0,穿过线圈的磁通量也迅速减小到0,使线圈产生感应电动势,这时线圈就相当于一个电源。

由于开关断开很快,故穿过线圈的磁通量变化很快,就产生了较大的感应电动势,使灯泡两端的电压增大了。

⑶建立概念:上述现象属于一种特殊的电磁感应现象,发生电磁感应的原因是由于通过导体本身的电流发生变化而引起磁通量变化。

这种电磁感应现象称为自感。

自感现象:由于导体本身的电流发生变化而产生的电磁感应现象。

自感电动势:在自感现象中产生的感应电动势。

3、演示实验,强化概念
【演示实验3】演示通电自感现象。

实验电路如图。

开关接通时,可以看到,灯泡2立即正常发光,而灯泡1是逐渐亮起来的。

问:为什么会出现这种现象呢?
(开关接通时,线圈中的电流从无到有,使得穿过线圈的磁通量从无到有,线圈中产生了自感电动势,使灯1逐渐亮起来。

)
问:为什么自感电动势不是使灯泡1突然变得很亮,而是使它慢慢变亮呢?
4、综合因素,讲解规律
教师说明:在自感现象中,自感电动势的产生是由于导体本身的电流发生了变化而引起的,而自感电动势却总是阻碍导体中原来电流的变化的。

特点:自感电动势总是阻碍导体中原来电流的变化的。

具体而言:①如果导体中原来的电流是增大的,自感电动势就要阻碍原来电流的增大。

I原↑,则ε自(I自)与I原相反
(引导学生阅读教材P97第2段对通电自感的解释。

)
②如果导体中原来的电流是减小的,自感电动势就要阻碍原来电流的减小。

I原↓,则ε自(I自)与I原相同
5、分析实验,深化理解
①实验1称为断电自感现象,实验2称为通电自感现象。

那么,在实验1中电路接通的瞬间,线圈是否发生自感?在实验2中,把开关断开时,线圈是否发生自感现象呢?
(都发生自感。

只不过是我们观察不到。

)
②实验2中,如果以很快的频率反复打开、闭合开关,会出现什么现象呢?
(灯1 不亮,灯2闪亮。

)
③实验1中开关断开了,电源已不再给灯泡提供电能了,灯还闪亮一下。

这些能量是哪里来的呢?是凭空产生了能量吗?
(线圈提供的。

线圈中有电流时,线圈产生磁场,磁场也具有能量。

当开关断开后,磁场能通过电磁感应转化为电能,由线圈提供给灯泡。

这说明电磁感应中也遵循能量守恒。

)
(二)、自感系数
问:感应电动势的大小跟什么因素有关?
(感应电动势的大小跟磁通量的变化快慢有关。

)
自感电动势的大小跟其它感应电动势的大小一样,跟穿过线圈的磁通量的变化快慢有关。

而在自感现象中,穿过线圈的磁通量是由电流引起的,故自感电动势的大小跟导体中电流变化的快慢有关。

(引导学生阅读教材P27第2、3段。

)
理论分析表明:
ε=L△I/△t。

L称为线圈的自感系数,简称自感或电感。

L的大小跟线圈的形状、长短、匝数、有无铁芯有关。

单位:亨利(H)
1H=103mH=106μH
(三)、自感现象的应用
(日光灯、延时计电器)
三、课堂练习
例1、关于自感现象,正确的说法是:
A、感应电流一定和原电流方向相反;
B、线圈中产生的自感电动势较大的其自感系数一定较大;
C、对于同一线圈,当电流变化越大时,线圈中产生的自感电动势也越大;
D、自感电动总是阻碍原来电流变化的。

解:D。

例2、如图所示,两个电阻的阻值都是R,多匝线圈的电阻和电源内阻均可忽略不计。

电键S原来断开,此时电路中的电流为I0=ε/2R。

现将S闭合,于是线圈产生自感电动势,此自感电动势的作用是:
A、使电路的电流减小,最后由I
将小到0;
B、有阻碍电流增大的作用,最后电流小于I

C、有阻碍电流增大的作用,因而电流总保持不变;
D、有阻碍电流增大的作用,但电流还是增大,最后等于I。

解:D。

说明:要深刻理解“阻碍”的意思。

阻碍并不等于“阻止”。

当原电流增大时,自感电动势要阻碍电流的增大,但电流最后还是要增大的,只不过增大得慢些(如通电自感实验中所见);当原电流减小时,自感电动势要阻碍电流的减小,但电流最后还是要减小的,只不过减小得慢些(如断电自感实验中所见)。

自感电动势的作用只不过是起一个“延时”作用。

例3、如图所示的电路中,L是一带铁芯的线圈,R为电阻。

两条支路的直流电阻相等。

那么在接通和断开电键的瞬间,两电流表的读数I1、I2的大小关系是:
A、接通时I
1<I
2
,断开时I
1
>I
2
; B、接通时I
1
<I
2
,断开时I
1
=I
2

C、接通时I
1>I
2
,断开时I
1
<I
2
; D、接通时I
1
=I
2
,断开时I
1
<I
2。

解:B。

四、课堂小结
五、作业布置:
作业纸
教后记:学生能从现象和楞次定律来理解自感和互感,上课例题的正确率也很高,但在电流大小和方向的变化上还需加强。
