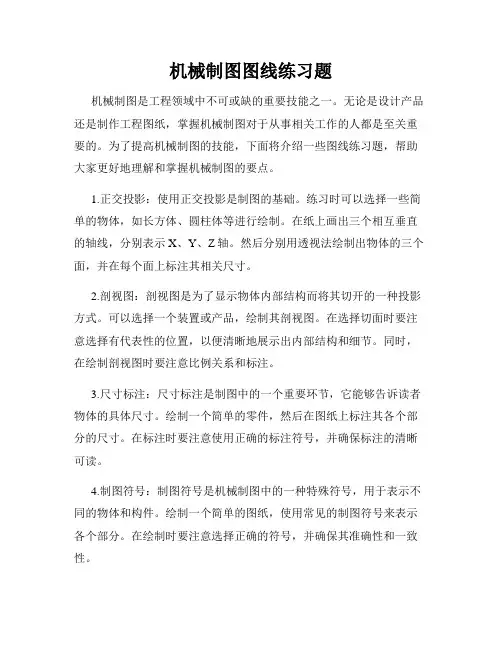

机械制图图线练习题
机械制图图线练习题机械制图是工程领域中不可或缺的重要技能之一。
无论是设计产品还是制作工程图纸，掌握机械制图对于从事相关工作的人都是至关重要的。
为了提高机械制图的技能，下面将介绍一些图线练习题，帮助大家更好地理解和掌握机械制图的要点。
1.正交投影：使用正交投影是制图的基础。
练习时可以选择一些简单的物体，如长方体、圆柱体等进行绘制。
在纸上画出三个相互垂直的轴线，分别表示X、Y、Z轴。
然后分别用透视法绘制出物体的三个面，并在每个面上标注其相关尺寸。
2.剖视图：剖视图是为了显示物体内部结构而将其切开的一种投影方式。
可以选择一个装置或产品，绘制其剖视图。
在选择切面时要注意选择有代表性的位置，以便清晰地展示出内部结构和细节。
同时，在绘制剖视图时要注意比例关系和标注。
3.尺寸标注：尺寸标注是制图中的一个重要环节，它能够告诉读者物体的具体尺寸。
绘制一个简单的零件，然后在图纸上标注其各个部分的尺寸。
在标注时要注意使用正确的标注符号，并确保标注的清晰可读。
4.制图符号：制图符号是机械制图中的一种特殊符号，用于表示不同的物体和构件。
绘制一个简单的图纸，使用常见的制图符号来表示各个部分。
在绘制时要注意选择正确的符号，并确保其准确性和一致性。
5.绘制三视图：三视图是一个物体的正视图、俯视图和侧视图的组合。
通过绘制三视图，可以全面了解该物体的外形和尺寸。
选择一个自己感兴趣的物体，尽可能准确地绘制出它的三视图。
在绘制时要注意比例关系和标注。
6.装配图：装配图是将多个零件组装在一起，以展示整个装置或产品的结构和功能。
选择一个简单的装置或产品，绘制其装配图。
在绘制时要注意辨别各个零件，并确保其相对位置和连接方式的准确性。
通过以上的练习题，我们可以逐步提高机械制图的技能和水平。
在实践中，我们可以选择更多复杂的图线练习题，挑战自己的能力，并不断提升自己的制图技巧。
同时，我们也可以参考一些优秀的机械图纸，学习其中的绘图技巧和规范要求。
《机械制图》练习题(附答案)
《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。
A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。
A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。
A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。
A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。
A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。
A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。
A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。
A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。
A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。
机械制图练习与答案
练习1一、填空题1、螺纹的五要素为、、、螺距及旋向。
导程S和螺距P的关系是________。
2、尺寸数字前冠以“φ”表示尺寸，“R”表示尺寸，“Sφ”表示尺寸。
3、两点X、Z坐标值相同，则这两点对投影面为重影点。
已知A点距H、V、W 面的距离分别为20、10、40；B 点与A 点对V面重影，A点在B点前方10，因此可知B的坐标为。
4、剖视图的种类有，，。
5、投影法分为投影法和平行投影法，平行投影法又分投影法和投影法。
6、配合可分为，和，并形成和两种制度。
7、点划线、虚线和其他图线相交时，都应在______处相交，不应在_____处相交。
8、直线平行投影面，投影，垂直于投影面，投影，平面投影面，投影反映实形，投影面，投影积聚为直线。
9、点的V面投影反映该点的坐标和坐标。
10、画铅垂线时是利用绘图工具中的__________和__________配合使用的。
二简答1、下面机件采用什么剖视方法合适？2、断面图与剖视图的区别是什么？3、主视图的选择原则？，下面哪个方向做为主视图的方向最合适？为什么？三、画图1、画出右边机件的斜视图。
2、画出下列机件的重合断面图。
3、画出下图的移出断面图。
5分4、在下图中标注尺寸（自已量，尺寸取整数）四、补画左视图五、补画漏线六、读图题（10分）：读零件图题回答下列问题：常见四类零件是什么？图中零件在四类典型零件中属于哪一类零件？该零件材料是什么？支承板和圆筒是什么连接关系？左端面的表面粗糙度为多少？练习1答案一、填空题1、牙型、螺纹直径、线数、P=S×线数。
2、直径、半径、球径。
3、V、（40，20，20）。
4、全剖、半剖、局部剖。
5、中心、正、斜。
6、间隙配合、过渡配合、过盈配合、基孔制、基轴制。
7、实线、空隙或点处。
8、实形、积聚性、平行、垂直。
9、X、Z。
10、丁字尺、三角板。
二、简答1、旋转剖；全剖；旋转剖2、断面图与剖视图的区别是：断面图只画机件被剖切后的断面形状，而剖视图除了画出断面形状外，还要画出剖切平面后面的所有可见轮廓。
solidworks画图练习题
solidworks画图练习题SolidWorks绘图练习题SolidWorks是一款功能强大的三维计算机辅助设计(CAD)软件，广泛应用于机械设计、工程图纸制作等领域。
通过实践练习，可以帮助我们熟悉SolidWorks软件的使用方法，提高我们的设计能力。
本文将介绍几个SolidWorks画图练习题，以帮助读者快速上手使用该软件。
1. 绘制一个简单的零件模型首先我们从一个简单的零件模型开始。
假设我们需要绘制一个螺栓模型，具体步骤如下：步骤一：打开SolidWorks软件，选择“新零件”创建一个新的零件文件。
步骤二：选择“绘制”工具栏中的“草图”按钮，在零件文件中创建一个草图。
步骤三：使用“线条”工具在草图上绘制螺栓的剖面。
步骤四：选择“旋转剖面”工具，在草图上绘制螺栓的旋转轴。
步骤五：选择“拉伸”工具，将剖面沿旋转轴拉伸出一个螺栓模型。
完成上述步骤后，我们就成功绘制了一个简单的螺栓模型。
2. 绘制一个装配体模型除了绘制零件模型外，SolidWorks还可以绘制装配体模型，即多个零件的组合模型。
下面我们来绘制一个小车的装配体模型：步骤一：新建一个零件文件，绘制小车的车轮。
步骤二：新建一个零件文件，绘制小车的车身。
步骤三：新建一个零件文件，绘制小车的底盘。
步骤四：选择“装配”功能，在装配文件中添加车轮、车身和底盘的组合。
步骤五：通过移动和旋转零件，调整它们之间的相对位置和姿态，形成一个小车的装配体。
通过上述步骤，我们可以绘制出一个小车的装配体模型。
在装配体模型中，我们可以灵活地调整和组合各个零件，实现复杂结构的设计。
3. 绘制一个工程图纸在机械设计领域中，绘制工程图纸是非常重要的一项工作。
SolidWorks提供了丰富的功能和工具，可以帮助我们绘制出高质量的工程图纸。
下面我们以零件图纸为例，介绍一下制作工程图纸的基本步骤：步骤一：打开SolidWorks软件，选择“新零件”创建一个新的零件文件。
步骤二：绘制零件的草图，并使用“拉伸”工具将其拉伸成一个实体零件。
机械制图练习
机械制图练习⼀、判断正误1、表达⼀个⽴体必须画三视图。
(Χ)2、主、俯，左视图间的关系是：长对正、⾼平齐、宽相等。
(√)3、⽴体的—个投影只能表⽰两个⽅向的尺⼨⼤⼩，但不能确定⽴体的形状。
(√)4、⼀般选择最能反映⽴体形状特征的⽅向作为主视图的投射⽅向。
(√)5、组合体应有三个⽅向的尺⼨基准。
(Χ)6、组合体必须标注总体尺⼨。
(Χ)7、绘制草图时，不要求遵照国标规定的图物⽐例。
(Χ)8、要确切地表达⽴体形状，⼀般应画出反应端⾯和侧⾯形状的视图。
(√)9、不允许在虚线上标准。
(Χ)⼆、填充题．1、组合体读图常⽤形体分析法和线⾯分析法。
2、组合体的尺⼨分为、定形尺⼨、定位尺⼨和总体尺⼨。
3、⼀个封闭线框可能表⽰平⾯、曲⾯或孔。
4、标注组合体尺⼨的要求是：完整、正确、清晰。
5、⽴体构型的基本⽅法有堆积、切割两种。
6、选择组合体主视图的原则是⾃然稳定、反映特征、可见性好。
7、组合体两个相切的表⾯，相切处线的投影。
(画，不画)；两个对齐的表⾯，其分界线(画，不画)。
三、是⾮题(对者画√，错者画Χ)。
1、斜视图⼀般不标注。
(Χ)2、剖切⾯和剖视图的名称⽤相同字母表⽰。
(√)3、物体取剖视后，若物体不可见部分的结构已清楚表达，该部分在图形上的虚线可以不画。
(√)4、合断⾯的轮廓线⽤粗实线绘制。
(Χ)5、在局部剖视图中，视图与剖视图的分界线是⼀般是波浪线。
(√)6、重合断⾯的轮廓线⽤粗实线绘制。
(Χ)四、填空题：1、基本视图在同⼀张图纸内，如按规定位置配置，不需(要，不需)标注视图名称。
2、采⽤旋转剖画剖视图时，当剖切后产⽣不)完整要素时，应将此部分以不剖(剖，不剖)绘制。
3、绘制断⾯图时，当剖切平⾯通过回转⾯形成的孔或凹坑的轴线时，按剖视绘制。
4、当剖切平⾯通过物体的肋或薄壁等结构的厚度对称平⾯(纵向剖切)时，这些结构不画(画，不画)剖⾯符号。
五、识别螺纹标记螺纹标记螺纹种类公称直径螺距导程线数旋向中径公差带代号顶径公差带代号旋合长度代号内外螺纹M10—6H 普通10 15 15 1 右6H 6H N 内M10X1 LH — 5H—5普通10 1 1 1 左5H 5H S 内M20—6g普通20 25 25 1 右6g 6g N 外M16XI.5—6g 7g—L普通16 1.5 1.5 1右6g 7g N 1 外Tr32XI2(P6) L H— 8H—L梯形32 6 12 2 左8H L 内螺纹标记螺纹种类尺⼨代号公差等级内外螺纹旋向管⼦孔径螺纹⼤径螺纹⼩径G1管螺纹 1 唯⼀⼀种内右1英⼨33.249 30.291G1 ／8A—LH 管螺纹1/8 A 外左1/8 英⼨9.728 8.566五、填空题：1、内外螺纹只有当⽛型、直径、线数、螺距、旋向等五要素完全相同时，才能旋合在⼀起。
机械制图习题集_附带答案
54 - 4
返回
答案
对不起!暂无答案 对不起 暂无答案. 暂无答案
55-1
返回
答案
对不起!暂无答案 对不起 暂无答案. 暂无答案
56-2
返回
答案
B
A b a
57 - 1
返回
答案
57 - 2
返回
答案
a b
K
K
K
K
a
k
k
k
b
58 - 3
返回
答案
:
:
a b
58 - 4
返回
答案
返回
▲
▲
返回
44-1
返回
44-2
45-(1)
45-(3)
45-(2)
45-(4)
45-(5)
返回
、
、
。
。
46
返回
、 、 。
。
。
。
47
返回
A
A
43 – 1
返回
答案
43 – 2
返回
答案
返回
44 – 1
答案
44 – 2
返回
答案
返回
45 – (1)
答案
间隙
返回
45 – (2)
答案
45 – (3)
返回
52-2
返回
答案
第十一章 其他工程图
11-1 展开图
班级
学号
姓名
54
54-1
54-2
54-3
54-4
返回
11-2 焊接图
班级
学号
姓名
55
55-1
返回
机械制图习题集参考答案34页后
第34页基本视图、向视图、局部视图和斜视图1、在指定位置作仰视图。
2、在指定位置作出各个向视图。
3、把主视图画成局部视图，并在指定位置画出A向斜视图。
4、在指定位置作局部视图和斜视图。
第35页剖视图的概念与全剖视图1、分析图中的错误画法，在指定位置作正确的剖视图。
2、补全图中漏画的图线，在指定位置吧左视图画成全剖视图。
3、补全图中漏画的图线。
4、在指定位置把主视图画成全剖视图。
5、在指定位置把主视图画成全剖视图。
6、在指定位置把主视图画成全剖视图。
第36页全剖视图1、作A-A剖视图。
2、作A-A剖视图。
3、作C-C的剖视图。
4、作A-A、B-B剖视图。
第37页半剖视图1、把主视图画成半剖视图。
2、把主、俯视图画成半剖视图。
3、把主视图画成半剖视图。
4、把主、左视图画成半剖视图。
●第4小题解析：如果机件的某些内部结构在半剖视图中没有表达清楚，则在表达外部形状的半个视图中应用虚线画出。
本题的左视图即为该种情况。
第38页局部剖视图1、把主视图画成局部剖视图。
2、分析视图中的错误画法，作出正确的视图。
3、把主、俯视图画成局部剖视图。
4、把主、俯视图画成局部剖视图。
第39页用两个平行的或相交的剖切平面剖开物体后，把主视图画成全剖视图。
●解题要点：要标注剖切符号。
1、2、3、4、第40页剖视图综合练习1、在指定位置把主视图和左视图画成半剖视图和全剖视图。
2、在指定位置把主视图和左视图画成全剖视图和半剖视图。
3、用斜剖作A-A剖视图。
4、用展开画法的旋转剖作A-A剖视图。
第38页断面图1、在两个相交剖切平面迹线的延长线上，作移出端面。
2、作B-B、A-A断面。
3、画出指定的断面图（左面键槽深4mm，右面键槽深3.5mm）。
●本题解析：当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制。
第39页根据所给视图，在A3图纸上画出机件所需的剖视图，并标注尺寸。
1、2、第40页3、4、第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
