抗滑桩隐蔽工程验收
抗滑桩说明
抗滑桩设计说明1、概况根据工程地质报告，此处为顺层滑坡，故对此处做抗滑桩处理。
2、设计依据1、《设计合同》2、滑坡勘察报告3、有关规范《滑坡防治工程设计与施工技术规范》，DZ/T 0219-2006；《建筑地基基础设计规范》，GB50007-2002；《建筑边坡工程技术规范》，GB50330-2002；《建筑桩基技术规范》，JGJ94-94；《地质灾害防治工程设计规范》，DB50/5029-2004，重庆地标；《混凝土结构设计规范》，GB500010-2002；《室外排水技术规范》，GB50014-2006。
3、工程措施3.1 地表排水排水沟设计降雨重现期为50年，依照地形、地貌，并结合该治理工程措施，在滑坡区域坡顶设置截水明沟，坡顶截水沟总长约400m，取支挡位置至山脊范围内作为汇水断面（约4.5ha），径流系数，按照区县取0.5考虑。
为避免大量地表雨水等下渗对滑坡稳定性造成不利影响，对滑坡及影响区域地表裂隙（裂缝）采用M5砂浆进行封闭。
封闭前须先对裂隙（裂缝）处地表开挖不少于50mm深。
于滑坡稳定周界外约2m范围处设置M10浆砌块石截水沟一道。
截水沟断面为倒梯形状，下底宽500mm，上顶宽2100mm，过水断面高800mm。
截水沟出口可直接接公路边沟。
3.2 工程支护结合现场地形情况，拟对此滑坡采用“悬臂式抗滑桩+压顶梁+挡板”的综合方法进行支护。
抗滑桩：桩顶高程控制在982.10米附近。
共控制26根抗滑桩，抗滑桩截面尺寸1200×1800mm，桩芯距5000mm，抗滑桩桩长约8000mm，抗滑桩桩嵌入稳定中风化基岩面内不得少于3000mm。
抗滑桩混凝土强度等级为C30，桩芯砼保护层70mm，挡板及护壁砼保护层35mm。
抗滑桩主筋钢筋采用HRB400，架立筋、箍筋、挡板及护壁钢筋均采用HRB335。
抗滑桩采用人工跳两根桩（三序）施工，桩孔开挖时土层内进行护壁处理，抗滑桩护壁厚度为200mm，第一节护壁须高出地面200mm并制作锁口，每开挖单次深度不超过1.5m，开挖完成后及时浇注护壁，混凝土强度达到70%后方可继续向下开挖。
隐蔽工程验收程序0000
隐蔽工程质量验收程序隐蔽工程验收是指在房屋或构筑物施工过程中，对将被下一工序所封闭的分部、分项工程进行检查验收，为了进一步加强工程的质量管理,避免隐蔽工程可能造成的质量隐患,确保工程质量满足设计和规范要求,特制订隐蔽工程验收程序：一、验收人员:项目组专业分管人员、监理公司人员、施工单位施工员和质量检查员。
二、验收时间:隐蔽工程应提前一天报验。
三、验收内容:土建工程、安装工程的所有隐蔽工程。
四、验收程序和规定：1、隐蔽工程自检合格后以书面形式通知监理人员和项目专业分管人员并注明验收时间和内容。
2、隐蔽工程验收必须由项目专业分管人员、监理人员、施工单位施工员及施工班组等共同验收,有必要时要有下一程序施工班组参加。
3、基底、基槽、桩基础工程要有勘察单位、设计单位相关负责人员和相关检测单位负责人参加。
4、隐蔽工程验收合格后，由监理人员和项目专业分管人员签署隐蔽工程验收记录后，施工单位方可进行下一程序施工。
5、隐蔽工程验收不合格的，经整改后必须重新验收，合格后方可签署隐蔽工程验收记录，允许下一程序的施工,如未及时整改将对施工单位按“相关奖罚细则”予以警告或处罚。
6、砌体拉接钢筋工程由监理人员或项目专业分管人员的日常检查进行抽查验收。
五、隐蔽工程验收程序隐蔽工程在下一道工序开工前必须进行验收，按照《隐蔽工程验收控制程序》办理，具体包括：1、基坑、基槽验收：建筑物基础或管道基槽按设计标高开挖后，项目经理书面上报监理单位或项目专业分管人员组织验槽工作，项目专业分管人、监理工程师、施工单位、勘察、设计单位要求尽快现场确认土质是否满足承载力的要求,如需加深处理则可通过工程联系单方式经设计方签字确认进行处理。
基坑或基槽验收记录要经上述五方会签,验收后应尽快隐蔽，避免被雨水浸泡。
２、基础回填隐蔽验收:基础回填工作要按设计图要求的土质或材料分层夯填，而且按《施工与验收规范》的要求，取土检查其密实性，夯实系数要达到设计要求。
隐蔽工程验收管理规定
隐蔽工程验收管理规定
是指在建筑项目的隐蔽工程完成后，针对隐蔽工程进行验收的管理规定。
以下是一般性的隐蔽工程验收管理规定：
1. 验收主体：隐蔽工程验收由建设单位或其委托的检测机构进行。
2. 验收依据：依据国家建筑工程质量验收标准和相关技术规范进行验收。
3. 规范性要求：隐蔽工程验收要求按照相关的施工图纸、设计方案、施工合同和技术规范进行验收。
4. 验收范围：隐蔽工程验收包括结构、给排水、电气、暖通、防水、防腐等方面的隐蔽工程。
5. 验收时机：隐蔽工程完成后即可进行验收，但如有需要，建设单位可以要求在施工过程中随时进行部分隐蔽工程的验收。
6. 验收程序：隐蔽工程验收程序包括提出验收申请、验收组织和人员确定、验收准备、实地检查和记录、问题整改、验收评定和验收意见书的编制等步骤。
7. 验收标准：隐蔽工程验收标准应符合国家相关标准和技术规范，且验收结果应满足设计要求和工程质量验收的标准。
8. 验收结果：验收结果可以分为通过验收、待整改和不通过三种情况，验收意见书应详细记录隐蔽工程存在的问题和整改要求。
9. 验收后处理：对验收不通过的隐蔽工程，建设单位应与施工单位协商整改措施，待整改完成后重新申请验收。
以上是一般的隐蔽工程验收管理规定，具体的规定可能因地区、工程类型和管理要求的不同而有所差异。
建设单位和施工单位在进行隐蔽工程验收时应遵守相关的法律法规和技术规范，确保工程质量和安全。
2019市政规范抗滑桩分部分项检验批划分
项目
分部工程
子分部
钢管桩（房建）
沉入桩
地基与基础
抗滑桩（市政）
人工挖孔灌注桩
分项工程 成孔
钢管桩 钢管注浆
成孔
钢筋
检验批 钻孔桩钻进记录（旋转桩）
隐蔽工程检查验收记录 钢管桩检验批质量验收记录
隐蔽工程检查验收记录
预注浆、后注浆检验批质量验收记录
钢管注浆记录 隐蔽工程检查验收记录
锚索（市政）
锚索
预应力锚索
灌浆
锚杆（索）注浆施工记录 隐蔽工程检查验收记录
预应封锚
预应力灌浆与封锚检验批质量验收记录
隐蔽工程检查验收记录
备注：预应力灌浆与封锚检验批质量验收记录单张表格为房建，后期叫周老师重新补充一张市政的封锚表格
人工挖孔施工记录 隐蔽工程检查验收记录 钻（挖）孔灌注成孔质量记录
钢筋原材料 钢筋连接 钢筋笼制作与安装 钢筋隐蔽检查验收记录 混凝土原材料
人工挖孔混凝土灌注桩检验批质量验
桩身混凝土
收记录
隐蔽工程检查验收记录
混凝土浇筑记录
钢筋加工
钢筋
钢筋连接 钢筋安装
冠梁（市政）
冠梁
现浇混凝土冠梁
模板
钢筋隐蔽检查验收记录 模板安装
混凝土原材料
混凝土
混凝土施工
混凝土浇捣记录
钢筋加工
钢筋
钢筋连接 钢筋安装
ZK2+770-ZK2+795 挡土墙（市政）
挡土墙
现浇混凝土挡土墙
模板
钢筋隐蔽检查验收记录 模板安装
混凝土原材料
混凝土
混凝土施工
混凝土浇捣记录
锚索钻孔
锚孔施工成型检查记录 隐蔽工程检查验收记录
隐蔽工程验收知识点
隐蔽工程验收知识点隐蔽工程验收是施工过程中必不可少的一步，但因其隐蔽在内部，是后续工程的基础，要在完工后再进行修改难度较大。
因此，隐蔽工程的质量验收十分关键且重要，下面整理了相关知识点。
常见的隐蔽工程项目及检查内容-2019/12/27-1、基坑验槽：建筑物应进行基坑验槽，检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等，有桩支护或桩基的工程还应进行桩的检查。
地基验槽检查记录应由建设、勘察、设计、监理、施工单位共同验收签认。
地基需处理时，应由勘察、设计单位提出处理意见。
2、土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
3、支护工程：对锚杆进行编号，检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。
检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度以及边坡放坡情况等。
其他支护亦按此做隐检。
4、钢筋混凝土灌注桩工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况，嵌岩桩的岩性报告等。
5、地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的位置、形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
6、钢筋工程：检查绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况；钢筋代用及变更；拉结筋处理、洞口过梁、附加筋情况等。
应注明图纸编号、验收意见，必要时应附图说明。
检查钢筋连接形式、连接种类、接头位置、数量及焊条、焊剂、焊缝长度、厚度及表面清渣和连接质量等。
抗震结构的抗震钢筋安装情况。
7、预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具连接点组装等。
8、装配式结构：混凝土粗糙面的质量，键梢的尺寸、数量、位置；钢筋的牌号、规格、数量、位置、间距、箍筋弯钩的弯折角度及平直段长度；钢筋的连接方式、接头位置、接头数量、接头面积百分率、搭接长度、锚固方式及锚固长度；预埋件、预留管线的规格、数量、位置;；预制混凝土构件接缝处防水、防火等构造做法；保温及其节点施工。

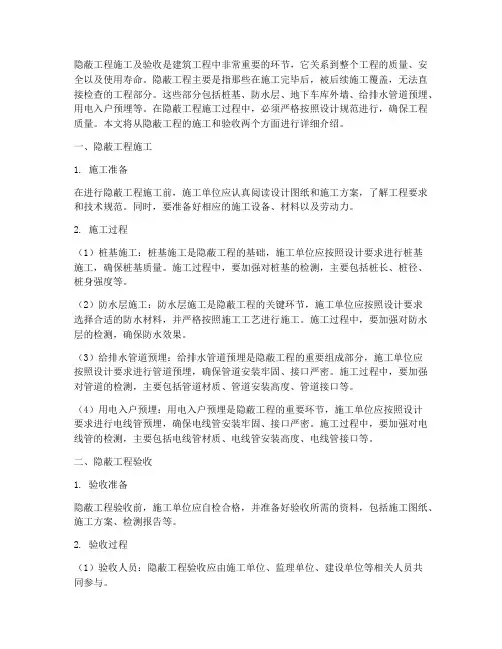

隐蔽工程施工及验收
隐蔽工程施工及验收是建筑工程中非常重要的环节，它关系到整个工程的质量、安全以及使用寿命。
隐蔽工程主要是指那些在施工完毕后，被后续施工覆盖，无法直接检查的工程部分。
这些部分包括桩基、防水层、地下车库外墙、给排水管道预埋、用电入户预埋等。
在隐蔽工程施工过程中，必须严格按照设计规范进行，确保工程质量。
本文将从隐蔽工程的施工和验收两个方面进行详细介绍。
一、隐蔽工程施工1. 施工准备在进行隐蔽工程施工前，施工单位应认真阅读设计图纸和施工方案，了解工程要求和技术规范。
同时，要准备好相应的施工设备、材料以及劳动力。
2. 施工过程（1）桩基施工：桩基施工是隐蔽工程的基础，施工单位应按照设计要求进行桩基施工，确保桩基质量。
施工过程中，要加强对桩基的检测，主要包括桩长、桩径、桩身强度等。
（2）防水层施工：防水层施工是隐蔽工程的关键环节，施工单位应按照设计要求选择合适的防水材料，并严格按照施工工艺进行施工。
施工过程中，要加强对防水层的检测，确保防水效果。
（3）给排水管道预埋：给排水管道预埋是隐蔽工程的重要组成部分，施工单位应按照设计要求进行管道预埋，确保管道安装牢固、接口严密。
施工过程中，要加强对管道的检测，主要包括管道材质、管道安装高度、管道接口等。
（4）用电入户预埋：用电入户预埋是隐蔽工程的重要环节，施工单位应按照设计要求进行电线管预埋，确保电线管安装牢固、接口严密。
施工过程中，要加强对电线管的检测，主要包括电线管材质、电线管安装高度、电线管接口等。
二、隐蔽工程验收1. 验收准备隐蔽工程验收前，施工单位应自检合格，并准备好验收所需的资料，包括施工图纸、施工方案、检测报告等。
2. 验收过程（1）验收人员：隐蔽工程验收应由施工单位、监理单位、建设单位等相关人员共同参与。
（2）验收内容：验收人员应按照设计要求和施工规范，对隐蔽工程的质量、安全、功能等方面进行全面检查。
主要包括桩基、防水层、给排水管道预埋、用电入户预埋等。
抗滑桩资料流程
抗滑桩资料流程
一、成孔
1、（抗滑桩成孔）报验申请表
2、工程质量检查报验单
3、挖孔桩成孔质量检查记录
4、柱状图
5、抗滑桩成孔隐蔽记录
6、桩孔检验批记录表
二、钢筋笼
1、（抗滑桩钢筋）报验申请表
2、钢筋机械连接施工质量检查记录
3、钢筋及预埋件隐蔽工程检查验收记录（附隐蔽图）
4、钢筋检验批质量验收记录表
5、混凝土浇筑许可证
三、桩芯砼
1、抗滑桩桩身报验申请表
2、抗滑桩施工检查记录
3、抗滑桩桩身检验批
4、砼浇注记录
施工单位检查结果：主控项目全部合格，一般项目满足规范规定要求（这是我按照市政表格做的，你自己总结一哈，按照地灾的表格综合一哈，我刚给小熊打电话的，知道他传给你了，所以我斗不传了）。
隐蔽工程验收管理规定
隐蔽工程验收管理规定
是指在建筑工程中，对隐蔽工程的验收进行管理的规定。
1.验收范围：隐蔽工程验收包括结构、给排水、电气、通风与空调等工程的隐蔽工程验收。
2.验收依据：隐蔽工程验收应根据相关建筑规范、施工图纸、验收标准以及相关技术规范进行。
3.验收时间：隐蔽工程验收应在工程施工过程中进行，具体时间由工程施工方和监理方共同协商确定。
4.验收程序：隐蔽工程验收程序包括施工方完成隐蔽工程后，通知监理单位进行验收，监理单位组织专业技术人员进行验收，并填写隐蔽工程验收记录。
5.验收内容：隐蔽工程验收主要包括以下内容：
- 验证隐蔽工程的材料、构造、连接等是否符合设计要求；
- 检查隐蔽工程的质量，包括施工质量和工艺流程是否符合规定；
- 检查隐蔽工程的安全性能，包括施工中的安全防护措施是否到位。
6.验收结果：隐蔽工程验收结果分为合格和不合格两种情况。
如果隐蔽工程验收不合格，施工方应及时整改，直至达到验收标准为止。
7.验收记录：隐蔽工程验收应及时记录并归档，方便后续工程进展和监理工作的参考。
8.其他事项：隐蔽工程验收管理还需考虑工程质量的监控和监理单位的监督检查，以确保隐蔽工程的质量安全和工程进度的顺利进行。
隐蔽工程验收管理规定的具体内容可以根据不同地区和工程类型的要求而有所差异，以上只是一般性的规定。
在实际工程中，需根据具体情况制定相应的管理细则和操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求，不能隐蔽
监理单位 □ 各项检查项目不满足设计要求，不能
项目技术负责人：
复查意见
隐蔽
意见
年月日
监理工程师：
年月日
抗滑桩钢筋隐蔽工程验收记录表
1d
工程名称
1.1 附件 1：ace 与 GBT19011-2008 标准主要差异性分析
施工单位
单位工程名称 桩板式挡土墙工程
分部工程名称 抗滑桩工程
分项工程名称
工程名称 施工单位 单位工程名称 分部工程名称
1.1 附件 1：ace 与 GBT19011-2008 标准主要差异性分析
抗滑桩桩孔隐蔽工程验收记录
编号：
桩板式挡土墙工程
抗滑桩工程
分项工程名称
孔口标高
桩孔工程 隐蔽部位 1#抗滑桩 成孔剖面尺寸及土层简述
孔底标高
净断面尺 寸
隐
检桩位Biblioteka 内容桩孔垂直 度
护壁砼厚 度
隐
主筋材质、规
格、数量
检
主筋连接方式
同一连接区段
内
主筋接头率
容
框架尺寸
钢筋制安 隐蔽部位
主筋间距 箍筋间距 钢筋保护层厚度 多排受力钢筋位
置
1#抗滑桩 （地下）
钢筋笼制安照 片
施 □ 各项检查项目符合设计要求，可以隐蔽 监 □ 各项检查项目符合设计要求，可以
工
理
隐蔽
□ 各项检查项目不满足设计要求，不能隐蔽
单
单 □ 各项检查项目不满足设计要求，
位
位
不能隐蔽
检 项目技术负责人：
查
复 查 监理工程师：
意 年月
见
精品文档 word 文档可以编辑！谢谢下载！
意 日
见
年月日
2d
施工 单位 检查
注：锁口、护壁及桩孔封底均为 C30 混泥土。
护壁砼面 平整度
土层简述：开挖桩身所遇地层均为第四系中更新统风 积黄土层，黄色-黄褐色，中密，孔隙较发育，见柱状 层理及垂直节理，土质含水极少。
□ 各项检查项目符合设计要求，
□ 各项检查项目符合设计要求，可以隐
可以隐蔽
蔽
□ 各项检查项目不满足设计要
