贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容.电容量-温度特性是选用电介质种类的一个重要依据。
按美国电工协会（EIA）标准，不同介质材料的贴片电容(MLCC)按温度稳定性分成三类：COG(NPO)，X7R，Y5V(Z5U)
COG(NPO)：一类电介质，超稳定级（I类）。
电气性能最稳定，基本上不随温度、电压与时间的改变而改变，适用于对稳定性要求高的电路。
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
下表给出了NPO电容器可选取的容量范围。
封装DC=50V DC=100V
0805 0.5---1000pF 0.5---820pF
1206 0.5---1200pF 0.5---1800pF
1210 560---5600pF 560---2700pF
2225 1nF---33nF 1nF---18nF
X7R：二类电介质，稳定级（II类）。
电气性能稳定，在温度、电压与时间改变时性能的变化度不显著，适用于隔直、偶合、旁路与对容量稳定性要求不太高的鉴频电路。
由于X7R是一种强电介质，因而能造出容量比NPO介质更大的电容器
X是最低温度-55度7是最高承受温度125度R是使用温度内容值变化的范围+-15%
同理X5R只是最高温度为85度
X7R电容器被称为温度稳定型的陶瓷电容器。
当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。
X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。
它的主要特点是在相同的体积下电容量可以做的比较大下表给出了X7R电容器可选取的容量范围。
封装DC=50V DC=100V
0805 330pF---0.056μF 330pF---0.012μF
1206 1000pF---0.15μF 1000pF---0.047μF
1210 1000pF---0.22μF 1000pF---0.1μF
2225 0.01μF---1μF0.01μF---0.56μF
Y5V(Z5U)：三类电介质，能用级（Ⅲ）。
具有较高的介电常数，常用于生产比容较大的、标称容量较高的大容量电容器产品，但其容量稳定性较X7R差，容量、损耗对温度，电压等测试条件较敏感。
在-30℃到85℃范围内其容量变化可达+22%到-82%。
Z5U电容器称为”通用”陶瓷单片电容器。
这里首先需要考虑的是使用温度范围，对于Z5U
电容器主要的是它的小尺寸和低成本。
对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。
但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。
尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。
尤其是在退耦电路的应用中。
下表给出了Z5U电容器的取值范围。
封装DC=25V DC=50V
0805 0.01μF---0.12μF 0.01μF---0.1μF
1206 0.01μF---0.33μF0.01μF---0.27μF
1210 0.01μF---0.68μF 0.01μF---0.47μF
2225 0.01μF---1μF0.01μF---1μF。
贴片电阻电容的规格、封装、尺寸
E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint
贴片电容常识- 贴片电容的分类和尺寸
贴片电容常识- 贴片电容的分类和尺寸电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸(mm)英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
0402电容耐压值
0402电容是一种SMT表面贴装电容，其尺寸为0.4mm x 0.2mm，耐压值可以有多种选择。
常见的0402电容耐压值有以下几个：
1. 16V，这是最常见的0402电容耐压值之一，通常用于工业、通信等不需要特别高电压的应用中。
2. 25V，这个耐压值也比较常见，稍微高一些，常用于一些普通的电子产品中。
3. 50V，这个耐压值已经比较高了，适用于一些需要较高电压的电子产品中，比如收音机、音响等。
4. 100V，这个耐压值比较高，通常用于高频、高压、高精度的应用中，比如GPS导航、无线电等。
当选择0402电容的耐压值时，需要根据实际的应用需求来选择。
一般来说，选择一个稍微高于实际工作电压的耐压值，可以保证电容在使用时不会出现过压现象，从而提高电路的可靠性和稳定性。

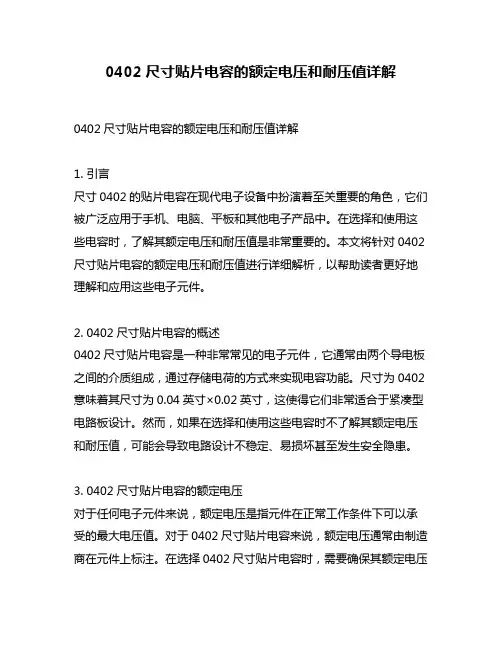

0402尺寸贴片电容的额定电压和耐压值详解
