大一期末复习工程制图试题及答案.ppt
《工程制图》期末试卷含答案
班级_____________________ 姓名____________ 学号________ 成绩________ -----------------------------------密-------------------封------------------线-----------------------------------
《工程制图》期末试卷
1.标注平面图形的尺寸（10分）
2.参考立体图，补画主视图（10分）
3.补画直线穿透三棱柱后的主视图（10分）
4.已知AB与CD相交，求作cd （10分）
5.求平面图形的实形（10分）
6.补画俯视图（10分）
7.已知主视图和左视图，补画俯视图（10分）
8.已知主视图和俯视图，补画左视图（10分）
9.已知主视图和左视图，补画俯视图（10分）
10.补左视图（10分）
《工程制图》试卷5答案1.解题过程和步骤：
2.解题过程和步骤
3.解题过程和步骤
4.解题过程和步骤
5.解题过程和步骤
6.解题过程和步骤：
7.解题过程和步骤：
8.解题过程和步骤：
9.解题过程和步骤：
10.解题过程和步骤：。

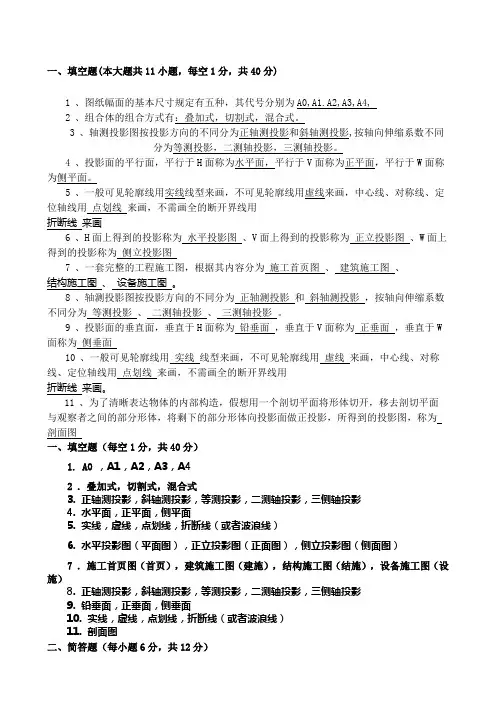

大一工程制图试卷及答案
一、填空题(本大题共11小题，每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W 面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）11. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1.（1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2. 剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：答：答：6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。
工程制图习题答案ppt课件
38
4-1.5、作四棱锥被正垂面截断后的侧面投影， 并补全截断后的水平投影。
y1
可编辑课件PPT
39
y1
4-1. 66 .. 作 作 出 出 立 立 体 体 的 的 水 水 平 平 投 投 影 影 。 。
答案
步骤
可编辑课件PPT
40
4-1.7、作出立体的侧面投影。
y1
y1
可编辑课件PPT
41
4-1.8、作出带有矩形穿孔的三棱柱的侧面投影。
第4章 立体的投影
4-1 4-1.1 4-1.2 4-1.3 4-1.4 4-1.5 4-1.6 4-1.7 4-1.8 4-2 4-2.1 4-2.2 4-2.3 4-2.4 4-2.5 4-2.6 4-3 4-3.1 4-3.2 4-3.3 4-3.4 4-3.5 4-3.6 4-4 4-4.1 4-4.2 4-4.3 4-4.4 4-4.5 4-5 4-5.1 4-5.2 4-5.3 4-5.4 4-5.5 4-6 4-6.1 4-6.2 4-6.3 4-6.4
50
4-3.3、完成圆柱被截后的水平投影。
y1
y2
y2 y1
可编辑课件PPT
51
4-3.4、完成圆柱被截后的侧面投影。
可编辑课件PPT
52
4-3.5.完 成 圆 锥 被 截 后 的 水 平 和 侧 面 投 影 。
可编辑课件PPT
53
4-3.6、完成圆锥被截后的水平和侧面投影。
可编辑课件PPT
模型 答案
23
4-4.4、画出顶尖的水平投影
y1
y2 可编辑课件PPT
模型
答案
24
y1 y2
4-4.*5、求组合回转体的水平投影
工程制图习题及解答PPT课件
第2页/共58页
第3页/共58页
• 2-3 画出A（10,35,15）、 B(20,35,0)、C(30,0,25) 三点的三面投影图。
• 2-4 已知点B在点A的左方35毫 米，在点A的前方10毫米，在 点A的上方20毫米处；点C与点 B同高，且点C的坐标X=Y=Z； 点D在点C的正下方26毫米处， 试画出各点的三面投影图。
2-21 判别两平面是否平行。
（1）
（2）
第26页/共58页
• 2-20 判别直线与平面是否平行。（CD∥EF）
• （1）
（2）
2-21 判别两平面是否平行。
（1）
（2）
第27页/共58页
• 2-22 过点K作直线KM平 行于平面△ABC和H面。
• 2-23求作下列各题中直线EF 与平面ABC的交点K，并判别 可见性。
第16页/共58页
• 2-11 补全平面多边形的 两面投影。
• 2-12 在相交两直线AB、 BC所确定的平面内取一点 K，使其距H面15毫米，距 V面20毫米。
第17页/共58页
• 2-13 已知水平线AD属于平 面ABC，求AD的两面投影。
• 2-14 已知AB为平面P （EF∥GH）内的一条正平 线，求a′b′。
第57页/共58页Fra bibliotek感谢观看！
第58页/共58页
第30页/共58页
• 2-24 求作两正垂面的交 线MN，并判别可见性。
• 2-25 求作正垂面DEF和平 面ABC的交线MN，并判别可 见性。
第31页/共58页
• 2-26 求三棱锥表面上A、 • 2-27求圆柱体表面上A、B、
工程制图答案习题答案 ppt课件
3-41 用换面法求作点D到△ABC的距离。
25
11.04.2020
3-21 已知平面上点和直线的一个投影，求作另一个投影。
(1)
(2)
26
3-22 过点A作属于平面△ABC的正平线和水平线。
11.04.2020
27
11.04.2020
3-23 已知CD是△ABC上的侧垂线，求作△ABC的水平投影。
28
11.04.2020
3-24 已知平面ABCD的AB边平行于V面，试补全ABCD的H投影。
本题是铅垂面 与一般位置平面相 交。根据交线的共 有性和铅垂面投影 特点，铅垂面的水 平投影mn就是交 线的水平投影。利 用点线从属性可直 接求m′、n′， 其连线即为交线的 正面投影。
注意投影重叠 部分的可见性的判 别。
41
11.04.2020
3-34 求作平面与平面的交线，并判别平面的可见性。 （2）
分析 此题等边三角形为正平面，故 可知其V面投影反映实形，H面投 影积聚为一条直线，且FG边为侧垂 线。
作图步骤 1.在H投影面上过e点作fg线平行于
OX轴，使e=eg=15mm。 2.在V投影面上由e‘点作半径为
30mm的圆弧与f点和g点的投影 连线相交，所得交点即为f‘点和 g'点。
24
11.04.2020
44
11.04.2020
3-36 已知两平行线AB、CD的间距等于16mm,用换面法求直线AB的正面投影。
本题是两水平平 行面，已知其水平 投影、两线间距为 16mm和CD的正面投 影。要求用换面法 求AB的a′b′。
建立新投影面体 系H/V1,将两水平面 变换成正垂线，用 实长求a1′b1′；返 回原投影面体系求 得a ′ b′;
大一工程制图试卷及答案
一、填空题（本大题共11小题,每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2，A3，A4,2、组合体的组合方式有:叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面.5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画,中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分)1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影,等测投影，二测轴投影，三侧轴投影4。
水平面，正平面,侧平面5。
实线，虚线，点划线,折断线（或者波浪线）6. 水平投影图（平面图)，正立投影图（正面图)，侧立投影图（侧面图)7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8。
正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。
铅垂面,正垂面，侧垂面10. 实线,虚线，点划线，折断线(或者波浪线）11. 剖面图二、简答题(每小题6分，共12分)1、剖面图和断面图的区别1.(1)剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3)剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2. 剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：答:答:6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。
工程制图习题答案课件
(1)
(2)
27
组合体（六） (3)
班级
姓名
学号
(4)
28
组合体（七） 5-5 在A3图纸上，用1:1的比例，画出图示物体的三面投影图。
班级
姓名
学号
(1)
(2)
29
组合体（九）
5-6 已知正面投影和水平投影，选择正确的侧面投影。 (1)
() () () () (2)
() () () ()
班级
(3)
班级
姓名
学号
(1)
(2)
(3)
(4)
38
组合体（十七） (5)
班级
姓名
学号
(6)
39
组合体（十八）
班级
姓名
学号
5-12 自选两种基本立体，构造出四种以上的组合体，绘制出三面投影图。
40
组合体（十九）
班级
姓名
学号
5-13 根据已知的一个投影构造出四个组合体，并绘制出其它两个投影图。
（1）
（2）
（3）
b' b"
a b
d c
12
平面立体（三） 3-9 求 正 垂 面 P与 三 棱 锥 的 截 交 线 。
PV
班级
姓名
学号
3-10 求 正 垂 面 P与 三 棱 柱 的 截 交 线 。
PV
3-11 补 全 截 切 后 四 棱 锥 的 水 平 投 影 和 侧 面 投 影 。
3-12 补 全 梯 形 四 棱 柱 截 切 后 的 正 面 投 影 和 侧 面 投 影 。
（ 1） 填 写 图 示 各 平 面 的 名 称
r' p'
工程制图习题答案-PPT
4）用引线指出长、宽、高三个方向的尺寸基准。 5）图中内螺纹M8的定位尺寸为φ98；4×φ11的定位尺寸为124、150 。 6）座体的总长度为204，总宽度为152，总高度为138 。 7）将技术要求中的形位公差要求，按国标规定，在图样中标注。
4.标注机件的下列形位公差：①φ8H8轴线对φ29H7轴线的平行度公差为0.015；② 面 E和面F对φ29H7轴线的垂直度公差为0.02；③ 面E的平面度公差为0.015；④ φ52h8 轴线对φ8H8轴线的同轴度公差为0.05。
8-3 形位公差
4.标注机件的下列形位公差：①φ8H8轴线对φ29H7轴线的平行度公差为0.015；② 面 E和面F对φ29H7轴线的垂直度公差为0.02；③ 面E的平面度公差为0.015；④ φ52h8 轴线对φ8H8轴线的同轴度公差为0.05。
3） 的上偏差为 ，0 下偏差为-0.1，4 最大极限尺寸为24 最小极限尺寸为23.86，公差为0.1。4
4）
的含义 φ25h6和φ28k7轴的轴线与两端φ35k6轴的公共轴线的同轴度
公差为φ0.015。
8-5 读零件图,完成填空及问答。
2.盘盖类零件
8-5 读零件图,完成填空及问答。
2.盘盖类零件
二、 看图填空 1. 装配体的名称为钻模，装配体中有2种标准件。主视图为全剖视图， 左视图为局部剖，俯视图为局部视图。
2. 件2与件3是过渡配合，件4与件7是间隙配合。
3. 为取下工件，先松开件6，再取下件5与件2即可。 4. 工件装夹一次能钻3个孔。装配图中的双点画线表示工件。 5. 拆画件1底座的零件图。
车
大一工程制图试卷及答案
一、填空题（本大题共11小题,每空1分，共40分）1、图纸幅面的基本尺寸规定有五种,其代号分别为A0，A1。
A2，A3，A4，2、组合体的组合方式有：叠加式，切割式,混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影,二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影 ,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影 .9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画.11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体,将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题(每空1分，共40分）1。
A0,A1,A2，A3,A42．叠加式，切割式，混合式3。
正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影4. 水平面,正平面，侧平面5。
实线，虚线，点划线,折断线（或者波浪线)6。
水平投影图（平面图）,正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页),建筑施工图（建施)，结构施工图（结施）,设备施工图（设施)8. 正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。
铅垂面,正垂面,侧垂面10。
大一工程制图试卷及答案
一、填空题（本大题共11小题,每空1分，共40分）1、图纸幅面的基本尺寸规定有五种,其代号分别为A0，A1。
A2，A3，A4，2、组合体的组合方式有：叠加式，切割式,混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影,二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影 ,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影 .9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画.11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体,将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题(每空1分，共40分）1。
A0,A1,A2，A3,A42．叠加式，切割式，混合式3。
正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影4. 水平面,正平面，侧平面5。
实线，虚线，点划线,折断线（或者波浪线)6。
水平投影图（平面图）,正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页),建筑施工图（建施)，结构施工图（结施）,设备施工图（设施)8. 正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。
铅垂面,正垂面,侧垂面10。
