压敏电阻的型号及选用方法.

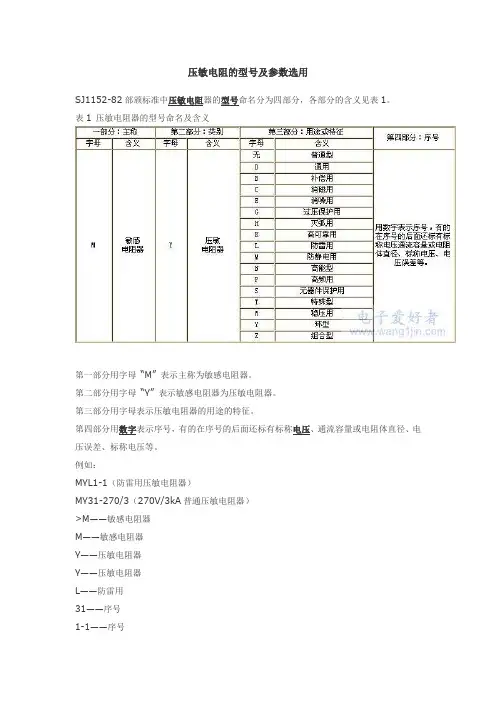

压敏电阻的型号及参数选用

压敏电阻的型号及参数选用SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分,各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如:MYL1-1(防雷用压敏电阻器)MY31-270/3(270V/3kA普通压敏电阻器)>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件;电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。
4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。
压敏电阻的不足:(1)寄生电容大压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。
(2)泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式:(1)当压敏电阻在抑制暂态过电压时能量涠疃ㄈ萘渴保姑舻缱杌嵋蚬榷鸹担饕硐治搪贰⒖贰?br /> MYL表示防雷型压敏电阻MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型,MYL表示防雷型.选用方法(一般情况)1、压敏电压值应大于实际电路的电压峰值,一般为:U1mA =K1×/K2×K3× UCU1mA ---- 压敏电压UC ---- 电路直流工作电压(交流时为有效值)K1 ---- 电源电压波动系数,一般取1.2K2 ---- 压敏电压误差,一般取0.85K3 ---- 老化系数,一般取0.9交流状态下,应将有效值变为峰值,即扩大√2倍,实际应用中可参考此公式通过实验来确定压敏电压值。

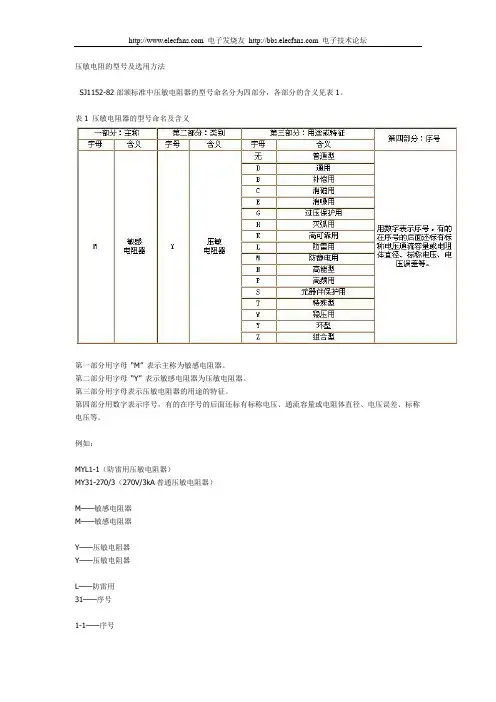

压敏电阻型号及选用

压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分,各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如:MYL1-1(防雷用压敏电阻器)MY31-270/3(270V/3kA普通压敏电阻器)M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件;电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数:1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。
4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。
压敏电阻的不足:(1)寄生电容大压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。
(2)泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式:(1)当压敏电阻在抑制暂态过电压时能量超过其额定容量时,压敏电阻会因过热而损坏,主要表现为短路、开路。
压敏电阻常用型号及参数

压敏电阻常用型号及参数压敏电阻是一种能够根据外界压力变化而改变电阻值的电子元件。
它具有负温度系数,也就是说,当外加电压不变时,电阻的值随外界压力的增大而减小,因此通常用于测量或检测应变、压力、力等物理量的变化。
在工业、电子、汽车、医疗、通信等领域有广泛应用。
常用的压敏电阻有以下几个型号及其参数:1.NTC热敏电阻型号:MF-11、MF-52参数:-额定电阻值:10Ω~10MΩ-额定功率:0.125W~5W-工作温度范围:-55℃~+125℃- 热敏系数:3000~5000ppm/℃2.ZOV压敏电阻型号:SMD0805、SMD1206、SMD1210、SMD1812参数:-额定电压:6V~1800V-额定功率:0.05W~1W- 响应时间:≤25ns-温度系数:残差电阻变化≤±10%(-55℃~+100℃)3.BZ压敏电阻型号:5D-7、10D-18、14D-7、20D-11参数:-额定电压:5V~680V-额定功率:0.3W~3W-耐压:220V~1500V- 响应时间:≤1ns4.PTC热敏电阻型号:PTC-17、PTC-29、PTC-30参数:-额定电阻值:1Ω~160Ω-额定功率:0.5W~2W-响应时间:≤2sT压敏电阻型号:CL10、CL21、CL31参数:-额定电压:6V~300V-额定功率:0.1W~0.75W-容量变化量:20%~50%这些是常用的几种压敏电阻型号及其参数,不同的型号适用于不同的应用场景。
在选择压敏电阻时,需要根据具体的应用需求来确定合适的型号和参数,如额定电阻值、额定功率、工作温度范围、额定电压等。
压敏电阻还有许多其他型号和参数,可以根据具体需求进行选型。

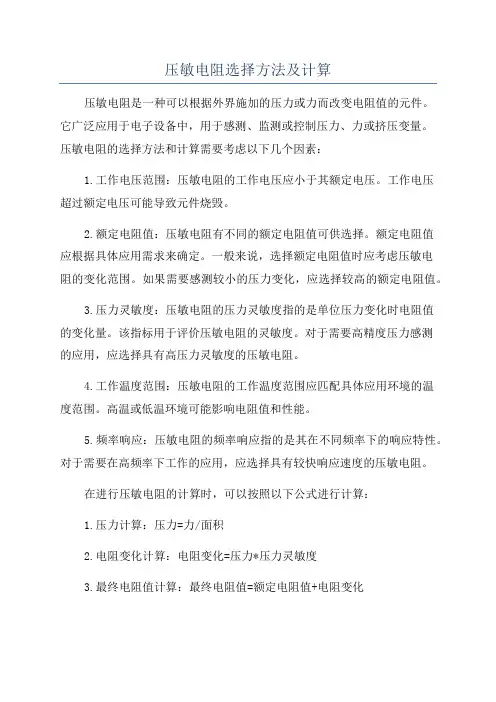

压敏电阻选择方法及计算

压敏电阻选择方法及计算压敏电阻是一种可以根据外界施加的压力或力而改变电阻值的元件。
它广泛应用于电子设备中,用于感测、监测或控制压力、力或挤压变量。
压敏电阻的选择方法和计算需要考虑以下几个因素:1.工作电压范围:压敏电阻的工作电压应小于其额定电压。
工作电压超过额定电压可能导致元件烧毁。
2.额定电阻值:压敏电阻有不同的额定电阻值可供选择。
额定电阻值应根据具体应用需求来确定。
一般来说,选择额定电阻值时应考虑压敏电阻的变化范围。
如果需要感测较小的压力变化,应选择较高的额定电阻值。
3.压力灵敏度:压敏电阻的压力灵敏度指的是单位压力变化时电阻值的变化量。
该指标用于评价压敏电阻的灵敏度。
对于需要高精度压力感测的应用,应选择具有高压力灵敏度的压敏电阻。
4.工作温度范围:压敏电阻的工作温度范围应匹配具体应用环境的温度范围。
高温或低温环境可能影响电阻值和性能。
5.频率响应:压敏电阻的频率响应指的是其在不同频率下的响应特性。
对于需要在高频率下工作的应用,应选择具有较快响应速度的压敏电阻。
在进行压敏电阻的计算时,可以按照以下公式进行计算:1.压力计算:压力=力/面积2.电阻变化计算:电阻变化=压力*压力灵敏度3.最终电阻值计算:最终电阻值=额定电阻值+电阻变化需要注意的是,以上计算只是一个简单的示例,实际应用中还需要考虑一些其他因素,如电压、电流及电源电阻等。
具体的计算方法和公式可能会有所不同,应根据具体的压敏电阻型号和应用场景来选择合适的计算方法。
总而言之,压敏电阻的选择方法和计算应根据具体的应用需求来确定。
参数如工作电压范围、额定电阻值、压力灵敏度、工作温度范围和频率响应等都是需要考虑的因素。
通过适当的计算方法,可以得到合适的压敏电阻型号和参数。

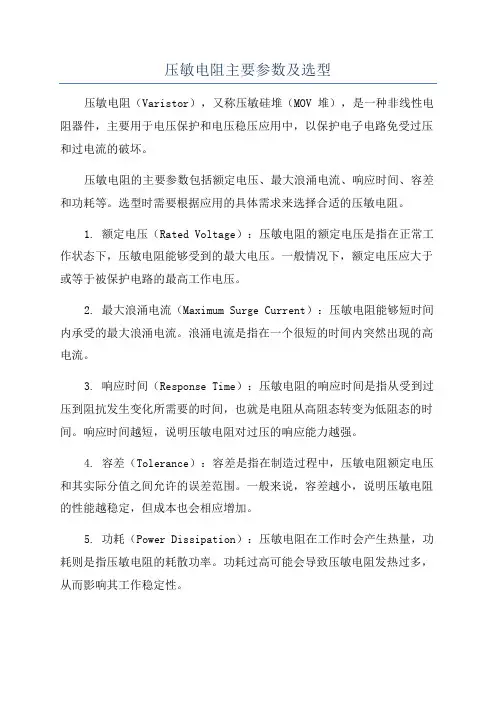

压敏电阻主要参数及选型

压敏电阻主要参数及选型压敏电阻(Varistor),又称压敏硅堆(MOV 堆),是一种非线性电阻器件,主要用于电压保护和电压稳压应用中,以保护电子电路免受过压和过电流的破坏。
压敏电阻的主要参数包括额定电压、最大浪涌电流、响应时间、容差和功耗等。
选型时需要根据应用的具体需求来选择合适的压敏电阻。
1. 额定电压(Rated Voltage):压敏电阻的额定电压是指在正常工作状态下,压敏电阻能够受到的最大电压。
一般情况下,额定电压应大于或等于被保护电路的最高工作电压。
2. 最大浪涌电流(Maximum Surge Current):压敏电阻能够短时间内承受的最大浪涌电流。
浪涌电流是指在一个很短的时间内突然出现的高电流。
3. 响应时间(Response Time):压敏电阻的响应时间是指从受到过压到阻抗发生变化所需要的时间,也就是电阻从高阻态转变为低阻态的时间。
响应时间越短,说明压敏电阻对过压的响应能力越强。
4. 容差(Tolerance):容差是指在制造过程中,压敏电阻额定电压和其实际分值之间允许的误差范围。
一般来说,容差越小,说明压敏电阻的性能越稳定,但成本也会相应增加。
5. 功耗(Power Dissipation):压敏电阻在工作时会产生热量,功耗则是指压敏电阻的耗散功率。
功耗过高可能会导致压敏电阻发热过多,从而影响其工作稳定性。
在选型压敏电阻时,首先需要确定所要保护的电路或设备的最高电压和最大浪涌电流,然后根据这些参数选择额定电压和最大浪涌电流符合要求的压敏电阻。
此外,还需考虑压敏电阻的响应时间、容差和功耗等因素,以确保所选的压敏电阻能够满足应用需求并具有较好的可靠性。
总之,压敏电阻的主要参数及选型需要综合考虑电路的工作电压和浪涌电流等要求,以及压敏电阻的响应时间、容差和功耗等因素,选择合适的压敏电阻。
压敏电阻型号及选用方法

压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分,各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如:MYL1-1(防雷用压敏电阻器)MY31-270/3(270V/3kA普通压敏电阻器)M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻型号及参数详细信息:压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件;电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数:1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。
4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。
压敏电阻的不足:(1)寄生电容大压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。
(2)泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式:(1)当压敏电阻在抑制暂态过电压时能量超过其额定容量时,压敏电阻会因过热而损坏,主要表现为短路、开路。
压敏电阻选型

压敏电阻的正确选择和使用.要注意以下几点:1.压敏电压参数的选择。
该参数的选取,要根据实际电路和电源情况而定。
若压敏电阻用于过压保护,其标称电压必须高于实际电路的电压值。
在直流电压Vdc下,一般取V1mA=(1.5~2.2)Vdc;当用于交流电压Vac(有效值)下时.则取VlmA=(1.8~2.5)Vac;若压敏电阻上的电压是脉冲电压,则Vlma=(1.4~2)×脉冲电压幅值。
如果压敏电阻在电路中处于间断工作状态.以上各式的系数宜取得小一些;若其长时间工作于不间断状态,系数应取大一点。
V1mA的上限则由被保护器件或装置的耐压所决定。
压敏电阻在吸收过电压时的残压应被抑制在器件或装置的耐压以下。
虽然压敏电压选择低一些有利于提高保护效果,但如果选择过低,电压稍一升高压敏电阻就会导通漉过大电流,易引起元件温升加剧甚至被烧毁。
2.通流容量的选取。
为延长压敏电阻的使用寿命并为电子线路提供可靠保护,该参数的选择应留有充分余量。
根据经验,一般用于操作过电压保护时,压敏电阻的通漉容量选择 1 KA~5 KA;如用于防雷浪涌保护,可选用2 KA~20KA的元件。
3.当压敏电阻串联使用时,应确保每只压敏电阻的通流容量相同,特性相近。
串联后的最大允许电路电压等于各只压敏电阻最大允许电路电压之和。
在浪涌电流特别大的情况下也可将若干只压敏电阻并联使用,但要保证每只元件的压敏电压相同和伏安特性一致。
并联后的压敏电压不变,总通流容量为各个压敏电阻的通流容量之和。
由于串并联的只数增加往往使-口可靠性降低,故应控制串并联压敏电阻的数量。
4.由于压敏电阻的固有静态电容从几百到几千徽微法,在频率较高时应选用容值小的压敏电阻,并要在压敏电阻上串接高频阻流圈,以减小高频信号衰减。
此外,使用压敏电阻还要使引线与接线尽可能短。
用作雷浪涌吸收时务必注意要可靠接地。
压敏电阻型号及选用方法

压敏电阻型号及选用方法
一、压敏电阻的型号
目前常用的压敏电阻型号有普通型、膜结构型、薄膜结构型、贴片结
构型、聚合物结构型等几种。
1、普通型压敏电阻:该类压敏电阻主要由金属箔片和压敏材料两部
分组成,金属箔片用于增加表面积,以便于更好的传递电流;压敏材料就
是压敏材料,正常工作时,金属箔片经由压敏材料间的表面接触作用形成
电导路,随着压力的变化,其电阻值也随之而变化。
它具有表面电阻低,
价格低等优点,缺点是容易产生接触点腐蚀,电阻变化率低,对振动和温
度变化也敏感,受噪声影响较大等。
2、膜结构型压敏电阻:这类压敏电阻主要由压敏材料和金属包覆膜
组成,金属包覆膜是一种特殊形式的绝缘材料,其压力变化引起压敏材料
表面形变,从而产生电阻变化。
(聚氨酯膜、环氧树脂膜、氟塑料膜等)
该类压敏电阻具有高精度、低失效率、高温稳定性等特点,适用于低频及
高精度应用,在轻触性应用中也有一定用处。
3、薄膜结构型压敏电阻:这类压敏电阻主要由薄膜(主要是金属膜)和压敏材料组成,薄膜提供电阻,压敏材料发挥扭曲作用,使薄膜形变而
变化电阻值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术资料
压敏电阻的型号及选用方法
SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分,各部分的含义见表1。
表1 压敏电阻器的型号命名及含义
第一部分用字母“M”表示主称为敏感电阻器。
第二部分用字母“Y”表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如:
MYL1-1(防雷用压敏电阻器)MY31-270/3(270V/3kA普通压敏电阻器)
M——敏感电阻器M——敏感电阻器
Y——压敏电阻器Y——压敏电阻器
L——防雷用31——序号
1-1——序号270——标称电压为270V
3——通流容量为3kA
压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件;电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数:
1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。
4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。
压敏电阻的不足:(1)寄生电容大压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。
</P< p>
(2)泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式:(1)当压敏电阻在抑制暂态过电压时能量超过其额定容量时,压敏电阻会因过热而损坏,主要表现为短路、开路。
MYL表示防雷型压敏电阻
MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型,MYL表示防雷型.
选用方法(一般情况):
1、压敏电压值应大于实际电路的电压峰值,一般为:
U1mA =K1×/K2×K3× UC
U1mA ---- 压敏电压
UC ---- 电路直流工作电压(交流时为有效值)
K1 ---- 电源电压波动系数,一般取1.2
K2 ---- 压敏电压误差,一般取0.85
K3 ---- 老化系数,一般取0.9
交流状态下,应将有效值变为峰值,即扩大√2倍,实际应用中可参考此公式通过实验来确定压敏电压值。
2、通流量
实际应用中,压敏电阻器所吸收的浪涌电流应小于压敏电阻的最大峰值电流,以延长产品的使用寿命。
压敏电阻的检测。
用指针式万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻,均为无穷大,否则,说明漏电流大。
若所测电阻很小,说明压敏电阻已损坏,不能使用。
