从三个方向观察物体分解

从3个方向看物体的形状知识点总结

一、引言

在我们日常生活中，我们经常需要观察和描述物体的形状。而要准确地描述一个物体的形状，我们需要从不同的方向进行观察。在本文中，我们将讨论三个常用的观察物体形状的方向，分别是从上方、从前方和从侧方观察。通过对这三个方向的观察，我们可以更全面地认识一个物体的形状。

二、从上方观察物体形状

从上方观察物体的形状，主要关注物体的水平轮廓。通过这个角度观察，我们可以看到物体的上表面以及物体的外轮廓。例如，当我们从上方观察一个圆盘时，我们可以看到一个圆形的上表面，以及一个圆形的外轮廓。同样地，当我们从上方观察一个长方体时，我们可以看到一个矩形的上表面，以及一个矩形的外轮廓。通过从上方观察物体的形状，我们可以获得物体的基本几何形状信息。

三、从前方观察物体形状

从前方观察物体的形状，主要关注物体的正面轮廓。通过这个角度观察，我们可以看到物体的正面形状以及物体的外轮廓。例如，当我们从前方观察一个球体时，我们可以看到一个圆形的正面，以及一个圆形的外轮廓。同样地，当我们从前方观察一个长方体时，我们可以看到一个矩形的正面，以及一个矩形的外轮廓。通过从前方观察物体的形状，我们可以更直观地了解物体的表面特征和外形。

四、从侧方观察物体形状

从侧方观察物体的形状，主要关注物体的垂直轮廓。通过这个角度观察，我们可以看到物体的侧面形状以及物体的外轮廓。例如，当我们从侧方观察一个圆柱体时，我们可以看到一个圆形的侧面，以及一个圆形的外轮廓。同样地，当我们从侧方观察一个长方体时，我们可以看到一个矩形的侧面，以及一个矩形的外轮廓。通过从侧方观察物体的形状，我们可以更全面地了解物体的体积和结构。

五、总结

通过从不同方向观察物体的形状，我们可以更全面地认识和描述一个物体。从上方观察物体的形状可以让我们了解物体的水平轮廓和基本几何形状；从前方观察物体的形状可以让我们更直观地了解物体的表面特征和外形；从侧方观察物体的形状可以让我们更全面地了解物体的体积和结构。因此，在观察和描述物体的形状时，我们应该从多个方向进行观察，以便获得更全面和准确的信息。

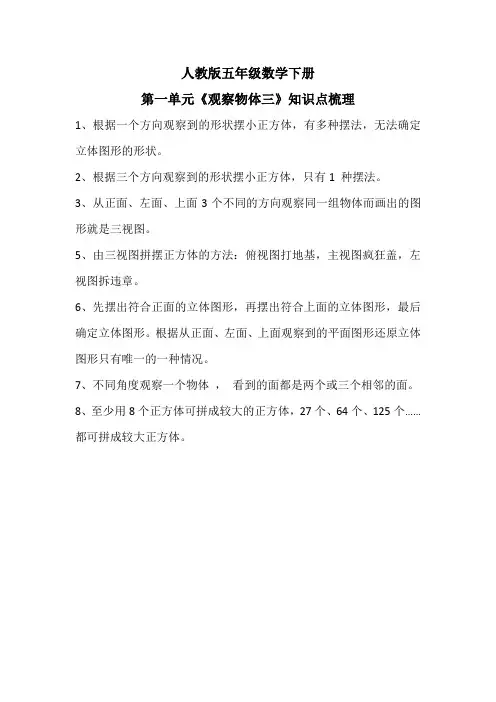

人教版五年级数学下册第一单元《观察物体三》知识点梳理

人教版五年级数学下册

第一单元《观察物体三》知识点梳理

1、根据一个方向观察到的形状摆小正方体，有多种摆法，无法确定立体图形的形状。

2、根据三个方向观察到的形状摆小正方体，只有1 种摆法。

3、从正面、左面、上面3个不同的方向观察同一组物体而画出的图形就是三视图。

5、由三视图拼摆正方体的方法：俯视图打地基，主视图疯狂盖，左视图拆违章。

6、先摆出符合正面的立体图形，再摆出符合上面的立体图形，最后确定立体图形。根据从正面、左面、上面观察到的平面图形还原立体图形只有唯一的一种情况。

7、不同角度观察一个物体，看到的面都是两个或三个相邻的面。

8、至少用8个正方体可拼成较大的正方体，27个、64个、125个……都可拼成较大正方体。

初中数学北师大版七年级上册《14从三个方向看物体的形状》教学设计

北师大版数学七年级1.4 从三个方向看物体的形状教学设计

课题 1.4 从三个方向看物体的形状单元第一单元学科数学年级七

教材分析学生在了解生活中的立体图形，立体图形的展开与折叠及截一个几何体等内容之后，学习本节内容《从不同的方向看》，意在拓宽学生的思维，丰富学生对图形世界的认识。教材首先初步从不同方向观察同一物体可能看到不同结果，能画出简单的三种形状图；然后由搭建模型、观察模型、画出三种形状图，到脱离模型、由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）、搭模验证等过程。

学情分析学生刚从小学升到中学，形象思维较弱，抽象水平较低。从不同的方向看，也正是立足于此，主要是引导学生从不同的角度观察几何体，因而多为直观的操作、感受，当然也需要进行一定的抽象，因此要引导学生从某个角度正视的结果抽象成形状图，体验由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）的过程，让学生具备相对清晰地表达自己的思维，发展学生的表达能力和推理能力

学习目标 1、能识别简单物体的三种形状图，会画立方体及其简单组合的三种形状图，能根据三种形状图描述基本几何体或实物原形，会根据某几何体的某二种形状图，找出满足条件的小正方块的数量。

2、经历“从不同方向观察物体”的活动过程，发展学生的空间概念和合理的想象；

在观察过程中，初步体会从不同方向观察同一物体得到的结果是不一样的；

通过观察和动手操作，经历和体验组合体及从上面看的形状图中数字的变化导致三种形状图的变化的过程，培养实验操作能力，进一步发展空间观念。

3、培养学生重视实践、善于观察、主动探索、勇于发现、合作交流的品质。

重点会画立方体及其简单组合的三种形状图。

难点根据从上面看的形状图及其相应位置的立方体的数量，画出从正面看与从左面看的形状图。

截一个几何体从三个方向看物体的形状

教学内容

【重点知识归纳及讲解】

1、截面

用一个平面去截一个几何体，截出的面叫做截面

用一个平面从不同的方向去截同一个几何体，所得到的截面形状可能是不同的．充分想像截面可能的形状，可以先找出平面和几何体的面相交而成的线，然后再判断这些线围成的截面形状.

2、从不同方向观察物体

从不同方向观察同一物体时，可能看到不一样的结果．当观察画在纸上面的立体图形时，只能通过想像，推出从其他方向观察这个物体所可能得到的结果.

3、物体的主视图、左视图、俯视图

从不同的方向观察同一物体时，可能看到不同的图形，其中，把正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图，合称三视图.

这里所说的主视图、俯视图、左视图是相对于观察者而言的，位于物体不同方向的观察者，他们所画出的主视图、俯视图、左视图可能是不同的.

4、多边形

多边形是由一些线段首尾顺次相连围成的封闭图形，多边形根据它的边数可以分为三角形（即三边形）、四边形、五边形等，多边形的边数为n（n≥3）的叫做n边形．在多边形中，三角形是最基本的图形.

从一个多边形的某个顶点出发，分别连接这个顶点与其余各顶点，可以把这个多边形分割成若干个三角形，n边形可以分割成(n－2)个三角形，这样，多边形可以化归为三角形来研究．

【难点知识剖析】

1、物体三视图的画法及识别

对于简单物体的三视图，要能识别观察方向，能够想像出物体的原形.

2、平面图形的组合和分割

再复杂的平面图形都是由若干简单的基本图形组合而成的，就是由三角形、正方形、长方形、多边形、圆、扇形等基本图形组成．对于平面图形能进行简单的分割和组合. 【典型例题解析】

【例1】（1）如果用一个平面去截一个几何体，如果截面是圆，那么原来的几何体可能是什么？

（2）如果用一个平面去截一个几何体，如果截面是三角形，那么原来的几何体可能是是什么？

解：（1）如图所示，用平面去截球体，圆锥、圆柱等一些几何体，都可能使截面是圆。

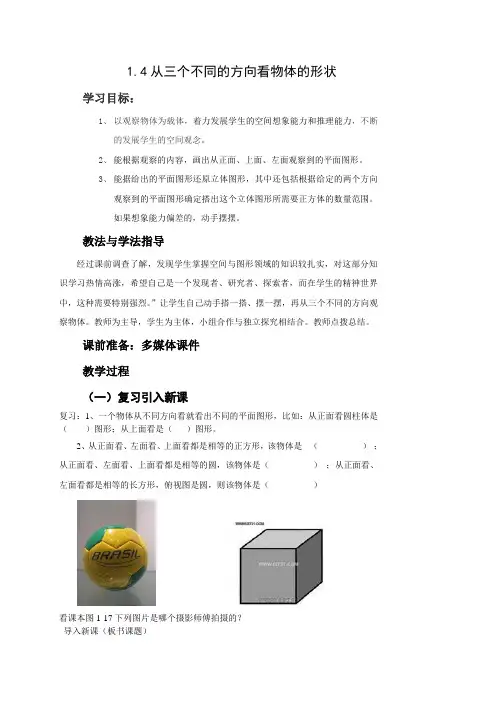

北师大版数学七年级上册教案 1.4从三个不同的方向观察

1.4从三个不同的方向看物体的形状

学习目标：

1、以观察物体为载体，着力发展学生的空间想象能力和推理能力，不断的发展学生的空间观念。

2、能根据观察的内容，画出从正面、上面、左面观察到的平面图形。

3、能据给出的平面图形还原立体图形，其中还包括根据给定的两个方向观察到的平面图形确定搭出这个立体图形所需要正方体的数量范围。如果想象能力偏差的，动手摆摆。

教法与学法指导

经过课前调查了解，发现学生掌握空间与图形领域的知识较扎实，对这部分知识学习热情高涨，希望自己是一个发现者、研究者、探索者，而在学生的精神世界中，这种需要特别强烈。”让学生自己动手搭一搭、摆一摆，再从三个不同的方向观察物体。教师为主导，学生为主体，小组合作与独立探究相结合。教师点拨总结。

课前准备：多媒体课件

教学过程

（一）复习引入新课

复习：1、一个物体从不同方向看就看出不同的平面图形，比如：从正面看圆柱体是（）图形；从上面看是（）图形。

2、从正面看、左面看、上面看都是相等的正方形，该物体是（）；从正面看、左面看、上面看都是相等的圆，该物体是（）；从正面看、左面看都是相等的长方形，俯视图是圆，则该物体是（）

看课本图1-17下列图片是哪个摄影师傅拍摄的？

导入新课（板书课题）

（二）探索交流，解决问题

1．师：组织学生进行比赛画图，让学生独立观察由几个小立方体组成的立体图形，并画出从正面、上面、左面看到的形状，看谁做的又好又快。

从正面看从左面看从上面看

生：画出从三方面看出的不同图形。三生板演，生纠错。

师：出示17页随堂练习

生：做练习，一生板演

2、师出示：做一做：用6个小立方块搭成不同的几何体，画出从上面、左面、上面看到的几何体的形状图，并与同伴交流。

师：以小组为单位动手做一做并讨论交流结果。

5.4从三个方向看(1)

课时编号

备课时间

课题 5.4从三个方向看（1）---( 教案)

教学目标 1、让学生经历从不同方向观察物体(几何体)的活动过程，发展空间观念，能与

他人交流并认真地表达自己的思维过程。

2、能识别简单物休的三视图、体会物体三视图的合理性。

3、会画几何体及其简单组合的三视图。

4、渗透图形的二维空间与三维空间的转换

教学重点体会从不同方向看同一物体可能看到不同的结果

教学难点如何画几何体及简单组合的三视图

教学过程

教学内容教师活动学生活动

创设情境，导入新课

多媒体播放配有诗朗诵的庐山照片。同学们能说说其中的含义吗？

教师引导学生观察自己日常生活中熟悉的事物。如：文具盒。分别从正面看，从左面看，从上面看，看到的结果是否相同？

投影显示课本中三幅图，请学生说出它们分别是从哪一个方向看到的。

观赏图片，跟音箱低声吟诵苏轼诗“横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。”多美的山，多美的诗，学生讨论回答，说说这首诗的含义，并说出日常生活中的类似体验。

由三位学生分别从正面、左面、上面观察一个正方体，并画出各自看到的平面图形，再用实物投影仪投影。依次再观察长方体、圆柱、三棱锥、圆锥等实物，让学生从正面、左面、上面观察，能看到什么图形。

思考：如果改变它们摆放的位置又会怎样呢？

学生练习投影所示图形从正面

从苏轼的诗句引入本节的内容，自然、贴切，容易引起学生求知的欲望和兴趣，积极踊跃参加活动。

同学们分别画出从这三个方向看到的文具盒的草图

小组讨论，组织交流，让学生代表将所画的图在投影仪上展示

学生自由讨论，各抒已见，教者暂不作评价

学生讨论该物体三视图中长方形的长、宽分别与该物体的关系

教师提问：你能举出日常生活中遇到的上述现象吗？

然后介绍主视图同左视图、俯视图，并向学生说明一般将左视图画在主视图的左边，将俯视图画在主视图的下面，然后引导学生总结归纳三个视图之间的关系。

从三个方向看物体的形状

从三个方向看物体的形状（教案）

一、学生状况分析

学生刚从小学升到中学，形象思维较弱，抽象水平较低。从不同的方向看，也正是立足于此，主要是引导学生从不同的角度观察几何体，因而多为直观的操作、感受，当然也需要进行一定的抽象，如将从某个角度正视物体的结果抽象成形状图，或将从三个方向看的形状图抽象出几何体的形状，因而对学生的抽象能力具有一定的要求。

二、教学任务分析

在学生了解生活中的立体图形，立体图形的展开与折叠及截一个几何体等内容之后，安排本节内容《从不同的方向看》，力图拓宽学生的思维，丰富学生对图形世界的认识。本节的教学任务是：首先初步体会从不同方向观察同一物体可能看到不同结果，能画出简单的三种形状图；然后经历由搭建模型、观察模型、画出三种形状图，到脱离模型、由平面形（从三个方向看到的形状图）到立体图形（立体图形）、搭模验证等过程。本节教学任务的目的实际上是为了较好地发展学生的空间想象能力、空间观念，而为了实现这个目标，需要让学生进行适当的说理，相对清晰地表达自己的思维，发展学生的表达能力和推理能力，同时，初一阶段的第一章，还兼具着提高学生学习兴趣的任务。

为此，确定以下教学目标：

1、知识技能：能识别简单物体的三种形状图，会画立方体及其简单组合的三种形状图，能根据三种形状图描述基本几何体或实物原形，会根据某几何体的某二种或三种形状图，找出满足条件的小正方块的数量。

2、过程目标：

①经历“从不同方向观察物体”的活动过程，发展学生的空间概念和合理的想象；

②在观察过程中，初步体会从不同方向观察同一物体得到的结果是不一样的；

③通过观察和动手操作，经历和体验组合体及从三个方向看的形状图确定几何体，培养实验操作能力，进一步发展空间观念。

3、情感目标：培养学生重视实践、善于观察、主动探索、勇于发现、合作交流的品质。

重点：会画用立方体拼搭简单几何体的三种形状图；

难点：根据从三个方向看到的形状图确定几何体的形状。

初中数学七年级上册《从三个方向看物体的形状》学习指导

初中数学七年级上册

《从三个方向看物体的形状》学习指导

一、学习目标导航

1、经历从不同方向观察物体的活动过程，体会出从不同方向看同一物体，可能看到不同的结果；能识别从不同方向看几何体得到相应的平面图形.

2、通过观察能画出不同角度看到的平面图形（三视图）.

重点：从不同的方向观察物体.

难点：能识别从三个方向看到的简单物体的形状，并能根据看到的形状描述基本几何体或实物原型.

二、相关知识链接

用一个平面去截几何体，截不同的几何体时截出的图形的形状可能相同；截同一几何体时，不同的截法截出的图形的形状可能不同.

三、学习引导

从不同方向看物体

1、观察下面五幅图，写出它们分别是从什么方向看到的？

2、画出下图从不同方向看到的形状图

从正面看________ 从左面看________ 从上面看________

由三视图推断原几何体的形状

一个几何体由几个大小相同的小立方体搭成，从上面和左面看到的这个几何体的形状图如下图所示，请搭出满足条件的几何体。你搭的几何体由几个小立方块构成？

从上面看从左面看

独立完成例题

如图是由几个大小相同的小正方体搭成的几何体从上面看到的图形，小正方形中的数字表示在这个位置小正方体的个数。请画出从正面、左面看到的这个几何体的形状图。

预习检测

1、由四个大小相同的正方体组成的几何体如左图所示，那么它的俯视图是（）

A. B. C. D.

2、若一个几何体的从正面、左面、上面看到的形状图分别是三角形、三角形和四边形，则这个几何体可能是（）

A.球 B.圆柱 C.圆锥 D.四棱锥 3、如图是由几个小正方体所搭几何体的俯视图。小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的左视图。

参考答案：

1、B（提示：该几何体由四个小正方体组成，第一行有3个小正方体，故它的俯视图为B）

§1.4 从三个方向看物体的形状(教)

e百分文化学校北师大版七年级数学姓名：

1 §1.4 从三个方向看物体的形状

【学习目标】

1、经历从不用方向观察物体的活动过程，发现空间的概念；

2、在观察过程中初步体会从不同的方向观察同一物体可能看到不同的形状；

3、能认识从三个方向看到简单物体的形状，会画立方体及简单组合体从方向看到的形状，并能够根据看到的形状描述基本几何体或实物模型。

【课前知多少】

1、截面：用一个平面去截一个几何体，截出的面叫做截面；

2、截面的形状与被截的几何体有关，还与截面的角度和方向有关。

【合作探究问题解决】

一、从不同的方向观察物体

我们从不同的角度观察同一物体，可能看到不同的情况(如右图）。

我们可根据正面、上面、左面三个不同方向看物体，然后描绘出观察者所看到的形状，

这样就可以把一个立体图形转化为平面图形。

例1、一辆小汽车从小明的面前经过，请按照汽车被摄入镜头先后顺序给下面的照片编号．

答：先后顺序为：

例2：下面五幅图分别是从右图中什么方向看到的？

答：图（1）是从面背看到的，图（2）是从面上看到的，图（3）是从面左看到的，

图（4）是从面正看到的，图（5）是从面右看到的， ① ② ③ ④ ⑤ e百分文化学校北师大版七年级数学姓名：

2 二、物体的三视图

问题:请同学们根据下图中堆放好立方体块,然后从三个方向看,思考分别看到哪些图象?

从上面的活动中可以体会到从不同的方向看同一物体时,可能看到不同的图形.其中,

从正面看到的图叫主视图,
