一种简单的交流电压测量方法
一种简单的交流电压测量方法
姓名：李俊利 序号：18
通常,在测量220V或380V工频电压时,并不要求非常高的精度,一般的控制系统中,能精确到1%就足够了。在这里向大家介绍一种设计得非常简单的测量方法，实践证明，该方法实用、可靠，成本低廉，完全能够满足一般监控系统的要求。
硬件电路：仅用一个220V/6V-1W的普通电源变压器，经过全波整流，小电容滤波，滤除其高频干扰谐波，然后电阻分压成适合A/D转换的带有纹波的电压。直接连接到A/D输入脚。如果测量380V的电压，将两只220V的变压器串联使用即可。
(m_nAdcValue<=m_nPreAdcValue)&&(m_cAdccount<100);
m_cAdccount++)
{
m_nPreAdcValue=m_nAdcValue;
ADCSRA|=_BV(ADSC);
//等待转换结束
while(ADCSRA&_BV(ADSC));
m_nAdcValue=ADCL;
校准电压可以在分压电阻中设置一个电位器，也可以软件校准。软件校准的方法：例如在380V点校准，把结果乘以380，再除以380，假如得382。那么，把除数变成382即可。
这样测量交流电压，在宽范围内的线性不是太好，主要原因是全波整流的二极管电压降是一个常数（约1.4V)。但针对220V或380V的电压测量来讲，电压波动不可能超过30%，在此范围内的线性误差还是可以接受的。我曾以一只0.5级的电压表与采取该方法的测量显示值相比较，基本一致。
附一段测量程序：
//电压测量程序
int mesure(void)
{
uchar m_cAdccount; //ADC转换次数
初中二年级物理实验研究电压的测量方法
初中二年级物理实验研究电压的测量方法电压是物理学中的一个重要概念，测量电压的方法对于初中二年级的物理实验来说是非常关键的。
本文将介绍几种常用的测量电压的方法，并分析其优缺点。
一、直接测量法直接测量法是最简单的测量电压的方法之一。
它使用电压计直接测量电路中的电压。
在实验中，可以使用直流电压计或交流电压计来实现。
直流电压计是用来测量直流电压的仪器，它通过连接到电路中的两个点来测量电压。
交流电压计则可以用来测量交流电压。
在测量过程中，要确保电压计的测量范围适应被测电压，并且连接方式正确。
直接测量法的优点是简单易行，能够直接获得准确的电压数值。
然而，直接测量法的缺点在于需要使用专门的测量仪器，而且当电压超出测量范围时，会对测量结果产生误差。
二、电桥测量法电桥测量法是另一种常用的测量电压的方法。
它基于电桥平衡原理，通过调节电桥的各个参数，使得电桥所连接的电路中的电流为零，从而测量电压的数值。
电桥测量法的原理是利用电桥平衡条件来确定电压的大小。
在实验中，可以使用魏斯顿电桥、惠斯通电桥等不同类型的电桥来进行测量。
电桥测量法的优点是测量精度高，适用于各种不同的电路。
然而，电桥测量法也存在一些缺点。
首先，对于初学者来说，可能需要一定的时间和实践才能熟练操作电桥测量法。
其次，电桥测量法对电路中的细微变化非常敏感，所以需要保证电路中的各个元件质量可靠。
三、电压分压法电压分压法是一种常用的测量高电压的方法。
它通过使用电阻器将高电压分压为较低的电压，再利用电压计等仪器测量分压后的电压来计算原始的高压数值。
电压分压法的原理是根据欧姆定律，电路中电阻与电压成正比关系。
在实验中，需要根据被测电压的范围和测量精度选择合适的电阻值。
通过分压比例计算，可以准确地获得原始电压的数值。
电压分压法的优点是测量范围广，适用于高电压或超过仪器测量范围的电压。
但是，电压分压法也存在一定的局限性，需要考虑分压电阻的引入误差以及仪器精度的限制。
综上所述，初中二年级物理实验中，测量电压的方法有直接测量法、电桥测量法和电压分压法等。

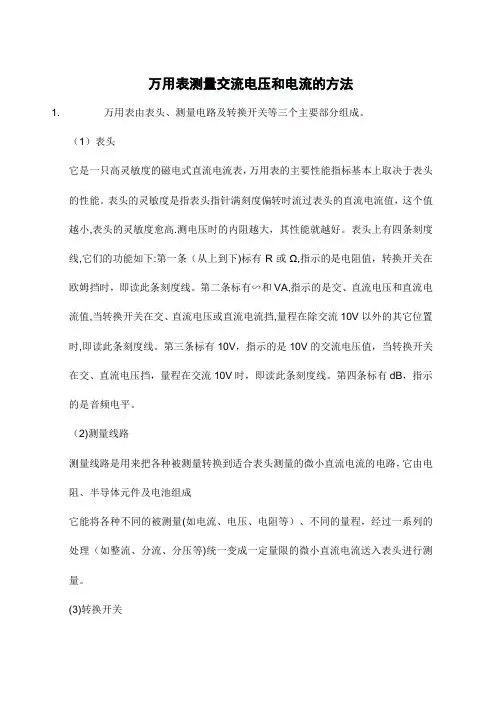

万用表测量交流电压和电流的方法
万用表测量交流电压和电流的方法1. 万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小,表头的灵敏度愈高.测电压时的内阻越大，其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条（从上到下)标有R或Ω,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求.转换开关一般有两个，分别标有不同的档位和量程.2. 2．符号含义(1）∽表示交直流（2）V－2。
5KV 4000Ω/V 表示对于交流电压及2。
5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V3. 万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
(2)进行机械调零。
（3)根据被测量的种类及大小,选择转换开关的挡位及量程，找出对应的刻度线。
（4)选择表笔插孔的位置。
一种简易三相交流电相序测试方法
一种简易三相交流电相序测试方法介绍如下:
交流电相序指的是交流电中三相电压之间的相位关系，通常表示为ABC或RST等，正确的相序对于电气设备的正常运行非常重要。
因此，进行相序测试是电气工程师和技术人员必须掌握的技能。
本文将介绍一种简易三相交流电相序测试方法。
首先，我们需要准备一些工具，包括交流电压表、电线夹、示波器等。
以下是该方法的具体步骤：
步骤1：根据电路要求选择合适的电线夹，将其分别固定在ABC三相电线上，并确保电线夹接触紧密。
步骤2：将三相交流电源开启，测量每个相位的电压值，分别用交流电压表读数记录下来。
步骤3：打开示波器，并将测量结果放入示波器中。
此时应在示波器上看到随着电压的变化而变化的波形，同时确定每个相位的角度差，相差120度。
步骤4：对于正常的相序组合ABC，示波器上的波形信号应该为逐渐上升的正弦波，依次为A、B、C相。
如果波形显示不符合这一特征，就说明相序可能存在问题。
步骤5：对于不正常的相序组合，可以使用相位旋转器进行修正。
在修正过程中，需要根据示波器上显示的波形信号做出相应的调整，直到发现符合正常相序的波形为止。
需要注意的是，这种方法需要一定的电子技术背景支持，如果操作不当可能会带来安全风险。
因此，进行相序测试时务必小心谨慎，需要遵守相关电气安全程序，以确保安全和可靠性。
总的来说，这种方法可以用来测试三相电压的相位关系。
与其他方法相比，这种方法具有简便、便捷、实用的优点，适用于小规模的电路测试和检测。
如果您需要进行更精确的测量和调整，请参考专业设备和工具，以确保操作的准确性和可靠性。
交流电压的测量方法
交流电压的测量方法交流电压是指电流的方向和大小在不断变化的电压。
为了测量交流电压，我们可以使用各种不同的方法和仪器。
最常见的测量交流电压的方法之一是使用电压表。
电压表是一种用来测量电压的仪器，它可以测量电路中的电压，以便确定电路中的电势差或电压值。
电压表一般分为模拟电压表和数字电压表两种。
模拟电压表使用指针和刻度来显示电压值。
它通过连接到被测电路的两端，将电压应用到指针上。
指针会通过摆动来显示电压值，刻度盘上的刻度表示电压值。
模拟电压表一般使用电磁力作为工作原理，通过在电磁场中施加一个力来移动指针。
数字电压表使用数字显示电压值。
它通过将电压转换为数字信号，并通过数字显示器来显示电压值。
数字电压表一般使用模数转换器（ADC）将电压转换为数字信号，然后将其显示在数字显示器上。
除了使用电压表之外，还可以使用示波器来测量交流电压。
示波器是一种用于显示电压波形的仪器。
它可以显示时间和电压的关系，从而使我们能够观察到交流电压的周期性变化。
示波器一般通过将被测电压应用到垂直输入通道上，然后将时间基准应用到水平输入通道上，从而显示电压波形。
示波器可以显示正弦波、方波、脉冲波等不同类型的交流电压波形。
除了电压表和示波器，还可以使用电压变压器来测量交流电压。
电压变压器是一种使用互感原理将交流电压变压或降压的变压器。
它通过将被测电压连接到输入侧，然后通过转换比例将电压变换到输出侧。
通过测量输出侧的电压，我们可以确定输入侧电压的大小。
电压变压器通常具有高精度和高分辨率，可以用于测量较高电压的交流电源。
此外，还可以使用直流电压法测量交流电压。
直流电压法是通过将待测电压与已知偏压相比较，从而实现测量的一种方法。
在进行直流电压法测量交流电压时，我们首先将待测电压与已知偏压连接在一起。
然后通过调整已知偏压的大小和方向，使得两个电压相互抵消。
当两个电压完全抵消时，我们可以确定待测电压的大小，从而测量交流电压。
总之，测量交流电压的方法有很多种，其中包括使用电压表、示波器、电压变压器和直流电压法等。
交流电压测量方法介绍
交流电压测量方法介绍
交流电压测量是电学领域中的一个重要问题。
下面介绍几种常用的交流电压测量方法。
1. 单相交流电压测量
单相交流电压测量是指使用一个单相电压表来测量交流电压。
单相电压表通常由一个电阻表头和一个电源组成。
当电源正极连接到电阻表头中的一根线时,电压表的指针会指向正极;当电源负极连接到电阻表头中的一根线时,电压表的指针会指向负极。
通过读取电压表的指针位置,可以计算出交流电压的大小。
2. 三相交流电压测量
三相交流电压测量是指使用一个三相电压表来测量交流电压。
三相电压表通常由一个电阻表头和一个电源组成。
当电源正极、负极和中性点分别连接到电阻表头中的三根线时,电压表的指针会指向不同的方向。
通过读取电压表的指针位置,可以计算出交流电压的大小。
3. 交流电压的波形分析
交流电压的波形分析是测量交流电压的重要方法。
通过对交流电压的波形进行分析,可以确定交流电压的振幅、频率和相位等参数。
一般来说,交流电压的波形呈现出正弦波的特征,其振幅随时间的变化而变化。
4. 数字信号处理
数字信号处理是近年来发展较快的领域之一,其可以用于测量和交流电压。
数字信号处理技术可以通过对电压信号进行采样、量化和滤波等操作,来获取电压信号的详细信息。
通过使用数字信号处理技术,可以更加精确地测量和交流电压。
以上是交流电压测量的一些常见方法。
在实际测量中,需要根据具体情况选择合适的测量方法,并注意测量过程中的安全和精度。
万用表测量交流电流电压方法
万用表测量交流电的有效值，常用的有三种方法：
方法一：峰值整流
我们知道，交流电的有效值为峰峰值的0.707倍，所以知道了峰峰值也就知道了有效值。
这个电路的优点是电路简单，缺点是非正弦波信号不准。
电路如下图所示
方法二：平均值整流，又称均方根整流
这和常见的桥式整流没什么区别，知道了整流后的电压也就知道了有效值。
比峰值整流好点，但精度还是不太
够，常用在3位半左右的数字表中。
电路如下图所示
方法三：真有效值电路
本方法用在比较高级一点的表中，应用此电路的数字表会在描述中写“真有效值测量”。
这种测量电路对于波形有
畸变的正弦波也能很好的测量。
多用在4位半精度以上的交流表中
其中的AD737大概人民币15元左右，对于几十块钱的万用表，是没有厂家能用上它的。
下图为著名仪器厂商FLUKE福
禄克公司的15B万用表，市场价300-500元左右，它里面也只是用到了平均值整流方式。
交流电压测量方法介绍
交流电压测量方法介绍交流电压是指电路中电流方向和大小随时间变化而变化的电压。
在实际的电路中，交流电压的测量是一项非常重要的工作，它关系到电路的正常运行和电能的有效利用。
下面将介绍几种常用的交流电压测量方法。
1.电压表法：最直接常用的方法是使用电压表来测量交流电压。
电压表是一种专门用于测量电压的仪表，它能够测量电路中任何位置的电压。
在测量交流电压时，将电压表的正负极分别连接到电路的两个触点上，即可通过电压表的读数来获得交流电压的数值。
2.适配器法：适配器法是通过使用适配器装置来改变电源电压，从而实现对交流电压的测量。
适配器是一种具有变换功能的装置，可以将输入的交流电压转换为输出的直流电压。
在测量交流电压时，将适配器的输入端连接到待测的交流电源上，将输出端连接到直流电压表，并通过直流电压表的读数来获得交流电压的数值。
3.示波器法：示波器是一种用于观察和测量交流信号的仪器，它可以显示出电压信号随时间变化而产生的波形图。
在测量交流电压时，将示波器的探头连接到待测的交流电源上，将示波器的探头接地，然后在示波器屏幕上观察到交流电压的波形图，并通过波形图的形状和幅值来获得交流电压的信息。
4.平均值法：平均值法是一种通过对交流电压的平均值进行测量来获得交流电压的方法。
在测量交流电压时，先将交流电压与一个固定的频率相乘，然后对乘积值进行积分，并将其除以一个时间间隔得到交流电压的平均值。
通过平均值的算法来获得交流电压的数值。
总之，交流电压测量是电路中非常常见的工作，通过不同的方法可以实现对交流电压的准确测量。
不同的方法有各自的优缺点，我们可以根据实际的需求和测量场景来选择适合的测量方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

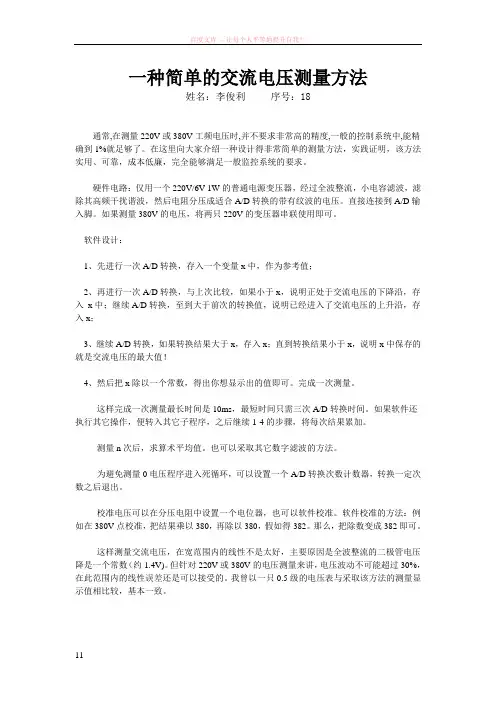

一种简单的交流电压测量方法
姓名：李俊利序号：18
通常,在测量220V或380V工频电压时,并不要求非常高的精度,一般的控制系统中,能精确到1%就足够了。
在这里向大家介绍一种设计得非常简单的测量方法，实践证明，该方法实用、可靠，成本低廉，完全能够满足一般监控系统的要求。
硬件电路：仅用一个220V/6V-1W的普通电源变压器，经过全波整流，小电容滤波，滤除其高频干扰谐波，然后电阻分压成适合A/D转换的带有纹波的电压。
直接连接到A/D输入脚。
如果测量380V的电压，将两只220V的变压器串联使用即可。
软件设计：
1、先进行一次A/D转换，存入一个变量x中，作为参考值；
2、再进行一次A/D转换，与上次比较，如果小于x，说明正处于交流电压的下降沿，存入x中；继续A/D转换，至到大于前次的转换值，说明已经进入了交流电压的上升沿，存入x；
3、继续A/D转换，如果转换结果大于x，存入x；直到转换结果小于x，说明x中保存的就是交流电压的最大值！
4、然后把x除以一个常数，得出你想显示出的值即可。
完成一次测量。
这样完成一次测量最长时间是10ms，最短时间只需三次A/D转换时间。
如果软件还执行其它操作，便转入其它子程序，之后继续1-4的步骤，将每次结果累加。
测量n次后，求算术平均值。
也可以采取其它数字滤波的方法。
为避免测量0电压程序进入死循环，可以设置一个A/D转换次数计数器，转换一定次数之后退出。
校准电压可以在分压电阻中设置一个电位器，也可以软件校准。
软件校准的方法：例如在380V点校准，把结果乘以380，再除以380，假如得382。
那么，把除数变成382即可。
这样测量交流电压，在宽范围内的线性不是太好，主要原因是全波整流的二极管电压降是一个常数（约1.4V)。
但针对220V或380V的电压测量来讲，电压波动不可能超过30%，在此范围内的线性误差还是可以接受的。
我曾以一只0.5级的电压表与采取该方法的测量显示值相比较，基本一致。
附一段测量程序：
//电压测量程序
int mesure(void)
{
uchar m_cAdccount; //ADC转换次数
uint m_nAdcValue; //当前ADC转换值
uint m_nPreAdcValue; //前次ADC转换值
// enum condition eX;
//定义A口为输入，A0无上拉电阻，A1~A7有上拉电阻
DDRA=0X00;
PORTA=0XFE;
//有关变量初始化
m_nAdcValue=0;
m_nPreAdcValue=0;
//内部2.56V参考电压，0通道
ADMUX=0Xc0;
//使能ADC, 时钟：ck/32
ADCSRA=_BV(ADEN)|_BV(ADPS2)|_BV(ADPS0);
//开始第一次转换
ADCSRA|=_BV(ADSC);
//等待转换结束
while(ADCSRA&_BV(ADSC))
;
//读取第一次转换值
m_nAdcValue=ADCL;
m_nAdcValue|=(uint)(ADCH<<8);
for(m_nPreAdcValue=m_nAdcValue,m_cAdccount=0;
(m_nAdcValue<=m_nPreAdcV alue)&&(m_cAdccount<100);
m_cAdccount++)
{
m_nPreAdcValue=m_nAdcValue;
ADCSRA|=_BV(ADSC);
//等待转换结束
while(ADCSRA&_BV(ADSC));
m_nAdcValue=ADCL;
m_nAdcValue|=(uint)(ADCH<<8);
}
for(m_nPreAdcValue=m_nAdcValue,m_cAdccount=0;
(m_nAdcValue>=m_nPreAdcV alue)&&(m_cAdccount<100);
m_cAdccount++)
{
m_nPreAdcValue=m_nAdcValue;
ADCSRA|=_BV(ADSC);
//等待转换结束
while(ADCSRA&_BV(ADSC))
;
m_nAdcValue=ADCL;
m_nAdcValue|=(uint)(ADCH<<8);
}
if(g_nBaseV oltage==100)
m_nPreAdcV alue=m_nPreAdcV alue/4;
else
m_nPreAdcValue=m_nPreAdcValue/2; return(m_nPreAdcV alue);
}。
