工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图考试试题(附答案)
工程制图考试试题（附答案）一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7.空间两直线互相平行，则它们的同面投影也一定平行。
8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面 __ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图自考试题及答案

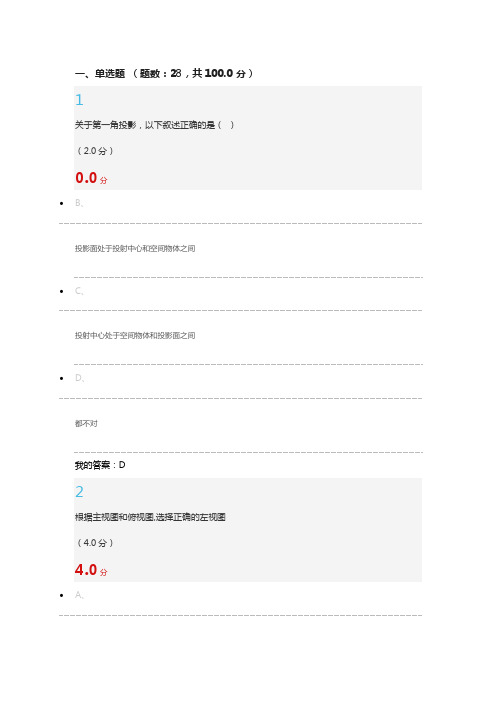

工程制图自考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，比例尺是用来表示图样中尺寸与实际尺寸之间的比例关系，以下哪个比例尺是正确的？A. 1:1000B. 1:100C. 1:10D. 1:2答案：A2. 在工程制图中，以下哪个符号表示螺纹？A. ∅B. ⊥C. MD. φ答案：C3. 工程制图中，剖面图主要用于表示物体的：A. 内部结构B. 外部轮廓C. 尺寸大小D. 材料特性答案：A4. 根据第三角投影法，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 后视图答案：B5. 在工程制图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点画线D. 双点画线答案：A6. 以下哪个符号用于表示公差？A. ±B. ≠C. ≈D. ∅答案：A7. 工程制图中，以下哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：B8. 在工程制图中，以下哪个符号表示倒角？A. ⊥B. ∠C. CHAMFERD. FILLET答案：C9. 工程制图中，以下哪个视图可以单独表示物体的某个特定面？A. 正视图B. 局部视图C. 斜视图D. 旋转视图答案：B10. 在工程制图中，以下哪个单位是长度单位？A. 牛顿（N）B. 帕斯卡（Pa）C. 米（m）D. 秒（s）答案：C二、填空题（每空3分，共30分）11. 工程制图中，尺寸数字通常标注在_________上。
答案：尺寸线12. 第三角投影法中，主视图通常放置在物体的_________方向。
答案：正面13. 在工程制图中，_________是用来表示物体长度方向的线型。
答案：点画线14. 螺纹的标注中，M10×1表示螺纹的公称直径为_________毫米。
答案：1015. 工程制图中，_________是指物体在投影面上的投影。
答案：投影图16. 当需要表示物体内部结构时，可以采用_________图。
工程制图试题及答案

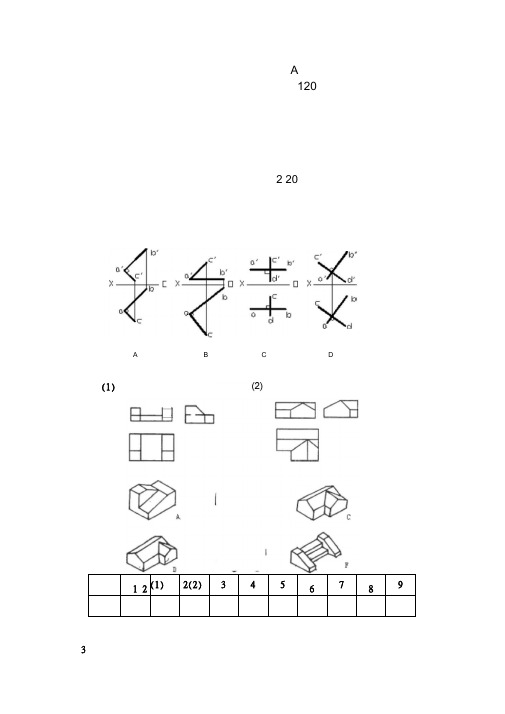

3.已知圆柱被截取切后的主、俯视图，正确的左视图是（
）
4．已知主视图和俯视图，正确的左视图是（
）。
(A)
(B)
(C)
(D)
5. 已知平面与V面的倾角为30°，正确的投影图为
。
（1）
（2）
ቤተ መጻሕፍቲ ባይዱ（3）
）。
（4）
6．图示断面的正确画法是（
7.判断下列各图是否表示平面。
8．正确的左视图是（
）。
三、点线面题：（48分）
p q
p
q
p q
一判断立体表面上指定线段、平面相对于投影面的位置，将结果填 写在右下表中。
线段AB 线段BC 线段CD 平面P 平面Q 平面R
线 线 线 面 面 面
二、判断与选择题：(24分） 1.已知一立体的轴测图，按箭头所指的方向的视图是
。
2．已知物体的主俯视图，正确的左视图是（
）。
建筑工程制图试题
一、填空题 (28分) 1．投影法分 和 两大类。 2．在点的三面投影图中，aax反映点A到 面的距离，a’az 反映点A到 面的距离。 3．绘制机械图样时采用的比例，为 机件要素的线性 尺寸与 机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为 ，在H面上的投影形 状为 。 5．正等轴测图的伸缩系数是 ，简化伸缩系数是 。 6.同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___ （一样的，不一样的）。 7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半 圆注______尺寸。
1
10 – 4
2
已知三角形ABC的AC边是侧垂线，完成三角形的水 平投影。
工程制图试题及答案(超好)
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为 1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为 16 mm，旋向为右（左、右）；导程为1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
工程制图考试试卷及其答案
试题：01．填空题：0102A01.一个完整的尺寸包括、、和。
0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制.0102A03。
轴线(中心线)用线绘制;断裂边界线用线绘制.0102A04.比例是指之比.0102A05。
机件的真实大小应以依据，与图形的大小及绘图的准确度无关. 0102A06。
绘制圆的对称中心线时，圆心应是相交。
0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号. 0102A08。
圆弧半径尺寸应标注在投影上。
0102A09。
等于半圆的圆弧标注尺寸,符号是。
0102A10.平面图形的尺寸有、、.0102A11.假想轮廓线用线绘用。
0102A12。
放大比例是指。
0102A13.缩小比例是指。
0102A14。
原值比例是指。
0102A15。
斜度是指.0102A16。
锥度是指。
0102A17.丁字尺工作面是用来画线。
0102A18。
斜度符号是，锥度符号是.0102A19.圆弧连接是把和另一线段（直线或圆弧）。
0102A20.平面图形的线段分为、、。
0102A21。
具有定形尺寸而无定位尺寸的线段叫。
0102A22.图样中书写的文字、数字、字母都必须做到、、、。
0102A23.汉字应采用,并写成。
0102A24。
在同一图样中，同类相应线的宽度。
0102A25。
尺寸线终端形式有和.0102A26。
尺寸界线表示尺寸的、位置.0102A27。
EQA的含义是.0102A28.C2的含义是。
0102A29。
尺寸线用绘制,不能用代替。
0102A30。
标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。
0103A01。
投影法分为和。
0103A02。
平行投影法分为和.0103A03。
直角三角形法中包括的要素有、、、。
0103A04.两投影面体系是由互相垂直的面和面构成的.0103A05。
在点的投影图中，点的水平投影与正面投影的连线。
0103A06。
点的面投影到X轴的距离等于空间点到距离。
工程制图试题及答案和习题集答案-cad

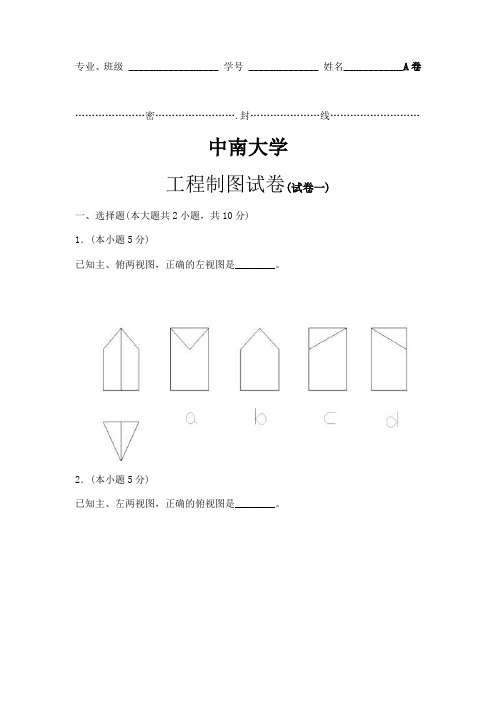

专业、班级 __________________ 学号 ______________ 姓名____________A卷…………………密…………………….封…………………线………………………中南大学工程制图试卷(试卷一)一、选择题(本大题共2小题，共10分)1．(本小题5分)已知主、俯两视图，正确的左视图是________。
2．(本小题5分)已知主、左两视图，正确的俯视图是________。
(a) (b) (c) (d)二、截交线(本大题共1小题，共10分) 1．(本小题10分)完成水平投影，补画侧面投影。
三、二求三(本大题共2小题，共25分) 1．(本小题15分)补画左视图2．(本小题10分)补画左视图四、剖视剖面(本大题共3小题，共35分)1．(本小题10分)改正剖视图中的错误。
2．(本小题15分)主视图改画成半剖视图，并画出全剖视的左视图：3．(本小题10分)把主视图画成全剖视：五、综合运用(本大题共1小题，共20分)根据轴测图和给出的主视图，采用适当的表达方法，补全表达该机件所需的各视图。
工程制图期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）4、根据主、俯视图，选择正确的主视图的剖视图。
（）5四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）八、补全相贯线正面投影。
工程制图试题含答案
工程制图试题答案（3）
一、填空题（20分）
1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
2、轴测图中常用的有正等轴测图，斜二轴测图两种。
3、图纸的基本幅面有A0 A1 ，A2 ，A3 ，A4 5种。
图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。
4、根据断面图的配置不同，可将断面图分为移出断面图和重合断面图。
5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制，分度圆和分度线用细点划线线绘制，齿根圆和齿根线用细实线线绘制，也可省略不画。
6、城市排水工程包括根据污水种类不同分为城市污水排水工程，和城市雨水排水工程。
7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。
二、根据立体图画三视图（10分）
三、过A点作直线AB与MN平行，并判断AB与CD是否相交（10分）
四、补画第三试图（10分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图试题答案（3）
一、填空题（20分）
1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
2、轴测图中常用的有正等轴测图，斜二轴测图两种。
3、图纸的基本幅面有A0A1 ，A2 ，A3 ，A4 5种。
图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。
4、根据断面图的配置不同，可将断面图分为移出断面图和重合断面图。
5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制，分度圆和分度线用细点划线线绘制，齿根圆和齿根线用细实线线绘制，也可省略不画。
6、城市排水工程包括根据污水种类不同分为城市污水排水工程，和城市雨水排水工程。
7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。
二、根据立体图画三视图（10分）。
三、过A点作直线AB与MN平行，并判断AB与CD是否相交（10分）
四、补画第三试图（10分）·
五、标注尺寸（尺寸数字从图中量取，取整数）（20分）
(
六、根据物体的三视图，画出正等轴测图（10分）
七、将下列主视图改画全剖试图（20分）
[。
