电气符号电气图敷设管线字母代表意思
电气各种敷设方式代表符号
各种敷设方式代表符号令狐采学符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC焊接钢管MT电线管PCPVC塑料硬管FPC阻燃塑料硬管CT桥架MR金属线槽M钢索CP金属软管PR塑料线槽RC镀锌钢管二，导线敷设方式的表示DB直埋TC电缆沟BC暗敷在梁内CLC暗敷在柱内WC暗敷在墙内CE沿天棚顶敷设CC暗敷在天棚顶内SCE吊顶内敷设F地板及地坪下SR沿钢索BE沿屋架，梁WE沿墙明敷三，灯具安装方式的表示CS链吊DS管吊W墙壁安装C吸顶R嵌入S支架CL柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CEPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。
电气图纸中敷设方式符号表示大全
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
电气图纸中敷设方式符号表示大全
在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面小编就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。
一、导线穿管表示
二、SC-焊接钢管
三、MT-电线管
四、PC-PVC塑料硬管
五、FPC-阻燃塑料硬管
六、CT-桥架
七、MR-金属线槽
八、M-钢索
九、CP-金属软管
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿Hale Waihona Puke 跨梁（屋架）敷设：AB暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
一十、PR-塑料线槽
一十一、RC-镀锌钢管
二、导线敷设方式表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三、灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
电气符号及含义汇总
1、管路敷设标注方法（导线敷设部位、方式）AB：沿或跨梁（屋架）敷设AC：吊顶内敷设ACC：暗敷设在不能进人的顶棚内ACE：在能进人的吊顶在敷设AL铝皮线卡敷设BC:在梁内暗敷BE：沿屋架或跨屋架敷设DB-直埋CC：暗敷设在屋面或顶板内：CC：沿现浇板内暗敷设CC：暗敷设在顶棚内CP：穿蛇皮管/金属软管敷设CT：电缆桥架敷设CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CLE：沿柱或跨柱敷设CLC：柱子内暗敷SC：穿焊接钢管敷设SCE：吊顶内敷设,要穿金属管SR：沿钢索（钢线槽）敷设TC：电缆沟敷设F：地板及地坪下敷设FC：暗敷设在地面内WE（WS）：沿墙面敷设WC：暗敷设在墙内PC：硬塑料管敷设PCL：塑料夹敷设PL：阻燃半硬聚乙烯管敷设QR：铝合金线槽敷设MT：穿电线管敷设MR：封闭式金属线槽敷设M：用钢索敷设：PR：塑料线槽敷设FPC：穿阻燃半硬聚氯乙烯管敷设K：瓷瓶或拄式绝缘子敷设KPC：穿聚氯乙烯塑料波纹电线管敷设RC：水煤气管2、导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管SC-焊接钢管3、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……4、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示； 2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示； 3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称； 4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
电气各种敷设方式代表符号

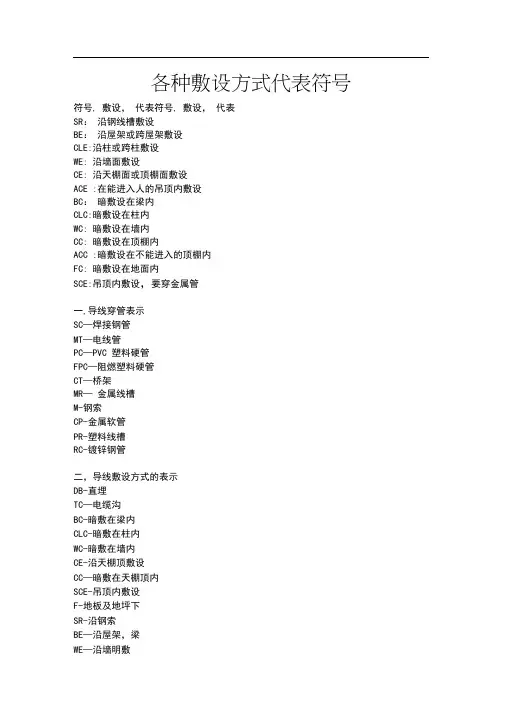

各种敷设方式代表符号符号, 敷设，代表符号, 敷设，代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE: 沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE :在能进入人的吊顶内敷设BC：暗敷设在梁内CLC:暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC :暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE:吊顶内敷设，要穿金属管一,导线穿管表示SC—焊接钢管MT—电线管PC—PVC 塑料硬管FPC—阻燃塑料硬管CT—桥架MR—金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC—电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE—沿屋架，梁WE—沿墙明敷二，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装C—吸顶 R-嵌入S-支架 CL—柱上沿钢线槽：SR 沿屋架或跨屋架:BE 沿柱或跨柱：CLE 穿焊接钢管敷设:SC 穿电线管敷设:MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设:TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内:CLC 沿墙面敷设:WS 暗敷设在墙内：WC 沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设：SCE 地板或地面下敷设：FC建筑电气工程设计常用图形和文字符号》OoDXooI 73 页规定:线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设: KPC穿金属软管敷设：CP直接埋设:DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设： AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F 表达线路敷设部位标注的文字代号标注代号对照表达内容英文代号汉语拼音代号本图集代号沿钢索敷设SR S S沿屋架或层架下弦敷设BE LM LM沿柱敷设CLE ZM ZM沿墙敷设WE QM QM沿天棚敷设CE PM PM在能进人的吊顶内敷设ACE PNM PNM 暗敷在梁内BC LA LA 暗敷在柱内CLC ZA ZA 暗敷在屋面内或顶板内CC PA PA 暗敷在地面或者地板内FC DA DA 暗敷在不能进入人的吊顶内AC PNA PNA 暗敷在墙内WC QA QA PVC ――用阻燃塑料管敷设DGL――用电工钢管敷设VXG――用塑制线槽敷设GXG――用金属线槽敷设KRG――用可挠型塑制管敷设LM—-沿屋架或屋架下弦敷设ZM—沿柱敷设QM -沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA —暗设在墙内PA -—暗设在屋面内或顶棚内DA -—暗设在地面或地板内PNA —暗设在不能进入的吊顶内PVC――用阻燃塑料管敷设DGL――用电工钢管敷设VXG――用塑制线槽敷设GXG――用金属线槽敷设KRG――用可挠型塑制管敷设LM -沿屋架或屋架下弦敷设ZM --沿柱敷设QM —沿墙敷设PL ——沿天棚敷设LA —-暗设在梁内ZA —暗设在柱内QA -暗设在墙内PA --- 暗设在屋面内或顶棚内DA ――暗设在地面或地板内PNA —暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号序号导线敷设方式和部位文字符号序文字符号号导线敷设方式和部位1用瓷瓶或瓷柱敷设K14沿钢索敷设SR 2用塑料线槽敷设PR15沿屋架或跨屋架敷设BE 3用钢线槽敷设MR16沿柱或跨柱敷设CLE 4穿水煤气管敷设RC17沿墙面敷设WE沿顶棚面或顶板面敷5穿焊接钢管敷设SC18设CE在能进人的吊顶内敷6穿电线管敷设TC19设ACE 穿聚氯乙烯硬质管7敷设PC20暗敷设在梁内BC穿聚氯乙烯半硬质8管敷设FPC21暗敷设在柱内CLC 9穿聚氯乙烯波纹管KPC22暗敷设在墙内WC敷设10用电缆桥架敷设CT23暗敷设在地面内FC 11用瓷夹敷设PL24暗敷设在顶板内CC暗敷设在不能进人的12用塑料夹敷设PCL25吊顶内ACC13穿金属软管敷设CP。
电气各种敷设方式代表符号
各种敷设方式代表符号符号，敷设，代表符号，敷设，代表SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE :沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE :在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC :暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设，要穿金属管—，导线穿管表示Se ■焊接钢管MT ■电线管PC-PVC塑料硬管FPC・阻燃塑料硬管CT ■桥架MR ■金属线槽M ■钢索CP ■金属软管PR ■塑料线槽Re ■镀锌钢管二，导线敷设方式的表示DB ■直埋TC・电缆沟BC ■暗敷在梁内CLC ■暗敷在柱内WC ■暗敷在墙内CE・沿天棚顶敷设Ce ■暗敷在天棚顶内SCE ■吊顶内敷设F・地板及地坪下SR-沿钢索BE■沿屋架，梁WE ■沿墙明敷二，灯具安装方式的表示CS ■链吊DS ■管吊W-墙壁安装C ■吸顶R ■嵌入S ■支架CL ■柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPe穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC建筑电气工程设计常用图形和文字符号》OODXOOl 73页规定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC混凝土排管敷设：CE 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：F 表达线路敷设部位标注的文字代号标注代号对照英文代号 汉语拼音代号沿钢索敷设SR S S 沿屋架或层架下弦敷设 BE LM LM 沿柱敷设 CLE ZM ZM 沿墙敷设 WE QM QM 沿天棚敷设CEPMPM表达内容本图集代号在能进人的吊顶内敷设ACE PNM PNM 暗敷在梁内BC LA LA 暗敷在柱内CLC ZA ZA 暗敷在屋面内或顶板内CC PA PA 暗敷在地面或者地板内FC DA DA 暗敷在不能进入人的吊顶内AC PNA PNA 暗敷在墙内WC QA QAPVC一一用阻燃塑料管敷设DGL ——用电工钢管敷设VXG ——用塑制线槽敷设GXG —一用金属线槽敷设KRG一一用可挠型塑制管敷设LM-沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA-暗设在柱内QA —暗设在墙内PA_ 一暗设在屋面内或顶棚内B A一暗设在地面或地板内PNA —暗设在不能进入的吊顶内PVC 一一用阻燃塑料管敷设DGL一一用电工钢管敷设VXG 一一用塑制线槽敷设GXG 一一用金属线槽敷设KRG 一一用可挠型塑制管敷设LM 一沿屋架或屋架下弦敷设ZM 一一沿柱敷设QM 一一沿墙敷设PL 一一沿天棚敷设LA 一一暗设在梁内QA —暗设在墙内PA——暗设在屋面内或顶棚内DA —一暗设在地面或地板内PNA 一暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号序导线敷设方式和部文字符序号导线敷设方式和部位文字符号位号号1用瓷瓶或瓷柱敷设K14沿钢索敷设SR 2用塑料线槽敷设PR15沿屋架或跨屋架敷设BE 3用钢线槽敷设MR16沿柱或跨柱敷设CLE 4穿水煤气管敷设RC17沿墙面敷设WE沿顶棚面或顶板面敷5穿焊接钢管敷设SC18设CE在能进人的吊顶内敷6穿电线管敷设TC19设ACE 穿聚氯乙烯硬质管7敷设PC20暗敷设在梁内BC穿聚氯乙烯半硬质8管敷设FPC21暗敷设在柱内CLC9穿聚氯乙烯波纹管KPC22暗敷设在墙内WC敷设10用电缆桥架敷设CT 11用瓷夹敷设PL用塑料夹敷设PCL1213穿金属软管敷设CP23暗敷设在地面内FC 24暗敷设在顶板内CC 暗敷设在不能进人的ACC 25吊顶内。
电气各种敷设方式代表符号
各种敷设方式代表符号之樊仲川亿创作符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在空中内SCE：吊顶内敷设,要穿金属管一, 导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或空中下敷设：FC定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在空中或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在空中或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。
此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。
V：绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。
S：双绞型。
A－XXX或镀银。
F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。
SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。
RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。
RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。
RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。
ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。
RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。
电气工程图例符号大全
电气工程图例符号大全电气工程图例符号大全电气工程施工图一般符一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索(ɡānɡ suǒ)CP-金属软管PR-塑料线槽RC-镀锌钢管(gāngguǎn)二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入(qiàn rù)S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管(gāngguǎn)敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面(qiánɡ miàn)敷设：WS暗敷设在墙内：WC沿天棚(tiānpéng)或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装(kǎi zhuānɡ)充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装(kǎi zhuānɡ)阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装(kǎi zhuānɡ)阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装(kǎi zhuānɡ)计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装(kǎi zhuānɡ)铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
