桥面系施工技术交底[详细]
桥面系施工安全技术交底
专业的论文在线写作平台
桥面系施工安全技术交底
交底内容：
一、施工危险源
在桥面系施工过程中存在的主要危险源是不遵守各项安全操作规程而造成的物体打击、机械伤害以及高处坠落伤害。
二、安全注意事项
1、进入施工现场遵守安全生产各项规章制度，正确穿戴防护用品，严禁赤脚、穿拖鞋、硬底鞋上岗，凡患有不适高空作业疾病的人员，不得参与桥面高处临边作业，临边作业系好安全带，做好安全防护。
2、搬运重物要统一协调，不得乱摆乱放，手脚不得放在重物下。
3、施工料具严禁放在桥梁边缘，防止掉落伤人，施工废料严禁高处抛物，垃圾废料及时清运，施工料具摆放整齐，做到文明施工，工完料清，保证车辆安全通行。
4、所有操作人员禁止疲劳作业，不得连班，工间休息严禁在梁边坐卧休息、嬉戏、打闹。
5、临时用电严格按照施工现场用电规范执行，做到“一机、一箱、一闸、一漏”。
6、所有操作人员劳动安全防护用品必须佩戴齐全有效，尤其持震动泵者必须带好安全帽、绝缘手套，穿绝缘靴和防护服。
7、现场氧气、乙炔使用间距5米，离火源10米。
氧气、乙炔运输时分别运输，运输中严禁碰撞，乙炔使。
桥面系施工技术交底(护栏、桥面铺装)
3
施工准备
横梁钢筋加工
横梁接缝钢筋焊接、绑扎
桥面连续波纹管连接
桥面连续钢绞线穿索
Байду номын сангаас
横梁接缝模板安装
横梁接缝混凝土浇注
砼拆模、养护
下道工序
3、横梁施工工艺及方法 3.1 本桥横梁分端横梁和中横梁两种，端横梁 56 道，中横梁 72 道。箱梁预制、张拉完成， 吊装后桥面板高程符合设计要求后进行横梁施工。 3.2 准备工作 3.2.1 凿毛：拆模后，混凝土强度达到 2.5MPa，立即组织人员对梁端及翼板外缘进行凿毛， 凿除处理层混凝土表面的水泥砂浆和松弱层，并用水清洗干净。 3.2.2 测量标高：为保证箱梁的顶面标高符合设计要求，在施工之前，必须复核梁顶面高 程，如安装误差较大，对桥面铺装厚度有影响时，暂停该湿接头的施工，及时调整梁项面高程， 直到合格后方可继续施工。 3.3、钢筋焊接、连接波纹管 3.3.1 钢筋配料 钢筋在钢筋加工场地按照图纸设计尺寸进行统一下料。 3.3.2 钢筋焊接 箱梁的连续用钢筋在现场严格按图纸要求焊接，焊接长度满足单面焊 10d。 3.3.3 连接波纹管 采用大一号的波纹管接头连接梁顶面负弯距区预留波纹管，用胶带将波纹管接头包裹严 密，以防浇注混凝土时漏浆，影响钢绞线的穿束。 3.4 模板 湿接头采用 1.5cm 厚高强度竹胶板作模板，铺设底模时，在盖梁（台帽）与竹胶板的加肋
桥面系施工安全技术交底
桥面系施工安全技术交底一、主要存在的危险源1、高空坠落；2、高空坠物；3、触电、火灾；4、砸伤；5、机械伤害；6、物体打击、其他。
二、产生危险源的主要因素1、桥面临边防护不及时、不规范；2、防撞墙施工人员站在模板上捣振无防护措施；3、焊工操作失误、违规使用火工设备；4、梁板间隙未进行防护或防护不规范，桥面施工时有焊渣或物品下落伤人；5、桥面预埋钢筋裸露未处理，容易发生绊倒；6、左幅与右幅间未设置安全通道；7、机械操作不当未按规程操作等。
三、高空作业的安全保证措施首先对作业人员及作业队负责人进行认真全面的方墩施工安全技术交底，告知岗位危险和规避危险的方法，并告知防护措施和监控措施不到位时有权拒绝作业。
1、桥面系施工属于高空处作业，随着高度的累计，危险程度也随之增加。
根据工程实际需要，高度不大于6米时，采用带防护笼的笼梯。
2、应搭设作业平台，平台的强度、刚度、稳定性能、及防护栏杆满足安全施工要求。
3、从事高处作业的施工人员不得患有高血压、心脏病、恐高症、癫痫等职业禁忌症，在施工中要配备安全带、安全帽、穿软底鞋，且能正确使用，确保安全生产。
4、从施工人员应该从规定的通道上下，不得攀爬脚手架或直接从高处跳下。
5、高空作业所用材料要堆放平稳，工具应随手放入工具袋（套）内，不准上下乱抛物料或工具等物品；工作时思想要集中，防止脚底踩空导致滑落。
6、用于高处作业的安全防护设施，未经许可，严禁拆除，却因作业需要时拆除的，必须经上级同意，并采取相应措施，作业后立即恢复。
7、高处作业不宜上下重叠，确需在高处上下重叠作业时，应在上下两层中间用密铺棚板隔离或采用其他隔离设施。
8、遇有恶劣气候，（如：风力六级以上）影响施工安全时，禁止进行露天高空、起重吊装作业。
9、工作平台都必须安装防雷装置，防雷装置的冲击接地电阻值控制在4Ω内，形成避雷网络。
10、接地线可采用直径不小于8㎜的圆钢或厚度不小于4㎜的扁钢，接地线的连接应保证接触可靠，在支架的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。
桥面系施工安全技术交底
桥面系施工安全技术交底随着交通事业的不断发展壮大，各地都在加大对桥梁建设和维护的投入。
而作为桥梁的关键部分之一，桥面系施工安全至关重要。
桥面系施工安全技术交底是为了确保施工人员的安全，保证工程质量，提高施工效率而必不可少的环节。
1.施工前期准备在桥面系施工前，必须进行详细的准备工作，包括但不限于以下内容：1.1施工前要充分了解并熟悉施工图纸和技术要求，确保了解施工过程中的各项控制措施和安全要求。
1.2施工前要组织施工人员进行安全技术交底，逐一告知施工过程中的安全事项和注意事项，确保每位施工人员对施工过程中的各项安全要求有清晰的认识。
1.3施工前要对施工现场进行全面检查，确保施工现场环境整洁，无杂物、无障碍物，并进行必要的安全警示标识设置。
2.施工过程中的安全措施2.1施工现场应设置统一的安全警示标识，并根据需要设置指挥员岗位和看守员岗位，加强施工现场的安全管理。
2.2施工期间要将桥面系的施工区域与交通区域分隔开来，采取有效的交通管制措施，确保施工现场和交通环境的安全畅通。
2.3在施工现场要严格遵守施工规范和操作规程，确保施工人员具备必要的安全防护装备，并进行安全教育和培训，提高工人的安全意识和技能水平。
2.4施工期间要确保使用的施工设备和工具符合安全标准，定期进行维护保养和检查，避免因设备故障引发的安全事故。
2.5施工早晚要检查施工现场的天气条件，遇到恶劣天气（如大风、暴雨等）应暂时停工，确保施工作业人员的人身安全。
3.施工后的安全交底和记录3.1施工结束后，要对施工现场进行清理整理，清除施工过程中产生的垃圾和废弃物，确保现场环境的整洁。
3.2施工结束后要组织安全交底，对施工过程中的安全措施和操作规程进行总结并向工人普及，以便引以为戒，避免再次发生类似事故。
3.3施工完成后要及时填写施工日志和安全事故记录，并妥善保管，以备日后参考和使用。
总结：桥面系施工安全技术交底是确保施工过程中安全的重要环节，施工前期的准备工作、施工中的安全措施以及施工结束后的交底和记录都是不可忽视的。
桥面系施工技术交底
技术交底单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外,还应进行会议交底。
②“技术交底书”一式两份,一份交施工单位作为施工依据，一份留存备查，并办理交接手续。
技术交底单位：中铁十一局集团克图至大通段公路工程KD—SG5标段项目经理部编号：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外,还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续.技术交底单位：中铁十一局集团克图至大通段公路工程KD—SG5标段项目经理部编号：编制: 复核：签收：年月日注:①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
②“技术交底书"一式两份，一份交施工单位作为施工依据,一份留存备查,并办理交接手续。
技术交底单位：中铁十一局集团克图至大通段公路工程KD—SG5标段项目经理部编号:编制：复核：签收: 年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外，还应进行会议交底。
②“技术交底书"一式两份，一份交施工单位作为施工依据,一份留存备查，并办理交接手续。
技术交底单位：中铁十一局集团克图至大通段公路工程KD—SG5标段项目经理部编号：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外,还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续.技术交底单位：中铁十一局集团克图至大通段公路工程KD-SG5标段项目经理部编号：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外,还应进行会议交底。
②“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续.技术交底单位：中铁十一局集团克图至大通段公路工程KD—SG5标段项目经理部编号：编制: 复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除书面交底外,还应进行会议交底。

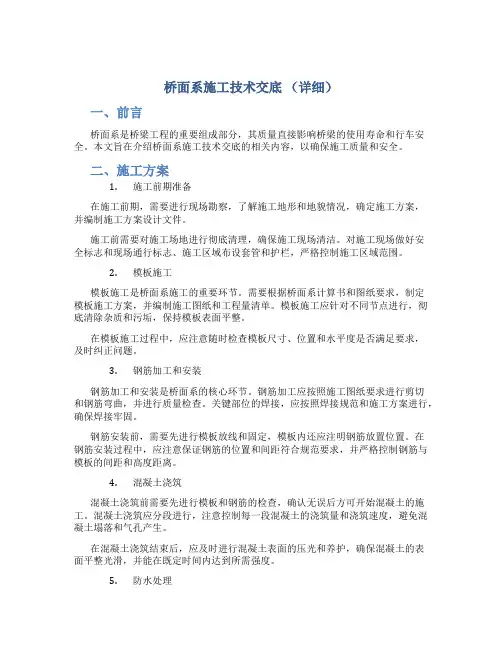

桥面系施工技术交底-(详细)
桥面系施工技术交底（详细）一、前言桥面系是桥梁工程的重要组成部分，其质量直接影响桥梁的使用寿命和行车安全。
本文旨在介绍桥面系施工技术交底的相关内容，以确保施工质量和安全。
二、施工方案1.施工前期准备在施工前期，需要进行现场勘察，了解施工地形和地貌情况，确定施工方案，并编制施工方案设计文件。
施工前需要对施工场地进行彻底清理，确保施工现场清洁。
对施工现场做好安全标志和现场通行标志、施工区域布设套管和护栏，严格控制施工区域范围。
2.模板施工模板施工是桥面系施工的重要环节。
需要根据桥面系计算书和图纸要求，制定模板施工方案，并编制施工图纸和工程量清单。
模板施工应针对不同节点进行，彻底清除杂质和污垢，保持模板表面平整。
在模板施工过程中，应注意随时检查模板尺寸、位置和水平度是否满足要求，及时纠正问题。
3.钢筋加工和安装钢筋加工和安装是桥面系的核心环节。
钢筋加工应按照施工图纸要求进行剪切和钢筋弯曲，并进行质量检查。
关键部位的焊接，应按照焊接规范和施工方案进行，确保焊接牢固。
钢筋安装前，需要先进行模板放线和固定，模板内还应注明钢筋放置位置。
在钢筋安装过程中，应注意保证钢筋的位置和间距符合规范要求，并严格控制钢筋与模板的间距和高度距离。
4.混凝土浇筑混凝土浇筑前需要先进行模板和钢筋的检查，确认无误后方可开始混凝土的施工。
混凝土浇筑应分段进行，注意控制每一段混凝土的浇筑量和浇筑速度，避免混凝土塌落和气孔产生。
在混凝土浇筑结束后，应及时进行混凝土表面的压光和养护，确保混凝土的表面平整光滑，并能在既定时间内达到所需强度。
5.防水处理桥面系的防水处理是桥梁工程的重点内容之一，需要选择合适的防水材料，对其进行严格的检测和质量控制。
在防水处理过程中，应注意施工人员的个人安全，并对施工区域进行防护措施，确保施工区域内的工作符合安全要求。
防水层的施工应按照构造层平面布置，保证覆盖范围和施工质量。
三、施工要点和技巧1.技术操作规范施工过程中，需要通过施工方案和规范，对施工人员进行技术操作规范的培训和指导，确保施工人员能够正确地进行桥面系施工操作。
桥面层施工安全技术交底
4、标高控制点设置
钢筋全部完成后，进行标高控制点的制作，标高控制点采用混凝土方块制成。测量以4米为一点，每点间用麻绳定位制作标高块。标高控制点纵向、横向间距均为2米，布置成控制网，此点定标高即为铺装层面标高。
6.3砼浇注
墩顶后浇带须一次浇筑成型，模板安装就位后，再次吹洗模板内污物，底部不准有残渣，集水，经自检合格后再由监理工程师复查，合格后即可浇筑混凝土。混凝土浇筑前采用同配比水泥砂浆进行盖梁顶部湿润，浇筑混凝土时采用插入式振捣器振捣，分层振捣。
6.4养生
混凝土浇筑完成后，应注意养生，防止出现收缩裂纹。
8.3钢筋加工及安装
防撞护栏钢筋在钢筋加工场统一加工成型，现场人工绑扎。钢筋间距、搭接长度均要符合设计及规范要求，钢筋绑扎完成经监理工程师检查验收后，方可进行模板安装。
8.4模板要求及安装
人行道枕梁及防撞护栏模板采用特制的定型钢模，模板加工时分2m一节，根据设计要求模板安装时侧模均放置在桥面混凝土上，并予以固定。内外侧模均采用两道拉杆及撑杆。伸缩缝处端部采用钢模，端模必须固定牢固，不易变形。采用木模板的使用之前必须进行浸湿，表面有浮浆，残渣的必须清理感觉，模板存在变形的禁止使用。
7、墩顶桥面整体化层第二次浇筑
同第一次浇筑
8、人行道枕头、防撞护栏施工
8.1施工准备
施工前，应先将桥面铺装层施工的浮浆及杂物清除干净，并用水清洗，预埋钢筋存在弯曲，位置偏移的须矫正。
8.2测量放线
人行道枕梁及防撞护栏的预埋管，预埋钢板必须放线定位准确，坚持多布点以保持精度高的原则，特别是曲线及超高地段，在立模及混凝土浇筑前后均要进行测量及误差调整，确保线条平直、顺畅。
桥面系施工技术交底
桥面系施工技术技术交底一.主要施工方案（防撞护栏、桥面调平层）在完成纵向湿接缝、连续段碌浇筑、空心板较缝链接、桥面施工放样后，即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况，先施工第三联的防撞护拦及桥面校铺装层，再施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水作业，具体程序如测量放线 --------------- 作护栏工作带合同号A-C17 起止桩号日期本次技术交底地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案（防撞护栏、桥面调平层）在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后，即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况，先施工第三联的防撞护拦及桥面碌铺装层，再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业，具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案（防撞护栏、桥面调平层）在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后，即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况，先施工第三联的防撞护拦及桥面碌铺装层，再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业，具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案（防撞护栏、桥面调平层）在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后，即可进行防撞护栏及桥面碌铺装的施工。
根据现场施工进度情况，先施工第三联的防撞护拦及桥面碌铺装层，再 施工第二联和第一联的防撞护拦及桥面碌铺装层 .护拦与桥面调平层流水 作业，具体程序如测量放线 作护栏工作带绑扎防撞护栏钢筋立模浇筑防撞护栏合同号 A-C17 起止桩号日期本次技术交底 地点桩基8队所届单位工程桥面系施工技术技术交底 一.主要施工方案（防撞护栏、桥面调平层）在完成纵向湿接缝、连续段碌浇筑、空心板皎缝链接、桥面施工放样后，即可进行防撞护栏及桥面碌铺装的施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
工班
主送单位
工程名称桥面系施工日期2014年9月20日交底内容：
一、施工说明：
现E匝道梁板架设已基本完成，N匝道梁板架设也在进行中，已具备施工桥面系的基
本条件。
现根据项目部要求，要求你工班首先施工E匝道桥面系，而后施工N匝道桥面系。
具体交底内容如下。
、湿接头及湿接缝施工
按设计要求在梁体吊装后，以设计一联为单位进行体系转换及横隔板、湿接缝施工, 其施工顺序如下
1、以一联（两个伸缩缝之间的桥跨）为施工单元，安装永久支座和钢板。
2、待湿接头及横隔板、湿接缝混凝土强度达到设计强度后，按先两侧后中间的顺序张拉负弯矩钢绞线，进行压浆、封锚和填补张拉槽口。
3、按先中间后两侧的顺序浇筑横隔板和湿接缝。
4、拆除一联梁底临时支座，完成体系转换。
二、湿接头及湿接缝施工要求和工序施工
1、施工要求和工序施工
永久支座安装前应将底部垫石顶板预埋钢板调平，保证支座始终水平放置。
钢筋加工支座尺寸要符合设计，钢筋焊接要符合设计要求及规范要求，模板和梁体接触部分粘贴密封胶条，防止漏浆。
现浇混凝土在初凝后顶面做好刷毛处理，混凝土养生采用土工布覆盖洒水养生桥面所有湿接缝、湿接头及横隔板接头全部采用C50混凝土
编制: 复核: 签收:
注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
编制: 复核: 签收:
注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
张拉采用应力和伸长值双控，当伸长值超限时应查明原因，采取处理措施。
张拉完成后，及时用切割机切断（严禁采用电焊烧断）多余部分钢绞线，要求为钢绞线在锚具外漏出3-5cm，并用水泥浆封闭锚头，做好压浆准备。
压浆前对管道进行清洁，压浆压力要求为0.5-0.7Mpa ;压浆应有较低的压浆孔处压浆, 当高处排气孔冒出浓浆时，封闭排气孔，持压2分钟，关闭压浆阀门，待水泥浆开始初凝时取下雅江阀门。
预应力钢绞线张拉和压浆工序现场技术员必须全过程旁站，并记录张拉油表读数及相应伸长量、压浆时间等。
在压浆完成后，清理干净负弯矩张拉槽，焊接梁顶板钢筋，用混凝土封闭张拉槽口，待混凝土初凝时刷毛并覆盖洒水养生。
4、其余部分横隔板连接及湿接缝连接
在负弯矩预应力完成后，在一联中间向两端逐跨浇筑横隔板和湿接缝。
编制：复核：签收：年月日注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
编制：复核：签收：年月日注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
（3）墙式护栏模板定位；模板安装后，应对其顺桥向线及每段模板进行微调，检查以调整纠偏，确保墙式护栏的精度。
面积不得超过总面积50%。
钢筋绑扎完成，按照设计保护层厚度垫好垫块，垫块上下间距为60cm 分两排，水平间距为1m上下错位布置。
在墙式护栏安装好的钢筋上每隔5米焊
一根竖向© 12钢筋，作为控制墙式护栏顶面高程的控制点。
1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2•技术交底书一式两份，份作为施工依据，一份留存备查，并办理交接手续技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
编制: 复核: 签收:
编制：复核：签收：年月日注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
交底内容：
四、桥面铺装
1、桥面铺装施工工艺流程
测量放样
混凝土覆膜养生
场地清理
I I 下一道工序
编制：复核：签收：年月日注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
编制: 复核: 签收:
注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
技术交底书
单位：**局黄延高速公路扩能工程**合同段项目经理部工程部编号:
编制：复核：签收：年月日注：1•对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底
2.技术交底书一式两份，一份作为施工依据，一份留存备查，并办理交接手续
附图一：
各孔连续施工示意图
6 跨一联 5 跨一联 4 跨一联3 跨一联
附图二:
支座安装示意图
支座安装立面示意
图
现浇连续段
附图三:
中横梁施工立面图
附图四：
湿接缝施工示意图
吊带
湿接缝施工平面图欢迎您的光临，Word文档下载后可修改编辑•双击可删除页眉页脚•谢谢！让我们共同学习共同进步！学无止境•更上一层楼。
