医院200mAX光机房辐射防护及工程造价预算报告书范本
医院200mA X光机房辐射防护及工程造价预算报告书范本
医院200mA X光机房辐射防护及工程造价预算报告书范本一、辐射防护设计的依据、目标、参数A．屏蔽防护安全标准设计的诸项基本依据1.《中华人民共和国放射性污染防治法》2.《中华人民共和国环境影响评价法》3.《中华人民共和国职业病防治法》4.《放射性同位素与射线装置放射防护条例》5.《建设项目职业病危害评价规范》6．《放射卫生工作防护管理办法》7．《放射工作人民健康管理规定》8．国家职业卫生标准：GB18871～2002《电离辐射防护与辐射源安全基本标准》9．国家职业卫生标准：GBZ130～2002《医用x射线诊断卫生防护标准》10．国家职业卫生标准：GBZ138～2002《医用x射线诊断卫生防护监测规范》11．国家职业卫生标准：GBZ133～2002《医用放射性废物管理防护标准》B．屏蔽防护安全标准设计的管理评价目标1.照射剂量管理值标准：a．放射工作人员职业照射剂量限值：年平均有效剂量为20mSv；确定年剂量率为5mSv；b．公众人员照射剂量限值：年有效剂量为1mSv；C．屏蔽防护安全标准设计的各项技术参数：1．项目名称：X光机房放射防护项目；2．主要设备名称：200m A X光机1台3．层高XXXXmm ，机房在一楼,楼上是诊室4．墙体厚度：XXXmm 红砖实心墙5．顶棚厚度：XXXmm 水泥浇注；二、屏蔽防护安全设计的具体厚度标准1（1）此公式计算有用线束的透射量，确定主防护屏蔽厚度式中：B ：有用线束透射量（mGy.mA-1.min -1）d ：射线源到考察点的距离（m ）W ：工作负荷（mA.min -1.week -1）U ：利用因子：朝向所关心点的工作负荷分额（摄影地板以1为分额为分额单位） T ：居留因子：所关心点的居留因子（全部居留的单位为1，部分居的居留单位为1）P ：以每周剂量控制限值的参数（msv.week -1）3．计算程序：（略）（按公式计算再算出减弱倍数）4．各部位具体防护厚度：用计算出的透射比和减弱倍数，查阅对照ICRP （国际放射防护委员会）第33#出版物中的曲线表，对机房的各部位防护厚度加以确定如下：1、墙体防护：现院方墙壁是XXX 红砖墙体，；因机房面积较小，故需在墙体再增设1.5mmpb的防护，使整体墙壁达到3.5mmpb，方能满足于辐射防护要求。

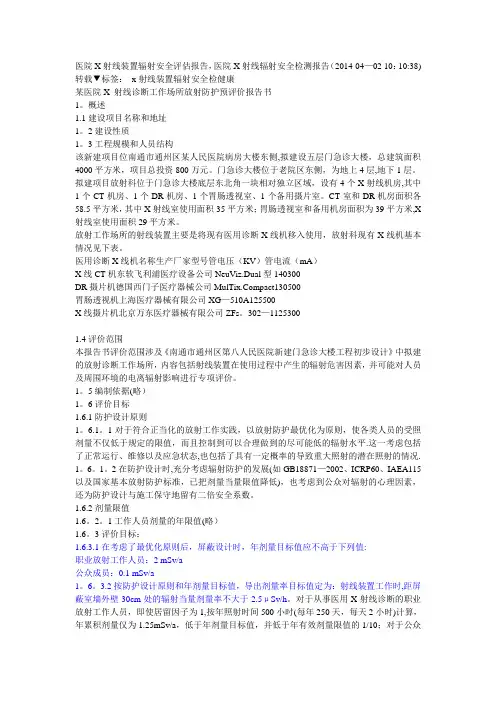

医院X射线装置辐射安全评估报告
医院X射线装置辐射安全评估报告，医院X射线辐射安全检测报告（2014-04—02 10：10:38)转载▼标签：x射线装置辐射安全检健康某医院X 射线诊断工作场所放射防护预评价报告书1。
概述1.1建设项目名称和地址1。
2建设性质1。
3工程规模和人员结构该新建项目位南通市通州区某人民医院病房大楼东侧,拟建设五层门急诊大楼，总建筑面积4000平方米，项目总投资800万元。
门急诊大楼位于老院区东侧，为地上4层,地下1层。
拟建项目放射科位于门急诊大楼底层东北角一块相对独立区域，设有4个X射线机房,其中1个CT机房、1个DR机房、1个胃肠透视室、1个备用摄片室。
CT室和DR机房面积各58.5平方米，其中X射线室使用面积35平方米；胃肠透视室和备用机房面积为39平方米,X 射线室使用面积29平方米。
放射工作场所的射线装置主要是将现有医用诊断X线机移入使用，放射科现有X线机基本情况见下表。
医用诊断X线机名称生产厂家型号管电压（KV）管电流（mA）X线CT机东软飞利浦医疗设备公司NeuViz.Dual型140300DR摄片机德国西门子医疗器械公司pact130500胃肠透视机上海医疗器械有限公司XG—510A125500X线摄片机北京万东医疗器械有限公司ZFs。
302—11253001.4评价范围本报告书评价范围涉及《南通市通州区第八人民医院新建门急诊大楼工程初步设计》中拟建的放射诊断工作场所，内容包括射线装置在使用过程中产生的辐射危害因素，并可能对人员及周围环境的电离辐射影响进行专项评价。
1。
5编制依据(略）1。
6评价目标1.6.1防护设计原则1。
6.1。
1对于符合正当化的放射工作实践，以放射防护最优化为原则，使各类人员的受照剂量不仅低于规定的限值，而且控制到可以合理做到的尽可能低的辐射水平.这一考虑包括了正常运行、维修以及应急状态,也包括了具有一定概率的导致重大照射的潜在照射的情况. 1。
6。
1。
2在防护设计时,充分考虑辐射防护的发展(如GB18871—2002、ICRP60、IAEA115以及国家基本放射防护标准，已把剂量当量限值降低)，也考虑到公众对辐射的心理因素，还为防护设计与施工保守地留有二倍安全系数。

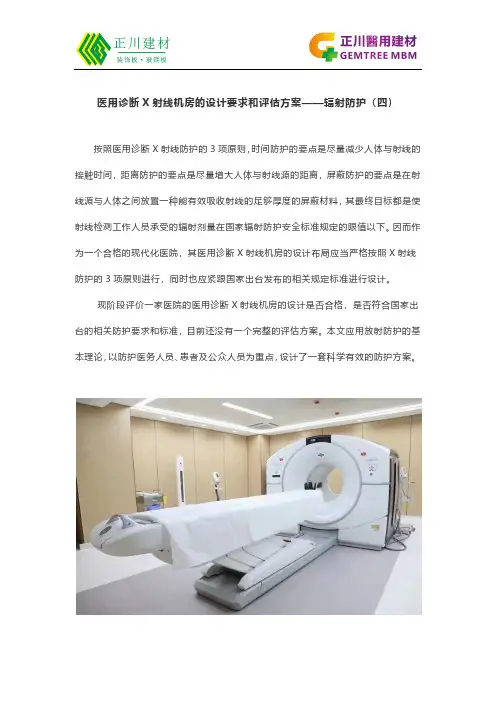

医用诊断X射线机房的设计要求和评估方案——辐射防护(四)
医用诊断X射线机房的设计要求和评估方案——辐射防护（四）按照医用诊断X射线防护的3项原则，时间防护的要点是尽量减少人体与射线的接触时间，距离防护的要点是尽量增大人体与射线源的距离，屏蔽防护的要点是在射线源与人体之间放置一种能有效吸收射线的足够厚度的屏蔽材料，其最终目标都是使射线检测工作人员承受的辐射剂量在国家辐射防护安全标准规定的限值以下。
因而作为一个合格的现代化医院，其医用诊断X射线机房的设计布局应当严格按照X射线防护的3项原则进行，同时也应紧跟国家出台发布的相关规定标准进行设计。
现阶段评价一家医院的医用诊断X射线机房的设计是否合格，是否符合国家出台的相关防护要求和标准，目前还没有一个完整的评估方案。
本文应用放射防护的基本理论，以防护医务人员、患者及公众人员为重点，设计了一套科学有效的防护方案。
高端无铅无毒防辐射装饰板一、剂量限值要求在特征X射线机最大工作负荷范围内，对墙外区域、楼板上下区域每周剂量水平应小于表2给出的值。
表2 剂量限值要求二、机房屏蔽要求：无毒铅板防辐射机房防护主要环节有:（1）机房的墙壁：摄影机房中有用线束朝向的墙壁应有2mm铅当量的防护厚度；透视机房各侧墙壁应有1mm铅当量的防护厚度。
砖墙要求厚度在24cm以上；混凝土墙则要求为16cm以上；一般应采用实心黏土砖进行砌筑，再加防辐射涂料进行表层处理。
（2）地面：要求平坦、光洁、无尘。
一般情况下，水泥或水磨石地面即可；若条件许可，木板地面更为理想，可防潮、防静电，有利于保护设备及人身安全。
（3）控制室：通常是由墙、门、观察窗等构成的工作室。
（4）机房防护门、窗：主要考虑防护能力。
机房的门、窗必须合理设置，并保证其与所在墙壁具有相同的防护厚度。
1、诊断 X 射线机房防护中墙壁厚度的要求确定诊断X射线机房的墙壁屏蔽厚度，首先确定屏蔽透射量，然后根据由实验测量得到的X射线减弱曲线（见图1）求出所需要的屏蔽层厚度。
图1 不同厚度铅和混凝土对X射线减弱曲线图屏蔽透射量B=PR2/WUT。

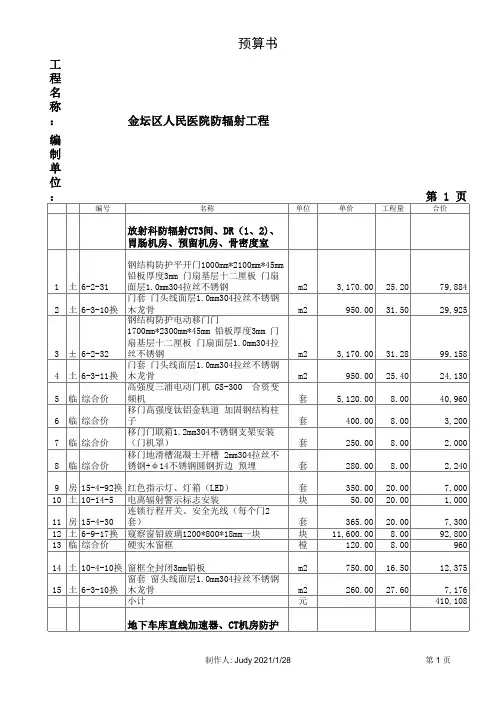

防辐射报价
2 土 6-3-10换 木龙骨
m2
钢结构防护电动移门门
1700mm*2300mm*45mm 铅板厚度3mm 门
扇基层十二厘板 门扇面层1.0mm304拉
3 ± 6-2-32 丝不锈钢
m2
门套 门头线面层1.0mm304拉丝不锈钢
4 土 6-3-11换 木龙骨
m2
高强度三浦电动门机 GS-300 合资变
锈钢+φ14不锈钢圆钢折边 预埋
套
制作人: Judy 2021/1/28
3,170.00 12.60 950.00 15.60
39,942 14,820
3,170.00 23.46
800.00 19.60
5,120.00 6.00
400.00 6.00
250.00 6.00
280.00 6.00
350.00 12.00 50.00 12.00
5 临 综合价 频机
套
移门高强度钛铝金轨道 加固钢结构柱
6 临 综合价 子
套
移门门联箱1.2mm304不锈钢支架安装
7 临 综合价 （门机罩）
套
移门地滑槽混凝土开槽 2mm304拉丝不
8 临 综合价 锈钢+φ14不锈钢圆钢折边 预埋
套
9 房 15-4-92换 红色指示灯、灯箱（LED）
套
10 土 10-14-5 电离辐射警示标志安装
块
28 临 综合价 硬实木窗框
樘
29 土 10-4-10换 窗框全封闭3mm铅板
m2
窗套 窗头线面层1.0mm304拉丝不锈钢
30 土 6-3-10换 木龙骨
m2
31 土 6-3-11换 直线加速器专用防辐射、中子门
X射线机房防护检测报告模板
检测报告报告编号：FHJC-XXXX-002015142检测项目：放射工作场所辐射防护检测单位名称：XXXXXXXXX医院检测类别：状态检测报告日期：2015年X月X日xxxxxxxxxxxxxxx公司放射工作场所辐射防护检测报告1. 委托单位和检测单位委托单位：xxxxxx医院检测单位：xxxxxx公司地址：地址：邮编：邮编：院长：法人：联系人：资质证书编号：电话：电话：2. 检测时间：检测方式：3. 检测和评价依据（1）国家主席第52号令《中华人民共和国职业病防治法》（2）国务院第449号令《放射性同位素与射线装置安全和防护条例》（3）卫生部（2006）第46号《放射诊疗管理规定》（4）GB18871-2002《电离辐射防护与辐射源安全基本标准》（5）GBZ130-2013《医用X射线诊断放射防护要求》（6）GBZ165-2012《X射线计算机断层摄影放射防护要求》4. 检测仪器5. 检测点位的布设（1）机房的病人进出门、工作人员进出门、观察窗、屏蔽墙外0.3m处；（2）机房楼上距地面0.5～1m处；（3）其它关注点。
6. 射线装置7. 检测质量保证措施（1）合理布设检测点位。
（2）检测方法采用国家有关规定规范执行。
（3）每次测量前后均检查仪器的工作状态是否正常。
（4）检测仪器经过具有资质的计量部门检定或校准，在检定或校准的有效期内使用。
（5）承担检测工作人员经过培训上岗。
（6）检测数据和报告严格实行四审三校制度。
8. 检测结果（1）双排CT机房基本情况规格型号SOMATOM Spirit 检测地点放射科生产厂家西门子设备编号70297 警示标志有状态指示灯有，亮检测结果检测点检测位置剂量率μGy/h检测点检测位置剂量率μGy/h 1观察窗中心0.206病人进出门中心0.18 观察窗上缝0.21 病人进出门上缝0.22观察窗下缝0.17 病人进出门下缝0.21观察窗左缝0.19 病人进出门左缝0.19观察窗右缝0.20 病人进出门右缝0.19 2工作人员门中心0.207储物间门中心0.18 工作人员门上缝0.21 储物间门上缝0.21工作人员门下缝0.30 储物间门下缝0.25工作人员门左缝0.32 储物间门左缝0.24工作人员门右缝0.28 储物间门右缝0.213 操作处0.17 8 控制室墙面0.184 东墙外（过道）0.20 —机房楼上（检验科）0.465 西邻室（储物间）0.20 —操作室线沟0.65 1测试条件：电压 130KV，电流 240mAs；2表中数据未扣除本底，本底为0.12～0.16μGy/h。

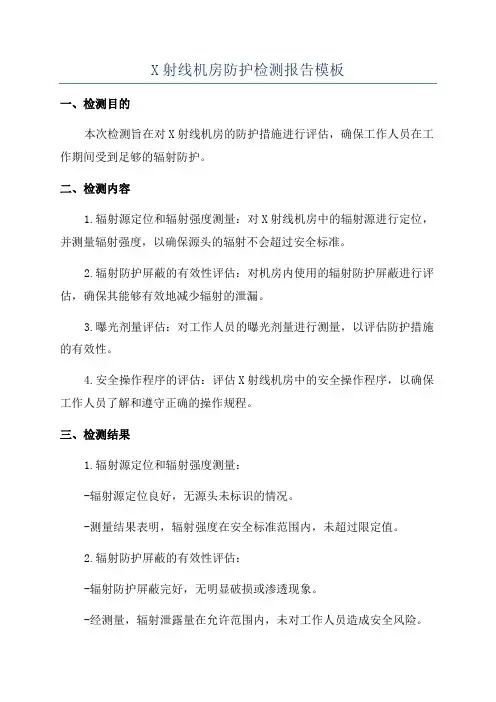

X射线机房防护检测报告模板
X射线机房防护检测报告模板一、检测目的本次检测旨在对X射线机房的防护措施进行评估，确保工作人员在工作期间受到足够的辐射防护。
二、检测内容1.辐射源定位和辐射强度测量：对X射线机房中的辐射源进行定位，并测量辐射强度，以确保源头的辐射不会超过安全标准。
2.辐射防护屏蔽的有效性评估：对机房内使用的辐射防护屏蔽进行评估，确保其能够有效地减少辐射的泄漏。
3.曝光剂量评估：对工作人员的曝光剂量进行测量，以评估防护措施的有效性。
4.安全操作程序的评估：评估X射线机房中的安全操作程序，以确保工作人员了解和遵守正确的操作规程。
三、检测结果1.辐射源定位和辐射强度测量：-辐射源定位良好，无源头未标识的情况。
-测量结果表明，辐射强度在安全标准范围内，未超过限定值。
2.辐射防护屏蔽的有效性评估：-辐射防护屏蔽完好，无明显破损或渗透现象。
-经测量，辐射泄露量在允许范围内，未对工作人员造成安全风险。
3.曝光剂量评估：- 工作人员的曝光剂量平均值为X rem/h（或X Sv/h），低于最大允许剂量。
-员工的个人剂量监测结果显示，无任何超过安全限值的情况发生。
4.安全操作程序的评估：-X射线机房中的工作人员了解并遵守安全操作程序。
-工作人员使用个人防护设备，如防护眼镜、防护手套等。
-工作人员接受了相关培训，了解如何正确操作X射线设备以及应急措施。
四、结论与建议1.根据本次检测结果，X射线机房的防护措施有效，未发现存在辐射超标的情况。
2.建议定期对X射线机房的辐射防护措施进行检测和维护，以确保长期使用的安全性。
3.工作人员应继续接受相关培训，了解如何正确操作X射线设备以及应急措施。
五、检测单位信息检测单位：XXX检测机构地址：XXX。
机房建设预算范文
机房建设预算范文机房建设预算是指计划在一段时间内完成机房建设所需要的资金预算。
机房是指用于放置计算机设备、网络设备以及其他相关设备的专门房间，通常包括服务器机架、网络交换机、电源设备、冷却设备等。
机房建设预算需要根据实际需求和项目规模进行综合考虑，包括选址、建筑结构、设备采购与配置、电力与供电系统、冷却系统等各个方面。
1.选址与建筑结构：选址是机房建设的首要任务，需要考虑到地理位置、楼层平面、层数、建筑结构等因素。
首先需要选择一个离办公区域较近的位置，方便维修和管理，还要考虑网络基础建设的便捷性。
建筑结构方面，需要选择具有较强稳定性和可靠性的建筑，以承载设备负荷和震动。
2.机房设备采购与配置：机房设备包括服务器机架、网络交换机、路由器、防火墙、存储设备等。
机房需要根据实际规模和业务需求来确定设备的数量和配置，一般根据计算机设备的数量和运算需求来确定。
设备的采购需要选择可靠的供应商，并根据设备的技术规格和性能来决定价格。
3.电力与供电系统：机房建设需要特殊的电力和供电系统来支持设备的正常运行。
首先需要考虑供电系统，包括接入电网的电力输入设备，例如变压器、开关柜等。
同时，还需要考虑电力的备份系统，例如UPS不间断电源系统，可以保证设备在电力中断时继续运行。
对于大型机房还需要考虑发电机组，以应对长时间停电的情况。
4.冷却系统：机房内的设备容易产生大量热量，需要冷却系统来保持设备的正常工作温度。
冷却系统包括空调设备以及冷却塔等，需要根据机房的规模和设备的数量来确定。
冷却系统的运行需要消耗大量的电力，因此在预算中需要考虑到电力成本。
5.管理与维护成本：机房的管理与维护需要专门的人员来负责，包括设备维护、设备监控、安全管理等。
同时还需要预留一定的费用用于设备的更新和维修。
以上是机房建设预算的主要内容，根据实际情况和预算的详细程度，预算的内容还可以进一步细化。
制定机房建设预算需要根据实际需求和项目规模来确定，各项预算都需要细致考虑，以保证机房建设的顺利进行。
校医院放射科X线机房防辐射改造项目
校医院放射科X线机房防辐射改造项目项目背景放射科是医院的重要科室之一，担负着医学影像诊断和治疗任务。
而放射科的主要设备X线机在使用时，会产生大量的辐射，对医护人员和患者的身体健康造成威胁，因此如何防止辐射成为了每个医院和放射科所必须解决的问题。
我们学校的医院放射科X线机房设备陈旧，存在着较大的安全隐患，需要进行防辐射改造。
项目目标为了保障医院放射科的正常运转，保障医护人员和病人的身体健康，本项目的目标如下：•对X线机房设备进行升级改造，使其符合国家安全标准；•变化室内设备，提高X线机的使用效率；•建立足够的防护措施，保障医护人员和病人的身体健康；•保证设备的可维护性和维修性。
项目实施步骤第一阶段：规划阶段1.确定该改造项目的具体范围和目标；2.就现有设备进行安全生产评估，并调查前期的工程投资，以及待建成系统的运行费用；3.确定后期对相关人员和设备进行培训、投入及支持的预算；4.确定实施改造的时间节点。
第二阶段：设计阶段1.根据X线机房区域的实施条件，制定符合相关标准、符合实际使用情况的装修、配电等设计方案并对方案进行评价；2.根据评价结果，制定修改方案，完善工程设计并达到较优方案；3.设计并确定硬件、软件、通讯设施的需求。
第三阶段：实施阶段1.安装和调试相关硬件设备；2.开发或安装设备调度管理软件；3.进行系统的评价、管理和维护。
第四阶段：验收阶段1.在保证安全的前提下，对设备进行使用性、稳定性等多方面的测试；2.检查和审核相关设备的安全防护措施是否已经将方案落实到位，达到安全生产标准；3.执行验收标准，经审核合格后该项目才算完成。
以上是本项目的实施步骤，经过完整的流程将实现我们的目标。
项目预算本项目的预算包括工程投资、运行费用以及对相关人员进行培训、投入与支持的费用，总计约为100万元。
项目效益通过本项目的实施，我们可以得到以下效益：•提高医护人员和病人的健康安全保障水平；•提高医院放射科X线机的使用效率，提高工作效率；•降低医院建筑物维修成本以及投资支出，从而达到综合收益的最大化；•实施安全、绿色的医院再生工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

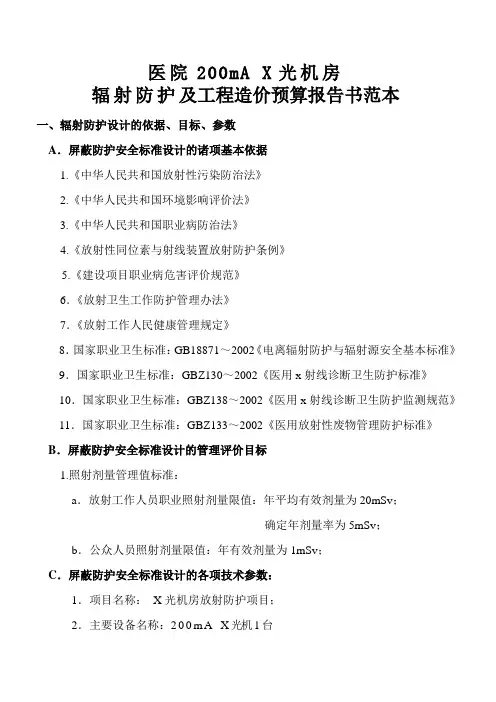

医院200mA X光机房
辐射防护及工程造价预算报告书范本
一、辐射防护设计的依据、目标、参数
A．屏蔽防护安全标准设计的诸项基本依据
1.《中华人民共和国放射性污染防治法》
2.《中华人民共和国环境影响评价法》
3.《中华人民共和国职业病防治法》
4.《放射性同位素与射线装置放射防护条例》
5.《建设项目职业病危害评价规范》
6．《放射卫生工作防护管理办法》
7．《放射工作人民健康管理规定》
8．国家职业卫生标准：GB18871～2002《电离辐射防护与辐射源安全基本标准》9．国家职业卫生标准：GBZ130～2002《医用x射线诊断卫生防护标准》
10．国家职业卫生标准：GBZ138～2002《医用x射线诊断卫生防护监测规范》11．国家职业卫生标准：GBZ133～2002《医用放射性废物管理防护标准》B．屏蔽防护安全标准设计的管理评价目标
1.照射剂量管理值标准：
a．放射工作人员职业照射剂量限值：年平均有效剂量为20mSv；
确定年剂量率为5mSv；
b．公众人员照射剂量限值：年有效剂量为1mSv；
C．屏蔽防护安全标准设计的各项技术参数：
1．项目名称：X光机房放射防护项目；
2．主要设备名称：200m A X光机1台
3．层高XXXXmm ，机房在一楼,楼上是诊室
4．墙体厚度：XXXmm 红砖实心墙
5．顶棚厚度：XXXmm 水泥浇注；
二、屏蔽防护安全设计的具体厚度标准
1
（1）
此公式计算有用线束的透射量，确定主防护屏蔽厚度
mGy.mA
-1.min -1）
d ：射线源到考察点的距离（m ）
W ：工作负荷（mA.min -1.week -1）
U ：利用因子：朝向所关心点的工作负荷分额（摄影地板以1为分额
为分额单位） T ：居留因子：所关心点的居留因子（全部居留的单位为1，部分居
的居留单位为1）
P ：以每周剂量控制限值的参数（msv.week -1）
3．计算程序：（略）（按公式计算再算出减弱倍数）
4．各部位具体防护厚度：用计算出的透射比和减弱倍数，查阅对照ICRP （国际
放射防护委员会）第33#出版物中的曲线表，对机房的各部位防护厚度加以确定如下：
1、墙体防护：
现院方墙壁是XXX 红砖墙体，；因机房面积较小，故需在墙体再增设
1.5mmpb 的防护，使整体墙壁达到3.5mmpb ，方能满足于辐射防护要求。
采用国家专利产品GF-3射线防护涂料进行射线防护，方能保障工作人员，受检
人员和公众人员身体安全。
2、观察窗防护：
（1）机房安装ZF－2型防辐射铅玻璃，设3.5mmpb防护,规格为800×600，共计1块，配铝合金防护框1个，规格80×650。
3、防护门部分：
机房大门，采用GF－2型手动推拉防护门，表面材质为个彩钢板，内部结构为钢骨架，特种密度板、铅板组成。
铅板进行防氧化处理。
大门门框四周有防尘毛条。
机房大门为室外安装，配门机连锁，工作灯、警示牌。
门洞面积：XX00×XX00＝XX㎡
防护面积：XXXX×XXXX＝XX㎡
4、传片箱部分：
暗室配彩钢板传片箱1个，内径尺寸：700长×500宽×500厚，外径尺
寸：780×580
三、屏蔽防护安全设计标准所需的防护材料
（一）防护涂料部分：
机房：(墙体批涂料高度为XX米)
左右墙：（XX00×XX00×2-XX00×XX00）×1.5＝XX㎡/1mmpb
前后墙：(XXX0×XX00×2－X00×XX00－X00×X00－XX0×XX00）×1.5 ＝XX㎡/1mmpb
小计：XX+XX＝XX㎡/1mmpb
（二）防护门部分
1．机房大门：X.0mmpb（手动推拉防护门1樘）
门洞面积：宽XX00×高XX00=XX㎡
防护面积：宽XX00×高XX00=XX㎡
（三）观察窗部分：
配ZF-2型防辐射高铅玻璃1块（3.0mmpb），规格为800×600；
配铝合金防护框1个，规格为850×650。
（四）传片箱部分：
彩钢板传片箱，内径尺寸：X00长×500高×500厚，预留洞口尺寸：XX0×580
上述防护工程项目设计，是依据国家现行辐射防护有关的法律、法规结合贵院情况制定的，具有科学性、先进型、实用性和合法性。
体现了最优化的原
则，完全达到国家和国际现行射线防护剂量限值标准。
此方案呈：
XXXX医院
XXXX工程有限公司
20XX年XX月
联系人：XXX
电话：XXXXXX
造价预算
一、 GF-3型防护涂料部分:
数量：XXm²
单价：XX元/m²
造价：XX×XX＝XXXX.00元
二、防护门部分：表面材质为彩钢板
（1）数量：手动防护门计Xm²
单价：XXX元/ m²
造价：产品价格+安装调试费（X％），
即：Xm²×X元/m²×（1+X％）＝XXXXX.00元
三、观察窗部分：
铅玻璃 800×600 XXX元/块
配套防护框 1个单价：XXX元/个
造价：产品价格+安装调试费（10％），即
(XXX+XXX)×（1+XX％）＝XXXX.00元
四、传片箱部分：
数量：1个
单价：XXXX元/ 个
造价：产品价格+安装调试费（10％），
即：XXXX×（1+10％）＝XXXXX元
运费：XXXX元
小计：XXX+X+X+X+X＝X元
执行优惠价人民币（大写）：X(X元)整（不含税金）
注：院方砌好砖墙后,要在墙面批纯水泥砂浆,方可批涂料。
涂料（配建筑用胶水，水泥）由土建方施工。
涂料批完后,在用水泥沙找平，才能装修。
