河南省科技馆结构设计与分析
科技馆施工方案
科技馆施工方案1. 引言科技馆是一个集展览、教育、科研于一体的文化机构，其建设和施工需要精心规划和方案设计。
本文将介绍科技馆的施工方案，包括项目背景、施工方法、施工流程、项目管理等方面。
2. 项目背景科技馆施工项目位于市中心，占地面积约5000平方米。
项目包括地上两层和地下一层，总建筑面积约10000平方米。
科技馆将用于展示各种科技成果和实践活动，同时还将提供教育和培训服务。
3. 施工方法为了确保项目按时顺利完成，我们将采用以下施工方法：3.1 预制装配式建筑为了提高施工效率和质量，我们将采用预制装配式建筑方法。
这意味着我们会在厂房里进行构件的制作和组装，然后统一运输到施工现场进行安装。
这种方法可以减少现场施工时间，降低施工风险，并且可以保证构件的精度和质量。
3.2 打桩施工为了确保建筑的稳定性，我们将采用打桩施工方法。
打桩是将钢管或混凝土桩打入地下，通过桩与土壤的摩擦力和桩的承载力来支撑建筑物。
这种方法可以确保建筑在地震等自然灾害中的安全性。
3.3 现代化设备和技术为提高施工效率和质量，我们将使用现代化设备和技术。
例如，我们将采用塔吊、泵车等机械设备来实现高空作业和混凝土输送。
此外，我们还将使用BIM （Building Information Modeling，建筑信息模型）技术来进行施工图的设计和管理。
4. 施工流程科技馆施工流程可以分为以下几个阶段：4.1 地基处理地基处理是施工的第一步，包括地面平整、地基加固等工作。
这些工作的目的是为了确保地基的稳定性和承载力，为后续的建筑施工提供良好的基础。
4.2 结构施工结构施工是指建筑物主体结构的施工，包括基础、框架和屋面等部分。
我们将采用预制装配式建筑方法，确保施工质量和时间进度。
4.3 室内装修室内装修是为了提供良好的展示环境和用户体验。
我们将根据科技馆的功能需求进行室内装修，包括灯光、空调、音响等设备的安装。
4.4 竣工验收在施工完成后，我们将进行竣工验收，并对科技馆的各项设施进行检测和测试，确保其安全性和性能符合要求。
科技馆展厅方案
科技馆展厅方案一、项目背景随着科技的飞速发展和人们对知识的渴望日益增长，科技馆作为传播科学知识、激发创新思维的重要场所，其展厅的设计和规划显得尤为重要。
本次科技馆展厅方案旨在打造一个充满互动性、趣味性和启发性的空间，让参观者能够亲身体验科技的魅力，激发他们对科学的兴趣和探索精神。
二、设计目标1、提供丰富多样的科技展示内容，涵盖物理、化学、生物、信息技术等多个领域。
2、打造互动体验式的展示环境，让参观者能够积极参与，动手操作，加深对科学原理的理解。
3、营造富有创意和想象力的空间氛围，激发参观者的创新思维和创造力。
4、确保展厅的布局合理，流线清晰，方便参观者自由参观。
三、展厅布局1、入口区设立大型电子显示屏，播放科技馆的介绍视频和最新的科技资讯。
设置咨询台，提供导览服务和讲解预约。
展示科技馆的主题和宗旨，引导参观者进入科技的世界。
2、物理展区设立力学、电学、光学等实验展示台，通过简单易懂的实验演示物理原理。
摆放大型物理模型，如发电机、电动机、望远镜等，让参观者直观了解其结构和工作原理。
开设互动体验区，如静电发生器、磁力轨道等，让参观者亲身感受物理现象的奇妙。
3、化学展区展示化学元素周期表和常见化学物质的样本。
进行化学实验演示，如酸碱中和反应、燃烧实验等。
设立化学实验室模拟区，让参观者可以亲手进行一些简单的化学实验。
4、生物展区展示生物进化的历程和各种生物的标本。
设立生态系统模拟区，展示生态平衡的重要性。
开展生物实验活动，如显微镜观察细胞结构等。
5、信息技术展区展示最新的信息技术成果，如人工智能、虚拟现实、大数据等。
设立体验区，让参观者可以亲身体验虚拟世界、智能机器人等高科技产品。
举办信息技术讲座和工作坊，普及信息技术知识。
6、创新发明展区展示国内外的创新发明成果，激发参观者的创新思维。
设立创意工作室，提供工具和材料，让参观者可以发挥自己的想象力，进行小发明创造。
7、休息区提供舒适的座椅和休息设施，让参观者在参观过程中能够适当休息。
科技馆工程方案
科技馆工程方案一、概述随着科技的发展，科技馆作为一个重要的科普教育场所，承担着普及科学知识、激发公众兴趣、促进人才培养和科技创新的重要作用。
本文将针对科技馆工程进行详细的方案设计和规划。
在设计方案中，我们将旨在打造一个具有前瞻性、交互性和创新性的科技馆，为公众带来更好的科学体验和教育。
二、设计理念1. 服务公众：科技馆是面向公众的场所，我们的设计理念是以公众为中心，将公众的需求和利益放在首位。
通过丰富多样的展示内容和互动体验，吸引和引导公众参与，增加科学知识的传播和接受。
2. 创新科技：科技馆作为科学知识的展示场所，我们将引入最新的科技设备和展示方式，通过虚拟现实、增强现实等技术手段，打造一个符合时代潮流的科学体验空间。
3. 教育启迪：科技馆不仅仅是一个展示场所，更重要的是它具备着启迪和教育的功能。
我们将设计各类教育活动和培训项目，打造一个全方位的科学教育平台。
三、场地选择科技馆的场地选择直接影响到科技馆的规模和设计方案。
我们建议选择位于城市中心或者人口密集区的地段，以便吸引更多的公众参观和体验。
1. 地理位置：选址方案应尽量选择方便公众到达的地理位置，比如市中心、旅游景区等地点。
同时，也要考虑到场地的规划与周边环境的协调性，不仅使馆内的氛围和风格更加和谐，也让参观者在留观后可以获得较好的视觉效果。
2. 周边环境：科技馆建设地点周边环境也需考量，选择一个安静、整洁、绿化良好的地方是很有必要的。
同时，提供良好的交通设施、停车场等配套设施，让参观者出行更加方便快捷。
四、建筑设计1. 建筑风格：科技馆的建筑风格应力求创新和前瞻，同时结合地域文化和当地环境，以达到个性化和独特化的效果。
建筑的外立面设计宜选用现代感强、简洁大气的风格，同时可融入一些科技元素和科学符号进行装饰。
2. 建筑结构：建筑结构应根据场地条件和使用需求，采用合理的结构设计。
力求建筑结构稳固和寿命长久，同时满足科技馆内部空间功能的要求。
钢结构钢筋桁架楼承板及栓钉施工方案

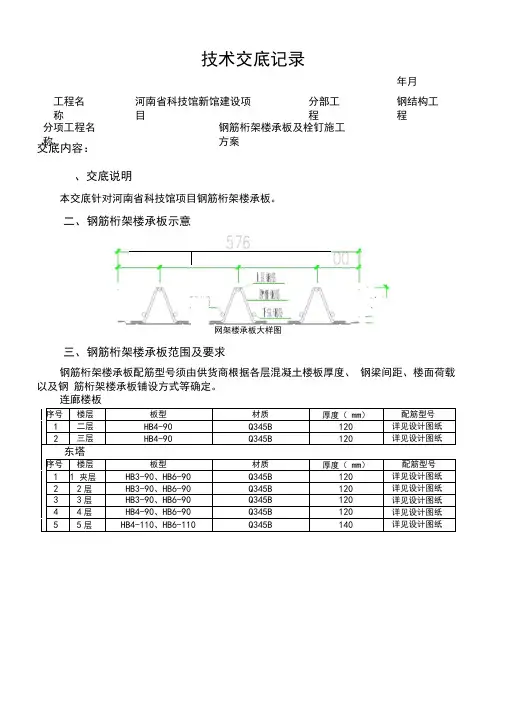

技术交底记录交底内容：、交底说明本交底针对河南省科技馆项目钢筋桁架楼承板。
二、钢筋桁架楼承板示意网架楼承板大样图三、钢筋桁架楼承板范围及要求钢筋桁架楼承板配筋型号须由供货商根据各层混凝土楼板厚度、 钢梁间距、楼面荷载以及钢 筋桁架楼承板铺设方式等确定。
连廊楼板序号楼层 板型 材质厚度（ mm ）配筋型号1 二层 HB4-90 Q345B 120 详见设计图纸2三层HB4-90Q345B120详见设计图纸 东塔序号楼层 板型 材质厚度（ mm ）配筋型号1 1 夹层 HB3-90、HB6-90 Q345B 120 详见设计图纸2 2层 HB3-90、HB6-90 Q345B 120 详见设计图纸3 3层 HB3-90、HB6-90 Q345B 120 详见设计图纸4 4层 HB4-90、HB6-90 Q345B 120 详见设计图纸5 5层 HB4-110、HB6-110 Q345B 140详见设计图纸工程名称河南省科技馆新馆建设项目 分部工程年月钢结构工程分项工程名称钢筋桁架楼承板及栓钉施工方案钢筋桁架楼承板施工典型节点钢筋桁架楼承板其他节点 1钢筋桁架楼承板其他节点 2五、钢筋桁架楼承板安装顺序中庭钢筋桁架楼承板安装顺序中庭钢筋桁架楼承板为二层及三层， 按照钢结构主体结构流水施工， 先下后上， 安装思路为四、节点先从从左到右进行铺设，栓钉顺后流水层钢筋桁架楼承板铺设顺三层钢筋桁架楼承板铺设顺序东塔钢筋桁架楼承板安装顺序东塔钢筋桁架楼承板为1 夹层至五层，按照钢结构主体结构流水施工，先下后上，安装思路为先从左到右进行铺设，栓钉顺后流水施工。
东塔钢筋桁架楼承板铺设顺序六、钢筋桁架楼承板现场安装第二步：先里后外铺设，随铺设、随矫正、随点焊第一步：钢筋桁架楼承板成品检验合格后运到施工现 场，吊装到指定安装楼层。
钢筋桁架楼承板的安装方法在钢梁安装完成并经过检验合格后进行钢筋桁架楼承板的铺设。
铺设前， 将钢筋桁架楼承板、 梁面清 理干净， 为了保证安装质量， 首先需要按图纸的要求在梁顶面上弹出基线， 然后按基线铺设钢筋桁架楼承 板铺设时钢筋桁架楼承板的搭接长度应大于 50mm ，楼层平面内的钢筋桁架楼承板铺设时，本着先里后外（先铺通主要的辐射道路 ）的原则进行。
科技馆工程建设方案设计
科技馆工程建设方案设计一、项目背景科技馆作为一个重要的城市文化设施，通常承担着科技普及、科学教育和科研展示的重要职能。
随着人们对科学知识的需求日益增加，科技馆的建设成为了城市文化建设的重要组成部分。
本文将以某市科技馆工程建设为例，对科技馆的建设方案进行详细设计。
二、项目概况某市科技馆位于市中心地带，占地面积约为3万平方米，总建筑面积为2.5万平方米。
科技馆的建设目标是通过丰富多样的科技展示，为市民提供科学知识普及、科技创新教育和公众科学文化服务，助力城市文化建设。
科技馆的建设主要包括主体建筑、配套设施和室外景观三个方面。
三、建设规划1. 主体建筑科技馆的主体建筑应具有现代科技氛围，建筑外观设计应当突出科学和创新的元素，同时与周围环境相融合。
主体建筑应包括科技展示空间、科技文化活动空间、行政办公空间和基础设施空间。
建议采用钢结构或者混凝土框架结构，以满足科技馆内部大空间的展示和活动需求。
2. 配套设施在主体建筑的基础上，科技馆应配备观众服务中心、教学实验中心、科技图书馆、数字科技展览中心和音视频多媒体演示厅等配套设施。
观众服务中心应包括展厅、票务中心、休息区和服务设施。
教学实验中心应坚持理论和实践相结合的原则，满足市民对科技知识的学习需求。
科技图书馆应囊括各类科技图书、期刊和电子资源，满足市民文化需求。
数字科技展览中心应通过网络和数字技术，为市民提供更丰富的科技资讯和展示。
音视频多媒体演示厅应具有现代化设备，支持多种文化活动和科技展演。
3. 室外景观科技馆的室外景观应围绕科技主题，营造现代科技文化氛围。
室外景观应包括科技雕塑、科技壁画、庭院景观和休闲广场。
科技雕塑和壁画可以用来展示城市科技发展的历史和未来，呈现现代科技成果和科学精神。
庭院景观和休闲广场应为市民提供休闲、健身和户外文化活动的场所。
四、功能规划1. 科技展示科技馆的科技展示是其核心功能，应包括科技成果展示、科学原理展示和科技应用展示三个部分。
钢结构钢筋桁架楼承板及栓钉施工方案
技术交底记录钢筋桁架楼承板施工典型节点钢筋桁架楼承板其他节点1 钢筋桁架楼承板其他节点2东塔钢筋桁架楼承板铺设顺序第一步：钢筋桁架楼承板成品检验合格后运到第三步：支座竖筋焊接。
第四步：栓钉焊接。
第五步：临边封板。
栓钉焊接流程如下图注意事项序号具体内容1 栓钉必须符合规范和设计的要求。
如有锈蚀，需经除锈后方可使用(尤其是栓钉头和大头部不可有锈蚀和污物)，严重锈蚀的栓钉不能使用。
2 施焊点不得有水分、油污及其它杂质。
3 在有风天气施工时，焊工应站在上风头，以防止火花伤害。
4 注意焊工的安全保护，尤其焊外围梁时，要进行安全防护，并应更小心谨慎。
5 焊工要熟练掌握焊机、焊枪的性能，搞好设备的维护保养。
当焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，及时清理或更换配件，以确保施工顺利和熔焊质量。
栓钉焊接施工质量标准序号类别具体内容1 外观检验焊接完毕，用尖头手锤敲击每个栓钉，脱掉瓷环进行外观检查。
不应有未熔透、咬边及磁偏吹2 弯曲试验对焊层不完善的栓钉，用手锤敲击时发出空鼓声的栓钉，对焊接后超过 1.6mm 规定值的栓钉进行打弯 15°试验，将缺陷露出，如被弯栓钉未出裂纹，则认为此栓钉合格。
3 施焊记录每层段施焊完做一次验收，以便下一工序开始。
栓钉焊接缺陷及处理方法56救援路线：发生事故后，以抢救伤员为首要任务，及时将伤员送到医院救治：救援路线如下：目的地路线郑州人民医院郑东医院项目现场→郑开大道→永顺路→阜外路→郑州人民医院郑东医院；路程2.2公里，时间大约5分钟。
未尽事项，详国家规范、图集及本工程图纸要求。
科技馆设计施工要点
科技馆天棚工程装饰设计与施工要点随着科学技术进步日新月异，人们对科学技术的探索从来没有停止过。
国家大力推行科技创新，提出科学技术是第一生产力,全国各地也在兴建各类主题科技馆，加大对全民科普教育普及.各类主题科技馆尽管主题各异，天棚表现形式也多种多样．对于选用材料防火等级必须符合防火设计规范要求。
一般来说,科技馆天棚防火等级必须达到B1级以上,所使用的材料均须有合格证及质保书，且防火等级必须达到设计要求。
如：由我公司设计施工的某科技馆工程，天棚为树叶造型及造景树，如采用PVC材料制作,则防火等级达不到要求,经研究商定，顶面树叶造型采用镀锌铁皮折弯成树叶造型，表面采用烤漆工艺，造景树采用钢筋混凝土制作。
如下图，既满足了防火要求,又达到设计意图.本天棚吊顶采用光纤吊顶,局部纸面石膏板及发光亚克力发光灯箱片吊顶,塑造美伦美幻科幻效果。
石膏板加轻钢龙骨吊顶防火等级达到Ａ级,局部用细木工板做造型,须按规范规定涂刷防火涂料(防火涂料须按规定检测合格)，整个吊顶材料及施工工艺既达到设计效果,又符合规范要求（如下图)。
科技馆天棚吊顶效果设计与施工。
科技馆工程设计中最基本的元素是声、光、电。
科技馆工程的天棚主要使用软膜吊顶、光纤吊顶、透明亚克力配灯箱片吊顶、石膏板造型吊顶、格栅吊顶等，根据不同的主题设计不同的吊顶内容,配以灯光，给人视觉以冲击力。
如：天文科技馆的软膜设计为太空、宇宙、星空等内容;节水馆则设计水波纹等图案；消防馆设计火焰、烟雾等图案。
(天文馆吊顶图片）（节水馆顶面图片)吊顶内光源发散须均匀、通透、、亮度适中。
但在实际施工中很容易发生顶部局部阴影、黑斑等现象．经分析主要原因有:一、施工图设计光源为LED灯带，如灯带跟吊顶面层过近（低于10０mｍ),则很容易产生阴影;二、基层清理不干净，待面层安装好后,有灰垢落到吊顶面上,经灯光照射,产生黑斑。
在施工过程中经过反复实践研究，采用LED模组代替灯带,可以保证光源发散均匀,避免产生阴影，在面层施工前必须做好隐蔽验收工作,将基层油漆处理干净,这样就能有效避免黑班现象了.(LEＤ灯带有阴影，发光不均匀)(LＥＤ模组)（LED模组发光均匀，无阴影）科技馆工程施工是装修展览工程的细分市场，涉及的专业面广，科技含量高,更新换代快.要想在竞争激烈的市场中立于不被淘汰,必须在专业技术上精益求精,从细微处入手，一切为业主着想，才能立于不败之地.王海洋2016。
河南省科技馆新馆“智慧人类”展厅深化设计终期成果专家评审会召开
省 科 协 纪 检 监 督 人 员 、省 科 技 馆 工 作团队、新馆建设法律顾问、展教工程项 目管理机构工作团队参加会议。
（常景辉 董 涵）
深河
化南
本刊讯 2023 年 12 月 15 日，河南 省 科 技 馆 新 馆“ 智 慧 人 类 ”展 厅 深 化 设
王新会指出，“智慧人类”展厅建设 工作是国内科技馆行业对该主题内容
王 新 会 指 出 ，“ 人 工 智 能 ”展 厅 建 设 目标是打造国内顶尖的人工智能科普展 馆 ，激 发 青 少 年 对 人 工 智 能 领 域 强 烈 的 学 习 兴 趣 。 他 强 调 ，展 品 展 项 制 作 应 从 实际出发，提升安全性和互动性，同时兼 顾 实 用 性 和 耐 用 性 ，提 高 展 品 的 易 维 护 性 和 可 拓 展 性 ，将 该 展 厅 打 造 成 为 国 内 人工智能科普领域的标杆。
山 西 省 科 技 馆 原 馆 长 路 建 宏 、河 南 大 学 人 工 智 能 学 院 实 验 室 主 任 王 俊 、江 西 省 科 技 馆 高 级 工 程 师 袁 庆 华 、山 东 省 科 技 馆 研 发 设 计 部 部 长 张 磊 、重 庆 科 技 馆展览技术部副部长罗勇作为评审专家 应邀参加会议。
吕国范强调，展品展项设计应与布 展 环 境 充 分 融 合 ，充 分 利 用 展 示 面 积 ， 优 化 展 项 布 局 ，在 遵 从 科 学 性 的 前 提 下 ，做 好 科 学 与 美 学 的 结 合 ，从 而 更 大 限度地扩大受众群体范围。同时要深 度挖掘主题内容蕴含的巨大能量，给观 众带来全方位的感官冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南省科技馆结构设计与分析
作者：卓杰
来源：《工业设计》2017年第05期
摘要：本工程存在着平面凹凸不规则、扭转不规则、楼板不连续、局部错层、穿层柱、斜柱及夹层超限等多项不规则的情况，属特别不规则的超限高层结构。
本工程采用两种软件盈建科及MIDAS进行抗震性能设计方面的计算分析。
关键词：超限高层结构；弹塑性时程分析
1 工程概况
本项目拟建地点位于河南省郑州市郑东新区，河南省科技馆建筑高度43.0米，总建筑面积约10.5万平米。
项目效果图如图1。
河南省科技馆主体结构体系采用钢筋（钢骨）混凝土框架—剪力墙形式。
建筑抗震设防类别为乙类，剪力墙及连梁一级，框架二级、钢框架三级。
2 结构超限情况介绍
参考《超限高层建筑工程抗震设计指南》[1]，对各塔楼进行了超限情况分析：
（1）本建筑呈Y字形平面布局，平面凹凸尺寸大于相应边长30%。
（2）本建筑部分楼层考虑偶然偏心的扭转位移比大于1.2。
（3）本建筑局部楼层楼板有效宽度小于50%；且存在错层。
（4）本建筑存在局部的穿层柱、斜柱以及局部夹层。
因此主体结构属于特别不规则的超限高层。
3 上部结构计算分析
3.1计算软件及参数设置
本工程在设计中参考了《高层建筑结构》[2]，结构整体计算时采用北京盈建科软件股份有限公司编制的YJK（1.8.2.0版本）软件和MIDAS GEN（V855版本）这二个空间结构分析程序，并对结构静力等方面计算结果进行了总结。
结构的主要计算参数如下：
（1）场地设计特征周期0.40s；
（2）钢筋混凝土结构的阻尼比：0.05；
（3）抗震设防列度为：7度，设计地震分组为第二组，设计基本加速度值为0.1g；
（4）多遇地震水平影响系数最大值：0.08；
（5）基本风压按50年一遇的的1.1倍标准取值（按0.50kN/m2），地面粗糙度B类；
（6）地震力均采用藕联分析；
（7）考虑双向地震作用与偶然偏心。
3.2结构体系和布置
抗侧力体系如图2。
3.3结构弹性计算分析
依据《建筑结构荷载规范》[3]、《高层建筑混凝土结构技术规程》[4]、《混凝土结构设计规范》[5]、《建筑抗震设计规范》[6]，总结的多遇地震下计算结果如下：
（1）结构动力特性：
计算得到的前3阶模态的振动周期结果如下：T1=1.1302S，T2=1.0560S，T3=0.9789S。
（2）基底剪力：
计算得到的基底剪力如下：X=46363kN，Y=44935kN。
（3）层间位移角：
楼层层间位移角X=1/1990，Y=1/1636。
由以上计算结果可得弹性状态下结构各指标均满足规范要求。
3.4结构静力弹塑性分析计算分析
本工程宜选取C等级作为抗震性能设计的目标。
采用弹塑性静力推覆分析法（Push-Over）对本结构进行水平荷载作用下的弹塑性计算。
按规范要求的“大震不倒”抗震设防目标，采用PUSH程序对建筑在罕遇地震作用下进行静力弹塑性推覆分析，共进行X+向、X-向、Y+向、Y-向四个方向的推覆验算。
静力推覆分两步进行加载，第一步为施加重力荷载代表值，并在后续施加水平荷载过程中考虑其影响，即计算中考虑了P-Δ效应；第二步为逐步施加竖向分布模式为按该方向主振型模态分布的水平荷载，直至结构达到终止条件为止。
从推覆结果看：在罕遇地震作用下（水平地震影响系数最大值取0.50），性能点处各层弹塑性位移角最大值小于规范限值1/100，符合《高层建筑混凝土结构技术规程》[4]第4.6.5条的规定，建筑物可实现“大震不倒”的抗震设防目标。
从静力弹塑性计算结果可以看出，在大震下较多框架梁端出现塑性铰，少量剪力墙及框架柱出现塑性角。
整体结构基本合理，塑性铰主要出现在框架梁及连梁等耗能构件上，同时，框架柱出铰较少，能满足大震下二道防线的作用。
对于出现出铰情况的剪力墙，拟采用对其配置型钢钢骨及增加其配筋等措施对其进一步加强。
3.5结构动力弹塑性分析计算分析
为进一步考察建筑在罕遇地震作用下的内力、变形及损伤情况，采用YJK软件对结构进行了大震下的弹塑性时程分析。
七条地震波的层间位移角的最大值如图3图4所示。
（1）从整体指标来看，结构在七组地震波作用下，沿X、Y向的各层弹塑性位移角最大值分别为1/126、1/120，满足规范对框-剪结构弹塑性位移角限值（1/100）的的规定。
（2）从构件层面来看，框架柱基本上保持大震下不屈服状态；剪力墙基本处于轻度～中度破坏等级之间。
4 结论
（1）整体结构以YJK程序分析为主，辅以MIDAS进行对比分析。
两个程序的计算结果在总体上基本保持规律一致。
（2）通过结构弹性计算分析可得弹性状态下结构各指标均满足规范要求。
（3）通过结构静力弹塑性分析可得在罕遇地震作用下，性能点处各层弹塑性位移角最大值小于规范限值1/100。
（4）通过结构动力弹塑性分析可得，结构在七组地震波作用下，沿X、Y向的各层弹塑性位移角最大值分别为1/126、1/120，满足规范的规定。
参考文献：
[1]吕西林.超限高层建筑工程抗震设计指南[M].上海：同济大学出版社，2009.
[2]吕西林.高层建筑结构[M].武汉：武汉理工大学出版社，2003.
[3] GB50009-2012建筑结构荷载规范[S].
[4] JGJ3-2010高层建筑混凝土结构技术规程[S].
[5] GB50010-2010混凝土结构设计规范[S].
[6] GB50011-2010建筑抗震设计规范[S].。
