雨水管施工技术交底关键信息项：1、雨水管施工的材料要求2、施工工艺流程3、施工质量标准4、安全注意事项5、成品保护措施1、施工准备11 技术准备111 施工前应认真熟悉施工图纸，按照设计要求和相关标准规范，编制施工方案，并向施工人员进行技术交底。
112 熟悉雨水管安装的相关技术要求和质量标准，明确施工中的关键控制点。
12 材料准备121 雨水管及管件的规格、型号应符合设计要求，并有质量证明文件。
122 管材和管件的外观质量应符合以下要求：表面应无裂纹、砂眼、凹陷等缺陷；管材的壁厚应均匀，管件应无变形、扭曲等现象。
123 胶粘剂等辅助材料应选用与管材相匹配的产品，并具有质量证明文件。
13 施工机具准备131 准备好电钻、电锯、电焊机、扳手、锤子、水平尺、线坠等施工工具。
132 对施工机具进行检查和调试，确保其性能良好，能够正常使用。
2、施工工艺流程21 测量放线211 根据设计图纸，在建筑物上放出雨水管的安装位置线，包括立管的位置和支管的坡度走向。
212 用水平尺和线坠对安装位置线进行复核，确保其水平度和垂直度符合要求。
22 支架安装221 按照设计要求和施工规范，安装雨水管的支架。
支架的间距应符合规定，固定应牢固可靠。
222 对于金属支架，应进行防腐处理；对于塑料支架，应保证其强度和稳定性。
23 雨水管安装231 将雨水管按照设计要求和安装位置进行组装，连接方式应符合设计和规范要求。
232 对于塑料雨水管，采用胶粘剂连接时，应先将管材和管件的连接部位清理干净，涂上胶粘剂，迅速插入连接，并保持一定时间。
233 对于金属雨水管，采用焊接或法兰连接时，焊接应符合焊接工艺要求，法兰连接应严密，螺栓应紧固均匀。
24 雨水斗安装241 在屋面雨水口处安装雨水斗，雨水斗的型号和规格应符合设计要求。
242 雨水斗与屋面的连接处应严密，不得有渗漏现象。
25 通水试验251 雨水管安装完成后，应进行通水试验，检查管道是否畅通，有无渗漏。

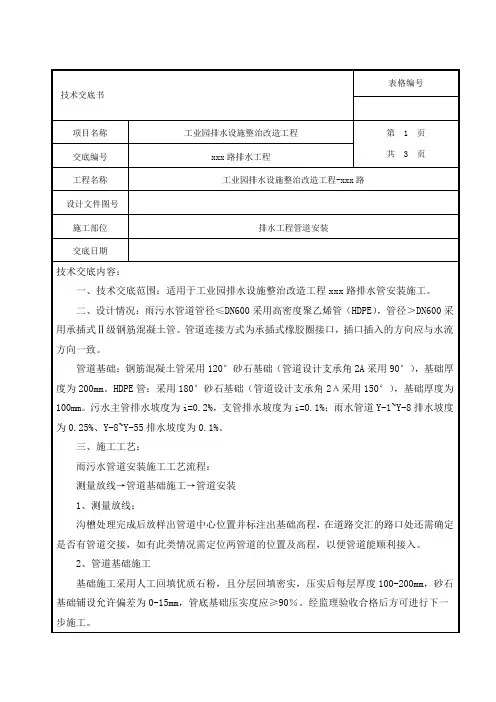

排水工程技术交底——管道安装
（5）接口作业时，应先将承口、插口的内外工作面用清理干净，不得有泥土等杂物，并在承口工作面上涂润滑剂，然后立即将插口端的中心对准承口的中心轴线就位。
（6）插口插入承口时，可采用缆绳系住管材用手扳葫芦等提力工具安装，严禁采用施工机械强行推顶管子插入承口。
（7）钢筋混凝土管道安装前应进行外观检查，发现裂缝，保护层脱落空鼓，接口掉角等缺陷，应及时更换。
（8）经监理验收合格后方可进行下一步施工。
四、质量标准：
（1）HDPE管道埋深不大于4m时环刚度不小于8KN/㎡，钢筋混凝土管道采用承插式II级钢筋混凝土管。
（2）承插式连接采用的弹性橡胶圈必须由管材生产厂配套供应，橡胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷。管材连接时必须对连接部位、密封件等配件清理干净，不得附有土和其他杂质。承插式密封圈连接宜在环境温度较高时进行， 插口端不得插到承口底部，应留出不小于10mm的伸缩空隙，在插入前，应在插口端外壁做出插入深度标记。插入完毕后，插入长度和承插口圆周间空缝应均匀，并保持连接管道轴线平直。
3.进入施工区域人员必须佩戴安全帽，作业人员必须佩戴齐பைடு நூலகம்安全防护用品。
4.施工机械（具）设备安全可靠，运转正常，严禁带病作业。应定期对施工机械（具）设备进行检查维修、保养清洗。
六、成品保护
1.管材在装运堆放时，应轻抬轻放，严禁抛落拖滚和相互撞击。
2.管材露天存放时，必须加以遮盖防止暴晒，并远离热源。
三、施工工艺：
雨污水管道安装施工工艺流程：
测量放线→管道基础施工→管道安装
1、测量放线：
沟槽处理完成后放样出管道中心位置并标注出基础高程，在道路交汇的路口处还需确定是否有管道交接，如有此类情况需定位两管道的位置及高程，以便管道能顺利接入。
雨水管道施工技术交底
雨水管道施工技术交底引言：在城市建设过程中，雨水管道的施工是一个必不可少的环节。
正确的施工技术和方法可以确保雨水管道的稳定性和长期可靠性，从而有效解决城市的雨水排放问题。
本文将详细介绍雨水管道施工的关键技术和要点。
一、施工前准备工作1. 方案设计：在施工之前，需要根据实际情况制定详细的方案设计，包括管道的布置、材料的选择和施工顺序等。
方案设计需要考虑到地质条件、交通情况和周围环境等因素，以确保施工过程的顺利进行。
2. 材料采购：根据方案设计的要求，采购符合标准的雨水管道材料。
材料的选择应考虑管道的直径、承载能力和耐腐蚀性等因素，以确保雨水管道的质量和稳定性。
二、施工技术和方法1. 基坑开挖：根据方案设计的要求，在地面上开挖出相应的基坑。
基坑的宽度和深度应符合管道的要求，并确保周围环境的安全。
在基坑的底部铺设合适的基底材料，如砂石或混凝土，以提供坚实的基础支撑。
2. 管道安装：在基坑中先安装主管道，然后依次连接分支管道。
管道的连接应采用可靠的、耐腐蚀的连接方式，如橡胶密封或焊接。
同时，在管道的每个接口处应采取密封措施，以防止泄漏。
3. 测试和检验：在管道安装完成后，进行必要的测试和检验，以确保管道的质量和可靠性。
具体的测试方法和标准可以根据实际情况确定，常用的测试方法包括水压测试和漏水测试等。
4. 后期处理：在管道安装完成后，需要进行必要的后期处理工作，如填充和夯实基坑的土壤、修复地面和恢复交通等。
后期处理工作需要按照相关规范和要求进行，以确保施工现场的整洁和安全。
三、施工安全和注意事项1. 安全措施：在施工过程中，必须严格遵守相关的施工安全规范和要求。
施工现场应设置明显的警示标志，确保施工人员的安全。
同时，施工人员应佩戴符合要求的个人防护装备，如安全帽、安全鞋、手套等。
2. 施工质量：施工过程中需要严格按照相关标准和要求进行，确保施工质量和管道的可靠性。
施工人员应进行必要的质量检查，并及时处理施工中出现的问题和隐患。
雨水管道工程施工安全技术交底
六、沟槽两边应筑土埂和临时排水设施，以免雨水流入沟内造成塌方。
七、工程所用材料应堆放整齐，距槽边两米以外。
八、开挖时应严格控制中线和边坡，以免造成挖偏或超挖等，而影响沟槽的直顺和沟壁的稳定性。槽壁应平整，不得出现凹凸现象，以免影响沟壁的稳定性而造成沟壁坍塌。
6、在回填过程中，需拆除固壁支撑时，应采取先下后上的办法拆除。如因土质很差、难以拆除时，可先拆去下部撑杆，撑板暂时不拆，待回填到一定高度时，再用倒链或其他起重工具将撑板拔出。拆除支撑时，必须要有技术人员进行指导，严禁私自乱拆。
沟槽回填中主要的风险是：打夯机对施工人员的触电伤害。
采取的措施:当发生触电伤害时，应迅速切断电源开关，是触电者脱离电源；如触电者伤势不严重，可就地休息1-2小时，并严密观察；如触电者伤势严重，应进行人工呼吸或胸外心脏挤压进行抢救，并及时拨打“120”进行急救。
安全技术交底
年月日
工程名称
分部名称
雨水工程
分项工程
沟槽开挖
交底内容：
一、槽内人员必须带安全帽，施工现场禁止穿拖鞋、高跟鞋和赤脚，严禁在坑内休息。
二、开挖土方必须放在槽边2米以外，高度不超过1.5米。
三、上下沟槽必须设立梯，立梯应坚固不缺层，严禁攀登支撑或乘机械设备上下沟槽。
四、机械挖土时，跟机修坡清底操作人员应与铲斗保持一定安全距离，必要时应停机，然后再操作。车辆配合外运土时，在机械装土时，任何人不得在车上停留，以保证装土安全。
6、在填料过程中，需拆除固壁支撑时，应采取先下后上的办法拆除。如因土质很差、难以拆除时，可先拆去下部撑杆，撑板暂时不拆，待回填到一定高度时，再用倒链或其他起重工具将撑板拔出。拆除支撑时，必须要有技术人员进行指导，严禁私自乱拆。
雨水管道安装技术交底
年月日施管表5工程名称郑东新区龙湖外环路二标分部工程雨水工程分项工程管道安装工程交底内容：1、材料：本工程管材均采用Ⅱ级钢筋砼承插口管，接口采用橡胶圈接口。
2、基础：d300雨水口连接管采用150︒砂石基础，其他管径雨水管采用120︒砂石基础，井室上、下游与井室连接的第一节管段采用180︒混凝土基础。
3、管材检查：对即将敷设，已摆放在沟边的管材应再次进行外观检查，防止在吊运过程中损坏的管材用于工程中。
其规格及质量必须符合设计要求。
4、详细检查沟底或基础表面标高和中心线尺寸，对于各类型的排水管道而言，标高和坡度是最重要的数据。
5、下管时要从两个检查井的下游开始，插口插入方向与水流方向一致。
6、管道安装前，必须对管子的承插口以及橡胶圈进行清理，不得有泥沙等污物。
7、在待装管的插口套上橡胶圈后，要整理顺直，不得有扭曲、翻转现象。
胶圈离开插口端面10mm左右。
为防止胶圈滚翻，可用小木楔塞住。
8、管道安装时，待装管应平稳地移动，移动至距已装管的承口处，以防管子撞损。
9、初对口时，应使插口与承口的周围间隙大致相等，以便安装就位准确。
交底单位接收单位交底人接收人年月日施管表5工程名称郑东新区龙湖外环路二标分部工程雨水工程分项工程管道安装工程交底内容：10、待装管的插口应徐徐地、圆周同步地进入已装管的承口，同时取走固定胶圈的小木楔。
11、每根管子的安装必须仔细对准中心线并控制标高，设置必要的标桩，对就位后的管子应用测量工具进行检查。
管子安装就位后应立即检查胶圈是否进入工作面，承插口间隙是否合格，若无问题，应固定好管子，缓慢的松开手拉葫芦等拉具。
同时应注意胶圈的回弹率，其值过大或过小时，应分析原因予以处理。
并再一次检查胶圈是否全部进入工作面。
12、管道接口用1：2防水砂浆封口。
交底单位接收单位交底人接收人。
(完整版)城市雨水污水管道工程安装施工技术交底
(完整版)城市雨水污水管道工程安装施工
技术交底
城市雨水污水管道工程安装施工技术交底(完整版)
1. 施工前准备工作
* 安全措施的落实：施工现场围挡搭建，设置保安员，建立施
工档案，开展安全教育等。
* 施工材料和设备配备：检查工程材料质量符合工程质量要求，设备齐全并经过检验。
2. 埋设预处理设备
* 埋底深度和基础处理：把管道埋设在规定深度内，并采取间
隔固定方式埋置管道，同时进行基础处理，确保管道基础坚固牢固。
* 预制构件的安装：进行预制构件的清理，满足质量验收，并
进行安装。
实施防腐蚀措施，并保护好预制构件的表面。
3. 管道铺设
* 管道铺设方法：按照设计图纸和要求来进行铺设。
* 铺设前准备：填平道路地面并架设铺设模板，在设备操作人员的指引下往模板铺设管道。
* 管道连接：清理管道接口，涂刷防腐漆，使用专用工具将管道连接紧密。
4. 管道安装质量控制
* 管道开挖深度的测量：严格按照建筑设计图进行精确测量，掌握好管道的深度和高度等数据。
* 管道斜率的控制：施工现场进行管道斜率的量测，协调土方工程的施工进度与管道铺设；保证施工质量符合工程设计和规范的要求。
5. 施工后的防腐处理
* 涂层防腐蚀：保证管道的表面光滑整洁，涂刷涂层防腐蚀。
* 做好封堵工作：各个施工部位的封堵必须到位，确保施工现场环境整洁。
* 安全检查：每工作日结束时，必须对管道安装现场进行一次安全检查，保证施工质量。
室外雨水U-PVC管道及配件安装技术交底
装完后应统一吊线复核。
（4）管道安装
按屋面坡度要求，测量放线，确认雨水斗的安装高度。将雨水斗放置于屋面预留
洞口内，找平找正，用不低于楼板强度的混凝土分两次浇筑密实，确保雨水斗边缘与
屋面相接处严密不漏，87 铸铁雨水斗及侧排铸铁雨水斗安装见图 2.2-1 与图 2.2-2。
雨水管道粘结前用棉布将承插口需粘结部位的水分、灰尘擦干净。安装时用毛刷涂抹
3/5
a、先将排出管末端用胶囊堵严，从每根雨水立管顶部的雨水口出灌水，灌水高
度达到雨水立管顶部雨水口的上边缘。
b、灌水满水后持续 1h，检查各管道接口不渗不漏为合格。
c、验收完毕，取出胶囊把系统内的水排出。
三、质量标准
1、主控项目
（1）安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上
检查方法
1
坐标
15
2
标高
3
立管垂直度（每 1m）
±15 1.5
吊线和尺量检查
4
立管垂直度（全长 5m 以上）
不大于 38
四、成品保护
（1）管道安装完成后，应将所有管口严密封闭，防止杂物进入造成管道堵塞。
（2）严禁利用塑料管道作为脚手架支点或安全带的拉点、吊顶的吊点。
（3）不允许用明火烘烤管道，以防管道变形。
的 3/4 深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净，如有
油污需用丙酮除掉。
（3）支架安装
用电锤在墙面打孔，清理孔中杂物，在孔内填塞塑料膨胀管。管卡采用 PVC 专用
立管卡，间距 1 米一个，卡子露出墙面 20mm。雨水管道顶部与末端处加设两道立管卡，
间距 50mm。卡子安装时应注意美观大方，同一直线上不允许有倾斜和不对齐现象，安
雨水管道安全技术交底模板
一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工项目负责人：____________________5. 施工时间：________________________二、施工安全注意事项1. 施工人员必须具备相关施工资质，熟悉施工图纸及施工规范。
2. 施工现场应设置明显的安全警示标志，并配备必要的安全防护设施。
3. 施工人员进入施工现场必须正确佩戴安全帽、安全带、防尘口罩等个人防护用品。
4. 施工现场应保持整洁，通道畅通，不得堆放杂物，防止绊倒、摔伤事故发生。
5. 施工现场严禁吸烟、动火，如需动火，必须办理动火作业许可证，并配备灭火器材。
6. 施工现场用电必须符合国家相关标准，严禁私拉乱接电线，确保用电安全。
7. 施工过程中，如遇雷雨天气，应立即停止室外作业，人员迅速撤离至安全地带。
8. 施工现场应设置消防器材，并定期检查，确保消防设施完好。
9. 施工过程中，如发现异常情况，应立即停止作业，并报告项目负责人。
三、施工安全技术交底内容1. 施工准备（1）施工前，对施工现场进行勘察，了解周边环境，排除安全隐患。
（2）施工人员应接受安全培训，掌握相关安全知识。
（3）施工机械、设备应进行检查、调试，确保其安全性能。
2. 施工过程（1）沟槽开挖1）沟槽开挖前，对地下管线进行调查，并予以保护。
2）开挖过程中，严格按照设计图纸和施工规范进行，确保沟槽尺寸、深度符合要求。
3）开挖过程中，注意边坡稳定性，防止坍塌事故发生。
4）机械开挖时，严禁人员进入其旋转半径以内。
（2）管道安装1）管道安装前，检查管道材质、规格是否符合要求。
2）管道安装过程中，注意管道接口连接，确保密封性。
3）管道安装完成后，进行试压检测，确保管道无泄漏。
（3）检查井、雨水口施工1）检查井、雨水口施工前，对井室进行测量、放线，确保位置准确。
