机房散热解决方案
机柜散热解决方案
机柜散热解决方案一、背景介绍随着信息技术的快速发展，企业和组织对IT设备的依赖程度越来越高。
机柜作为存放和保护IT设备的重要设备，其内部的散热问题日益凸显。
机柜散热不良会导致设备过热，降低设备的性能，甚至引起设备故障。
因此，为了保证IT设备的正常运行，提高设备的稳定性和可靠性，解决机柜散热问题变得尤其重要。
二、问题分析1. 机柜内部空间狭小，散热空间有限。
2. IT设备的功耗逐年增加，散热需求变得更加迫切。
3. 机柜密封性较好，热量难以有效散发。
4. 机柜内设备布局不合理，导致热量集中。
三、解决方案为了解决机柜散热问题，我们提出以下几个方面的解决方案：1. 散热设备选择选择高效的散热设备是解决机柜散热问题的关键。
常见的散热设备包括风扇、散热片、散热器等。
根据机柜内部的布局和散热需求，选择合适的散热设备进行安装。
同时，可以考虑使用带有智能温控功能的散热设备，根据机柜内部温度自动调节散热风扇的转速，提高散热效果。
2. 空气流通优化优化机柜内部的空气流通，有助于提高散热效果。
可以通过增加机柜内部的通风口，增加进风口和出风口的数量和面积，提高空气流通的效率。
同时，可以考虑使用隔板将机柜内部份隔成不同的区域，避免热量集中，提高散热均匀性。
3. 环境温度控制控制机房的环境温度对于解决机柜散热问题至关重要。
可以使用空调系统对机房进行温度控制，保持适宜的温度范围。
同时，可以在机柜内部安装温度传感器，实时监测机柜内部的温度，并根据需要调节空调的温度和风速，保持机柜内部的温度稳定。
4. 设备布局优化合理的设备布局可以有效地改善机柜的散热情况。
在安装设备时，应避免设备之间的过密罗列，保持一定的间隔，以便空气流通和热量散发。
同时，可以将热量较大的设备放置在机柜的上部，将热量较小的设备放置在机柜的下部，以减少热量的集中。
5. 定期清洁维护定期对机柜进行清洁维护，清除灰尘和杂物，保持机柜内部的通风畅通。
同时，定期检查散热设备的工作状态，确保其正常运行。
机房散热方案
3.保障机房内工作人员的舒适度，符合职业健康安全要求。
五、实施与验收
1.按照本方案进行机房散热改造，确保施工质量。
2.改造完成后，组织专业团队进行验收，确保散热效果达到预期目标。
3.对机房散热系统进行定期评估，不断优化方案，提高散热效果。
六、总结
本方案针对机房散热问题，从合理布局、散热设备选型、保温措施、监控与维护等方面进行设计，旨在提高机房散热效率，保障设备稳定运行，同时遵循合法合规原则，为企事业单位提供一套科学、高效的机房散热解决方案。
四、合法合规性评估
1.本方案完全遵守《数据中心设计规范》、《建筑节能设计标准》等国家和行业标准。
2.散热设备的选择符合节能减排政策要求，支持绿色环保。
3.方案考虑了工作人员的健康与安全，符合职业健康安全管理体系。
五、实施与验收
1.按照本方案进行施工，确保每个环节的质量控制。
2.施工完成后，组织专业团队进行验收测试，确保散热效果满足设计要求。
-设备按发热量分区布置，高发热设备远离冷气入口。
-机柜采用前后门封闭设计，减少冷热空气直接交流。
2.散热系统配置
-精密空调系统：选用高能效比的精密空调，实现精确温湿度控制。
-通风系统：设计合理的通风管道布局，提高空气流通效率。
-散热设备：部署足够数量的冗余风扇和散热器，保障设备散热需求。
3.保温与隔热
（3）机柜后门采用密封设计，减少冷热空气混合。
4.监控与维护
（1）建立机房环境监控系统，实时监测机房内温度、湿度、电压等参数，确保设备正常运行。
（2）定期对散热设备进行清洁、保养，提高散热效率。
（3）制定应急预案，应对突发散热故障。
机柜散热解决方案
机柜散热解决方案标题：机柜散热解决方案引言概述：机柜散热是保证服务器和网络设备正常运行的重要环节。
随着数据中心规模的不断扩大和设备功耗的增加，机柜散热问题变得越来越突出。
本文将介绍机柜散热的重要性，并提供五种有效的机柜散热解决方案。
一、优化机柜布局1.1 合理安排设备位置：将高功耗设备放置在机柜顶部，低功耗设备放置在底部，以实现热空气上升，冷空气下沉的自然对流。
1.2 确保设备间距：设备之间的间距应足够，以便空气能够流通，并避免设备之间的热量相互干扰。
1.3 利用机柜内部空间：合理利用机柜内部空间，安装散热风扇或者散热片，增加散热表面积，提高散热效果。
二、优化通风系统2.1 安装风扇：在机柜先后或者顶部安装风扇，增加空气流通量，加速热量的散发。
2.2 使用冷通道热通道：将冷通道和热通道进行隔离，确保冷空气直接供应给设备，并将热空气排出机柜。
2.3 定期清洁通风设备：定期清洁风扇和通风口，避免灰尘和杂物阻塞，影响通风效果。
三、散热设备的选择3.1 散热风扇：选择高效、低噪音、长寿命的散热风扇，确保良好的散热效果。
3.2 散热片：根据机柜内设备的功耗和散热需求，选择合适的散热片材质和尺寸，提高散热效率。
3.3 液冷系统：对于高功耗设备，可以考虑使用液冷系统，通过液体循环来散热，提供更高的散热效率。
四、温度监控与调节4.1 安装温度传感器：在机柜内部安装温度传感器，实时监测机柜内的温度变化。
4.2 温度报警系统：设置温度报警系统，当机柜内温度超过设定阈值时，及时发出警报，以便采取相应措施。
4.3 温度调节措施：根据温度监测结果，及时调节机房的空调温度和湿度，保持机柜内的温度在合适范围内。
五、加强管理与维护5.1 定期清洁机柜：定期清洁机柜内部和外部，清除灰尘和杂物，保持通风畅通。
5.2 定期检查设备：定期检查设备的工作状态和散热效果，及时更换故障设备或者散热不良的部件。
5.3 定期维护散热设备：定期维护散热设备，清洁风扇和散热片，确保其正常运转。
机房温度高降温的方法
机房温度高降温的方法1. 使用空调系统：在机房中安装空调系统是最常见的降温方法之一。
空调系统可以通过冷却空气来调节机房的温度，确保设备保持在适宜的工作温度范围内。
空调系统应该能够提供足够的冷却能力来满足机房的热量负荷。
定期检查和维护空调系统也非常重要，以确保其正常运行。
2. 加强通风：机房中应该设置良好的通风系统，以便将热空气有效地排出。
通过安装风扇或通风口，可以增加空气流动，减少机房内部的热量聚集。
要确保通风系统的正常运行和清洁，以防止灰尘和污垢堵塞通风口。
3. 控制设备数量：机房中的设备数量过多可能会导致过高的温度。
要注意合理控制机房内的设备数量，以避免设备过于密集造成热量积聚。
还应定期进行设备的维护和更新，以确保其高效运行。
4. 使用冷通道热通道配置：采用冷通道热通道配置可以有效降低机房的温度。
冷通道指设备的前后都有冷气流进入，而热通道指设备的前后都有热气流排出。
这种配置可以减少热气流在机房内的扩散，提高空气的流通效率，从而降低温度。
5. 定期清洁设备：机房中的设备可能会因灰尘和污垢而堆积热量，导致温度升高。
要定期清洁设备，确保其表面和内部的通风和散热良好。
可以使用压缩空气或吹风机进行清洁，注意不要损坏设备。
6. 使用冷却水系统：对于一些大型机房，可以考虑使用冷却水系统来降温。
冷却水系统通过循环冷却水来降低机房内的温度。
这种系统需要专业的安装和维护，以确保水的流动和冷却效果。
7. 使用热管散热器：热管散热器是一种通过散热片和热管来排出机房内部热量的装置。
它可以有效地将热量传导到散热片上，并通过自然或强制风扇进行散热。
热管散热器适用于小型机房或设备密集的场所。
8. 合理布线：机房中的电缆和线路布线应该合理，并与设备保持一定距离，以防止过高的温度对其产生影响。
电缆和线路的过度聚集可能会导致热量集中在一起，增加机房的温度。
9. 室外散热：对于一些大型机房，可以考虑使用室外散热系统来将热量排到室外。
机柜散热解决方案
机柜散热解决方案引言概述：在现代科技发展迅速的时代，机柜扮演着关键的作用，用于存放各种计算机设备。
然而，由于设备的高密度安装和长时间运行，机柜内部会产生大量的热量，如果不及时解决散热问题，将会导致设备过热甚至损坏。
因此，机柜散热解决方案变得至关重要。
一、合理机柜布局1.1 优化设备摆放位置：根据设备的热量产生情况，将产热量较高的设备放置在机柜的上部，而产热量较低的设备放置在下部。
这样可以避免热量的积聚，提高整体的散热效果。
1.2 空间留白：在机柜内部留出一定的空间，不要将设备安装得过于密集。
这样可以增加空气流通的通道，方便热量的散发。
1.3 合理布线：保持良好的布线方式，避免电缆的杂乱堆积。
这样可以减少电缆对空气流通的阻碍，提高散热效果。
二、优化机柜通风系统2.1 安装风扇：在机柜的顶部或侧面安装风扇，利用风扇的强制对流作用，加速热空气的排出，从而降低机柜内部的温度。
2.2 设置通风口：在机柜的顶部和底部设置通风口，利用自然对流原理，促进空气的流动，提高散热效果。
2.3 使用散热板：在机柜内部的关键部位，如设备的散热片、散热器等位置，安装散热板，增加散热面积，提高散热效果。
三、控制机柜温度3.1 温度监控：安装温度传感器，实时监测机柜内部的温度情况。
一旦温度超过设定的阈值，及时发出警报，以便采取相应的措施。
3.2 空调系统：在机房内部安装空调系统，控制机房的整体温度。
保持适宜的温度范围，有助于降低机柜内部的温度。
3.3 冷通道热通道设计：合理设计冷通道和热通道，确保冷气流与热气流的分离，减少热量的传递，提高散热效果。
四、其他散热措施4.1 定期清洁：定期清洁机柜内部的灰尘和杂物，保持通风畅通。
4.2 使用散热垫：在设备和机柜之间使用散热垫，增加散热面积，提高散热效果。
4.3 合理使用设备：避免过度使用设备，减少热量的产生。
合理规划设备的使用时间和数量，降低机柜的负荷。
结论：机柜散热是保证设备正常运行的重要环节。

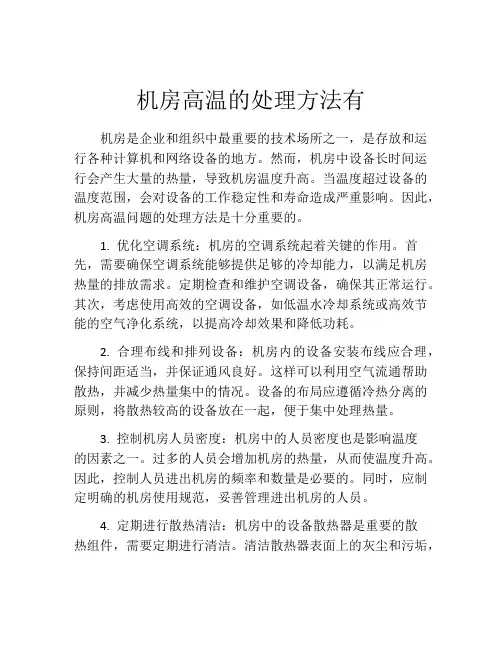

机房高温的处理方法有
机房高温的处理方法有机房是企业和组织中最重要的技术场所之一，是存放和运行各种计算机和网络设备的地方。
然而，机房中设备长时间运行会产生大量的热量，导致机房温度升高。
当温度超过设备的温度范围，会对设备的工作稳定性和寿命造成严重影响。
因此，机房高温问题的处理方法是十分重要的。
1. 优化空调系统：机房的空调系统起着关键的作用。
首先，需要确保空调系统能够提供足够的冷却能力，以满足机房热量的排放需求。
定期检查和维护空调设备，确保其正常运行。
其次，考虑使用高效的空调设备，如低温水冷却系统或高效节能的空气净化系统，以提高冷却效果和降低功耗。
2. 合理布线和排列设备：机房内的设备安装布线应合理，保持间距适当，并保证通风良好。
这样可以利用空气流通帮助散热，并减少热量集中的情况。
设备的布局应遵循冷热分离的原则，将散热较高的设备放在一起，便于集中处理热量。
3. 控制机房人员密度：机房中的人员密度也是影响温度的因素之一。
过多的人员会增加机房的热量，从而使温度升高。
因此，控制人员进出机房的频率和数量是必要的。
同时，应制定明确的机房使用规范，妥善管理进出机房的人员。
4. 定期进行散热清洁：机房中的设备散热器是重要的散热组件，需要定期进行清洁。
清洁散热器表面上的灰尘和污垢，以保证散热效果。
此外，也要确保机房内的通风设备清洁，例如风扇和排风口等，以保持良好的通风效果。
5. 补充湿度控制：在机房中，不仅要关注温度的控制，还需要关注湿度的管理。
过高或过低的湿度都会对设备产生不利影响。
可以通过设置湿度控制设备，如加湿器或除湿器，来保持机房内的湿度在合适的范围内。
6. 及时报警和监测系统：安装温度和湿度监测设备，及时监控机房环境。
当温度或湿度超过设定阈值时，系统会自动发出警报，提醒工作人员采取措施。
此外，还可以安装烟雾报警器和火灾报警器等设备，及时预警和处理可能引发的安全隐患。
7. 应急措施和备份机房：当机房高温问题无法立即解决时，可以采取临时措施，如将设备搬迁到备份机房，确保设备正常运行。
机房降温方案
机房降温方案机房是承载着各类服务器和设备的重要场所，而高温是机房面临的一大挑战。
过高的温度会导致设备故障、性能下降甚至损坏，对正常运行产生严重影响。
因此，为了保证机房的稳定运行，我们需要有效的机房降温方案。
一、优化空调系统机房空调系统是机房降温的核心，因此需要对其进行优化。
首先，我们应确保空调系统的合理布局，避免冷气直接吹向设备。
其次，采用先进的空调设备，提高冷却效果。
配备恒温恒湿控制系统可以更好地控制机房内的温湿度，确保设备稳定运行。
此外，定期检查和维护空调系统也是必要的，以确保其有效性。
二、合理布置设备设备的密集布置会导致热量积聚，加剧机房温度的升高。
为了解决这个问题，我们可以采取以下措施。
首先，设备之间应保持一定的间距，以利于热量的散发。
其次，合理布置冷通风口，保证空气流通。
另外，选用低功耗设备也可以减少产热量。
三、加强机房散热机房散热是降低温度的有效方法之一。
我们可以考虑以下方案来加强机房散热。
首先，增加机房散热设备，如风扇、散热器等，以加速热量的散发。
其次，安装机房排风系统，通过排风口将热空气排出机房，保持良好的通风环境。
此外，还可以在机房内设置散热地板，通过导热的方式将热量转移出去。
四、优化机房隔热良好的隔热措施可以有效降低机房温度。
首先，我们可以在机房内墙壁、天花板和地板上进行隔热处理。
选用隔热材料，如隔热棉、隔热涂料等，来减少热量传导。
其次，对窗户进行隔热改造，使用隔热玻璃或者安装遮阳窗帘，阻挡阳光直射。
此外，还可以考虑在机房外部增设遮阳设施，如遮阳篷等。
五、监控和控制系统机房温度的实时监测和控制是必不可少的。
通过安装温度传感器，我们可以随时监测机房内的温度变化。
当温度超过设定范围时，自动启动降温设备或者发出警报，及时采取措施降低温度。
六、员工培训和保养除了上述方案外，培训机房人员对温度控制和设备保养的重要性也是至关重要的。
员工应该了解如何正确操作空调和其他降温设备，并定期清洁和维护设备，确保其正常运行。
机房散热方案
机房散热方案随着信息技术的快速发展，机房成为了各个行业不可或缺的基础设施之一。
然而，众所周知，机房的高密度设备和长时间运行会产生大量热量，而过高的温度将极大影响设备的正常运行和寿命，甚至造成系统崩溃。
因此，设计一个合理的机房散热方案就显得格外重要。
本文将探讨一些有效的机房散热方案，以满足机房的散热需求。
1. 散热设备的选择和布局在机房的散热方案中，首先需要选择合适的散热设备。
常见的散热设备包括空调系统、风扇、散热片等。
在选择时需要考虑散热量、能耗、噪音以及维护成本等因素。
同时，合理的设备布局也是确保散热效果的重要因素。
设备之间应有足够的间距，使得空气能够流动，并保证设备正常工作的同时，避免热量的积聚。
2. 空气循环系统为了保持机房内的空气流通，可以设置空气循环系统。
通过安装风扇、排风管道和进风口，使得新鲜空气能够进入机房，同时将热空气排出。
在选择风扇时，要注意其风量和噪音控制，以避免对机房工作人员的影响。
3. 温度和湿度监测监测机房的温度和湿度是非常重要的，这可以通过安装温湿度传感器来实现。
监测的数据可以实时反馈给相关人员，及时采取散热措施，以避免温度过高或湿度过大对设备造成损害。
4. 空调系统的运用空调系统是机房散热中常用的设备，尤其适用于大型机房。
在选择和布局空调系统时，需要考虑到机房的规模和热量产生的情况。
合理的空调系统能够清除机房中的热量，保持适宜的温度范围，确保设备的正常运行。
5. 散热排风管道的改进散热排风管道是机房散热的关键组成部分之一。
通过对排风管道进行改进，如增加弯头和隔音设计，可以减少噪音和能源浪费。
此外，合理设置室内和室外的管道布局，可进一步提高散热效果。
6. 火灾探测和灭火系统机房是高密度设备堆放的场所，因此火灾隐患较大。
为了防范机房火灾风险，可以设置火灾探测和灭火系统。
当检测到火灾迹象时，系统将自动启动灭火装置，并通知相关人员进行应对措施。
在设计机房散热方案时，我们需要综合考虑设备密度、散热量、能耗以及安全等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房散热解决方案
随着通信业的高速发展，网络核心设备、动力系统、机房设备等能耗占社会总能耗比重越来越大，数据中心冷却功耗占整体功耗高达45%-50%,节能减排成为重要的行业责任和机房建设的未来趋势。
为适应这一趋势，中兴提出了机房热管理方案，给机房内通讯设备提供一个安全可靠的运行环境，通过冷热气流合理分配，达到节能减排的目的。
3.1 目前机房散热现状
1)、精密空调系统弥漫推送冷气的方式
为了使局部高热区域降温，整个空调系统的温度往往需要调得很低。
目前大多被设置为“强制制冷，25℃”或者是“自动，28℃启动”的工作模式，部分机房的空调甚至是全年开启，所以尽管了优化了冷热气流的组织形式，电能浪费现象依然较为普遍和严重。
优缺点
改善气流管理，机房散热能力有所改善；
全区域制冷降温, 机房制冷效率低下，无法达到绿色数据中心的PUE值标准
无法满足中,高密度机柜的制冷需求,出现大量局部热点；造成机房空间利用率降低。
2)、智能新风系统
机房新风系统是通过对机房建筑的简单改造，以智能逻辑控制的通风系统，充分利用机房内部外部环境温差，实现机房内外部冷热空气的直接交换而自然降温，并通过联动控制机房空调的运行状态，达到减少机房空调运行时间，降低机房空调能耗的目的。
优缺点
直接利用自然冷风，热交换效率高，节能效果显著
引起机房内空气洁净度下降，设备因灰尘、静电、湿度等故障增多
3)、智能热交换器系统
热交换器在完全隔离内外空气的前提下,利用外界冷源,对内部环境进行冷却,达到减少空调运行时间以实现节能的目的。
优缺点
室内外空气不接触,仅热交换,保持洁净度不下降热，湿度不变
换热效率不高，对于在温度超过15度地区没效果
3.2 中兴机房热管理方案
3.2.1 高热密度制冷方案
高热密密制冷方案：热源直接冷却，杜绝热流紊乱；此方式灵活，易于改造和维护，满足主流标准机柜。
解决方案
一体化冷却机柜---高密度散热解决方案
在传统的数据机房制冷系统条件下，机柜热密度一般在2到3KW/机柜，很多机房的机柜只能放几个服务器，以此来降低单个机柜的热负荷，但这又造成了机柜利用率的降低。
为了使单个机柜支持更高的热密度（20到25KW/机架），中兴新提出一体化冷却机柜—高密度散热解决方案，即利用“水冷门”的辅助散热方案
中兴一体化冷却机柜“水冷门”方案原理图
中兴一体化冷却机柜“水冷门”方案示意图
中兴一体化冷却机柜的原理是，把冷水送达到液体冷却柜。
先用柜内风机将热风从服务器后部抽到液体冷却柜中，用内部水管制冷热风，然后将冷风吹到服务器前部，而热水再回流到室外的循环制冷设备，通过这一过程不断循环达到制冷效果。
中兴新的已提出冷却机柜系统采用的冷水配送中心特有的逻辑控制系统可以实现自然冷却系统和空调水冷却系统的控制切换。
根据产品的应用场景或者是气候的变换情况，自行选择自然冷却或者是空调冷水冷却，进一步的优化配置，实现最佳的节能效果。
‘Freecooling’(自然冷却系统)。
液冷系统的进水口温度需要低于15摄氏度，而当环境温度低于15摄氏度，就可以不需要通过循环制冷设备来制冷液体，仅仅用自然冷量制冷即可。
以上海为例，每年至少有三个月的环境温度低于15摄氏度，也就是说每年有约四分之一的时间可以“天然制冷”，总体而言，相对于传统制冷设备节能30%。
方案优点：
(1)、节约电能
实现数据中心散热系统节能50%以上
(2)、提升机房空间率用率，节约机房面积
机柜可以连续紧密放置，每机柜占地面积可降低到2平方米以下，可将现有设备密度提高9倍以上，将大大节省昂贵的机房资源
(3)、降低数据机房噪音
噪音从95分贝下降到65分贝以下
(4)、实现机房智能热控
采用一套智能热控系统实现设备的处理能力、耗能、温度的协同控制
方案具体实现办法
中兴水冷背板的优点：
1)、易于改造和维护，只需更换原有的后门即可，满足目前所有主流标准机柜；
2)、高制冷量—按照20kW设计，充分考虑机柜服务器情况，满足低风量，低风阻特点
3)、无噪音，并且不增加机柜内部热量，只需要6—10台机柜共用一个冷水传送控制器；
3.2.2 机房空调系统与热交换器联动方案
原理：基于热交换器的工作原理，采用热交换器与空调联动方案，通过热交换器对机房的热空气进行预降温处理再送回机房内部，减少空调运行负荷，降低机房制冷设备的电耗。
机房空调系统与热交换器联动方案示意图
热交换器性能特点：热交换机自带智能控制系统，可以与机房现有空调系统进行联动，实现全自动化操作，其控制原理图见图2.1。
全中文大屏幕LCD背光显示，精确的微电脑控制系统，人性化的操作界面，具备运行状态智能显示、密码保护、故障诊断功能；设置参数自动保护，即使停电后也可以保存运行参数和告警记录并具备来电自启动功能，留有RS485/232通讯接口。
没有过滤网，平时不必清洗，维护量小，运行维护费用低
热交换器智能控制系统原理图
a、当热交换器智能控制系统检测到机房外部温度降到设定的智能热交换器运行温度时，系统自动调节空调，减少空调的负荷，同时运行热交换器，并且热交换器风扇具备在一定温度范围内自动调速功能，能有效实现节能降耗；
b、热交换器具备自检按钮。
开启后，内外循环风扇全速转，热交换器能自动检测内循环风机、外循环风机、控制板等关键器件的工作状态。
检测完毕自动停止，恢复到自检前的工作状态。
c、故障诊断告警。
热交换器如果没有电源输入，或者内循环风机、外循环风机、电路板等发生故障，则输出告警信号。
同时提供火警、高温报警等多种报警信号的输出，及时迅速发现问题，避免基站环境对设备运行造成的影响。
d、当机房内空调发生故障时，热交换器作为应急散热方式自动启动，并发出告警信号。
机房空调与热交换器联合使用的优点及效益
热交换器在冬季可以完全代替空调制冷，降低了机房制冷设备的电耗；同时减少了空调运行时间，延长了空调的使用寿命；在断电、空调故障时，可作为应急备用设备使用，最大限度地保障了通讯设备的安全可靠运行
热交换器全年适用性分布图。
