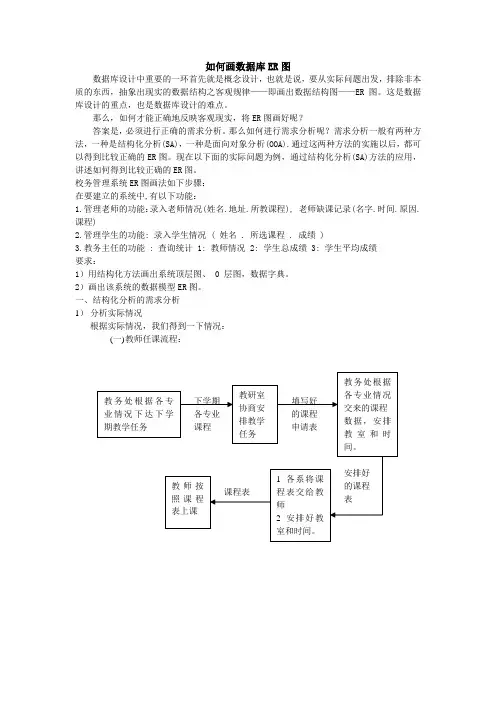

(完整word版)ER图画法1(教务系统)
数据库设计中重要的一环首先就是概念设计，也就是说，要从实际问题出发，排除非本质的东西，抽象出现实的数据结构之客观规律——即画出数据结构图——ER图。这是数据库设计的重点，也是数据库设计的难点。
那么，如何才能正确地反映客观现实，将ER图画好呢？
答案是，必须进行正确的需求分析。那么如何进行需求分析呢？需求分析一般有两种方法，一种是结构化分析(SA)，一种是面向对象分析(OOA).通过这两种方法的实施以后，都可以得到比较正确的ER图。现在以下面的实际问题为例，通过结构化分析(SA)方法的应用，讲述如何得到比较正确的ER图。
校务管理系统ER图画法如下步骤：
在要建立的系统中,有以下功能：
1.管理老师的功能：录入老师情况(姓名.地址.所教课程), 老师缺课记录(名字.时间.原因. 课程)
2.管理学生的功能: 录入学生情况 ( 姓名 . 所选课程 . 成绩 )
3.教务主任的功能 : 查询统计 1: 教师情况 2: 学生总成图、 0 层图，数据字典。
2）画出该系统的数据模型ER图。
一、结构化分析的需求分析
1）分析实际情况
根据实际情况，我们得到一下情况：
(一)教师任课流程：
(二)学生选择课程流程：
学生成绩管理系统ER图+流程图+组织结构图-课程设计
学生成绩管理系统ER图+流程图+组织结构图-课程设计学生成绩管理系统分析与设计一、系统概述1。
1、现状分析目前在中小学中,学生的成绩管理主要以班级为单位，由各班班主任以表格的形式直接输入电脑中，故就整个学校而言对于学生成绩的管理较为分散，涉及的人员较多且不利于相关的统计工作,学生的成绩信息也得不到长久的保存。
现行系统业务流程图如下：1。
2、系统目标总体目标:实现学校对所有班级、学生的成绩信息进行系统的管理，便于操作，便于查询。
具体目标：1、管理员能够方便地对信息进行添加、编辑、删除、查询等操作。
2、教务人员可以方便地查询所需的成绩信息，并得到相应的统计报表。
3、简化现有系统的流程，使之更加便捷、高效。
1。
3、系统开发方法客户端采用Visual ,后台采用SQL server 2000。
1。
4、开发计划1、初步调查:以询问、查询资料的形式，对学校现行的学生成绩管理方式进行调查，确定现行方式所存在的问题以及相关需求并进行分析。
2、可行性分析:根据初步调查的情况,从技术上、经济上、管理上进行开发的可能性和必要性分析。
3、详细调查：详细了解情况并绘制组织结构图和业务流程图.4、系统的设计:根据对所调查情况的分析,进行系统的各种设计。
二、系统分析2.1、系统需求分析功能需求简述:为了掌握学生的各门课程的成绩情况,将信息保存在一个本地的数据库中，并通过一定的统计功能，实现对全部学生成绩的统计分析,满足教务人员对成绩信息的管理和查询需求,提供一个电子化的成绩管理平台. 系统目标：对于本系统，我们需要实现以下一些基本功能:1、掌握每位学生每一门课程的成绩信息，并记录在数据库中.2、可以按不同的方式对成绩进行管理（1）、按课程，对学习每门课程的每位学生进行添加、删除和修改。
(2）、按学生，对每位学生学习的每门课程的成绩进行添加、删除和修改。
3、可以针对不同的需求，提供相关的报表打印功能. 2。
2、业务流程分析2。
