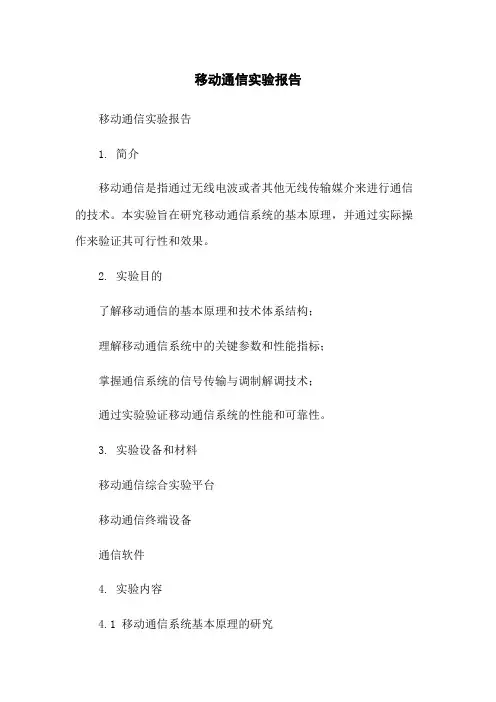

移动通信实验报告移动通信实验报告1. 简介移动通信是指通过无线电波或者其他无线传输媒介来进行通信的技术。
本实验旨在研究移动通信系统的基本原理,并通过实际操作来验证其可行性和效果。
2. 实验目的了解移动通信的基本原理和技术体系结构;理解移动通信系统中的关键参数和性能指标;掌握通信系统的信号传输与调制解调技术;通过实验验证移动通信系统的性能和可靠性。
3. 实验设备和材料移动通信综合实验平台移动通信终端设备通信软件4. 实验内容4.1 移动通信系统基本原理的研究通过实验平台,了解和学习移动通信系统的基本原理和技术体系结构。
包括信道分配方法、信号调制与解调技术、信噪比分析等。
4.2 移动通信系统参数和性能指标的理解学习移动通信系统中的关键参数和性能指标,包括频率、带宽、误码率、接入方式等。
通过实验,了解并掌握这些参数及其对通信系统性能的影响。
4.3 通信系统的信号传输与调制解调技术通过使用信号发生器和示波器等设备,进行信号传输和调制解调技术的实验。
了解不同调制方式的特点和应用场景,掌握调制器和解调器的原理和工作过程。
4.4 移动通信系统性能和可靠性的实验验证通过在实验平台上搭建移动通信系统,对其性能和可靠性进行实验验证。
包括信号传输质量、误码率、抗干扰性能等。
通过实验数据的分析和对比,评估通信系统的性能和可靠性。
5. 实验结果与分析根据实验操作和获得的数据,进行实验结果的和分析。
包括对移动通信系统的参数和性能指标进行评价,对实验结果的可靠性和准确性进行分析。
6. 实验通过本次实验,我们深入了解了移动通信系统的基本原理和技术体系结构,掌握了通信系统的信号传输与调制解调技术。
通过对移动通信系统的性能和可靠性进行实验验证,我们对移动通信系统有了更深入的认识。
7. 实验心得在实验过程中,我们遇到了许多困难和问题。
但通过同学之间的合作和老师的指导,我们最终成功完成了实验任务。
通过这次实验,我们不仅提升了对移动通信技术的理解和实践能力,也加深了团队协作和解决问题的能力。
移动通信实验报告

一、实验目的1. 了解移动通信系统的基本组成和功能。
2. 掌握移动通信系统中的关键技术,如调制解调、编码解码、多址接入等。
3. 熟悉移动通信系统的信号传输过程,分析信号传输过程中的干扰和噪声。
4. 通过实验验证移动通信系统的性能,为实际应用提供理论依据。
二、实验设备1. 移动通信实验箱一台;2. 台式计算机一台;3. 小交换机一台;4. 移动通信教材及实验指导书。
三、实验内容1. 移动通信系统组成及功能实验(1)实验目的:了解移动通信系统的组成,掌握移动通信系统的基本功能。
(2)实验内容:①观察移动通信实验箱的组成,了解各个模块的功能;②分析移动通信系统的组成,总结移动通信系统的基本功能;③通过实验验证移动通信系统的基本功能。
2. 调制解调实验(1)实验目的:掌握移动通信系统中的调制解调技术,了解调制解调的基本原理。
(2)实验内容:①观察调制解调实验模块,了解调制解调的基本过程;②分析不同调制方式的特点,如调幅(AM)、调频(FM)、调相(PM)等;③通过实验验证调制解调技术的性能。
(1)实验目的:掌握移动通信系统中的编码解码技术,了解编码解码的基本原理。
(2)实验内容:①观察编码解码实验模块,了解编码解码的基本过程;②分析不同编码方式的特点,如线性编码、非线性编码等;③通过实验验证编码解码技术的性能。
4. 多址接入实验(1)实验目的:掌握移动通信系统中的多址接入技术,了解多址接入的基本原理。
(2)实验内容:①观察多址接入实验模块,了解多址接入的基本过程;②分析不同多址接入方式的特点,如频分多址(FDMA)、时分多址(TDMA)、码分多址(CDMA)等;③通过实验验证多址接入技术的性能。
5. 信号传输与干扰实验(1)实验目的:分析移动通信系统中的信号传输过程,了解干扰和噪声对信号的影响。
(2)实验内容:①观察信号传输与干扰实验模块,了解信号传输过程;②分析干扰和噪声对信号的影响,如多径干扰、加性噪声等;③通过实验验证干扰和噪声对信号的影响。
通信工程社会实践报告

通信工程社会实践报告通信工程社会实践报告通信工程是属于电子信息领域的学科,各位通信工程专业的同学,大家在实习后,应该怎么书写实践报告呢?以下是小编精心准备的通信工程社会实践报告,大家可以参考以下内容哦!篇【1】:暑期社会实践报告本次社会实践以“提升就业、心系国防、服务社会”这一主题,我个人对目前的移动通讯业务及其发展状况进行了了解。
我于7月15日至7月22日,通过实地采访,查阅文献及网上查找资料等方式,针对移动通讯业务目前的服务状况及发展状况进行了了实践调查,从中发现了一些问题,想就此发表一些一家之言。
诚然,目前中国的手机用户数量目前已逾8亿,超过了10多年前全球手机用户的总和。
我们也能看到目前通信技术日渐成熟,3G,4G,CMMB,CMCC等新服务正在处于普及或实验阶段中,我们有理由相信今后的通信服务会越来越好。
然而,目前出现的一些问题也不能置若罔闻。
1.地方的工作人员服务态度恶劣,缺乏服务意识,对顾客冷言冷语,冷脸相待,摆出一副好像欠他钱的嘴脸,令消费者倍感不爽。
2.运营商之间存在不正当竞争。
在当地存在这样一些现象:联通用户可凭手中的联通手机卡换取比普通移动卡资费便宜的卡,联通卡号随即被封;而电信卡可获取联通卡,并获得一定金额的话费。
“窥一斑而知全豹”,可想而知还存在多少不为人知的行为。
3.地方上缺乏懂技术的工作人员。
一旦当地出现通信故障,维修不及时,给用户的生活带来极大干扰和不便。
4.当地基站分布不合理,一些地区运营商蜂拥而至,而临近地区则是门可罗雀,半点信号也没有,令人不解且愤恨。
5.运营商收费不合理。
以外国为例,在美国无论打手机还是固话国际长途都非常便宜,最高资费标准约合人民币0.20元/分钟,而且还有大量赠送的免费通话时间。
英国主要有四家公司在提供移动电话服务。
它们有以下几个共同特点:不收入网费;不分本地长途;接电话一律不收费;免费提供手机;自带手机可以购买SIM卡服务。
阿根廷没有月租费。
(完整版)通信工程专业综合实验报告..

通信工程专业综合实验实验报告(移动通信系统和网络协议部分)姓名:学号:班级:指导教师:实验一:主被叫实验一、实验目的1、掌握移动台主叫正常接续时的信令流程。
2、了解移动台主叫时被叫号码为空号时的信令流程。
3、了解移动台主叫时被叫用户关机或处于忙状态时的信令流程。
4、了解移动台主叫时被叫用户振铃后长时间不接听的信令流程。
5、掌握移动台被叫正常接续时的信令流程。
6、掌握通话结束呼叫释放时的信令流程。
7、了解被叫用户振铃后长时间不接听时移动台被叫的信令流程。
二、实验仪器1、移动通信实验箱一台;2、台式计算机一台;3、小交换机一台:三、实验原理处于开机空闲状态的移动台要建立与另一用户的通信,在用户看来只要输入被叫号码,再按发送键,移动台就开始启动程序直到电话拨通。
实际上,移动台和网络要经许多步骤才能将呼叫建立起来。
以移动台和移动台进行通信为例,就包括主叫移动台和主叫MSC建立信令链接、主叫MSC通过被叫电话号码对被叫用户进行选路,即寻找被叫所处的MSC、被叫MSC寻呼被叫MS并建立信令连接过程等三个过程。
本实验主要是让学生掌握移动通信中移动台主叫时MS和MSC之间的信令过程、以及为了完成通话连接,主叫MSC和被叫MSC之间的信令过程(即七号信令中的部分消息)。
四、实验内容1、记录正常呼叫的过程中,移动台主叫部分和被叫部分的信令流程2、记录被叫关机时,移动台主叫部分的信令流程3、记录被叫振铃后无应答时,移动台主叫部分和被叫部分的信令流程4、记录被叫号码无效时,移动台主叫的信令流程5、记录通话结束后,呼叫链路释放的信令流程五、实验步骤主叫实验:1、通过串行口将实验箱和电脑连接,给实验箱上电。
将与实验箱相连的电脑上的学生平台程序打开。
在主界面上双击“主叫实验”图标,进入此实验界面。
2、点击“初始化”键,看到消息框中出现“初始化”完成。
再点击“开机”键,从而使移动台处于开机状态。
3、移动台主叫实验需要某一个被叫移动台的配合,在教师的协调下,选择一个作为被叫的实验箱,并了解此被叫的电话号码。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
通信工程专业综合实验实验报告姓名:学号:班级:指导教师:实验一:1、链路层帧格式分析一、实验目的1、熟悉网络协议分析原理及分析软件使用。
2、分析Ethernet V2标准规定MAC层帧结构,了解IEEE802.3标准规定的MAC 层帧结构和TCP/IP的主要协议和协议的层次结构。
二、实验容1、通过对截获帧进行分析,验证MAC层帧结构。
2、初步了解TCP/IP的主要协议和协议的层次结构。
三、实验原理1、运行ping命令产生网络数据帧并捕获,对网络协议数据的结构进行分析。
2、Ping 是Windows系列自带的一个可执行命令。
利用它可以检查网络是否能够连通,用好它可以很好地帮助我们分析判定网络故障。
应用格式:Ping IP地址。
该命令还可以加许多参数使用,具体是键入Ping按回车即可看到详细说明。
Ping 的基本原理:向目标主机发送一个ICMP回声请求消息给目的地并报告是否收到所希望的ICMP回声应答。
四、实验步骤1、查看自己及需要合作Ping的同组的ip地址。
2、启动wireshark,在capture中选中options,在选项中设置要抓包的围,以及一些其选项。
3、和对方组进行ping命令,同时利用wireshark进行抓包,并在一定时间时停止抓包。
五、实验分析1、通过对截获帧分析,验证MAC层帧结构。
2、初步了解TCP/IP的主要协议和协议的层次结构。
从wireshark中抓到的包中,我们选择一个TCP包进行分析,截图如下:从图中可以看出,我们截获的一个从ip 192.168.0.46发到ip 192.168.0.70的TCP包。
其中,第一、第二字段的六个字节分别为目的地址、源地址;第三字段类别字段,为两个字节,由图我们可以看出类型为IP;第四字段为IP字段;第五字段为TCP字段。
所以,我们得到帧结构为:00 e0 4c dd 26 51 00 e0 4c 45 33 1f 08 00 45 0000 28 02 67 40 00 80 06 76 a4 c0 a8 00 2e c0 a800 46 04 3c 00 8b 1b 59 84 0c fc 1a 43 4a 50 11Fe 86 4b f6 00 00 00 00 00 00 00 00由以上分析得:目的地址:00 e0 4c dd 26 51源地址:00 e0 4c 45 33 1f类型:08 00六、实验心得其实,我并没有上过计算机网络的课,所以对MAC层帧结构的知识了解甚少,而且在这之前也没有接触过wireshark,这个实验开始做的时候,即使听了老师的讲解,我也可以说是云里雾里,直到真正开始自己接触,才对其有了一个浅显的了解,也只是知道了其结构的组成,而对其中再深刻一点的知识也还是不是很了解。
不过实验总体来说很简单,也很有意思,很有收获知识的感觉。
2、网络层协议分析一、实验目的1、分析ARP 协议报文首部格式,掌握ARP 协议工作原理。
2、分析IP 报文格式。
3、了解ICMP 协议的工作过程。
二、实验容1、运行ping命令产生ARP解析过程,捕获网络数据帧。
2、对ARP、IP、ICMP网络层数据包结构进行分析。
三、实验步骤与上实验唯一不同的是,在实验室的局域网里抓不到IP包,老师为我们接上了外网。
四、实验原理同上五、实验分析ARP包,我们以一个答复ARP为例。
ARP标准帧结构:上图ARP包网络层数据:目的地址:00 e0 4c dd 26 51源地址:00 e0 4c 56 75 7b类型:08 06ICMP包,以一个request包为例帧结构:目的地址:00 e0 4c 1e 50 64源地址:00 e0 4c 55 82 8c类型:08 00六、实验心得本实验和上个实验都是对抓到的包进行分析,MAC帧结构都小异,做起来就比较简单了。
七、思考题1、挑选捕获的一个数据包,写出该数据包中Ethernet帧的结构以及各项信息的含义。
答:Ethernet帧结构:7B(前导码)1B(帧前定界符)6B(目的地址)6B(源地址)2B(类型)46-1500B(数据)4B(帧校验)。
2、挑选捕获的一组ARP数据包,画出以太网上ARP请求/应答的帧格式以及各项信息数值。
答:ARP数据结构:以太网目的地址(6B)以太网源地址(6B)帧类型(2B)硬件类型(2B)协议类型(2B)硬件地址长度(1B)协议地址长度(1B)OP(2B)发送端以太网地址(6B)发送端IP地址(4B)目的以太网地址(6B)目的IP 地址(4B)。
3、捕获数据包的封装协议层次依次有哪些?答:数据包封装协议层次:物理层,数据链路层,网络层,传输层,会话层,表示层,应用层。
4、当ping一个局域网中不存在的机器时,会捕捉到什么样的数据包?答:5、实验步骤6的目的是什么?答:开始菜单中输入“arp –d *”和“ping某主机IP地址”命令的目的:使用本命令能够人工删除一个静态项目。
6、讨论:若两台主机不在一个网段,ping命令执行后捕获的数据包有何不同?答:ping命令发送的数据包在每经过一个路由器的时候生存时间将减1,从而可以计算出两台主机之间的距离。
实验二移动通信系统实验(一)移动台主被叫实验一、实验目的1、掌握移动台主叫正常接续时的信令流程。
2、了解移动台主叫时被叫为空号时的信令流程。
3、了解移动台主叫时被叫用户关机或处于忙状态时的信令流程。
4、了解移动台主叫时被叫用户振铃后长时间不接听的信令流程。
二、实验仪器1、移动通信实验箱一台2、台式计算机一台3、小交换机一台三、实验原理处于开机空闲状态的移动台要建立与另一用户的通信,在用户看来只要输入被叫,再按发送键,移动台就开始启动程序直到拨通。
实际上,移动台和网络要经许多步骤才能将呼叫建立起来。
以移动台和移动台进行通信为例,就包括主叫移动台和主叫MSC建立信令、主叫MSC通过被叫对被叫用户进行选路,即寻找被叫所处的MSC、被叫MSC寻呼被叫MS并建立信令连接过程等三个过程。
四、实验容1、掌握移动通信中移动台主叫时MS和MSC之间的信令过程。
2、掌握主叫MSC和被叫MSC之间的信令过程。
五、实验步骤1、通过串行口将实验箱和电脑连接,给实验箱上电。
将与实验箱相连的电脑上的学生平台程序打开。
在主界面上双击“主叫实验”图标,进入此实验界面。
2、点击“初始化”键,看到消息框中出现“初始化”完成。
再点击“开机”键,从而使移动台处于开机状态。
3、移动台主叫实验需要某一个被叫移动台的配合,在教师的协调下,选择一个作为被叫的实验箱,并了解此被叫的。
4、下面进行呼叫建立正常的实验。
(1)提示被叫通过点击学生平台上的“初始化”、“开机”键,使被叫处于开机空闲状态。
(2)主叫在学生平台上选择或输入被叫移动台的,并按动对话框边的“OK”按钮。
点击界面上的“呼叫”按钮,主叫学生戴上实验箱上配备的耳机,充当话机。
主叫移动台开机拨叫被叫。
主叫学生平台上将显示移动台主叫的信令过程。
(3)由于被叫处于开机空闲状态,很快被叫学生平台的将振铃,主叫学生平台上将会显示从被叫学生平台发送来的ISUP ADRRESS COMPLETE(ACM)消息。
主叫MSC将想MS发送ALERTING信令。
(4)被叫振铃后,控制被叫学生平台的学生按动被叫实验界面上的“摘机”键,被叫学生戴上实验箱上配备的耳机。
被叫学生平台上将显示被叫MS将向被叫MSC 发送CONNECT消息。
这时,被叫MSC向主叫MSC发送ISUP ANSWER消息,主叫MSC收到此消息后,将向主叫MS发送CONNECT消息,MS回送CONNECT ACKNOWLEDGE 消息。
此后,主被叫之间的通话链路完全建立,能够进行通话。
主叫学生平台上会提示“进入通话中”。
(5)通话结束,主叫主动挂断。
主叫学生按动学生平台界面上的“挂机”,并放下实验箱上的。
主叫学生平台会显示通话链路释放。
5、被叫无应答的情况下的信令流程。
(1)提示被叫通过点击学生平台上的“初始化”、“开机”键,使被叫处于开机空闲状态。
(2)主叫在学生平台上选择或输入被叫移动台的,并按动对话框边的“OK”按钮。
点击界面上的“呼叫”按钮,主叫移动台开机拨叫被叫。
主叫学生平台上将显示移动台主叫的信令过程。
(3)由于被叫处于开机空闲状态,很快被叫学生平台的将振铃,主叫学生平台上将会显示从被叫学生平台发送来的ISUP ADRRESS COMPLETE(ACM)消息。
主叫MSC将想MS发送ALERTING信令。
(4)被叫振铃后,让被叫学生不按动“摘机”键。
等待1分钟后,被叫MSC释放链路的信令显示在被叫学生平台上。
并且被叫MSC向主叫MSC发送ISUP RELEASE消息,主叫MSC收到此消息后,将进行主叫链路的释放,所有的释放链路的信令将依次显示在主叫学生平台的界面上。
6、进行被叫未开机时的信令流程实验。
(1)让被叫学生按动被叫学生平台上的“关机”键,使被叫移动台处于关机状态。
(2)主叫在学生平台上选择或输入被叫移动台的,并按动对话框边的“OK”按钮。
点击界面上的“呼叫”按钮,主叫学生拿起实验箱上的话筒。
主叫移动台开机拨叫被叫。
主叫学生平台上将显示移动台主叫的信令过程。
(3)由于被叫移动台处于关机状态,主叫MSC将从被叫MSC收到ISUP RELEASE 消息。
主叫学生平台上会显示从被叫MSC收到此消息,紧接着是主叫MSC释放链路的信令过程。
7、被叫无效时的信令流程。
(1)主叫在学生平台上输入教师规定的一个(此不对应任何实验箱,因此可认为是个不合法的),并按动对话框边的“OK”按钮。
点击界面上的“呼叫”按钮。
(2)学生平台上会显示紧接着的所有的信令过程。
最后会弹出对话框提示“本是空号,请挂机”。
学生放下。
8、进行以上4种情况的实验时,每一实验结束后,结合实验原理中的信令流程图认真分析信令流程并做相应的记录。
9、以上实验时主被叫学生平台均不需要选择“单步”按钮。
如果需要选择“单步”按钮,主叫学生平台和被叫学生平台要密切配合,否则会由于一方不按动“下一步”键,整个实验无法继续,导致移动台或者基站的定时器超时,导致异常。
六、实验分析1、系统文件配置:192.168.0.62,,1589000001, 12345662,0001,1192.168.0.70,,1589000002, 12345670,0003,22、完成初始化3、呼叫建立正常从图中可以看出,被叫为,在呼叫后,立即申请信道,立即分配信道,鉴权请求后得到应答,然后准备呼叫,随后被叫振铃,被叫摘机,挂断后释放信道。
4、被叫无应答在用户提醒无响应后,显示被叫未开机,然后释放信道。
5、被叫未开机在鉴权应答后准备呼叫时,直接显示被叫未开机。
6、被叫无效(二)移动台被叫实验一、实验目的1、掌握移动台被叫正常接续时的信令流程。
