电气安全用具与安全标识汇总
电气安全用具与安全标识-V1
电气安全用具与安全标识-V1电气安全用具与安全标识是保障电气安全的重要手段，对于电力行业及相关行业来说尤为重要。
本文将对电气安全用具和安全标识进行重新整理，以帮助读者更好地了解和掌握相关知识。
一、电气安全用具1.1 绝缘手套绝缘手套是用于保护电力从业人员手部安全的重要用具，其材质一般为橡胶。
使用时需经过严格测量，确保其绝缘性能符合相关标准。
绝缘手套的正确使用方法和保养维护也十分重要。
1.2 绝缘靴绝缘靴同样是保护电力从业人员脚部安全的重要用具，其材质也一般为橡胶。
使用时同样需经过严格测量，保证其绝缘性能符合要求。
在使用绝缘靴的同时，还需注意配备适合的绝缘垫以提升其绝缘效果。
1.3 绝缘垫绝缘垫是用于绝缘电气设备与地面之间的介质，起到保护人员安全的作用。
其主要材质为橡胶或塑料，使用时也需注意其绝缘性能是否符合标准。
1.4 绝缘杆绝缘杆是电力从业人员作业时所必备的安全用具，通常用于长处高度的维护和检修。
其材质为玻璃钢或复合材料，使用时需确保其刚度、绝缘性等具备符合要求的条件。
二、安全标识2.1 安全警示标志安全警示标志主要是为了提醒人员注意孕育的电气危险，常见标志如高压危险、接地保护、禁止靠近等，对于提醒人员注意安全具有重要作用。
2.2 安全警示标识安全警示标识是指在电气设备以及场所的安全运行中使用的标志，其作用在于警示与提示，以提供警示与提醒，起到预防电气事故的作用。
2.3 安全示意图安全示意图是在维护和检修电气系统中用以指导和说明安全和操作方法的图示。
其主要作用是为维护和检修人员提供具体清晰的操作指导，有助于防范及降低操作过程中发生的意外事故。
以上是对电气安全用具和安全标识进行重新整理的内容，电气安全用具是保障电气安全的主要手段之一，而安全标识则是对电气安全进行警示和提示的有效手段。
在电力从业人员的操作过程中，严格遵守电气安全标准够关键，保证一人员安全及设备的正常运行。
电气安全用具与安全标识培训讲义
电气安全用具与安全标识培训讲义一、电气安全用具1.绝缘手套绝缘手套是电气作业中常用的安全用具，主要用于保护工作人员避免电击。
在使用绝缘手套前，必须检查手套的表面是否有破损或磨损，如果有损坏必须立刻更换。
另外，在使用绝缘手套时，必须配合绝缘垫和绝缘杆等辅助工具，以确保安全作业。
2.绝缘垫绝缘垫常用于电气设备的维修和检修中，用于在工作人员和带电设备之间建立绝缘隔离，避免电击事故的发生。
使用时，必须确保绝缘垫的表面完整，无明显的损坏。
3.绝缘杆绝缘杆也是电气安全用具中常用的一种，主要用于操作带电设备，避免直接接触到带电部件。
在使用绝缘杆时，必须确保杆体表面光滑，无明显的缺陷，以及操作人员必须通过专门的培训，掌握正确的使用方法。
二、安全标识1.警示标识警示标识常用于标识危险区域和禁止操作的地方，如高压电气设备间等。
员工必须严格遵守警示标识的规定，避免擅自进入危险区域，以免发生意外。
2.安全标识安全标识常用于标识安全出口、急救设备等，员工在实际工作中必须熟悉安全标识的含义，并能够迅速找到安全出口和急救设备的位置，以便在紧急情况下及时逃生和救援。
总之，电气安全用具和安全标识在电气作业中起着至关重要的作用，员工必须严格遵守规定，正确使用安全用具，并熟悉安全标识的含义，才能够有效地保障自己和他人的生命安全。
由于电气事故可能导致严重的人身伤害和财产损失，因此对电气安全用具和安全标识的认识和正确使用至关重要。
在工作中，特别是在接触电气设备和进行电气作业时，员工必须始终牢记安全第一的原则，严格遵守相关规定，正确使用电气安全用具和遵守安全标识的指示。
三、电气安全用具的正确使用1.绝缘手套的使用使用绝缘手套时，员工必须确保手套没有破损、涂层完好，并且必须保持手部和手套的干燥。
在使用前和使用过程中，工作人员需要检查绝缘手套的表面是否有划痕或其他损坏，确保手套的使用安全。
另外，绝缘手套的尺寸必须合适，不可过大或过小。
在使用高压电气设备时，需要佩戴两层绝缘手套，并且在佩戴时需要使用绝缘带，以免手套滑落或脱落，导致电击伤害。
电气安全工器具的使用
跌落保险
27
2.1使用注意事项
（1）使用前，应先检查是否超过有效试验期， 检查绝缘棒的表面是否完好，各部分的连接 是否可靠；
（2）操作前，绝缘棒表面应清 理干净，使其 表面干燥，清洁。 使用后也要清理干净，存 放在 干燥的地方，以免受潮；
（3）操作者的手握部位不得超过护环；
电气工器具的使用
（4）绝缘棒的规格必须符合被操作设备的电压 等级，切不可任意取用；
2023年8月31日星期四
13
1.2高压验电器
电气工器具的使用
电力高压验电器为声光报警高压验电器，由接触电 极、验电显示器、接续间、绝缘杆和护手环组成。 1.2.1技术要求： （1）验电器能够根据指示信号的明确变化，发出有 电或无电的清晰指示，声光验电器在动作时要求在 正常的光照条件下，和平常的背景噪音下让使用者 能够清晰的听到或看到验电器发出的声光指示信号。
2023年8月31日星期四
22
电气工器具的使用
近被测设备，若未发出声、光信号，说明验 电部位确无电压；
（5）在停电设备上验电前应先在有电设备上 验电，验证验电器的功能正常；
（6）在停电设备上验电时，必须在设备进出 线两侧各相分别验电，以防出现一侧或其中 一相带电而未被发现；
（7）每次使用完毕，应收缩验电器杆身，并 将表面清理干净后放入包装袋（盒），存放
2023年8月31日星期四
5
电气工器具的使用
❖ 一、基本安全绝缘安全工具 1. 电容型验电器、 2. 绝缘杆、 3. 携带型短路接地线、
安全工器具使用方法及其注意事项如下： 1.验电器 1.1低压验电器（低压验电笔）
2023年8月31日星期四
7
❖ 测电笔的原理 ❖ 1、欧姆定律：I=U/R； ❖ 2、串联电路的总电阻关系式：R=R1+R2； ❖ 3、测电笔的构造及其特点 ❖ 具体说明如下：

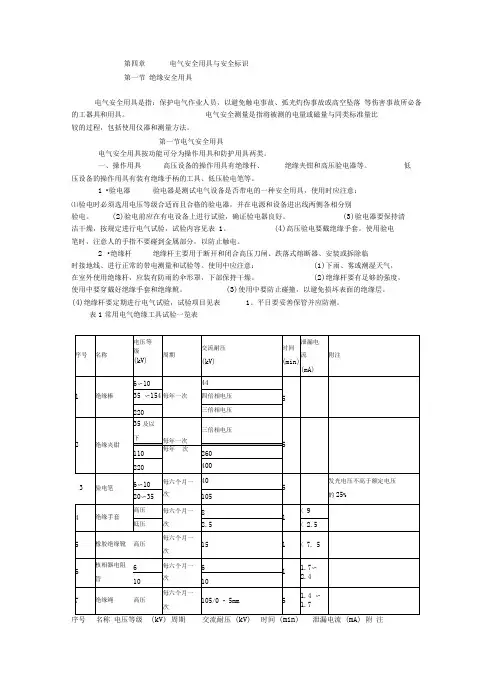

第四章电气安全用具与安全标识.doc
第四章电气安全用具与安全标识第一节绝缘安全用具电气安全用具是指：保护电气作业人员，以避免触电事故、弧光灼伤事故或高空坠落等伤害事故所必备的工器具和用具。
电气安全测量是指将被测的电量或磁量与同类标准量比较的过程，包括使用仪器和测量方法。
第一节电气安全用具电气安全用具按功能可分为操作用具和防护用具两类。
一、操作用具高压设备的操作用具有绝缘杆、绝缘夹钳和高压验电器等。
低压设备的操作用具有装有绝缘手柄的工具、低压验电笔等。
1•验电器验电器是测试电气设备是否带电的一种安全用具，使用时应注意：⑴验电时必须选用电压等级合适而且合格的验电器，并在电源和设备进出线两侧各相分别验电。
(2)验电前应在有电设备上进行试验，确证验电器良好。
(3)验电器要保持清洁干燥，按规定进行电气试验，试验内容见表1。
(4)高压验电要戴绝缘手套。
使用验电笔时，注意人的手指不要碰到金属部分，以防止触电。
2•绝缘杆绝缘杆主要用于断开和闭合高压刀闸、跌落式熔断器、安装或拆除临时接地线、进行正常的带电测量和试验等。
使用中应注意：(1)下雨、雾或潮湿天气，在室外使用绝缘杆，应装有防雨的伞形罩，下部保持干燥。
(2)绝缘杆要有足够的强度，使用中要穿戴好绝缘手套和绝缘靴。
(3)使用中要防止碰撞，以避免损坏表面的绝缘层。
(4)绝缘杆要定期进行电气试验，试验项目见表1。
平日要妥善保管并应防潮。
表1常用电气绝缘工具试验一览表序号名称电压等级周期交流耐压时间泄漏电流附注1 绝缘棒 6〜10 每年一次 44 535〜 154四倍相电压220三倍相电压 2 绝缘夹钳35 及以下 每年一次 三倍相电压 5110 2602204003 验电笔 6〜 1020〜 35每六个月一次10540 5发光电压不高于额定电压的25％4绝缘手套高压每六个月一次81 < 9低压2.5< 2.55 橡胶绝缘靴 高压每六个月一次15 1 < 7. 56核相器电阻管6 每六个月一次611.7〜2.410 107绝缘绳 高压每六个月一次105 ／ 05mm 5 1.4〜 1.7 3．绝缘夹钳 主要用于拆卸 35kV 以下的电力系统中的高压熔断器等项工作。
6第七、八章_电工用具与安全标志__电工仪表
第八章 电工仪表和测量
第一节 电工仪表的种类
电气装置的安装，调试、运 行、检查和维修中经常需要 测量电流、电压、电阻等运 行参数和性能参数，以判断 其安全状态。
一、按工作原理分类
磁电系
种 电磁系 类 电动系
安全标识
警告标志：
❖ 警告标志：含义是警告人们注意可能发生的 危险。基本形状为正三角形，颜色为黄底、 黑边、黑图形符号，共有6个。
安全标识 指令标志：
指令标志：含义是指示人们必须遵守某种规定。基本 形状为圆形，颜色为蓝底、白色图形符号，共有8 个。
安全标识
路牌、名牌、 提示标志
❖ 路牌、名牌、提示标志：含义是告诉人们目 标的方向、地点。基本形状是长方形，颜色 为绿底、白图案，白字或黑字，共有12个。
抗过载电流小。（用作功率计量表）
感应系
由固定开口电磁铁、永久磁铁、 可转动铝盘、计数器等组成
二、按照精度等级分类
我们常说的仪表级别就是指的仪表精 度等级。仪表分为0.1、0.2、0.5、1.0、 1.5、2.5和5.0七个级别。表示级别的 数字很小，准确度越高。
三、按测量方法分
类
分直读式和比较式
动作电流不大于30mA，就要将仪表后盖上的档 位开关扳到100mA档。如果是不大于150mA就应 扳到200mA档。
漏电保护器测试仪
❖ 3）合上被测漏电保护器开关，顺时针均匀慢速转 动(mA)调节旋钮，此时显示屏显示模拟漏电流的数 值在不断上升，当漏电保护器跳闸时，显示数字锁 存，记录数字，数秒后自动复零。
安全带是电工登高作业 的必备安全用具， 包括梯子、脚蹬、安全带等。
电气安全用具与安全标识
05
护目镜：防止电弧灼伤， 保护眼睛安全
06
防毒面具：防止有毒气 体，保护呼吸系统安全
检测设备
绝缘电阻表： 测量绝缘电阻， 确保电气设备 绝缘性能良好
01
漏电保护器： 检测漏电电流， 防止触电事故 发生
03
02
接地电阻测试仪： 测量接地电阻， 确保接地系统安 全可靠
04
电压表：测量 电压，确保电 气设备电压正 常
绝缘毯：用于包裹电气设备， 防止触电
绝缘手套：用于操作高压电 气设备，防止触电
绝缘护目镜：用于保护眼睛， 防止触电
绝缘工具包：用于存放绝缘 工具，方便携带和使用
防护用品
01
绝缘手套：防止触电， 保护手部安全
02
绝缘鞋：防止触电， 保护脚部安全
03
安全帽：防止高空坠物， 保护头部安全
04
防护服：防止电弧灼伤， 保护身体安全
电气安全用具与安全标识
演讲人
目录
01. 电气安全用具 02. 安全标识 03. 电气安全规范
电气安全用具
绝缘工具
绝缘手套：用于防止触电， 保护手部安全
绝缘棒：用于操作高压电气 设备，防止触电
绝缘梯：用于登高作业，防 止触电
绝缘服：用于保护全身，防 止触电
绝缘安全帽：用于保护头部， 防止触电
绝缘鞋：用于防止触电，保 护脚部安全
操作后检查：操作结束后，检查电气 0 3 设备是否正常，有无异常情况
定期检查与维护：定期对电气设备进 0 4 行检查与维护，确保设备安全可靠
安全距离
电气设备与电气 设备之间的最小
距离
电气设备与水源、 火源、热源之间
的最小距离
电气设备与墙壁、 天花板、地面的
1-3 电气安全用具的使用
装设要求：装设接地线必须两人进行。若为单人值班，只允 许使用接地刀闸接地，或使用绝缘棒合接地刀闸。
装设时必须先接接地端，后接导体端，并应接触良好。 拆除时先拆导体端，后拆接地端。 接地线应采用多股软裸铜线，其截面不得小于25平方毫米； 接地线必须用专用线夹固定在导体上，严禁用缠绕的方式进行接 地或短路。 装、拆接地线均应使用绝缘棒或戴绝缘手套。
5.绝缘垫和绝缘台
绝缘垫：是一种辅助绝缘用具，一般铺在配电室的地面上，增强操作 人员的对地绝缘，防止接触电压与跨步电压对人体的伤害。
绝缘台：是一种辅助安全用具，可用来代替绝缘垫或绝缘鞋，一般用 干燥、木纹直且无节的木板拼成。可用于室内或室外的一切设备。
一、常用一般防护安全用具
1.携带型接地线 作用：对高压停电设备或进行其 它工作时，为了防止停电设备突然来 电和邻近高压带电设备对停电设备所 产生的感应电压对人体的危害，需用 携带型接地线将停电设备已停电的三 相电源短路接地，同时将设备上的残 余电荷对地放掉。 组成：短路各相的导线、接地用 的导线及连接器组成。
1. 安全色
安全色是表达安全信息含义的颜色，表示禁止、警告、指令、提示等。
红色
表示禁止、停止
蓝色
安全
色
黄色
表示指令、必须遵守的规定 表示警告、注意
绿色
表示指示、安全状态、通行
对比色是为了使安全色更加醒目的反衬色，国家规定的为黑、白两色。
对比
黑色
色
白色
红－白 黄－黑 蓝－白 绿－白
注意
在电气上用黄、绿、红表示L1、L2、L3三个相序；涂成红色的电器 外壳表示其外壳有电；灰色的电器外壳表示其外壳接地和接零；工作 零线用淡蓝色 表示；明敷接地扁钢或圆钢涂黑色；用黄绿双色绝缘导 线表示保护零线；直流电中的红色代表正极，蓝色代表负极；信号和 警告回路用白色。
安全用具与安全标识
安全色
是表达安全信息含义的颜色用以表示： 禁止﹑警告﹑指令﹑提示。我国规定的安全色有红﹑黄﹑蓝
﹑绿﹑四种
禁止
警告
指令
提示
电工常用标示牌
有人工作
在此
严禁合闸
工作
禁止攀登 高压危险！
禁止合闸
线路有人工作!
止步
已接地
高压危险！
不符合要求的安全标志牌
安全出口 EXIT
火警电话 119
洗手间
TOILETS
5KV绝缘鞋适用于充电工穿用，在电压1KV以下为辅助安全 用具，1KV以上禁止使用。
各种绝缘靴（鞋）应在明显处标出“绝缘”和耐压等级， 以利识别，防止错用。
使用注意事项
1、根据使用场所选用对应电压等级绝缘靴（鞋），不能用 手接触带电设备。 2、布面绝缘靴（鞋）只能在干燥环境中使用，避免布面潮 湿。 3、绝缘靴的使用不可有破损。 4、穿用时裤管套入靴内，裤管不宜长及鞋底外沿高度及地 面，保持布帮干燥。 5、非耐酸碱油的橡胶底不可与酸碱油接触，防刺伤，低压 磨损应淘汰不能使用。 6、购买时应检查，标记是否齐全，鞋底电压、合格证、安 全鉴定证、生产许可证等。
12KV绝缘手套：最高试验电压达12KV，在1KV以上的高压作 业时，只能用作辅助安全防护用具，不得接触有电设备；在 1KV以下电压区作业时，可用作基本安全用具。 5KV绝缘手套：适用于电力工业、工矿企业和农村中一般低 压电气设备。在电压1KV以下的电压区作业时，用作辅助安 全用具；在250V以下的电压区作业时，可作为基本安全用具； 在1KV以上的电压区作业时，严禁使用此种绝缘手套。
安全用具的存放
安全防护用具的存放
安全标志
安全标志是提醒工作人员注意，或按照标示的要求去执行的一 种标识。在电气工作中常用标志牌，就是一种提醒工作人员 在工作过程中应该注意的标示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 绝缘安全用具
基本绝缘安全用具 辅助绝缘安全用具Leabharlann 一、 绝缘棒1、结构
2、使用时注意事项
二、绝缘夹钳
1、结构 2、使用时注意事项
1、结构
三、验电器
2、验电器的几种用法
四 绝缘手套 绝缘靴
1、绝缘手套 2、绝缘台
安全用具的检验与存放
1、日常检查 2、定期检查
绝缘手套------6个月 绝缘杆---------1年 绝缘靴---------6个月 绝缘鞋---------6个月 绝缘垫---------1年 绝缘台---------3年 高压验电器----6个月
第三节 一般防护用具
安全用具的检验与存放
1、日常检查 2、定期检查
绝缘手套------6个月 绝缘杆---------1年 绝缘靴---------6个月 绝缘鞋---------6个月 绝缘垫---------1年 绝缘台---------3年 高压验电器----6个月
第四节 安全标识
1、安全色 黄、绿、红三色代表L1、L2、L3三个相序
第四章 电气安全用具与安全标识
绝缘安全用具 安全标识
绝缘安全用具
1、基本绝缘安全用具 A:高压设备：绝缘棒、绝缘夹钳、高压验电器等。 B:低压设备：绝缘手套、装有绝缘柄的工具和低 压验电笔。
2、辅助绝缘安全用具 A:高压设备：绝缘手套、绝缘鞋、绝缘垫及绝缘 台等。 B:低压设备：绝缘台、绝缘垫及绝缘鞋。
第二节 一般防护用具
临时接地线 隔离板 遮栏 各种安全工作牌 安全腰带
一、携带型接地线
1、规格 2、要求
二 隔离板和临时遮拦
隔离板用于干燥的木板做成。高度一般不 小于1.8m，下部边沿离地面不超过10cm
三 安全腰带
用皮革、帆布或化纤材料制成。 安全腰带一根的拉力一般不应低于2250N。 不许用一般绳带代替安全腰带。
