曙光服务器制作RAID文档
中科曙光DS600-G10磁盘阵列用户手册
静电释放
防止静电释放
为避免损坏系统，在安装系统或取放部件时应注意可能损坏主板或其它
对静电敏感的设备。由静电造成的损坏会缩短上述设备的预期使用时间。要避免静电损害，请注意以下事项：
·将产品装入防静电包装中，以免在运输和存储过程中直接用手接触产品。
·在将静电敏感部件运抵不受静电影响的工作区之前，请将它们放在各自的包装中进行保管。
防止静电释放的接地方法 接地的方法有几种。在取放或安装静电敏感部件时，您可以使用以下一种或多种接地方法： ·您可以使用腕带，该腕带利用接地线与接地的工作区或计算机机箱相连。腕带必须能够灵活伸缩，而且接地线的电阻至少 为1兆欧姆10%。要达到接地目的，佩戴时请将腕带紧贴皮肤。 ·在立式工作区内，请使用脚跟带.脚趾带或靴带。当您站在导电地板或耗散静电的地板垫上时，请在双脚上系上带子。 ·请使用导电的现场维修工具。 ·配合使用耗散静电的折叠工具垫和便携式现场维修工具包。
2 磁盘存储介质简介 .................................................................................................................... 4
中科曙光 DS600-G10 磁盘阵列
用户手册
中科曙光 DS600-G10 磁盘阵列
声明
本手册的用途在于帮助您正确地使用曙光公司服务器产品(以下称“本产品”)，在安装和第一次使用本产品前， 请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。这会有助于您更好和安全地使用 本产品。请妥善保管本手册，以便日后参阅
iii
中科曙光 DS600-G10 磁盘阵列
手册版本 V1.1
曙光SAS RAID(HBA)卡配置工具与操作指南
前言感谢您选用曙光服务器，配置曙光服务器SAS RAID/HBA卡前请详细阅读本手册。
本手册主要介绍了RAID的功能以及对各RAID级别进行了解释；同时对于曙光服务器中的SAS RAID/HBA卡的配置进行了说明。
本手册主要包括如下三个部分：一、RAID简介及各RAID级别介绍；二、对基于LSI ROC1078 / 2108芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍；三、对基于LSI SAS 1068E / 2008芯片的HBA卡的配置说明四、对基于PMC 8011芯片的曙光R8760 Raid卡的配置、操作系统下的管理工具的安装使用进行了介绍。
版权所有 ©2006 曙光信息产业有限公司。
本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。
本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。
“Lsilogic”及图标是LSI公司的注册商标。
其他注册商标均由其各自的商标持有人所有。
目录前言 -------------------------------------------------------------------------------- 1 第一章 Raid技术简介 --------------------------------------------------------- 41 Raid技术简介 ------------------------------------------------------------------------------------------ 42 Raid级别简介 ------------------------------------------------------------------------------------------ 43 Raid各级别的对比------------------------------------------------------------------------------------ 84 Raid术语简介 ------------------------------------------------------------------------------------------ 8 第二章 LSI Raid配置及管理软件介绍 ----------------------------------- 122.1 LSI Raid WebBIOS Configuration Utility配置向导------------------------------------------ 122.1.1 WebBIOS Configuration Utility简介 --------------------------------------------------- 122.1.2 如何进入WebBIOS Configuration Utility -------------------------------------------- 122.1.3 WebBIOS Configuration Utility 存储配置 -------------------------------------------- 142.1.3.1 自动配置：------------------------------------------------------------------------------- 152.1.3.2 自定义配置：---------------------------------------------------------------------------- 162.1.4 设置热备盘（Hot Spare）--------------------------------------------------------------- 202.1.5查看及修改相关配置信息---------------------------------------------------------------- 212.1.6 RAID 恢复 ---------------------------------------------------------------------------------- 272.2 MegaRaid Storage Manager 管理软件安装与使用 ------------------------------------------ 322.2.1 MegaRaid Storage manager在Windows下的安装 ---------------------------------- 322.2.2 MegaRaid Storage manager配置与使用 ----------------------------------------------- 362.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用 -------- 44 第三章LSI SAS HBA配置说明 ------------------------------------------- 453.1 LSI MPT SAS(2) Configuration Utility配置向导--------------------------------------------- 453.1.1 RAID Properties ---------------------------------------------------------------------------- 463.1.2 SAS Topology ------------------------------------------------------------------------------- 493.1.3 Advanced Adapter Property --------------------------------------------------------------- 49 第四章曙光R8760 Raid卡配置及管理软件介绍 ---------------------- 504.1 曙光R8760 Raid卡配置说明 ------------------------------------------------------------------- 504.1.1 BIOS POST界面 --------------------------------------------------------------------------- 504.1.2 Raid卡配置主菜单说明 ------------------------------------------------------------------ 504.1.3 Controller Information --------------------------------------------------------------------- 514.1.4 Physical Drive Management -------------------------------------------------------------- 524.1.5 Disk Array Management ------------------------------------------------------------------- 534.1.6 Logical Drive Management --------------------------------------------------------------- 544.1.7 Spare Drive Management ------------------------------------------------------------------ 594.1.8 Background Activity Management ------------------------------------------------------- 594.1.9 Event log ------------------------------------------------------------------------------------- 604.1.10 Time Sync ---------------------------------------------------------------------------------- 614.1.11 Miscellaneous ------------------------------------------------------------------------------ 61 4.2曙光R8760 Raid卡在Windows操作系统下管理软件的使用说明---------------------- 624.2.1 WebPAMPRO管理软件的安装--------------------------------------------------------- 624.2.2 WebPAMPRO管理软件的登录--------------------------------------------------------- 624.2.3 WebPAMPRO管理软件DashBoard界面功能介绍--------------------------------- 634.2.4 Device界面功能介绍 --------------------------------------------------------------------- 684.2.5 Storage界面功能介绍--------------------------------------------------------------------- 694.2.6 Admin Tool界面功能介绍 --------------------------------------------------------------- 734.2.7 Global Management界面功能介绍 ----------------------------------------------------- 76 4.3 曙光R8760 Raid卡在Linuxs操作系统下管理软件的使用说明 ------------------------ 77第一章 Raid技术简介1 Raid技术简介1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合，使其性能超过一个昂贵的大磁盘。
RAID详细操作文档

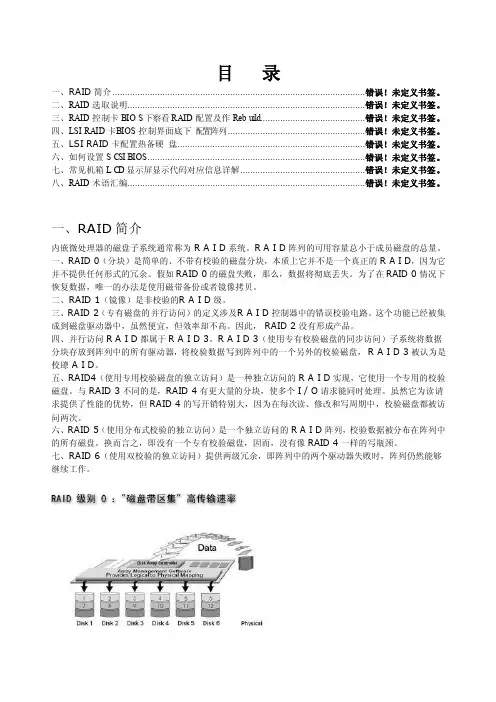

目录一、RAID简介 .....................................................................................................错误！未定义书签。
二、RAID选取说明...............................................................................................错误！未定义书签。
三、RAID控制卡BIOS下察看RA ID配置及作Rebuild..........................................错误！未定义书签。
四、LSI RAID卡B IOS控制界面底下配置阵列 .......................................................错误！未定义书签。
五、LSI RAID卡配置热备硬盘.............................................................................错误！未定义书签。
六、如何设置SC SI BIOS .......................................................................................错误！未定义书签。
七、常见机箱LC D显示屏显示代码对应信息详解..................................................错误！未定义书签。
八、RAID术语汇编...............................................................................................错误！未定义书签。
中科曙光SAS RAID(HBA)卡配置工具用户手册V1.0
本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部 分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做仸何保证。使用此类网站带 来的风险将由您自行承担。
本手册不用于表明曙光公司对其产品和服务做了仸何保证， 无论是明示的还是默示的， 包括(但不限于)本手册中推荐 使用产品的适用性.安全性.适销性和适合某特定用途的保证。对本产品及相关服务的保证和保修承诺，应按可适用的 协议或产品标准保修服务条款和条件执行。在法律法觃的最大允许范围内，曙光公司对于您的使用或不能使用本产 品而发生的仸何损害(包括，但不限于直接或间接的个人损害.商业利润的损失.业务中断.商业信息的遗失或仸何其他 损失)，不负仸何赔偿责仸。
手册版本 V1.0
版权所有©2011 曙光信息产业股仹有限公司
2
SAS RAID(HBA)卡配置工具用户手册
商标和版权
“SUGON”及图标是曙光信息产业股仹有限公司的商标或注册商标。 “中科曙光”及图标是曙光信息产业股仹有限公司的商标或注册商标，文中“曙光信息产业股仹有限公司”简称“曙 光公司”。
手册版本 V1.0
R8760 Raid 卡配置及管理软件介绍 ...................................................................... 1
版权所有©2011 曙光信息产业股仹有限公司
4
SAS RAID(HBA)卡配置工具用户手册
4.1R8760 Raid 卡配置说明 ................................................................................ 1 4.1.1BIOS POST 界面 ........................................................................................ 1 4.1.2Raid 卡配置主菜单说明 .............................................................................. 2 4.1.3Controller Information ................................................................................. 3 4.1.4Physical Drive Management ...................................................................... 3 4.1.5Disk Array Management ............................................................................. 4 4.1.6Logical Drive Management......................................................................... 6 4.1.7Spare Drive Management ........................................................................ 11 4.1.8Background Activity Management............................................................ 11 4.1.9Event log................................................................................................... 12 4.1.10Time Sync............................................................................................... 13 4.1.11Miscellaneous ......................................................................................... 13 4.2R8760 Raid 卡在 Windows 操作系统下管理软件的使用说明 ...................... 14 4.2.1WebPAMPRO 管理软件的安装 ................................................................ 14 4.2.2WebPAMPRO 管理软件的登录 ................................................................ 15 4.2.3WebPAMPRO 管理软件 DashBoard 界面功能介绍 ................................. 15 4.2.4Device 界面功能介绍 ................................................................................ 19 4.2.5Storage 界面功能介绍 .............................................................................. 21 4.2.6Admin Tool 界面功能介绍......................................................................... 24 4.2.7Global Management 界面功能介绍 .......................................................... 27 4.2.8R8760 Raid 卡在 Linuxs 操作系统下管理软件的使用说明 ....................... 27
服务器制作RAID磁盘阵列并管理

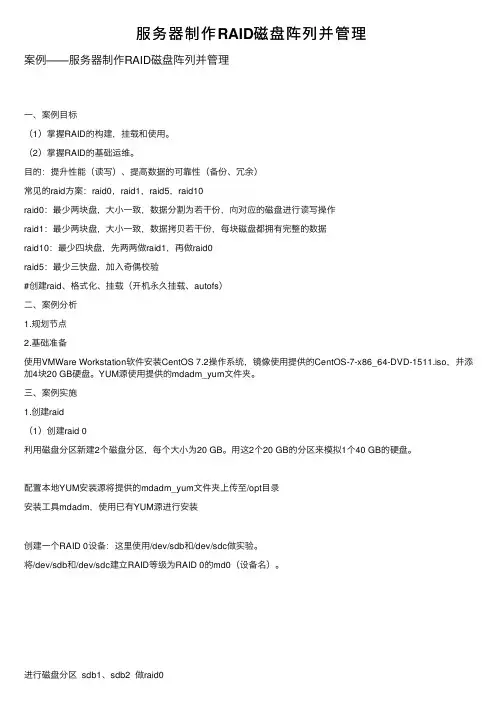

服务器制作RAID磁盘阵列并管理案例——服务器制作RAID磁盘阵列并管理⼀、案例⽬标（1）掌握RAID的构建，挂载和使⽤。
（2）掌握RAID的基础运维。
⽬的：提升性能（读写）、提⾼数据的可靠性（备份、冗余）常见的raid⽅案：raid0，raid1，raid5，raid10raid0：最少两块盘，⼤⼩⼀致，数据分割为若⼲份，向对应的磁盘进⾏读写操作raid1：最少两块盘，⼤⼩⼀致，数据拷贝若⼲份，每块磁盘都拥有完整的数据raid10：最少四块盘，先两两做raid1，再做raid0raid5：最少三快盘，加⼊奇偶校验#创建raid、格式化、挂载（开机永久挂载、autofs）⼆、案例分析1.规划节点2.基础准备使⽤VMWare Workstation软件安装CentOS 7.2操作系统，镜像使⽤提供的CentOS-7-x86_64-DVD-1511.iso，并添加4块20 GB硬盘。
YUM源使⽤提供的mdadm_yum⽂件夹。
三、案例实施1.创建raid（1）创建raid 0利⽤磁盘分区新建2个磁盘分区，每个⼤⼩为20 GB。
⽤这2个20 GB的分区来模拟1个40 GB的硬盘。
配置本地YUM安装源将提供的mdadm_yum⽂件夹上传⾄/opt⽬录安装⼯具mdadm，使⽤已有YUM源进⾏安装创建⼀个RAID 0设备：这⾥使⽤/dev/sdb和/dev/sdc做实验。
将/dev/sdb和/dev/sdc建⽴RAID等级为RAID 0的md0（设备名）。
进⾏磁盘分区 sdb1、sdb2 做raid0sdb3、sdb5、sdb6、sdb7 做raid5命令解析：l -C v：创建设备，并显⽰信息。
l -l 0：RAID的等级为RAID 0。
l -n 2：创建RAID的设备为2块。
可以看到sdb1、sdb2下的md0为2G如下所⽰，md0 两个分区看做两块盘，接下来格式化格式化然后创建并挂载可以看到挂载点2个G设置成开机⾃动挂载，命令如下。
曙光服务器做RAID步骤
曙光服务器做raid步骤
1．根据服务器屏幕提示，按相应的键进入raid界面，选择start后进入如图界面
2.选择Configuration Wizard后回车
3.首先清空原有的RAID信息，选择Cleaar Configuration,然后点击 Next，再选择后续的Yes
4.选择New configuration,进行新建raid,然后点击Next
5.然后选择Manual confiuration进行手动做RAID，再点击Next
6.按住向下键和shift键选取要进行做raid的硬盘，点击Add to array
7.点击Accept DG
8.选择点击Next
9.选择点击Add to SPAN
10.选择点击Next
的raid所做的磁盘大小，然后点击Accept
12.点击Next
13.点击Accept
14.ALT+H选取Home,回车
15.ALT+E选取Exit,后续点击Yes，然后CTRL+ALT+DELETE重启服务器
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
曙光存储服务器部署说明简化版
曙光存储服务器部署说明2015年12月拆箱后硬盘按ID:0- ID:23(依次插入硬盘)拔出单电源、连接插上电源、网线（管理口）、显示器、开机长按DELETE键进入BIOS查看ip查看DM（管理口）IP（IP现场为准，可自配置静态IP）通过IP访问http://172.16.2.191/index.html （IP现场为准）账号：admin密码：admin回车双击jviewer.jnlp开机连续不间断点击Ctrl+H一、制作Raid1)服务器启动时按Ctrl+H键进入Raid设置界面（曙光存储一般配的是LSI Raid 卡），如下图点击Start2)选择configuration Wizard进入Raid设置，如下图3)选择Clear Configurationu点击Next先删除Raid4)选择yes5)再次选择configuration Wizard进入Raid设置6)选择New configuration单击NEXT，新建Raid7)选择yes8)默认选择，单击NEXT9)选择硬盘，注最后一块不选留做（热备盘）10)选择完成单击Add To Array，如下图。
11)选择单击Accept DG，如图所示。
12)选择单击NEXT，如图所示13)选择Add to Span,如图所示14)选择单击NEXT15)开始做Raid,配置如下图，配置完成后单击Accept。
注大于8块硬盘做Raid6，小于8块硬盘可做Raid516)选择yes17)选择Back,返回上一层。
18)选择NEXT19)继续做剩下容量Raid配置如下，单击Next。
20)选择yes21)单击Next22)单击Accept23)选择yes24)选择yes25)选择VD0做启动盘，配置如下三步26)单击Home返回首页，选择phyacal View查询状态27)选择最后一块盘(回车)，或单击Logical View（Physical view）做热备盘28)选择Make Global HSP,单击GO29)单击GO（Home返回主菜单）30)查看状态后，单击Exit31)选择Yes32)按Ctrl+Alt+Delete重启服务器1)显示如下图界面，选择Media/Virtual Media Wizard加载linux系统文件2)加载linxu系统.ISO文件只引导, 加载完成后单击运行“ConnectCD/DVD”3)单击“Close”4)选择软盘“Ctrl+Alt+Delete”或者选择“Keyboard”菜单下“Ctrl+Alt+Delete”重启。
超微四子星服务器的biso及raid配置教程
超微四子星服务器的biso及raid配置教程本文是关于如何对浪潮、曙光系列的超微四子星进行BISO设置和RAID配置的。
内容纯手动码起来的，简单明了，希望能帮助到广大网友。
下面进入正题：1.由于曙光四子星（图例1）和浪潮四子星（图例2）都是使用超微的主板，所以他们的管理卡、BIOS配置区别不大，按照本次教程配置即可。
（1）图例1 曙光（sugon）管理卡界面：（2）图例2 浪潮管理卡界面（浪潮SA5248L）：2.浪潮四子星使用的RAID卡型号：（1）LSI 2108浪潮四子星BIOS 设置项目：（1）配置管理卡权限（2）配置管理卡IP（3）开启PXE（4）关闭UEFI启动（5）设置引导顺序一、BIOS设置步骤正式开始1.重启服务器按住Del键进入BIOS,配置管理卡权限如果是NO，改为yes即可修改管理卡网络配置2.配置管理卡权限（无）浪潮无法在bios内修改管理卡的账号密码，可使用默认密码登陆管理卡默认权限：用户名：ADMIN 密码：ADMIN3.设置PXE启动4.关闭UEFI启动启动项都不能有UEFI，要么改为其他启动方式，要么禁用，第6个必须禁用启动5.设置引导顺序 PXE为第一个，CD/DVD为第二个，硬盘为第三个6.点击F4 确认保存配置并退出二、LSI 2208 RAID卡配置raid 0(1)做raid会丢失数据，如有重要数据请提前备份(2)如有多块硬盘，优先对固态硬盘配置raid(3)如有新的硬盘添加需要做raid，和本教程一样操作即可(4)重启服务器，按住Ctrl + H 进入 raid 卡配置界面添加需要做raid 的硬盘，点击 Add To Array 保存DG这时候再进行下一步点击ADD to SPAN选择 Accept 选择yes保存选择yes多块硬盘时，将固态硬盘作为启动盘返回主界面可以看到固态已经配置完成，raid模式是raid0补充：如有第二块硬盘，按照本次raid教程操作即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曙光服务器raid的配置和系统的灌装
一、开机之后，按ctrl+c进入到磁盘管理前置界面，我们在这个界面会看到
我们总共有12块硬盘。
（注：这台服务器在买来之后就已经自带的了RAID 和操作系统。
所以下图屏幕上显示的信息不是很准确，但是12块硬盘是准确的。
）
二、按照屏幕提示我们按ctrl+s进入到配置RAID的界面。
（注：在上图的界
面系统会停留五秒，所以在5秒之内我们要按crtl+s进入到下图的配置RAID界面。
）
三、因为服务器在出厂的时候就已经自带了系统和raid所以我们需要进入到控制台里删除原有自带的raid。
具体步骤：选择Disk Array Management.按空格选择原有的总物理磁盘大小。
选择Delete进行删除。
四、因为我们的硬盘过多，DB服务器上总共有十二块硬盘，我们需要进入到控制台2看到其他的8块硬盘，在控制台界面选择Controller Selection选择进入控制台2（Controller 2）.
五、重复第三步删掉原有的raid配置。
六、接下来我们切换回控制台1（Controller 1），然后进入到Disk Array Management创建一个大的物理磁盘空间。
主要步骤：当你进入到这个界面的时候，屏幕返回的信息是什么都没有，你需要选择Create Disk Array.这时候我们会看见4块硬盘，用空格分别选择4块硬盘后，选择Save Configuration.
七、保存好以后，返回主菜单，接下来我们进入Logical Drive Management,创建我们需要的raid 1\0.点击Create Logical Drive.因为实现我们已经创建了整合的磁盘，我们会看到一个标识为0 | | 2.18TB |OK的信息，选择它。
具体操作看下图：
、
八、点击Next Step.进入到下图界面，在RAID 1 0选项里选择你想做的RAID 模式。
九、点击Save Configuration。
保存RAID 1\0的配置。
十、同时进入到控制台2，设置其他剩余8块磁盘的RAID.配置同上。
十一、当我们的总磁盘空间和RAID都创建好以后还需要进入到Logical Drive Management 对我们创建好的RAID进行初始化。
进入到Logical Drive Management，用空格选择已经做好的RAID，按回车进入到下图界面，点击Initialization Start.进行RAID的磁盘初始化。
十二、保存并退出。
十三、这样我们的raid就已经配置好了，可以开始灌装我们的系统，我们这次选择的系统是centOS ,这个地方有一个需要注意的地方，一定要先做raid，在灌装系统，因为在做riad的时候需要对磁盘格盘。
当我们放入光盘需要重新做系统的时候按照下图的选择即可。
十四、进入到分区界面后，我们在下拉菜单里面选择最后一项。
建立自定义分区结构。
十五、我们的分区结构是swap=50000MB，/（根）=102400MB，/sda余下的空间都分配给/mysql。
/sdb的空间都分配至/data，/sdc的空间都分配给/data2.
十六、在网络配置选项里面去掉IPV6的选项。
十七、时区和国家选择。
亚洲/上海，默认即可。
十八、设置root密码，记住你配置过的密码！否则你需要进入单用户模式去破解密码。
具体怎么破解root密码，你百度即可！
十九、进入到软件包配置界面，我们选择现在定制选项，对安装的包进行配置。
二十、注意我们这次安装系统需要两张光盘。
我们选择过定制软件包以后会有这样的提示。
看到这个界面以后，点击继续就行，安装完1盘之后，他会自动弹出盘托让你换第二张光盘。
二十一、点击下一步进行格式化磁盘，并安装你定制的软件包和系统。
这样我们的操作系统就已经灌完完成了，重启之后仍需要配置一些东西，禁用iptables和selinux，一直点击下一步即可。
之后重启一遍我们就能使用新系统了。
