楼宇对讲系统设计、安装、维护知识大全

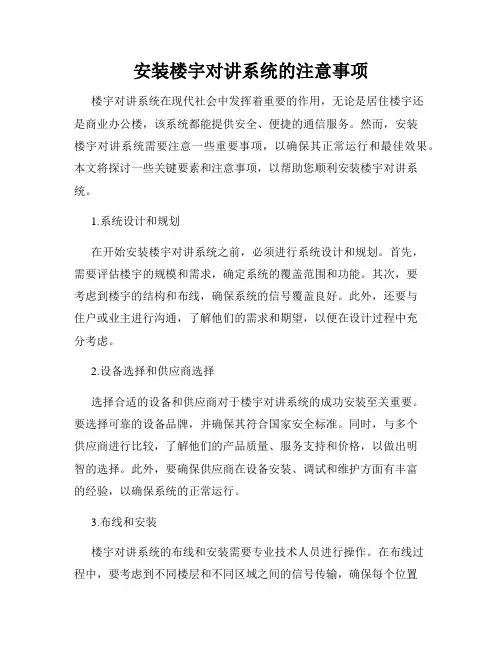

一、智能楼宇对讲系统设计要点在智能楼宇对讲系统组成部分及施工内容上，门口机是安装在楼宇防盗门入口处的装置。

它包括操作面板、底盒、摄像机及声音讯号及控制部分。

在施工上项目有底盒的安珠固定与面板的组装及线路的连结，最重要的工作是影像的调整及日夜监光线差的校正。

另外，由于要与住宅结构配合，因此可能在施作上还会需要与土木等项目配合，其目的主要为避免底盒的挤压变形及面板固定的完善。

在门口机上安装的项目还包含有声音的收发部份，在施作上则要注意声音的大小音压及喇叭集音器安装的高度，以适合一般使用人平均高度为原则。

在门口机影像视频部分，由于受到大部分安装点空间景深的限制，摄像头大部份采用板机型式，因此在影像性能上相较略差于一般监控摄像机，画质及解晰度都不高，且大部分缺乏逆光补正性能，因此有部分门口机会加装红外灯或白光补光灯以强化影像效果，这些条件要求都使得对讲门口机在安装施工上有一些特别的工程调整项目必须执行，这是在智能楼宇对讲系统上必须注意的。

二、智能楼宇对讲传输与联网的布线技术由于智能楼宇对讲系统都逐渐迈向数字化应用，很多工程商都必须将各个厂牌的门禁系统纳入门口机及系统布线集成上，因此在系统的联网布线就必须考虑到对讲与门禁系统联网的线路布建方式及讯号传输。

网络综合布线工程的设计对智能楼宇对讲系统布线的过程有决定性的影响程，在施工设计及安装项目上更应谨慎执行。

通常智能楼宇对讲系统施工规划完成后，接下来是工程安装与施作，而施作前最重要的就是工程准备工作，这些工作及注意事项包含以下。

掌握及充分了解布线施工图，确定布线的走向位置需要考虑如美观与隐蔽性，对建筑物破坏必须降低到最小，在布在线避开电力线路和其他通讯线路，以避免干扰与串讯情况，同时必须对线缆有必要的保护措施，同时要在安装前评估作业及安装布线可行性，特别是在要穿墙及过梁柱这些项目上等)，在可行后再交由等等，施工人员、督导人员和主管人执行。

慎重计算材料需求在最终的工作单上要做好计算用料和用工，综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。

实施方案中需要考虑使用者方的配合程度。

实施方案需要与使用者方协商认可签字，并指定协调负责人员指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜。

智能楼宇对讲网络工程施工过程中需要许多施工材料这些材料有的必须在开工前就备好料，有的可以在开工过程中备料，这些材料主要有光缆、UTP双绞线、RJ插座、信号控制模块、服务器、稳压电源器、HUB集线器等落，并确定提货日期，不同规格的PVC防火管、卷绕管、螺丝等用料就位，必做好施工机具及设备安全措施，制定施工进度表。

规划设计对讲系统时首先应注意规范标准布线设计要做到满足用户使用需求，同时还要满足施工费用，严格的标准对结构化布线系统的环节都有明确的规定来达成工程要求和技术指针。

智能楼宇对讲系统必须依据实际情况执行布局安排的设计除了对建设成本有直接的影响外，还关系到网络布线是否合理，对于一座多层建筑物来说，安装整个建筑物网络主干交换机的信息中心网络机房，最好设置在建筑物的中部楼层，如果各个楼层设置配线间，最好设置在楼层的中段，这样设计不但可以尽量缩短垂直和水平主干子系统的布线长度，节约材料，降低成本，还可以减少不必要的通道传输距离及材料浪费。

还有要及时处理施工进程中出现的各种情况协调处理各方意见;如果现场施工碰到不可预见的问题，应及时向工程单位元元汇报，并提出解决办法供工程单位元元当场研究解决，以免影响工程进度。

三、智能楼宇对讲设备的安装规划细节智能楼宇对讲系统器材安装时，必须考虑种种安装可能发生问题，这些特定问题范围很大，类型也很多，在施工上都必须逐一的对其细节加以了解，先看主机部分(包括门口主机，围墙门主机，住户室内主机)须注意部分主要有如下几点：非不得已时设备不要曝露在风雨中，如无法避免，请加防雨罩；门口机不要将摄像机镜头面对路口车道或直射的阳光或强光；采用补光登措施，尽量保持门口机摄像机镜头前的背景光线平均一致；避开电动卷门的马达处或不要安装在强磁场附近;线路接线在主机入口处应考虑导引的滴水线；彩色摄像机应考虑夜间可见光补偿的需求；不要安装在室外环境背景噪音噪声大于70dB以上的处所；室内机不要将显示屏面对强光，LCD彩色显示屏要注意光线反射及监看角度。

且不要安装在供暖管线高温、空调低温、灰尘过大或污染严重等地方。

四、楼宇对讲系统常见故障维修方法1、楼宇对讲系统维修准备工作：修楼宇对讲跟修其它电器可不一样，必须要了解一些必要的知识。

我认为必须要了解的有以下几个方面：A、楼宇对讲的生产企业名称、电话及安装时间、安装公司；B、该楼宇对讲系统的接线图、说明书，如有维修档案，也最好一并找到；这两个前题条件的作用：了解楼宇对讲的生产企业，是在万不得己的情况下，请教于生产企业的技术员；了解安装公司是为了避免同行之间不必要的误会，不形成恶性竞争或出现人为破坏，了解安装时间是以常规损坏去评估出现的问题；了解接线图、说明书及维修档案，自然就是为了更快，更好的完成维修工作了。

2、维护检修工具：螺丝刀、万能表、胶布或热缩管、2米长的10芯护套线一条、可调电源一台、测线仪、压线钳、水晶头；3、楼宇对讲的常规问题表现：不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁4、检修故障的顺序：先看电，再看线，最后测试其它功能！5、检修注意事项：所有接拆线操作，必须断电！6、楼宇对讲主机的维修（主机即是门口机，此处简称）：不开锁：1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障）；1.1、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止（如新装一样调试），依理类推）；听不见：任意终端与主机处于工作状态时，主机皆听见：先看主机喇叭线是否接好，喇叭是否长锈损坏，可找一差不多大小的任意喇叭更换测试；不能说：任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试（一般的分机咪头可与主机通用）；无视频：任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像（有浸水现像，摄像头很可能已损坏），此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障；不能密码开锁：不能密码开锁多为主机软件故障，请发回生产企业检修！不能刷卡开锁：先检查门禁控制器与主机的接线，再检查门禁控制器的天线是否完好，可采用更换门禁控制器的方法测试；特殊故障：偶尔不开锁、听不见、无图像、不能通话、不能密码开锁、不能刷卡开锁等，先检查电源，看供电是否正常，更换电源依然不能解决问题，估计为主机软件或硬件问题造成的间隔性死机造成，请发回生产企业检修；此类软件故障多是断电后重开就消失故障了!呼某一房号，多台非同一住户家分机振铃：估计为串线或软件故障，先更换主机测试，正常说明主机软件故障，请发回生产企业检修，不正常说明线路或楼层平台故障，此时只能依照上面所说的“检测楼层平台”方法重新调试；7、楼宇对讲室内分机的维修（任何分机问题，先看分机的线是否接好，电源指示灯是否亮，再断开一次分机的线，通电再试）：不能开锁：（其它功能正常）间隔性不能开锁：首先考虑按键故障（安装三年以上多数为按键故障），分机与主机处于工作状态时，可将开锁按键触碰短路试试开锁，正常说明开锁按键正常；不正常估计为分机控制板或入户线故障，再用检修用的10芯护套线为测试线，直接将这台分机接入主机线端测试，正常估计是入户线或楼层平台故障，不正常当然就是分机控制板故障了；最后依然用这条10芯测试线接入楼层平台测试，正常说明入户线故障，不正常换个楼层平台端口再试，换后正常说明这个楼层平台的这个端口损坏，依然不正常，原因就难查了；没有图像：(1)、不亮屏而无图像：请检查分机电源，看供电是否有黑白18V，彩色12-18V；(2)、亮屏，但图像扭曲严重，抖动、不清楚、偏黑、偏模糊：请检查分机电源，看电压与电流是否符合说明书要求；(3)、亮屏无图像：先检查分机的视频线，看是否接好线，是否有视频信号；再更换一台相同型号的分机测试；(4)、被呼叫有图像，按监视时无图像：多数为监视键故障，更换一般即可解决；听不见：听不见，其它功能正常：估计为手柄线没有插好或听筒喇叭损坏，先重新插一次手柄线，不行再更换手柄试试，再不行就是分机控制板故障了；说不了同此理，检查咪头！分机不报警：即有防区联动报警功能的分机有警情时不向管理中心报警！首先检测报警探头供电是否正常，工作是否正常，供电用万能表测试，工作是否正常采用更换相同型号的报警器测试；再检测报警探头至分机的线路是否顺通，是否接触良好（无线报警探测器的此步省），最后更换相同型号的分机测试；备注：一般的分机报警传输的都是数据信号，部份万能表具有测量数据的功能（阿坤以前的万能表就可以），如有此功能的万能表，也清楚系统的数据线是哪条，可先用万能表测试分机的数据线端，看在报警时有无报警数据传出，无时可按上法测试。

特殊故障：任何分机故障，断电重接一次即解决的，多数为软件或硬件深层故障造成的死机现像，经常发生此类故障的，建议发回生产企业检修，以免带来的长久麻烦；偶尔不开锁、听不见、无图像、不能通话等，但次数较多，具有间隔性特殊的，估计为分机软件或硬件问题造成的死机，请发回生产企业检修；此类软件故障多是断电后重开就消失故障了!8、楼层平台及中间设备的维修楼于对讲机楼层保护器，楼层解码器或视频分配放大器等楼层中间设备统称楼层平台！（任何楼层平台问题，先检查各线端的线是否接好，电源指示灯是否亮，再断开一次电源的线，通电再试）：楼层平台必须具备的功能：户户隔离保护、视频处理功能，说具体一点，就是必须具有音频、视频、数据信号及电源的智能分配与隔离保护；某输出端不能正常使用：（其它端口正常）将其它正常端线接入不能正常使用的端测试，正常说明此输出端正常（即为此端线路或其它设备故障），不正常说明此输出端确实故障；只能更换或维修楼层平台；一般单输出端或单组输出端口损坏，多为硬件故障造成，有电子功底的可现场检修，没有的请发回供货商检修；全部输出端不能正常使用：此时首先考虑输入端是否正常，采用技术测量法，会使万能表测试的，用万能表测试输入端是否有信号输入；不会使用万能表的，可在输入端接入一台分机测试分机的功能，使用正常，说明输入端有信号输入，不正常则是输入端线或上一楼层平台输出端损坏；输入端正常，但不能工作的，建议发回供货商检修；特殊故障：偶尔不能工作、工作时图像不稳定、通话不畅、开不了锁等情况，又排除了分机、入户线等可能性，单独测试楼层平台时也是如此，可考虑楼层平台硬件或软件故障，建议发回供货商检修；九、楼宇对讲系统的电源维修楼宇对讲系统的电源是非常重要的配套设备之一！（一般分为带电池使用功能和不带电池使用功能两种，考虑到多种原因，阿坤建议在甲方没特殊要求时，不配电池）：电源的关键：稳定、足电压、足功率、满足系统需要；电源输出端无电（先检查保险丝）：用万能表测量有无220V市电输入电源：使用变压器的线性电源，先测量有无220V市电输入变压器，再测量有无电源输到控制板，如有，说明控制板损坏，建议发回生产企业检修；使用开关电源的，维修难度较高，如测量到有市电输入，但没有输出，建议发回供货商检修；使用三年以上的电源，建议修不如换新。
