l 5、连接控制器：将各组串联亮管的正极接入控制器的 公共正极（红线）端，各组串联亮管引出负极接入控 制器的各控制负极（绿线、黄线、黑线、白线）端。 如下图所示:
PPT文档演模板
详细的LED电子灯箱完整制作教程
6、调试：检查连接无误，通电后会亮起来，简单测量方法，
1>用数字万用表直流电压200V档，测量其中一个1K电阻上的电 压约在15-20V（最好小于18V）为正常，超出20V再增加一个1K 电阻后再测量，直至正常; 2>用数字万用表直流电流200mA档,红黑表笔短接一个亮管的正 负极,测量亮管工作电压约在13-18mA为正常，超出18mA再增加 一个1K电阻后再测量，直至正常; 为便于调试测量，可将控制器花样接于长延时间隔状态，此时控 制器输出为大比例长亮、短灭状态。线路调试好后用热熔枪给整 个线路封上热熔绝缘胶,以防止电路脱焊,漏电,短路。
l 亮管电子灯箱的特点非常明显，寿命长，光效高，无辐射、低
功耗。直径为5mm的亮管灯珠，寿命长达8年，科学家预测，
未来5年内会有寿命无穷大的亮管灯珠问世，亮管将成为照明
行业的主流光源。以做宽1米，高0.5米双面的“超市”共四个
字计算，大概用白发红亮管灯珠600个，每个亮管按0.03W,整
个灯箱耗能也就是18W，一天24小时工作0.3度电。一个月才
PPT文档演模板
详细的LED电子灯箱完整制作教程
4．电阻值计算：
l 见电阻附表:
l 1.串联用的电阻用2W、1K～2K水泥电阻或4W、 1K～2K水泥电阻。
l 2.电阻值计算：电阻值=（220－单组灯管数×单只灯 管工作电压）÷18(MA),电阻功率要求2W以上.
l 3.将适当数量的电阻串入各组串联亮管中，电阻无正 负极之分，电阻一端接各组串联亮管中的引出极： “－”（负）极，电阻另一端接到亮管控制器的负极。

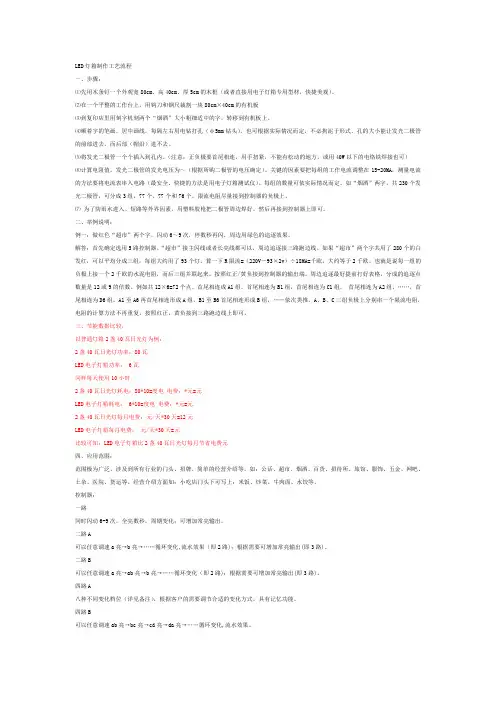

LED灯箱制作工艺流程
LED灯箱制作工艺流程一、步骤：⑴先用木条钉一个外观宽80cm、高40cm、厚5cm的木框（或者直接用电子灯箱专用型材，快捷美观）。
⑵在一个平整的工作台上，用钩刀和钢尺裁割一块80cm×40cm的有机板⑶到复印店里用刻字机刻两个“烟酒”大小粗细适中的字，转移到有机板上。
⑷顺着字的笔画，居中画线，每隔左右用电钻打孔（φ5mm钻头），也可根据实际情况而定，不必拘泥于形式，孔的大小能让发光二极管的前部进去，而后部（帽沿）进不去。
⑸将发光二极管一个个插入到孔内。
（注意：正负极要首尾相连，用手扭紧，不能有松动的地方，或用40W以下的电烙铁焊接也可）⑹计算电阻值。
发光二极管的发光电压为～（根据所购二极管的电压确定）。
关键的因素要把每组的工作电流调整在15-20MA，测量电流的方法要将电流表串入电路（最安全、快捷的方法是用电子灯箱测试仪）。
每组的数量可依实际情况而定。
如“烟酒”两字，共230个发光二极管，可分成3组，77个，77个和76个。
限流电阻尽量接到控制器的负极上。
⑺为了防雨水进入、短路等外界因素，用塑料胶枪把二极管周边焊好，然后再接到控制器上即可。
二、举例说明：例一：做红色“超市”两个字，闪动6～9次，停数秒再闪，周边用绿色的追逐效果。
解答：首先确定选用5路控制器。
“超市”接主闪线或者长亮线都可以，周边追逐接三路跑边线。
如果“超市”两个字共用了280个的白发红，可以平均分成三组，每组大约用了93个灯。
算一下R限流=（220V－93×2v）÷18MA=千欧，大约等于2千欧，也就是说每一组的负极上接一个2千欧的水泥电阻，而后三组并联起来，按照红正/黄负接到控制器的输出端。
周边追逐最好提前打好表格，分成的追逐点数量是12或9的倍数。
例如共12×6=72个点。
首尾相连成A1组，首尾相连为B1组，首尾相连为C1组，首尾相连为A2组，……，首尾相连为D6组。
A1至A6再首尾相连形成A组，B1至B6首尾相连形成B组，……依次类推。
详细的LED电子灯箱完整制作教程
详细的LED电子灯箱完整制作教程
制作一个LED电子灯箱是一个相对简单的DIY项目，下面是一个详细
的制作教程。
所需材料：
1.一个透明的亚克力板（尺寸根据自己需要决定）
2.一个铝制外框（尺寸与亚克力板相匹配）
3.LED灯带（长度根据亚克力板的尺寸决定）
4.一个电源适配器
5.电线
6.热熔胶枪
7.螺丝刀和螺丝
步骤：
1.准备工作：将亚克力板放在水槽中，用肥皂水擦洗干净，确保表面
干净无尘。
然后将板擦干。
2.安装灯带：将LED灯带粘贴在亚克力板的边缘，确保灯带平均分布，并与亚克力板的边缘尽可能贴合。
使用热熔胶把灯带牢固地固定在亚克力
板上。
确保灯带完好无损，没有受损的电线或LED。
3.安装电线：连接电源适配器和灯带之间的电线。
将电线一端插入电
源适配器的电源插槽，另一端连接到灯带的电源插槽。
使用热熔胶枪固定
电线，确保电线与灯带连接牢固。
4.安装外框：使用螺丝刀和螺丝将亚克力板和外框固定在一起。
确保亚克力板和外框的边缘完全对齐，并使用螺丝将它们固定在一起。
5.安装支架：根据需要，可以在电子灯箱的两侧或四角安装支架，以便将灯箱固定在墙上或其他表面上。
6.连接电源：将电源适配器插入电源插座，然后打开电源开关，测试灯箱是否工作正常。
如果一切正常，你的LED电子灯箱制作就完成了。
详细的LED电子灯箱完整制作教程
8路多功能循环输出功能图解：
单路流水累加循环点亮
同时闪烁4次
同时闪烁4次
单路累加点亮
单路闪烁3次累加点亮
同时闪炼4次
多功能控制器接法:
循环或多功能循环输出
LED电子灯箱
制作教程
• 串联与并联电路介绍
高亮发光管 R1
正极
负极
控制器
正极 负极
R1
R2 控制器
亮管电子灯箱、电子招牌是新兴的广告 媒体, 具有制作简单、省电、安全、寿命长、 视觉效果好等优点，市场前景极好。
一、电子招牌（亮管亮字）工作原理
亮管电子灯箱市场价格低且需求极大, 亮管电子灯箱是利用超 高亮发光管和亮管控制器组合而成，它可以不断地闪动，还可 以常亮不闪，提高了人们的视觉冲击,它白天晚上24小时不停 工作，随时会引起路人的注意，有效发挥了广而告之的作用, 从而使客户倍受欢迎。
7、维护：如果灯组不亮，1>用万用表直流500V档，黑表笔接
控制器各负极（绿线、黄线、黑线、白线）端，红表笔接控制器 红线公共正极，如果指示跳动在200-220V，说明控制器正常； 黑表笔不动，红表笔依次测量每个亮管两端的电压，如果某个亮 管两个脚电压差别非常大或无电压，说明这个亮管损坏，更换后 再试。注:根据亮管的个数,选用合适的电阻值数值,每路电流控制 在20mA左右。2>用一节9V的电池,从电池正负极引出红+,黑-,两 根线,在故障区测量任意连续串联在一起的三个亮管,红线接第一 个亮管正极,黑线接第三个亮管负极,三个点一起测量,依次向前推 进,直至找到故障点.
新编LED电子灯箱制作教程
（１）、发光效率高
LED经过几十年的技术改良，其发光（２）、耗电量少
LED单管功率0.03～0.06瓦，采用直流驱动，单管驱动电压1.5～3.5伏，电流15～18毫安，反应速度快，可在高频操作。同样照明效果的情况下，耗电量是白炽灯泡的八分之一，荧光灯管的二分之一、日本估计，如采用光效比荧光灯还要高两倍的LED替代日本一半的白炽灯和荧光灯。每年可节约相当于60亿升原油。就桥梁护栏灯例，同样效果的一支日光灯40多瓦，而采用LED每支的功率只有8瓦，而且可以七彩变化。
2、电子灯箱特点
市场前景极好，它具有三大优势
（1）“抓眼球”效果明显
它不断的闪动结合停留，有效的提高了人们的视觉冲击力；有效的提高了广告单位面积利用率。新型电子集成发光系统、电脑CPU中央编程控制，不论灯箱大小，难易程度如何，均可随心所欲地设计、各种文字、甚至图案有序跳跃、交替（2）属于典型的“绿色”灯箱
5、电子灯箱串联与并联电路介绍
（二）技术篇
一、LED电子灯箱祥细制作步骤：
1、设计版面、排灯孔效果图
首先根据客户求，用平面设计软件CorelDRAW 9，将灯箱的大小颜色先设计出来，然后再用CorelDRAW X4 精简版附带的LED排孔软件将LED灯孔排进灯箱里边，稍后
2、电脑输出效果图
建议:红灯组字上限为96---105个,蓝灯组字上限为59---63个,绿灯组字上限为66---70个。
1.串联用的电阻用2W、1K～2K水泥电阻或4W、1K～2K水泥电阻。
2.电阻值计算：电阻值=（220－单组灯管数×单只灯管工作电压）÷18(K),
3.将适当数量的电阻串入各组串联灯珠中，电阻无正负极之分，电阻一端接各组串联亮管中的引出极：“－”（负）极，电阻另一端接到灯珠控制器的负极。
超薄灯箱制作

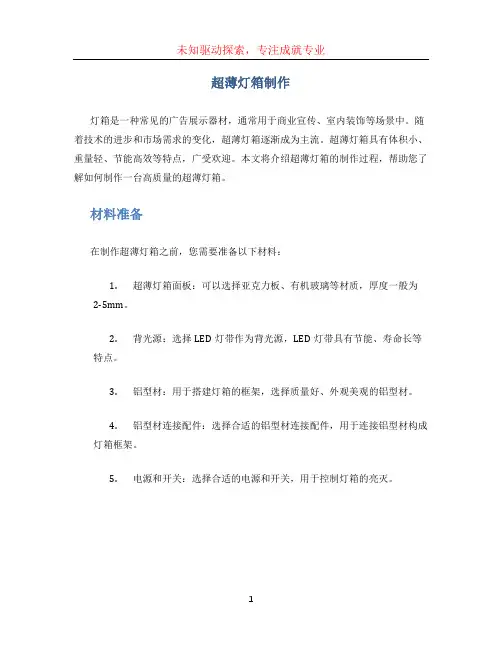

超薄灯箱制作灯箱是一种常见的广告展示器材，通常用于商业宣传、室内装饰等场景中。
随着技术的进步和市场需求的变化，超薄灯箱逐渐成为主流。
超薄灯箱具有体积小、重量轻、节能高效等特点，广受欢迎。
本文将介绍超薄灯箱的制作过程，帮助您了解如何制作一台高质量的超薄灯箱。
材料准备在制作超薄灯箱之前，您需要准备以下材料：1.超薄灯箱面板：可以选择亚克力板、有机玻璃等材质，厚度一般为2-5mm。
2.背光源：选择LED灯带作为背光源，LED灯带具有节能、寿命长等特点。
3.铝型材：用于搭建灯箱的框架，选择质量好、外观美观的铝型材。
4.铝型材连接配件：选择合适的铝型材连接配件，用于连接铝型材构成灯箱框架。
5.电源和开关：选择合适的电源和开关，用于控制灯箱的亮灭。
制作步骤1. 制作灯箱框架首先，我们需要制作灯箱的框架。
使用铝型材和连接配件可以很方便地搭建出灯箱的框架结构。
具体步骤如下：1.根据灯箱的尺寸，按照需要切割铝型材，注意保证切割的准确度。
2.使用连接配件将铝型材连接起来，组成灯箱的框架结构。
3.确保灯箱框架的稳固性和平整度，需要注意框架的水平和垂直度。
2. 安装背光源安装背光源是制作超薄灯箱的重要步骤，LED灯带是一种常见的选择。
具体步骤如下：1.将LED灯带粘贴在灯箱框架的内侧，确保LED灯带均匀分布并覆盖整个灯箱面板。
2.使用导线将LED灯带连接到电源和开关上，确保正负极的连接正确。
3.安装开关，用于控制灯箱的亮灭。
3. 安装灯箱面板灯箱面板是超薄灯箱的显示部分，常见的材料包括亚克力板、有机玻璃等。
具体步骤如下：1.将灯箱面板按照灯箱的尺寸切割成合适的大小。
2.将灯箱面板固定在灯箱框架上，可以使用胶水或其他固定材料进行固定。
4. 调试和验收完成灯箱的制作后，需要进行调试和验收，确保灯箱的正常运行和显示效果。
具体步骤如下：1.接通电源，打开开关，观察LED灯带是否正常发光。
2.检查灯箱面板是否均匀透光，是否存在亮暗或漏光现象。
LED电子灯箱制作教程
LED电子灯箱制作教程首先，我们需要准备一些必要的材料和工具。
材料方面，需要准备铝型材、亚克力板、LED灯珠、透光膜等。
工具方面，需要准备锯子、剪刀、电钻、胶枪等。
接下来，我们开始制作LED电子灯箱的框架。
首先，根据需要确定灯箱的尺寸，并将铝型材按照尺寸进行切割。
然后，使用电钻在铝型材上打孔，用于固定灯箱的各个部件。
接着，将切割好的铝型材连接起来，形成灯箱的框架。
然后，我们需要制作LED灯珠的发光板。
首先，将亚克力板按照灯箱的尺寸进行切割，并确保切割边缘光滑。
然后，将亚克力板放在透光膜上，用剪刀将透光膜按照亚克力板的尺寸裁剪出来。
接着，将透光膜粘贴到亚克力板的表面上，并确保无气泡的产生。
接着，我们需要将LED灯珠固定在发光板上。
首先，使用胶枪将LED灯珠固定在亚克力板的边缘或背面，确保灯珠均匀散布在亚克力板的表面上。
然后，将灯珠连接好电路，接上适配器以及其他的配件。
最后，我们需要将发光板放入灯箱的框架中，并进行固定。
首先，将发光板放入框架的背面，然后使用锁紧装置将其固定在框架上。
接着，将适配器与灯箱的电源线连接起来，并进行测试，以确保灯箱可以正常工作。
这样，一个LED电子灯箱就制作完成了。
在进行制作的过程中，需要注意安全操作，避免发生意外。
同时，为了保证灯箱的使用寿命和显示效果，我们需要定期清洁和维护灯箱，以保持其良好状态。
总结一下，制作LED电子灯箱需要准备材料和工具，然后按照一定的顺序进行制作，最后进行测试和固定。
希望以上介绍能够对大家有所帮助。
Led电子灯箱制作技术3篇
Led电子灯箱制作技术Led电子灯箱制作技术电子灯箱制作技术是一种广告显示器材，广泛应用于商场、超市、机场、地铁、公交车站等公共场所。
Led电子灯箱具有高亮度、能耗低、寿命长等优点，已成为市场上最受欢迎的电子灯箱。
一、材料准备1. 发光二极管(LED)：根据灯箱面积大小，选择LED数量。
2. 固定装置：可选择实心封装、镂空装置、模具注射等固定装置。
3. 动力系统：选用广场云台、升降云台、悬挂云台等动力系统。
4. 外壳材料：根据自己的需求，选择不同材质的外壳材料。
二、制作步骤1. 制作LED灯环：将LED发光二极管分别连接到电路板上，然后将电路板固定在外壳上。
2. 喷漆处理：对LED灯箱的外壳进行喷漆，喷完后不能放在太阳下晒，否则会影响喷漆的硬度。
3. 安装固定装置：根据需求选择和安装固定装置，使LED灯箱固定在合适的位置。
4. 安装动力系统：安装动力系统，保证LED灯箱的亮度和颜色稳定。
5. 漏电检测：使用专业工具进行LED灯箱的漏电检测，确保灯箱的安全性。
6. 安装调试：将LED灯环连接动力系统进行调试，并进行灯光维护和调整。
7. 安装广告内容：LED灯箱制作完成后，安装合适的广告内容进去。
三、维护保养1. 定期清洁：灯箱使用时间长后，应定期清洗灯箱，并更换灯条，保证LED灯箱的亮度和颜色稳定。
2. 注意防水：LED灯箱应注意防水，一旦出现灯箱进水情况，应停止使用，并及时排水。
3. 及时更换零部件：LED灯箱的部件寿命有限，当如LED灯条、动力系统和固定装置出现问题时，应及时更换。
综上所述，LED电子灯箱制作技术的步骤简单，物料准备要求不高，使用寿命长，而且具有防水性能，具有良好的使用性能和市场前景。
用户可以根据自己的需求，选择合适的灯箱制作材料，保证制造的LED电子灯箱具有良好的亮度和色彩效果。
发光灯箱的制作工艺
发光灯箱的制作工艺
发光灯箱是一种常用于商业广告宣传的展示工具，能够增强产品或服务的视觉效果，提高品牌形象和知名度。
下面介绍发光灯箱的制作工艺：
1. 设计：首先，需要根据客户的需求确定发光灯箱的尺寸、形状、材质等规格参数，并进行设计稿的制作。
设计稿需要考虑展示效果、视觉效果、耐用性等因素。
2. 制作框架：根据设计稿的尺寸和形状，制作发光灯箱的框架。
通常采用铝合金、不锈钢等材料制作，具有良好的耐腐蚀性和强度。
3. 安装灯管：将LED灯管或荧光灯管按照设计要求安装在框架内部，注意安装位置和数量的合理性，以达到最佳的发光效果。
4. 安装背板：根据设计要求，选择合适的背板材料进行安装，如亚克力板、PVC板、钢板等。
背板需要具有良好的透光性和韧性，以保证灯光的均匀性和稳定性。
5. 安装电器：根据灯箱的尺寸和功率，选择合适的电器设备进行安装，如电源、控制器等。
同时，需要进行电气安全检测，确保灯箱的安全可靠性。
6. 维护保养：定期进行灯管更换、背板清洁等维护保养工作，以保证灯箱的长期使用效果和寿命。
以上是发光灯箱的制作工艺，需要注意的是，制作发光灯箱需要考虑多方面因素，如设计、制作、材料选择等，只有综合考虑，才能制作出高品质、高效果的发光灯箱。
做LED电子灯箱的实践经验
做LED电子灯箱的实践经验
1.做led电子灯箱的实践经验红黄灯电流控制在15ma以内,兰白绿灯电流控制在12ma 以内.
2.红黄灯每组串接不超过105只,兰白灯不超过63只,绿灯不超过70只.
3.如果电阻失灵可以减少1-3k,特别注意电阻与铝塑板的绝缘.
4.电烙铁温度无法过低,冲压时间无法少于3秒,最出色配带防静电手腕,以避免灯珠被打穿.
5.控制器周边钻些小孔以散热,控制器说铝塑板之间用ab胶粘,防脱.
6.灯脚刮清漆以避免水解.
7.钻孔时钻速调慢一点,打出的孔不会起毛边.8.注间分辩正负极,灯内部金属片大的
一端是负极.9.所有公共正极可以用一根线接到控制器上.
10.铝塑板,边框与灯脚和电阻之间一定必须搞好绝缘工作.
附件的正确使用
每个控制器都备有最合适数量的附件，就是为了便利制作准备工作的，包含热缩套管
和塑料线卡，如果不能恰当采用，弃之可惜！
1：热缩套管：是为了延长控制器的输入、输出线使用的，省去了再用绝缘胶布粘的
麻烦。
将要延长的线两端拨去很短的一段（2mm左右），用烙铁上锡，将套管剪合适的一段，套在需要包的线上，再将两根线焊在一起后，将套管移到焊接处，用烙铁后边或者其
他加热，套管遇热会收缩，将焊接好的线头套住，非常的方便。
2：塑料线卡：可以将体积和重量较重的控制器置放在已经紧固不好的led灯的旁边，用线卡先用控制器两端的线，紧固在稳固的led灯的脚上，虽然控制器貌似活动的，但是
这样比用胶粘还要可信，因为胶时间短了可以老化、开裂，而先用的线卡不必开裂。
塑料
线卡也可以用作先用顺利完成了的灯箱内部的连线，并使其规范、整齐。
