2021年ABB——ACS510系列变频器PID控制参数设定
ACS510 PID设置
自己设计用ACS510做恒压供水，一拖一的，AI1为压力设定值（4-20mA对应0-50Hz），AI2为压力反馈值（4-20mA对应0-50Hz），AO1为输出频率。
选择的是PID宏，因为以前没有用过ABB的变频，有些疑问和参数设置问题请教大家。
先谢过大虾们了！当然基本的各种额定值就不提了，128=（PID设定值，这个是选择的单位和比例吗，应该怎么设）130=（PID反馈值，意思同上）132=（PID偏差值，这个如果不用睡眠功能是不是可以不设定啊，如果选择模拟量1为压力给定值是不是不能用睡眠功能了？）1101=11102=01103=？（这个不知道该怎么设定）1104=0HZ1105=50HZ1301=25%（4/16*100%=25%，这样算对吗）1302=100%（这个是100%还是125%呢？）1303=？（默认应该可以吧）1304=25%（同1301）1305=100%（同1302）第15组参数应该怎么设定（只需要AO1输出实际频率）21组参数，即起始转矩是否需要提升呢（我选的是5.5Kw变频带载5.5Kw循环水泵）4001=1（P增益，这个需要有经验的大哥们明示，小弟万分感谢）4002=0.5（积分时间，这个PI调节器小弟只知道：P来调节系统的稳定性，震荡不震荡，而I则是系统的响应速度吧回到稳态快慢，不知道说得对不对，牛人大哥们是否可以告诉小弟调这个的方法和步骤呢，告诉我在哪个范围内调试也行，感谢大哥们了）4005=04006=MA?（PID实际值的单位）4007=1（不知道适合不适合，请各位指教）4008=？（需要指点）4009=？（同上）4010=14011=4mA4012=20mA4014=1（ACT1为反馈值）4016=2（取AI2为ACT1）4018=24019=100%睡眠功能在外部AI1为设定值得情况下能启用吗，睡眠偏差是怎样设定的？外部/修正PID（即42组参数）需要使用吗，热心的大哥们如果兴致好的话不妨教教小弟怎么用这个"外部/修正PID",歇过各位，请各位大虾不吝赐教。
ABB510(PID)变频调试参数 (2)
ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。
这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。
2、设置99组应用宏中的9902为PID宏。
3、若硬件端子上远传压力表接在AI1上，则
设置
与
400欧
PID
现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。
这个状态非常有用，有了它，你不需要再换算。
5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要
的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。
若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。
PID设置算是初步完成了。
6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。
那么
注：1、表格中没注明的参数，可不用设定。
2、压力给定值由参数4011组设定：4公斤对应40%；
5公斤对应50%，依此类推。
3、4019组参数根据远传压力表量程而设定：压力表量程。
ABB——ACS510系列变频器PID控制参数设定
ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的之阿布丰王创作一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了，电压信号接AI1上，4-20MA 的话在13组中将下限调成20%。
继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了！稳压参数在40组，睡眠也在这组，自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑，有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分：0|解决时间：2009-5-14 16:04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题弥补：有一个远传压力表，一台供水，压力不敷时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定，关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制）具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC循环软起控制）压力值在4011设定（用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数：833次悬赏分：50|解决时间：2010-5-26 16:41 |提问者：dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC，恒压供水。
要求：先一台泵运行，压力缺乏，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不敷，投第三台。
水压高出要求，变频器输出减泵信号给PLC。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。
ABB-ACS510变频器参数设置
2021/10/10
24
9907 MOTOR NOM FREQ ( 电机额定频率) 定义电机额定频率。
• 范围： 10...500 Hz ( 通常是 50 或60 Hz)。 • 设定频率点，使得变频器输出电压在该点时等于电机额定
电压。
• 弱磁点= 电机额定频率X 供电电压/ 电机额定电压。
2021/10/10
2021/10/10
27
2021/10/10
28
Group 10: 输入指令 这组参数所含内容: • 定义用于控制起停，方向的外部控制源 ( 外部1 和 外部2) 。 • 电机方向锁定或允许电机正反转。
1001 EXT1 COMMANDS （外部1 命令） 定义外部控制 1 (EXT1) – 设定起、停和方向。 0 = NOT SEL – 没有外部命令源控制起、停和方向。 1 = DI1 2- 线控制起停 。 • DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 • 参数 1003 定义方向。选择 1003 = 3 ( 双向) 等效于 1003 = 1 ( 正向)。 2 = DI1, 2 2- 线控制起停、方向。 • DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 • DI2 控制方向( 参数1003 应该设为3 ( 双向))。 (DI2 得电= 反转; 失电= 正转)。
2021/10/10
33
1102 EXT1/EXT2 SEL (外部1/外部2 选择)
• 此参数用于选择 外部1/ 外部2。 这样，定义了相关的起停和方向指令 以及给定。
• 0 = 外部1 – 选择外部控制1 (外部1)。 • •参见1001 EXT1 COMMANDS 定义外部1的起 / 停 / 方向。 • •参见1103 REF1 SELECT 定义 外部1的给定。 • 1 = DI1 – DI1的状态决定了外部1/外部2的取向。(DI1 得电= 外部2;

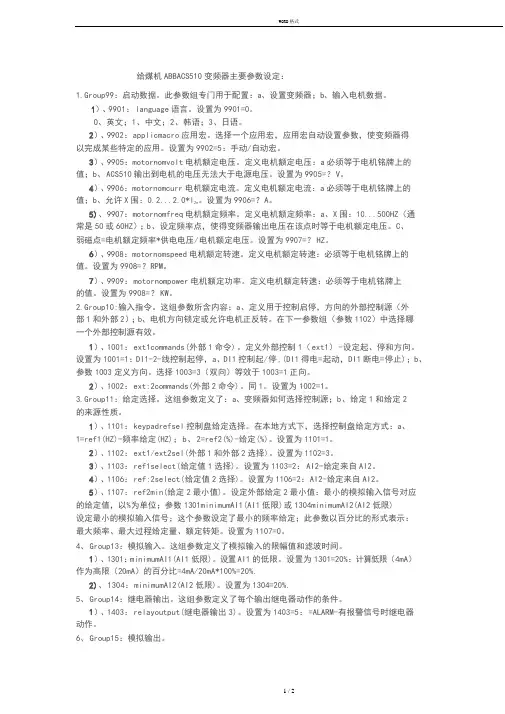

ABBACS510变频器主要参数设定：
给煤机ABBACS510变频器主要参数设定：1.Group99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motornomvolt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motornomcurr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许X围：0.2...2.0*l2n。
设置为9906=？A。
5)、9907：motornomfreq电机额定频率。
定义电机额定频率：a、X围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motornomspeed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2.Group10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,(DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
ABB ACS510 变频器主要参数设定：
给煤机ABB ACS510 变频器主要参数设定：之蔡仲巾千创作2.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language 语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applic macro 应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt 电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr 电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq 电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed 电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motor nom power 电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,(DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
ABB ACS510 变频器主要参数设定：
给煤机ABB ACS510变频器主要参数设定：1.Group 99：启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1）、9901：language语言。
设置为9901=0。
0、英文；1、中文；2、韩语；3、日语。
2）、9902：applicmacro应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为9902=5：手动/自动宏。
3）、9905：motor nom volt电机额定电压。
定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=？V。
4）、9906：motor nom curr电机额定电流。
定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0 *l2n。
设置为9906=？A。
5)、9907：motor nom freq电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C、弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？HZ。
6）、9908：motor nom speed电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？RPM。
7）、9909：motornompower电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为9908=？KW。
2. Group 10：输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1）、1001：ext1 commands(外部1命令)。
定义外部控制1（ext1）-设定起、停和方向。
设置为1001=1：DI1-2-线控制起停，a、DI1控制起/停,( DI1得电=起动，DI1断电=停止)；b、参数1003定义方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

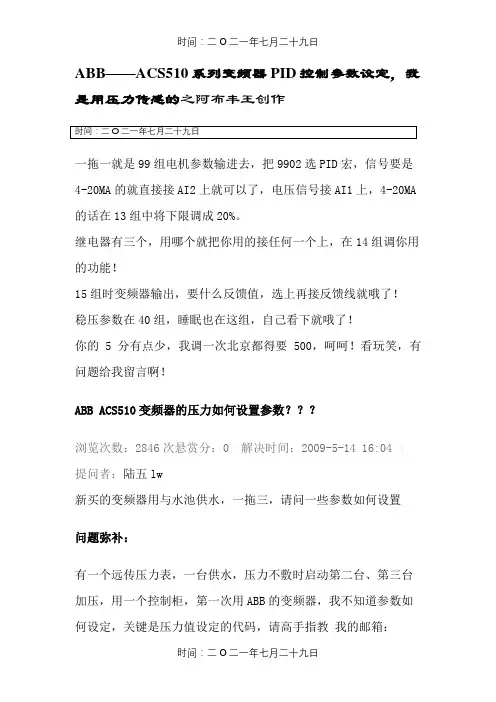

ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的
欧阳光明（2021.03.07）
一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了，电压信号接AI1上，4-20MA 的话在13组中将下限调成20%。
继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！
15组时变频器输出，要什么反馈值，选上再接反馈线就哦了！
稳压参数在40组，睡眠也在这组，自己看下就哦了！
你的5分有点少，我调一次北京都得要500，呵呵！看玩笑，有问题给我留言啊！
ABB ACS510变频器的压力如何设置参数？？？
浏览次数：2846次悬赏分：0| 解决时间：2009-5-14 16:04 | 提问者：陆五lw
新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题补充：
有一个远传压力表，一台供水，压力不够时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定，关键是压力值设定的代码，请高手指教我的邮箱：
压力设定在40组（因为咱们的一定是稳压控制）
具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，
AI2默认电流信号。
继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC循环软起控制）
压力值在4011设定（用你要的水压数比上你水压表的总量程求得
的百分比就是这组参数，注意4010这时选19就是内部给定）
压力值会有偏差，自己找下就行。
还有什么问题可以给我留言！
abb变频器ACS510恒压供水时具体参数设置
浏览次数：833次悬赏分：50| 解决时间：2010-5-26 16:41 | 提问
者：dongbao10
有ACS510变频器一台，三台电机，远传压力表及PLC，恒压供水。
要求：先一台泵运行，压力不足，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不够，投第三台。
水压高出要求，变频器输出减泵信号给PLC。
先设定的参数如
下： 9902=6 1001=1 1002=1 1101=2 1102=7 1106=19 1401=8
1402=9 1403首先，增泵信号不用变频器给PLC，而是PLC跟具现场压力和设
定目标自行计算出来的，变频器的运行及频率也应该是PLC给的，
其次，ACS510完全可以独立进行恒压控制，没必要采用PLC，除非你要做图控。
给你独立控制的参数设定：
1002 DI1
1101 给定2
1102 外部2
1103 AI2
1402 PFC
- -
2003 25
2008 50
2202 20
2203 25
3415 AI2
4001 2
4002 6
4010 内部
4011 27.50%
4012 1.00%
8103 1.00%
8104 1.00%
8105 1.00%
8109 49HZ
8110 49HZ 8111 49HZ 8112 20 8113 23 8114 26 8116 10 8117 2 8120 DI3 8124 10 8125 10 8127 3 9902 7。
