Thermo Nicolet拉曼光谱仪工程师安装现场培训标准程序及确认单
显微拉曼光谱仪安全操作及保养规程
显微拉曼光谱仪安全操作及保养规程前言显微拉曼光谱仪是一种高精度的科学仪器，具有较高的分辨率和精度，可以用于分析各种样品的结构和化学反应。
在使用过程中，需要注意一些安全操作规程和保养维护事项，以保证仪器的性能和寿命。
本文将详细介绍显微拉曼光谱仪的安全操作流程和保养规程，以促进仪器的安全使用和长期维护。
安全操作规程1. 准备工作在使用显微拉曼光谱仪前，需要进行以下准备工作：1.穿戴实验室安全防护用品，如实验室服、手套、防护眼镜等；2.确认仪器处于干燥、清洁和整洁的状态，检查系统是否正确启动；3.开启仪器前，确保样品、膜片等试剂物品已准备好，没有磨损、污染和损坏。
2. 操作流程启动显微拉曼光谱仪前，需按以下操作流程进行：1.打开电源，启动仪器前请确保连接稳定；2.开启激光，等待激光达到稳定；3.调整样品位置，确保样品与激光光路垂直；4.开始实验，记录实验数据，注意保存数据。
在操作过程中，还需注意以下安全事项：1.避免观察强光源，尤其是直接注视激光；2.避免触碰激光光路或样品表面，以免造成伤害；3.避免在仪器处堆放过多试剂物品或杂物，以免影响操作。
3. 关机操作仪器使用完毕后，需按以下操作进行关机：1.关闭电源；2.等待激光完全关闭；3.清洁样品台和周围区域，尤其是减压污染区；4.断开所有的传感器和信号电缆。
4. 废弃物处理将不再使用的旧试剂或废弃样品按照实验室废弃物规定进行分类处理，以免对环境造成污染。
保养规程1. 定期清洁显微拉曼光谱仪需要定期清洁，以保持仪器的灵敏度和性能。
清洁时，需采用专门的清洁剂和工具，避免使用腐蚀性或切割性强的材料，避免损坏仪器。
2. 定期校正定期校正显微拉曼光谱仪是保养维护的关键步骤之一。
校正包括检查、标定、调整和修复仪器部件和配件，以保证仪器的准确性和可靠性。
3. 定期维保定期维保显微拉曼光谱仪是延长仪器寿命和保证仪器性能的关键步骤之一。
维保包括更换易损部件、检查传感器和信号电缆、检查光源和激光管等。
拉曼光谱仪管理方法
拉曼光谱仪管理方法一、拉曼光谱仪简介激光共聚焦拉曼光谱仪HORIBA，XploRA Plus，具有常温和高温（最高温度可达900℃）两种工作台。
拉曼光谱是与红外互补的分子振动光谱，从拉曼光谱的图谱中可得到四个参数：频率、强度、偏振特性及峰形。
通过拉曼光谱可检测有机物、无机物、高分子、生物分子、纳米材料等的基团，以及材料的二级结构、改性特性等。
二、操作培训为保证测试过程的顺利进行和设备的安全，每年九月份，院测试中心聘请仪器公司的工程师来学校对相关学生进行培训，每名学生需交纳培训费（报名时每人预交培训费300元，培训完毕以后，根据实际费用均摊，多退少补），院测试中心人员对培训合格者备案，只有培训合格者将来才可上机操作。
希望各位老师派责任心强、动手能力强的学生来参加培训，以保证将来测试结果的准确和设备的安全。
三、样品准备及要求样品须按照《拉曼光谱测试规程》（见附件1）提前准备好。
如有不确定的细节，须提前咨询测试中心老师，待样品准备合格后，方能预约进行测试。
样品准备需要的载玻片、比色皿等耗材需自行购买。
样品如果含有毒性、有挥发性等对环境产生危害的物质，必须密封测试以确保仪器和操作人员的安全。
四、样品预约及测试测试方案由学生根据课题需要与导师商定，学生送样时需持经导师同意的预约登记表到逸夫楼301进行预约。
经管理人员同意后，由参加培训合格的学生在管理人员的指导下完成样品测试。
学生仅限于样品的制作、装载、卸载及电脑软件操作，其他仪器相关的硬件设施禁止触碰。
测试数据一律采用光盘刻录，不得采用优盘拷备。
由于仪器系统开启、关闭和工作台的更换、调整等耗时较长，为了提高工作效率，仪器管理人员将根据送样情况，集中安排测试时间。
五、样品测试收费标准样品收费标准为200元/机时。
不足半小时者，按半小时计；超过半小时，不足1小时者，按1小时计。
测试样品所耗机时由送样及操作学生认可并签字，测试中心将凭此据和预约登记表跟指导教师结帐。
激光拉曼光谱仪操作步骤
激光拉曼光谱仪操作步骤1.准备工作a.确保激光拉曼光谱仪处于正常工作状态，包括激光源，光栅，探测器等。
b.准备密度适当、浓度一定的样品，在分析前需要将样品与适当的溶剂混合并充分搅拌均匀。
2.连接光谱仪与电脑a.使用合适的接口线将激光拉曼光谱仪与电脑连接。
b.打开相应的软件，并确保与光谱仪的通信正常。
3.光谱参数设置a. 设置激光波长，通常采用532nm的激光器。
b.确定激光功率的大小，以避免样品受到破坏。
c.设置测量模式，如单次扫描，累积扫描等。
d. 设置数据采集范围，一般在200cm-1到4000cm-1之间进行。
4.校准仪器a.使用标准物质进行光谱仪的校准，以确保仪器的准确性和精确度。
b.选择合适的标准物质，通常使用苯环，硅酸盐等标准品。
5.放置样品a.将准备好的样品放置在样品台上，并固定好。
b.通过调整样品台的位置和角度，使得激光能够与样品充分接触。
6.开始光谱测量a.点击软件上的开始测量按钮，仪器会开始对样品进行光谱扫描。
b.当测量完成后，软件会自动保存所得的光谱数据。
7.数据分析a.使用相应的软件对测得的光谱进行数据处理和分析。
b.可以绘制光谱图，寻找峰值，计算峰谷比等。
8.结果分析与报告a.对测量结果进行分析和解释。
b.如果需要，可以撰写报告或论文，并将结果展示给他人。
以上是激光拉曼光谱仪的基本操作步骤，通过实际操作和数据分析，可以得到所需的光谱信息以及结构和化学组成的相关数据。
需要注意的是，在操作过程中要注意安全，避免激光伤害和化学品的误食等问题。
拉曼光谱仪使用方法
拉曼光谱仪使用方法拉曼光谱仪是一种非常重要的分析仪器，它可以通过测定样品的散射光谱来获取样品的结构和成分信息。
在科研和工业生产中，拉曼光谱仪被广泛应用于材料分析、生物医药、环境监测等领域。
本文将介绍拉曼光谱仪的使用方法，帮助用户更好地掌握这一分析工具。
1. 准备工作。
在使用拉曼光谱仪之前，首先要做好准备工作。
确保仪器处于正常工作状态，检查激光源、光谱仪、样品舱等部件是否完好。
同时，要准备好待测样品，并确保样品的表面干净，无杂质。
另外，还需要准备好实验记录表格，用于记录实验参数和结果。
2. 样品测量。
将待测样品放置在拉曼光谱仪的样品舱中，调整样品的位置和角度，使其能够充分受到激光照射。
然后，选择合适的激光功率和波长，进行拉曼光谱的测量。
在测量过程中，要确保样品处于稳定状态，避免外界干扰。
同时，要根据实验需要选择合适的光谱扫描范围和积分时间，以获取高质量的光谱数据。
3. 数据处理。
获取样品的拉曼光谱数据后，需要进行数据处理和分析。
首先，对光谱数据进行平滑处理，去除噪声干扰，使光谱曲线更加平滑。
然后，对光谱数据进行峰识别和峰拟合，找出光谱中的特征峰，分析样品的成分和结构信息。
最后，根据实验需求，可以对光谱数据进行定量分析，计算样品中各成分的含量。
4. 结果分析。
根据数据处理得到的光谱结果，可以对样品进行结构和成分分析。
通过对比标准样品的光谱数据，可以确定样品中的化学成分和物质结构。
同时，还可以通过拉曼光谱的特征峰位置和强度，对样品进行定性和定量分析，了解样品的性质和特征。
最后，将实验结果整理成报告或论文，用于科研和生产应用。
5. 仪器维护。
在使用拉曼光谱仪之后，要进行仪器的维护和保养工作。
及时清洁和保养激光源、光谱仪和样品舱等部件，确保仪器的正常运行。
同时，要定期对仪器进行校准和检验，保证测量结果的准确性和可靠性。
另外，还要做好实验记录和数据存储工作，保存好实验数据和结果，以备后续分析和复查。
通过本文的介绍，相信大家对拉曼光谱仪的使用方法有了更深入的了解。
Nicolet-is5红外光谱仪检定标准操作规程
1 目的建立Nicolet is5红外光谱仪的检定规程,确保仪器的性能可靠和测量的准确性.2 范围适用于Nicolet is5红外光谱仪的检定.3 职责质量检验部负责执行此规程,质量保证部负责监督实施.4 定义无.5 内容5.1 检定项目和技术要求5.2 检定环境5.2.1 环境温度：16～25℃,相对湿度：≤60%；5.2.2 仪器应置于平稳的工作台上,不应有强光、强气流、强烈振动和强电磁干扰；5.2.3 环境无腐蚀性气体、烟尘干扰；供电电源电压220V±22V,频率50Hz±1Hz. 5.3 标准物质5.4 检定内容5.4.1 波数示值误差与波数重复性Nicolet is5红外光谱仪扫描范围为4000cm-1~400cm-1,分辨率为4.0cm-1,常用扫描速度,扫描次数为15.待Nicolet is5红外光谱仪稳定后,采集空气本底背景,扫描聚苯乙烯红外波长标准物质,测量3027cm-1,2851cm-1,1601cm-1,1028cm-1,907cm-15个主要吸收峰.重复测量3次.按公式〔1〕计算,取△V绝对值最大值为波数示值误差.按公式〔2〕计算,取δv绝对值最大值为波数重复性.∆v=⎺v i－v〔1〕δv=v max－v min〔2〕式中：∆v ——波数示值误差,cm-1；δv ——波数重复性,cm-1；⎺vi ——第i峰值波数测量平均值,cm-1；v ——第i峰波数标准值,cm-1；v max——第i峰波数测量最大值,cm-1；v min——第i峰波数测量最小值,cm-1.5.4.2 透射比重复性在5.4.1取得的测量谱图中,选取峰值透射比分别为10%,20%,40%的主要吸收峰,读取峰值得透射比,按公式〔3〕计算,取R T绝对值最大值为透射比重复性.R T=T max－T min 〔3〕式中：R T ——透射比重复性,%；T max ——聚苯乙烯峰值透射比最大值,%；T min ——聚苯乙烯峰值透射比最小值,%；5.4.3 分辨力5.4.3.1 分辨苯环特征吸收峰的个数在5.4.1取得的测量谱图中,检查并记录波数在3200cm-1~2800cm-1范围内,谱图可分辨的吸收峰的个数,见图1.5.4.3.2 分辨深度在5.4.1取得的测量谱图中,测量2851cm-1〔峰〕与2870cm-1〔谷〕之间的峰谷深度和1583cm-1〔峰〕和1589 cm-1〔谷〕之间的峰谷深度,用T表示.见图2和图3.5.4.3.3 半高宽Nicolet is5红外光谱仪扫描范围为4000cm-1~400cm-1,分辨率为最佳分辨率〔数值最小〕,常用扫描速度,扫描次数为15.待仪器稳定后,采集空气本底背景,测量空气中水气在1554.4cm-1吸收峰的半高宽.见图4.5.4.4 本底光谱能量分布按5.4.1条件设定仪器参数.待Nicolet is5红外光谱仪稳定后,采集空气本底背景,分别测量本底光谱中能量最高点波数处的能量E max和4000cm-1处的能量E4000.按公式〔4〕计算本底光谱能量分布.本底光谱能量分布=E4000/E max〔4〕式中：E4000——4000cm-1处的能量；E max——能量最高点波数处的能量.5.4.5 100%线的平直度Nicolet is5红外光谱仪扫描范围为4000cm-1~400cm-1,分辨力为4.0cm-1,常用扫描速度,扫描次数为45,待Nicolet is5红外光谱仪稳定后,采集空气本底背景,扫描空气光谱.测量3200cm-1~2800cm-1、2200cm-1~1900cm-1和800cm-1~500cm-1波数范围内100%线的投射比变化量.按公式〔5〕计算100%线的平直度.见图5.T100=T100max－T100min 〔5〕式中：T100——100%线的平直度,%；T100max——每段波数范围内透射比最大值,%；T100min——每段波数范围内透射比最小值,%.5.4.6噪声在5.4.5取得的测量谱图中,手动测量计算2100cm-1~2000cm-1范围内噪声.按公式〔6〕计算噪声.见图6.T0=T0max－T0min式中：T0——噪声,%；T0max——每段波数范围内透射比最大值,%；T0min——每段波数范围内透射比最小值,%.5.5 检定周期Nicolet is5红外光谱仪的检定周期为1年,若更换部件或对仪器性能有怀疑的,应随时检定,并记录检定结果.6 附件6.1 R-0.0-01- SOP-EF06-025Nicolet is5红外光谱仪检定记录6.2 R-0.0-02-SOP-EF06-025Nicolet is5红外光谱仪检定报告7 相关文件SOP-EF04-125Nicolet is5红外光谱仪标准操作规程8 参考资料8.1 《中华人民共和国药典》2015年版四部8.2 《傅立叶变换红外光谱仪校准规范》JJF1319-20119 变更记载。

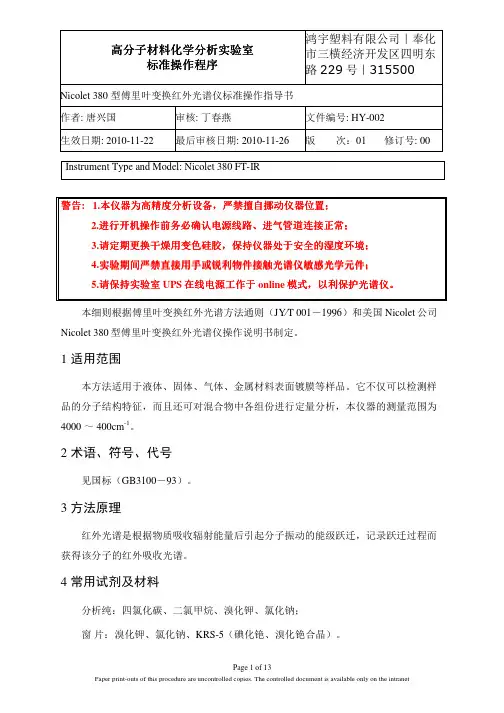

Nicolet 380 型傅里叶变换红外光谱仪标准操作指导书(SOP)
Nicolet 380 型傅里叶变换红外光谱仪标准操作指导书 作者: 唐兴国 审核: 丁春燕文件编号: HY-002生效日期: 2010-11-22最后审核日期: 2010-11-26版 次：01 修订号: 00警告: 1.本仪器为高精度分析设备本仪器为高精度分析设备，，严禁擅自挪动严禁擅自挪动仪器仪器仪器位置位置位置；；2.进行开机操作前务必确认电源线路进行开机操作前务必确认电源线路、、进气管道连接正常进气管道连接正常；；3.请定期更换干燥用变色硅胶请定期更换干燥用变色硅胶，，保持仪器处于安全保持仪器处于安全的湿度的湿度的湿度环境环境环境；；4.实验期间严禁直接用手或锐利物件接触光谱仪敏感光学元件实验期间严禁直接用手或锐利物件接触光谱仪敏感光学元件；；5.请保持实验室UPS 在线电源工作于online 模式模式，，以利保护光谱仪以利保护光谱仪。
本细则根据傅里叶变换红外光谱方法通则（JY ⁄T 001－1996）和美国Nicolet 公司Nicolet 380型傅里叶变换红外光谱仪操作说明书制定。
1 适用范围本方法适用于液体、固体、气体、金属材料表面镀膜等样品。
它不仅可以检测样品的分子结构特征，而且还可对混合物中各组份进行定量分析，本仪器的测量范围为4000 ～ 400cm -1。
2 术语、符号、代号见国标（GB3100－93）。
3 方法原理红外光谱是根据物质吸收辐射能量后引起分子振动的能级跃迁，记录跃迁过程而获得该分子的红外吸收光谱。
4 常用试剂及材料分析纯：四氯化碳、二氯甲烷、溴化钾、氯化钠； 窗 片：溴化钾、氯化钠、KRS-5（碘化铯、溴化铯合晶）。
Instrument Type and Model: Nicolet 380 FT-IRNicolet 380 型傅里叶变换红外光谱仪标准操作指导书作者: 唐兴国审核: 丁春燕文件编号: HY-002生效日期: 2010-11-22 最后审核日期: 2010-11-26 版次：01 修订号: 005 检测仪器5.1仪器技术参数仪器名称：傅里叶变换红外光谱仪型号：Nicolet 380测试波数范围：4000 ～ 400cm-1波数精度：≤0.1 cm-1分辨率： 0.1～16cm-1，一般测试样品使用4cm-1分辨率就可以达到要求。
拉曼仪使用步骤
拉曼仪使用步骤
1.开机顺序：打开主机电源（请勿触碰上面四个小按钮）→打开电脑，运行电脑桌面WIRE 3.4软件，进行自检（点击Reference All Motors）→旋转所需激光钥匙（顺时针打开，逆时针关闭）→开启显微镜电源（电源功率调制最小）；
2.硅片校正（静态扫描520cm-1、激光功率100%、曝光时间1s）；
3.设置实验条件，放置样品，对焦后采集谱图（具体使用详见培训手册，仪器可用功能：谱图采集、mapping、深度测试）；请注意，更换样品时将电动平台降低或拉出，以免碰到镜头；
4.实验结束后使用光盘拷贝数据（请勿使用U盘）；
5.关机顺序：关闭激光→关闭软件→关闭显微镜电源（电源功率调制最小）→关闭主机电源。
Raman 实验注意事项
1.只有培训合格具有操作资格者预约机时后方可进行拉曼测试；
2.请保持实验室空调开启并固定在25°C，温度上下2~3°C的波动；同时应注意抽湿机正常工作（干燥），适度控制在60%以下，以免湿度过大影响仪器寿命；每位实验者必须记录实验初始和结束时温度计数值；
3.进入实验室请传着实验服和换穿拖鞋，保持实验室整洁和无尘状态；严禁在实验室进餐；
4.个人实验用品请放在实验操作台上，请勿将实验用品放在仪器平台上；实验结束后，请确认已带走所有的个人实验用品；
5.请注意保护镜头，需要更换镜头时操作要小心，避免触碰到镜头的透镜部分。
严禁将镜头直接放在平台上，避免污染或坠落；
6.请勿对仪器进行自己不要熟悉的操作，如有特殊要求或认为仪器状态不正常时，联系仪器的管理员；
7.请严格按照各仪器的使用方法开机，开启显微镜前请确认白光光源的功率在最低的位置。
拉曼光谱技术使用教程
拉曼光谱技术使用教程引言拉曼光谱技术是一项重要的分析方法，它可以用于研究样品的化学结构和组成。
本文将介绍如何使用拉曼光谱技术进行样品分析，并探讨其在不同领域的应用。
一、什么是拉曼光谱技术拉曼光谱技术是一种非破坏性的光谱分析方法，它基于拉曼散射现象。
当样品受到激光的照射时，其中的分子会发生振动，从而产生散射光。
拉曼光谱通过测量散射光的频率和强度来分析样品中的分子结构及其组成。
二、使用拉曼光谱技术的步骤1. 准备样品：首先需要准备样品，并确保其适合进行拉曼光谱分析。
样品应具有透明度，避免强烈吸收激光光源。
对于固体样品，可以使用显微镜将其放在透明的载玻片上进行分析。
对于液体样品，可以使用透明的玻璃容器。
2. 调整仪器：根据样品的特点和需求，调整拉曼光谱仪的参数。
包括选择适当的激光波长、调整激光功率和选择合适的光谱范围等。
同时，还要确保仪器的正常运行和校准。
3. 采集光谱：将样品放置在拉曼光谱仪的样品台上，确保样品与激光光源相互作用。
用适当的时间来采集散射光的光谱图。
为了提高样品信号的强度，可以使用累积多个光谱的方法。
4. 数据分析：将采集到的光谱数据进行分析，可以使用各种软件和算法。
通常，拉曼光谱数据会被转换成图形或谱峰来解释化学结构或进行定量分析。
三、拉曼光谱技术的应用1. 药物研发：拉曼光谱技术可以用于研究药物的结构和成分。
通过比较药物原料与制剂的拉曼光谱，可以确定其纯度和稳定性，从而提高药物品质。
2. 食品分析：拉曼光谱技术可以用于食品成分的分析和鉴别。
通过测量食品样品的拉曼光谱，可以确定其成分、添加剂和质量。
3. 生物医学领域：拉曼光谱技术在生物医学领域中有广泛的应用。
它可以用于检测细胞和组织的变化，诊断疾病，监测药物在体内的分布等。
4. 环境监测：拉曼光谱技术可用于环境样品的分析，如水质分析、空气中污染物的检测等。
它具有非侵入性和快速响应的特点，适用于现场的环境监测。
结论拉曼光谱技术是一项重要的分析工具，它在多个领域中有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器现场安装培训完成，且用户能够自行进行简单实验 用户负责人: 被培训人: 工程师： 日期:
Nicolet 拉曼光谱仪工程师安装现场培机部分
a) b) c) d)
介绍仪器的型号、名称及功能 演示仪器光路和工作原理 介绍激光器，滤波器，光栅的功能，安装 解释仪器的工作环境，防潮，防尘工作 拉曼附件部分 a）拉曼附件名称、附件及作用 b）解释附件的工作原理，介绍附件的使用环境 数据系统部分 a）计算机配置要求介绍、主机序列号及计算机报修问题介绍 b）防病毒注意事项和系统崩溃的后果和责任
三、仪器维护
a）激光器，光栅，滤波器的注意事项 b）系统准直，校正，准直工具的注意事项 c）系统的防尘措施 e）解释最小更换部件（LRU） ，指导用户可更换 LRU f）软件的备份及重装，定期备份测试数据
四、服务及保修
a）介绍仪器的保修期，维保等事项 b）介绍公司的 8008105118；400650118 服务，解释报修、上门服务流程 c）服务工程师的自我介绍
二、基本操作：
开/关机 a）介绍计算机及主机的开/关机注意事项 b）仪器指示灯及按钮介绍 c) 仪器及激光器稳定时间介绍 d）解释 Smart background 意义 仪器操作使用 a) 开启软件，解释实验参数的各种设置，软件（imaging）的设置 b) 培训系统的准直，包括原理，操作 c）培训系统的校正，包括校正意义，操作 d）样品基本测试操作步骤，包括 Microscope，MAPPING e）谱图的显示方式、基本数据处理操作 f）数据及报告的生成、保存及打印操作 g）帮助菜单的使用 性能测试 a) 运行各激光器的 performance test，确认测试结果 b）运行 平台的初始化（Microscope） c）Mapping Imaging 校正 （Microscope）
