高精度差分在高德地图上的多点实时定位
高精度差分在高德地图上的多点实时定位
作者：李庭威王峰汪进夏佩邱文添龙保任李学易
来源：《电脑知识与技术》2017年第23期
摘要：为了将高精度差分位置信息显示在高德地图上，通过搭建基于Python的服务器读取rtklib传来的位置信息，提取出经纬度并传给浏览器。
通过编写基于JavaScfipt的HTML文件，调用高德地图API，利用AJAX技术，在地图上实时更新测量点的位置。
实验结果实现了多点高精度差分定位的可视化。
关键词：rtklib；Python服务器；高德地图；JavaScript；实时定位
1背景
GPS（Global Positioning svstem）全球定位系统现在已经广泛应用于各行各业，可以提供覆盖全球的导航以及定位服务。
高精度的GPS测量必须要采用载波相位观测值。
RTK定位技术基于载波相位观测值，能够实时地提供测量点的三维定位坐标，而且可以精确到厘米级。
本项目用到的RTKLIB是日本东京海洋大学（Tokyo University of Marine Science and Technology）开发的开源程序包，供标准的GNSS全球导航系统使用。
高德地图是高德软件开发的一款免费在线导航产品，被广泛应用于智能手机和电脑上。
由于RTKLIB一次只能输出一个信号，所以本项目通过打开多个RT—KLIB窗口并设置不同的输出端口，传给基于Python 开发的多线程后台。
为了能在智能手机和电脑上都能实时显示定位点的位置，本项目开发了适用于多平台多终端的前端页面，并利用AJAX（Asynchronous Javascript And XML，异步的Javascript与XML技术），使得不用刷新页面也能在浏览器页面的高德地图中实时更新位置。
2高德地图多点实时定位的实现
2.1搭建基于Python的服务器
Python是一种面向对象、直译式的电脑程序语言。
它包含了一组功能完备的标准库，能够轻松完成很多常见的任务。
本项目主要用到了Bottle框架。
Bottle是一个简单高效的遵循WSGI的微型python Web框架。
说微型，是因为它只有一个文件。
本项目用了Bottle框架的Route和Server特性，Route能把请求映射到函数，建立简洁动态的URLs。
在浏览器请求URL 的时候，bottle框架会根据URL调用与之相应的函数，然后将函数的返回值发送到浏览器。
打开RTKLIB并设置好端口后，需要将数据传给Python后台，这里需要用到TCP（传输控制协议）和IPf网际协议）。
所以在Python中需要用到socket编程。
可以先创建TCP/IP套接字并绑定本地端口（RTKLIB传送数据来的端口），然后接收从指定端口传送过来的数据。
因为要接受多个RTKLIB端口传送过来的数据，所以这一步骤需要重复几次。
由于RTKLIB里的经纬度格式与高德地图中的不相同，所以在这里需要对RTKLIB传来的经纬度信
息进行转化。
通过在代码中添加print语句，可以在窗口中实时显示各点的经纬度信息（本项目用到了3个点），如图1所示。
得到的经纬度信息需要实时传送给前端页面，所以需要用到Pvthon的ison模块。
JSON是一种轻量级的数据交换语言，以文字为基础，且易于让人阅读。
尽管JSON是Javascript的一个子集，但JSON是独立于语言的文本格式。
Python的json模块提供了一种很简单的方式来编码和解码JSON数据，可以利用{son.dumps方法可以对简单数据类型进行编码，然后将编码后的JSON数据返回给前端页面。
此外，在运行Pvthon后台时，还需要绑定与前端页面通信的本地端口并自动打开前端的HTML文件。
2.2编写基于Javascfipt的HTML文件
JavaScript是一门面向对象的脚本语言，被广泛应用于web应用开发。
它常被用来向网页添加各种各样的动态功能，让用户能享受到流畅美观的浏览器页面。
为了提高编写效率，本项目采用了JavaScript的jQuery框架。
iQuery封装了JavaScript常用的功能代码，优化了对HTML文档的操作、事件的处理以及Ajax交互。
我们利用iQuery框架可以很方便地获取从Pvthon后台传来的json格式的数据。
为了提高网站的美观度以及适应各种大小的浏览器页面，我们采用了时下流行的Bootstrap 框架。
Bootstrap来自Twitter，是最受欢迎的HTML、CSS和JS框架，用于开发响应式布局、移动设备优先的WEB项目。
利用Bootstrap中的栅格系统可以轻松布局适应多种屏幕的浏览器界面。
我们还调用了Bootstrap中的字体和按钮样式，让整个页面看上去更美观。
由于我们要在高德地图上显示出测量点的位置，所以必须要调用高德地图JavaSeriptAPI，它是由iavaScript语言编写的应用程序接口。
我们需要编写在高德地图中添加点的函数，这些点的图标可以从高德提供的网址上实时下载，为了区分不同测量点的序号，我们必须调用不同的图标。
为了实时更新测量点的位置，我们调用了javaScript中的定时器函数，使得前端页面每隔半秒就向后台请求一次数据。
为了能把所有测量点合理的全部显示在浏览器视口中，我们写了一个按钮，点击它可以调用高德地图API中的setFitView函数，自动的缩放地图，从而显示所有测量点的位置。
2.3定位结果显示
服务器和浏览器是通过HTTP（Hypertext Transfer Protocol，超文本传输协议）协议通信的。
浏览器向服务器发送HTTP请求，服务器会在HTTP响应中回送所请求的数据。
所幸的是，使用Pvthon自带的标准库BaseHTTPServer就可以快速地搭建一个微型的HTTP服务器。
搭建成功后，点击最下方的地图自适应显示按钮，成功地把高精度差分测量点显示在浏览器中了，如图2所示。
3结束语
高精度差分能实现厘米级的定位，但是rtklib输出的信息并不直观。
本项目通过编写多线程的Pvthon服务器，从rtklib输出的信息中提取出经纬度，并传送给浏览器。
在编写浏览器HTML文件时，我们采用了最新的Bootstrap框架，调用了高德地图最新的API，将高精度差分测量点的位置信息直观地显示在了高德地图上。

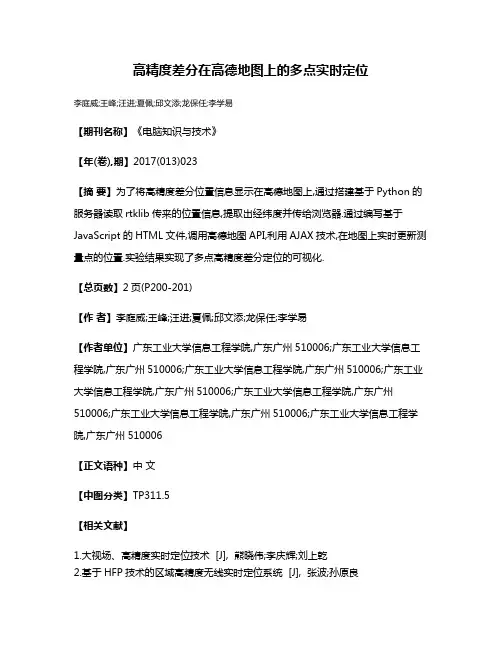

高精度差分在高德地图上的多点实时定位
高精度差分在高德地图上的多点实时定位
李庭威;王峰;汪进;夏佩;邱文添;龙保任;李学易
【期刊名称】《电脑知识与技术》
【年(卷),期】2017(013)023
【摘要】为了将高精度差分位置信息显示在高德地图上,通过搭建基于Python的服务器读取rtklib传来的位置信息,提取出经纬度并传给浏览器.通过编写基于JavaScript的HTML文件,调用高德地图API,利用AJAX技术,在地图上实时更新测量点的位置.实验结果实现了多点高精度差分定位的可视化.
【总页数】2页(P200-201)
【作者】李庭威;王峰;汪进;夏佩;邱文添;龙保任;李学易
【作者单位】广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006;广东工业大学信息工程学院,广东广州510006
【正文语种】中文
【中图分类】TP311.5
【相关文献】
1.大视场、高精度实时定位技术 [J], 熊晓伟;李庆辉;刘上乾
2.基于HFP技术的区域高精度无线实时定位系统 [J], 张波;孙原良
3.差分进化算法在时差频差高精度实时定位中的应用 [J], 周益明;朱佳伟
4.我国自主研制成功高精度实时定位系统 [J],
5.基于视觉传感器及IMU的多传感器融合车辆高精度实时定位系统研究与设计[J], 佘依函;兰建平
因版权原因，仅展示原文概要，查看原文内容请购买。
高精度地图数据对车载导航设备的意义和作用解析
高精度地图数据对车载导航设备的意义和作用解析随着科技的不断进步和发展，车载导航设备在我们的日常生活中扮演着越来越重要的角色。
在导航系统的核心部分，高精度地图数据起着至关重要的作用。
本文将解析高精度地图数据对车载导航设备的意义和作用。
一、高精度地图数据的定义高精度地图数据是指具备高度精细度和准确性的地理信息，其中包括道路、交通标志、道路限速、车道信息、交叉口、地标等详尽的地理和空间信息。
高精度地图数据通过全球定位系统（GPS）、惯性测量单元（IMU）、车载摄像头、雷达等传感器进行实时采集和更新。
这些数据是车载导航设备的核心基础，为导航系统提供准确的指引。
二、高精度地图数据对车载导航设备的意义和作用1. 提供准确的路线规划高精度地图数据储存了大量道路、交通条件和路况信息，能够实时更新，这使得车载导航设备能够根据实际道路情况进行准确的路线规划。
导航系统可以综合考虑路况、拥堵情况、限速和转向要求等因素，在行车过程中提供最优的导航路线，减少行车时间和燃油消耗。
2. 提供精准的位置定位车载导航设备利用高精度地图数据中标记的地标信息和道路拓扑结构，结合GPS等定位系统，可以提供高精度的位置定位。
无论用户身处何处，导航设备都能准确定位到当前位置，并提供周围的道路和服务设施信息，如加油站、餐厅等，帮助用户更好地计划行程。
3. 实时更新动态路况高精度地图数据不仅储存了静态的地理信息，还包含了实时的动态路况信息。
通过车载摄像头、雷达和其他传感器的实时监测，高精度地图数据能够准确记录道路上的交通流量、交通事故等情况，及时更新到导航系统中。
车载导航设备可以根据这些数据提供实时的交通警告和绕行建议，让驾驶者避开拥堵和危险区域，提高出行效率和安全性。
4. 支持智能驾驶和自动化系统高精度地图数据是实现智能驾驶和自动化驾驶的关键因素之一。
随着自动驾驶技术的发展，车辆需要获得尽可能准确的环境感知和预测能力。
高精度地图数据提供了准确的车道信息、交叉口结构和地标位置等，为车辆的自动驾驶系统提供重要的参考依据。

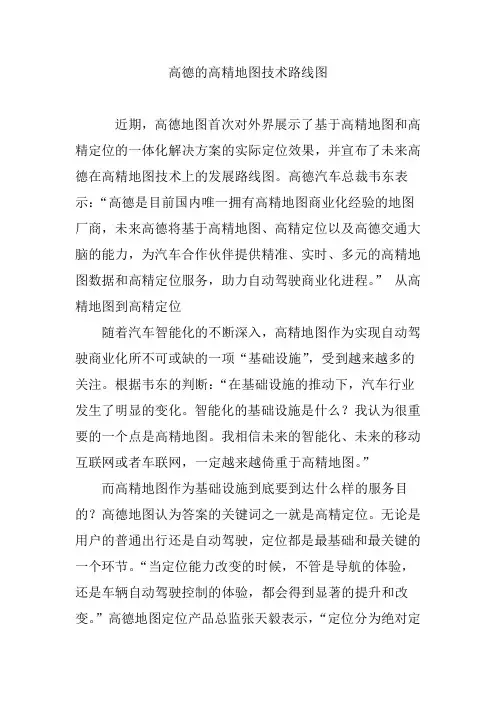

高德的高精地图技术路线图
