基于FPGA的反应式步进电动机控制系统设计
基于 FPGA 的步进电机控制系统设计

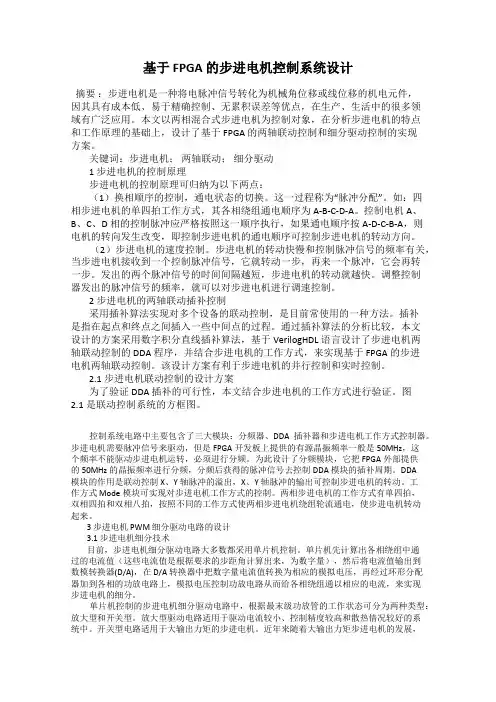

基于 FPGA 的步进电机控制系统设计摘要：步进电机是一种将电脉冲信号转化为机械角位移或线位移的机电元件，因其具有成本低、易于精确控制、无累积误差等优点，在生产、生活中的很多领域有广泛应用。
本文以两相混合式步进电机为控制对象，在分析步进电机的特点和工作原理的基础上，设计了基于 FPGA 的两轴联动控制和细分驱动控制的实现方案。
关键词：步进电机；两轴联动；细分驱动1 步进电机的控制原理步进电机的控制原理可归纳为以下两点：（1）换相顺序的控制，通电状态的切换。
这一过程称为“脉冲分配”。
如：四相步进电机的单四拍工作方式，其各相绕组通电顺序为 A-B-C-D-A。
控制电机 A、B、C、D 相的控制脉冲应严格按照这一顺序执行，如果通电顺序按 A-D-C-B-A，则电机的转向发生改变，即控制步进电机的通电顺序可控制步进电机的转动方向。
（2）步进电机的速度控制。
步进电机的转动快慢和控制脉冲信号的频率有关，当步进电机接收到一个控制脉冲信号，它就转动一步，再来一个脉冲，它会再转一步。
发出的两个脉冲信号的时间间隔越短，步进电机的转动就越快。
调整控制器发出的脉冲信号的频率，就可以对步进电机进行调速控制。
2 步进电机的两轴联动插补控制采用插补算法实现对多个设备的联动控制，是目前常使用的一种方法。
插补是指在起点和终点之间插入一些中间点的过程。
通过插补算法的分析比较，本文设计的方案采用数字积分直线插补算法，基于 VerilogHDL 语言设计了步进电机两轴联动控制的 DDA 程序，并结合步进电机的工作方式，来实现基于 FPGA 的步进电机两轴联动控制。
该设计方案有利于步进电机的并行控制和实时控制。
2.1 步进电机联动控制的设计方案为了验证 DDA 插补的可行性，本文结合步进电机的工作方式进行验证。
图2.1是联动控制系统的方框图。
控制系统电路中主要包含了三大模块：分频器、DDA插补器和步进电机工作方式控制器。
步进电机需要脉冲信号来驱动，但是FPGA开发板上提供的有源晶振频率一般是50MHz，这个频率不能驱动步进电机运转，必须进行分频。
基于FPGA技术的步进电机控制的设计

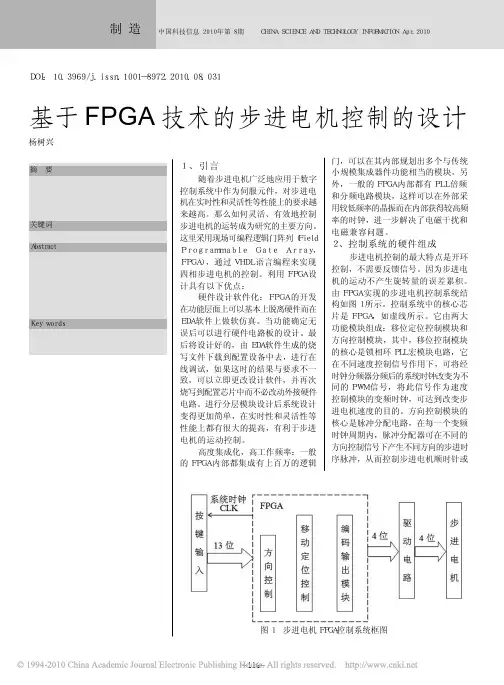

１、引言随着步进电机广泛地应用于数字控制系统中作为伺服元件，对步进电机在实时性和灵活性等性能上的要求越来越高。
那么如何灵活、有效地控制步进电机的运转成为研究的主要方向。
这里采用现场可编程逻辑门阵列（ＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅ Ｇａｔｅ Ａｒｒａｙ，ＦＰＧＡ），通过ＶＨＤＬ语言编程来实现四相步进电机的控制。
利用ＦＰＧＡ设计具有以下优点：硬件设计软件化：ＦＰＧＡ的开发在功能层面上可以基本上脱离硬件而在ＥＤＡ软件上做软仿真。
当功能确定无误后可以进行硬件电路板的设计。
最后将设计好的，由ＥＤＡ软件生成的烧写文件下载到配置设备中去，进行在线调试，如果这时的结果与要求不一致，可以立即更改设计软件，并再次烧写到配置芯片中而不必改动外接硬件电路。
进行分层模块设计后系统设计变得更加简单，在实时性和灵活性等性能上都有很大的提高，有利于步进电机的运动控制。
高度集成化，高工作频率：一般的ＦＰＧＡ内部都集成有上百万的逻辑门，可以在其内部规划出多个与传统小规模集成器件功能相当的模块。
另外，一般的ＦＰＧＡ内部都有ＰＬＬ倍频和分频电路模块，这样可以在外部采用较低频率的晶振而在内部获得较高频率的时钟，进一步解决了电磁干扰和电磁兼容问题。
２、控制系统的硬件组成步进电机控制的最大特点是开环控制，不需要反馈信号。
因为步进电机的运动不产生旋转量的误差累积。
由ＦＰＧＡ实现的步进电机控制系统结构如图１所示。
控制系统中的核心芯片是ＦＰＧＡ，如虚线所示。
它由两大功能模块组成：移位定位控制模块和方向控制模块，其中，移位控制模块的核心是锁相环ＰＬＬ宏模块电路，它在不同速度控制信号作用下，可将经时钟分频器分频后的系统时钟改变为不同的ＰＷＭ信号，将此信号作为速度控制模块的变频时钟，可达到改变步进电机速度的目的。
方向控制模块的核心是脉冲分配电路，在每一个变频时钟周期内，脉冲分配器可在不同的方向控制信号下产生不同方向的步进时序脉冲，从而控制步进电机顺时针或基于FPGA 技术的步进电机控制的设计杨树兴 锦州市机电工程学校 １２１０１３图１ 步进电机ＦＰＧＡ控制系统框图ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－８９７２．２０１０．０８．０３１逆时针转动。
基于FPGA的步进电机控制器设计
基于FPGA的步进电机控制器设计步进电机是一种将电脉冲信号转换成相应的角位移的特殊电机，每改变一次通电状态，步进电机的转子就转动一步。
目前大多数步进电机控制器需要主控制器发送时钟信号，并且要至少一个I／O 口来辅助控制和监控步进电机的运行情况。
在单片机或DSP 的应用系统中，经常配合CPLD 或者FPGA 来实现特定的功能。
本文介绍通过FPGA 实现的步进电机控制器。
该控制器可以作为单片机或DSP 的一个直接数字控制的外设，只需向控制器的控制寄存器和分频寄存器写入数据，即町实现对步进电机的控制。
1 步进电机的控制原理步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合对数字系统的控制。
步进电机可分为反应式步进电机(简称VR)、永磁式步进电机(简称PM)和混合式步进电机(简称HB)。
步进电机区别于其他控制电机的最大特点是，通过输入脉冲信号来进行控制，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。
步进电机的驱动电路根据控制信号工作，控制信号由各类控制器来产生。
其基本原理作用如下：①控制换相顺序，通电换相。
这一过程称为脉冲分配。
例如：四相步进电机的单四拍工作方式，其各相通电顺序为A-B-C-D。
通电控制脉冲必须严格按照这一顺序分别控制A、B、C、D 相的通断，控制步进电机的转向。
如果给定工作方式正序换相通电，则步进电机正转；如果按反序换相通电，则电机就反转。
②控制步进电机的速度。
如果给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步。
两个脉冲的间隔越短，步进电机就转得越快。
调整控制器发出的脉冲频率，就可以对步进电机进行调速。
2 控制器的总体设计控制器的外部接口电路如图1 所示。
各引脚的功能如下：控制器的内部原理框图如图2 所示，由命令字寄存器(Cmd_reg)、分频系数备份寄存器(fdiv_back)、分频器、相位输出状态机组成。

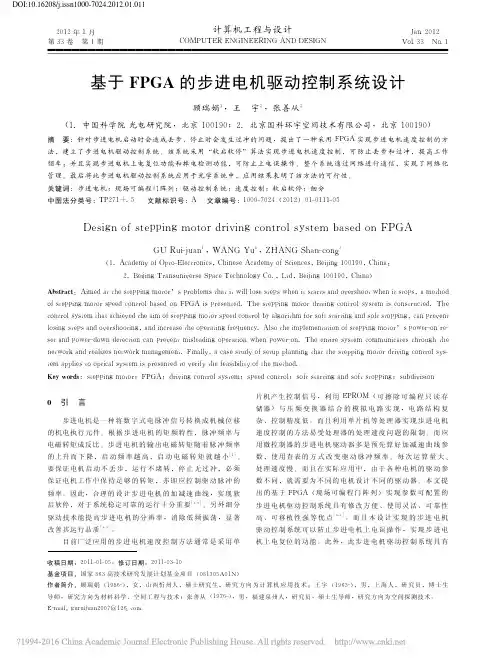

基于FPGA的步进电机驱动控制系统设计_顾瑞娟
基于FPGA的步进电机控制系统设计
步进电机作为执行元件是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用.本文以四相六线步进电机为控制对象，在分析步进电机的特点和工作原理的基础上,选用型号为TS3103TC100—3的步进电机和型号为 EP1K10T100—3的FPGA,来实现基于FPGA技术对步进电机系统的设计和控制。
本文提出了用型号为EP1K10T100-3的FPGA 为核心的控制方法设计四相步进电机的外围驱动电路控制系统，并利用VHDL语言编写步进电机的控制时序电路,使用四个机械式按键对步进电机进行转速、方向等的控制，实现步进电机的加减速和常速步进角度的控制，步进电机最少转动1.8度.而且系统的可移植性优越,可靠性强。
为了实现设计，按照FPGA设计流程进行编写和仿真实现，电路的设计和输入应用了VHDL编程语言，在Quartus II软件上进行了波形仿真，验证了设计的可行性并实现了步进电机的控制。

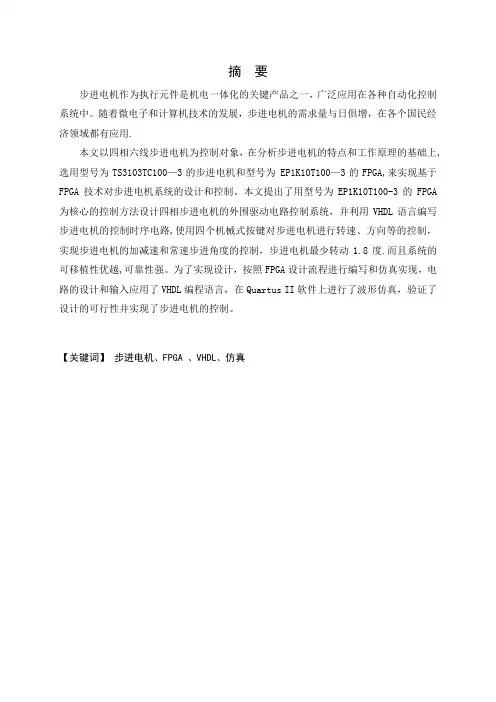

【关键词】步进电机、FPGA 、VHDL、仿真Stepper motor as the actuator is one of the key mechanical and electrical integration products, widely used in a variety of automatic control systems. With the development of microelectronics and computer technology, the stepper motor demand grow with each passing day, has been applied in various fields of national economy。
Based on the six line four phase stepper motor as the control object，based on the characteristics and working principle analysis of stepping motor，the TS3103TC100-3 model for the stepping motor and the model for the EP1K10T100—3 FPGA, to realize the FPGA technology to the design and the stepper motor control system based on. This paper presents control method for model FPGA EP1K10T100—3 as the core of the design of four phase step motor drive peripheral circuit control system, the control circuit and the use of VHDL language of the stepper motor，the use of four mechanical buttons to control the stepper motor speed，direction，realize the stepper motor acceleration speed and constant speed control of step angle of stepping motor rotation, at least 1.8 degrees. And the system’s portability advantages, strong reliability。
基于FPGA的步进电机控制器设计

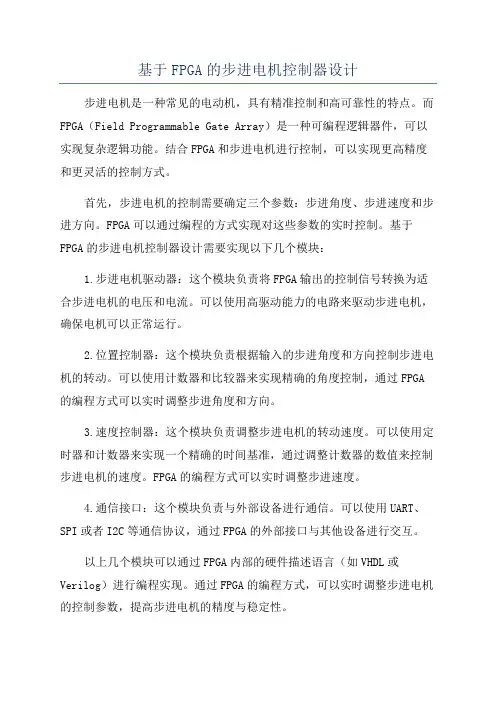

基于FPGA的步进电机控制器设计步进电机是一种常见的电动机，具有精准控制和高可靠性的特点。
而FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，可以实现复杂逻辑功能。
结合FPGA和步进电机进行控制，可以实现更高精度和更灵活的控制方式。
首先，步进电机的控制需要确定三个参数：步进角度、步进速度和步进方向。
FPGA可以通过编程的方式实现对这些参数的实时控制。
基于FPGA的步进电机控制器设计需要实现以下几个模块：1.步进电机驱动器：这个模块负责将FPGA输出的控制信号转换为适合步进电机的电压和电流。
可以使用高驱动能力的电路来驱动步进电机，确保电机可以正常运行。
2.位置控制器：这个模块负责根据输入的步进角度和方向控制步进电机的转动。
可以使用计数器和比较器来实现精确的角度控制，通过FPGA 的编程方式可以实时调整步进角度和方向。
3.速度控制器：这个模块负责调整步进电机的转动速度。
可以使用定时器和计数器来实现一个精确的时间基准，通过调整计数器的数值来控制步进电机的速度。
FPGA的编程方式可以实时调整步进速度。
4.通信接口：这个模块负责与外部设备进行通信。
可以使用UART、SPI或者I2C等通信协议，通过FPGA的外部接口与其他设备进行交互。
以上几个模块可以通过FPGA内部的硬件描述语言（如VHDL或Verilog）进行编程实现。
通过FPGA的编程方式，可以实时调整步进电机的控制参数，提高步进电机的精度与稳定性。
但是，基于FPGA的步进电机控制器设计也存在一些挑战。
首先是硬件资源的限制，FPGA的资源有限，需要合理分配资源，确保系统的运行效率和稳定性。
其次是时序设计的复杂性，步进电机的精确控制需要高频率的脉冲信号，要求FPGA具备快速响应和高速计数的能力。
综上所述，基于FPGA的步进电机控制器设计可以实现精确控制和高可靠性，并且具有灵活性和可编程性，可以适应不同的应用场景。
《基于FPGA控制的步进电机细分驱动器的设计与现实》范文
《基于FPGA控制的步进电机细分驱动器的设计与现实》篇一一、引言随着科技的飞速发展，步进电机已经成为现代工业自动化领域中不可或缺的驱动装置。
步进电机细分驱动器作为步进电机控制的核心部分，其性能的优劣直接影响到步进电机的运行精度和效率。
传统的步进电机驱动器通常采用微控制器或DSP进行控制，但这些方案在处理高速、高精度的运动控制时存在一定局限性。
因此，本文提出了一种基于FPGA（现场可编程门阵列）控制的步进电机细分驱动器设计方案，并对其设计与实现进行详细阐述。
二、系统设计1. 硬件设计本系统主要由FPGA控制器、步进电机驱动模块、电源模块、信号采集与反馈模块等组成。
其中，FPGA控制器是整个系统的核心，负责接收上位机发送的控制指令，并通过算法计算出适当的细分控制信号，驱动步进电机进行精确运动。
步进电机驱动模块采用高电压、大电流的H桥电路，以实现对步进电机的有效驱动。
2. 软件设计软件设计主要包括FPGA程序设计、信号采集与处理算法设计等。
FPGA程序设计采用硬件描述语言（HDL）进行编写，实现步进电机的精确控制。
信号采集与处理算法则用于实时监测步进电机的运行状态，并将数据反馈给FPGA控制器，以便进行实时调整。
三、FPGA控制算法设计1. 细分控制算法步进电机的细分控制是提高其运行精度的重要手段。
本系统采用基于FPGA的细分控制算法，通过精确控制步进电机的相序和通电时间，实现步进电机的细分数可调。
同时，通过优化算法，降低电机的振动和噪音，提高电机的运行平稳性。
2. 运动控制算法运动控制算法是实现步进电机精确运动的关键。
本系统采用基于PID（比例-积分-微分）算法的运动控制策略，通过实时调整PID参数，实现对步进电机的精确位置和速度控制。
同时，通过引入前馈控制策略，进一步提高系统的响应速度和抗干扰能力。
四、系统实现与测试1. 硬件实现根据系统设计，完成FPGA控制器、步进电机驱动模块、电源模块、信号采集与反馈模块等硬件电路的搭建与调试。
步进电机控制电路一种基于FPGA的实现_刘加峰
第28卷第8期2007年8月微 计 算 机 应 用M I CROC OM P UTER APPLI C AT I O NS V o.l 28N o .8Aug .2007本文于2006-04-10收到。
步进电机控制电路一种基于FPGA 的实现刘加峰 芦 勤 郁苏娟 罗 姗(首都医科大学生物医学工程学院 北京 100069)摘要:提出了一种利用EDA 技术,实现步进电机控制系统数字输入的方案,从而实现了对步进电机的精确控制。
介绍了系统的原理与结构框图,详细论述了控制电路核心部分的设计原理和实现,并给出了仿真波形。
该系统具有修改方便、使用灵活、可靠性高、可移植性强等优点.关键词:步进电机 细分控制 FPGA EDADesign of D igital Ste Pm otor Controller Syste m Based on FPGALI U Jiafeng ,L U Q i n ,YU Sujuan ,LUO Shan(Capita lU n i versity o fM ed i ca l Sc i ences ,Be ijing ,100069,Chi na)Abstrac t :In t h is paper ,first a di g ita l i nput techn i que about ste Pm oto r based on EDA i s i ntroduced .By usi ng th i s technique the Ste Pmo tor can be contro lled accurate l y .Besi des ,the pri nc i p l e and struct ure b l ock d i agra m are i n troduced .Furthe r mo re ,t he design pri n -ci p le and rea liza ti on for the core secti on of the contro l circu it are probed i n deta i,l and the si m u lati on wave is presented .T he syste m has t he feat u res o f bei ng easil y mod ifi ed ,good fl ex i b ility ,hi gh re liab ility and power f u l transp l antab le capab ility .K eywords :step m otor ,s ubd i v i ded contro,l FPGA,EDA步进电机作为控制执行元件,是机电一体化的关键产品之一,广泛应用在各种自动化控制系统和精密机械等领域,随着微电子和计算机技术的发展,步进电机的需求量与日俱增,在各个国民经济领域都有应用,现在比较常用的步进电机包括反应式步进电机,永磁式步进电机,混合式步进电机和单相式步进电机等。
